47 キャプティブスクリュー-不正アクセス防止タイプ
- 通常単価(税別)
- 1,069円～1,120円
- 税込単価
- 1,176円～1,232円
【特長】・不正なアクセスのリスクを軽減するキャプティブスクリュー。・アクセスの...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
1,069円 ( 1,176円 ) | 4日目 |
1,069円 ( 1,176円 ) | 4日目 |
1,069円 ( 1,176円 ) | 4日目 |
1,069円 ( 1,176円 ) | 4日目 |
1,069円 ( 1,176円 ) | 4日目 |
1,069円 ( 1,176円 ) | 4日目 |
1,069円 ( 1,176円 ) | 4日目 |
詳細情報
基本情報
【特長】
・不正なアクセスのリスクを軽減するキャプティブスクリュー。
・アクセスの制限に関する規格UL1950・IEC950・EN60950に適合しています。
・ラチェット機構つきノブを採用。手またはドライバでノブを押しながら回すと、ねじを締めつけることができます。ねじの締めつけ後、ねじをゆるめる方向にノブを回してもラチェット機構により空回りし、ゆるめることができません。ドライバでのみ、ゆるめることができます。
・ノブおよびねじ頭部をつや消し黒の静電塗装にすることもできます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

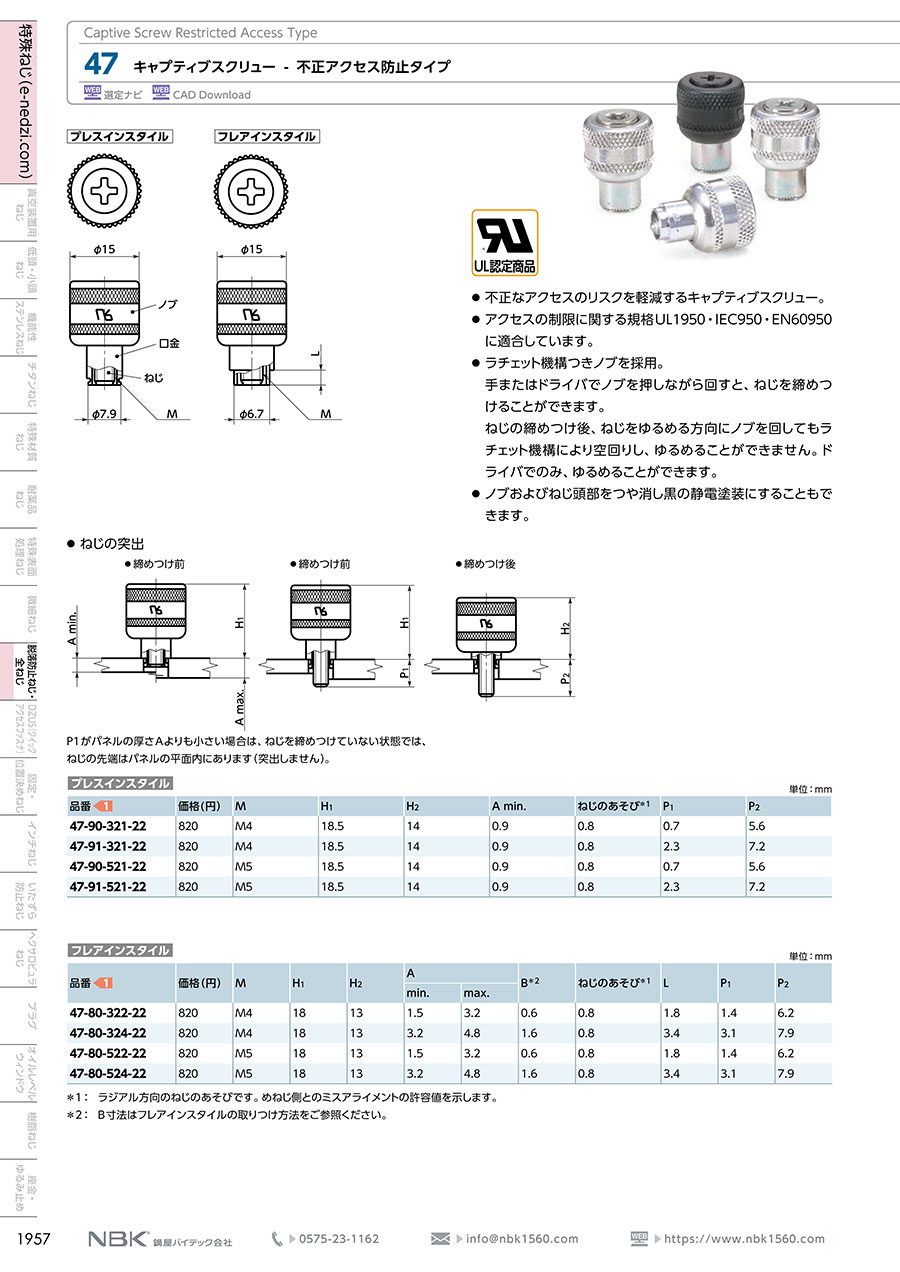

外形図
プレスインスタイル
フレアインスタイル
- ねじの突出
P1がパネルの厚さAよりも小さい場合は、ねじを締めつけていない状態では、ねじの先端はパネルの平面内にあります（突出しません）。
製品仕様
材質・仕上げ
| - | プレスインスタイル | フレアインスタイル |
|---|---|---|
| ノブ | アルミニウム（6000系） 無処理（白） | アルミニウム（6000系） 無処理（白） |
| ねじ | スティール、焼入れ 三価クロメート処理 | スティール、焼入れ 三価クロメート処理 |
| 口金 | スティール、焼入れ 三価クロメート処理 | アルミニウム（6000系） 無処理（白） |
| スプリング | ステンレス（300系） | ステンレス（300系） |
| ラチェット部 | スティール、焼入れ 四三酸化鉄皮膜（黒） | スティール、焼入れ 四三酸化鉄皮膜（黒） |
取りつけ方法
■プレスインスタイル
取りつけ穴は、その中心線がパネルの端面からφD×1.5以上の位置にあることを推奨します。
■フレアインスタイル
B寸法は規格表をご参照ください。
専用取りつけ治具を使用することにより、確実な固定ができます。
口金を広げる力はねじサイズに応じて1600N～2500Nの範囲内としてください。
規格表
■プレスインスタイル
| 型番 | M | H1 | H2 | A min. | ねじのあそび*1 | P1 | P2 |
|---|---|---|---|---|---|---|---|
| 47-90-321-22 | M4 | 18.5 | 14 | 0.9 | 0.8 | 0.7 | 5.6 |
| 47-91-321-22 | M4 | 18.5 | 14 | 0.9 | 0.8 | 2.3 | 7.2 |
| 47-90-521-22 | M5 | 18.5 | 14 | 0.9 | 0.8 | 0.7 | 5.6 |
| 47-90-521-22 | M5 | 18.5 | 14 | 0.9 | 0.8 | 2.3 | 7.2 |
■フレアインスタイル
| 型番 | M | H1 | H2 | A | B*2 | ねじのあそび*1 | L | P1 | P2 | |
|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||||
| 47-80-322-22 | M4 | 18 | 13 | 1.5 | 3.2 | 0.6 | 0.8 | 1.8 | 1.4 | 6.2 |
| 47-80-324-22 | M4 | 18 | 13 | 3.2 | 4.8 | 1.6 | 0.8 | 3.4 | 3.1 | 7.9 |
| 47-80-522-22 | M5 | 18 | 13 | 1.5 | 3.2 | 0.6 | 0.8 | 1.8 | 1.4 | 6.2 |
| 47-80-524-22 | M5 | 18 | 13 | 3.2 | 4.8 | 1.6 | 0.8 | 3.4 | 3.1 | 7.9 |
*1：ラジアル方向のねじのあそびです。めねじ側とのミスアライメントの許容値を示します。
*2：B寸法はフレアインスタイルの取りつけ方法をご参照ください。
