フィルタ・レギュレータ W1000/2000/3000/4000-W-FP1シリーズ

製品仕様

注1:W1000-Wシリーズは、オートドレン付"F1"の場合、最低作動圧力0.2MPa、最大作動圧力0.7MPa、耐圧力1.05MPa、最大使用流量は、
     F1000-W-F1オートドレン付の最大使用流量表（空圧・真空・補助機器総合（CB-024S））を参照ください。使用流量は、最大使用流量値以下としてください。
注2:オートドレン付"F"の場合、オートドレンの最低作動圧は、0.1MPaです。0.1MPa上昇まで初期発生ドレンとともにエアパージします。
注3:オートドレン付"F1"の場合、オートドレンの最低作動圧は0.15MPaです。
注4:デジタル圧力センサPPX添付時"R2"の周囲温度・流体温度は、5～50℃となります。
注5:手動ドレンコックタイプのみ、最大170cm³まで貯めることが可能です。
注6:W2000-Wシリーズは、オートドレン付"F1"の場合、最大流量以下で使用してください。（最大流量は、空圧・真空・補助機器総合（CB-024S）を参照してください。）

選定サポート情報

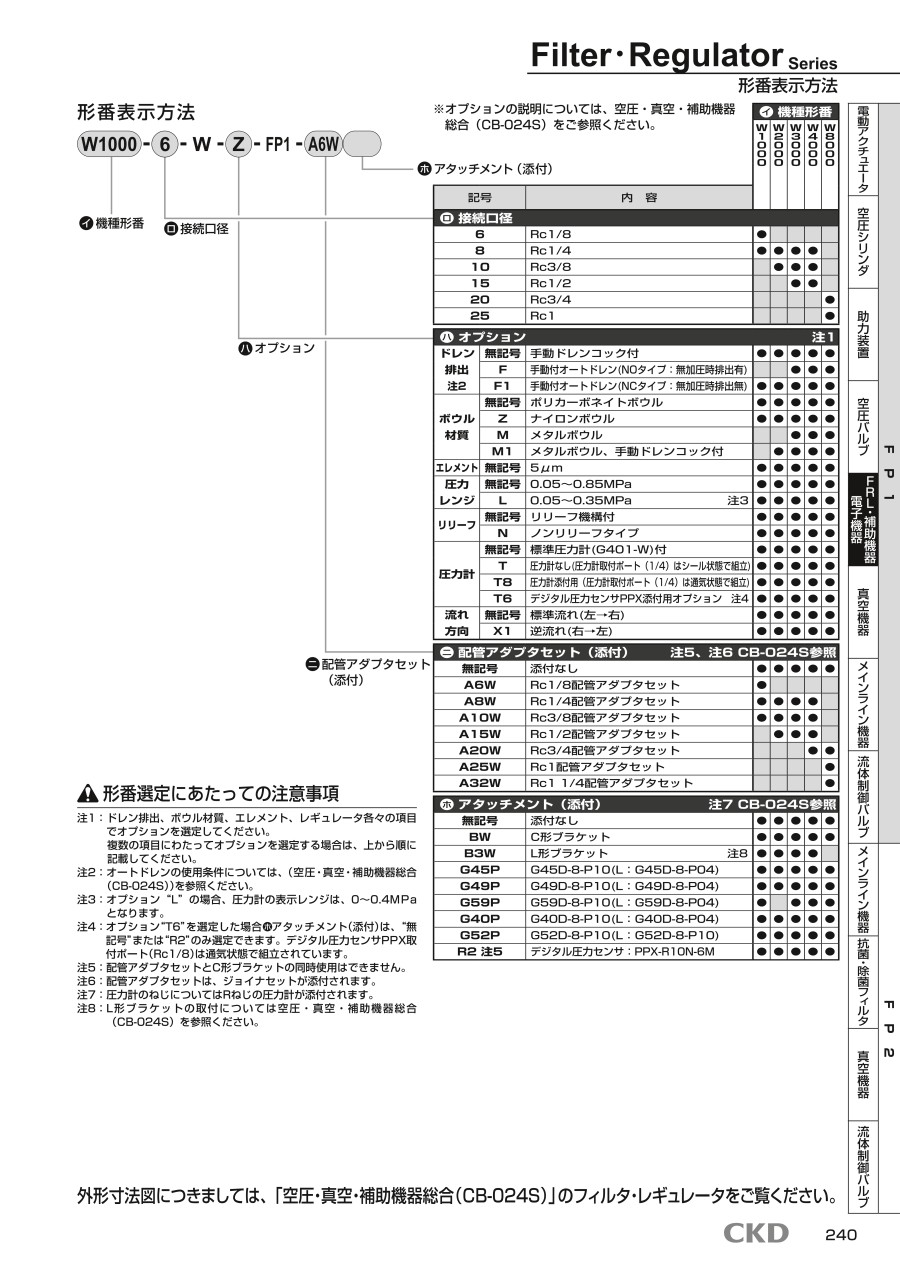

注文例

注1: ドレン排出、ボウル材質、エレメント、レギュレータ各々の項目でオプションを選定してください。複数の項目にわたってオプションを選定する場合は、上から順に記載してください。
注2: オートドレンの使用条件については、空圧・真空・補助機器総合（CB-024S）を参照ください。
注3: オプション“L”の場合、圧力計の表示レンジは、0～0.4MPaとなります。
注4: オプション“T6”を選定した場合（ホ）アタッチメント（添付）は、“無記号”または“R2”のみ選定できます。
      デジタル圧力センサPPX取付ポート（Rc1/8）は通気状態で組立されています。
注5: 配管アダプタセットとC形ブラケットの同時使用はできません。
注6: 配管アダプタセットは、ジョイナセットが添付されます。
注7: 圧力計のねじについてはRねじの圧力計が添付されます。
注8: L形ブラケットの取付については空圧・真空・補助機器総合（CB-024S）を参照ください。
