ソフトスタートアップバルブ AV2000-A・3000-A・4000-A・5000-Aシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 431円～26,257円特別価格
- 税込単価
- 474円～28,883円特別価格
SMC社のソフトスタートアップバルブ。【特長】・空気圧システムの初期圧力の上昇...
詳細情報を確認する商品情報
外形図
単位：mm
グロメット：AV□00-□-□G□□-□-A
製品仕様
製品仕様
| 型番 | AV2000-A | AV3000-A | AV4000-A | AV5000-A | ||
|---|---|---|---|---|---|---|
| 管接続口径 | 1（P）・2（A） | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 3（R） | 1/4 | 3/8 | 1/2 | 3/4 | ||
| 圧力計接続口径 | 1/8 | |||||
| 使用流体 | 空気 | |||||
| 周囲温度および使用流体温度 | 0～+50℃注） | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 使用圧力範囲 | 0.2～1.0MPa | |||||
| 質量（kg） | 0.43 | 0.45 | 0.80 | 1.30 | 1.25 | |
| 保護構造 | 防塵（※DIN形ターミナルはIP65） | |||||
- ※ IEC60529による。
注）低温の場合は、凍結防止のためドライエアでご使用ください。
| ボディサイズ | コイル仕様 | B |
|---|---|---|
| 20 | AC仕様 | 85 |
| DC仕様 | 83 | |
| 30 | AC仕様 | 85 |
| DC仕様 | 83 | |
| 40 | AC仕様 | 95 |
| DC仕様 | 93 | |
| 50 | AC仕様 | 98 |
| DC仕様 | 96 |
製品仕様
| リード線取出し方法 | グロメット | DIN形ターミナル | ||
|---|---|---|---|---|
| コイル定格電圧 V | DC | 24, 12V | ||
| AC50 ／60Hz | 100, 200, 110［115］, 220［230］注） | |||
| 許容電圧変動 | DC | 24V | 定格電圧の±10% | |
| 12V | 定格電圧の±10% | |||
| AC | 100V | 定格電圧の±10% | ||
| 110V注） ［115V］ | 定格電圧の±10% ［定格電圧の-15%～+5%］ | |||
| 200V | 定格電圧の±10% | |||
| 220V注） ［230V］ | 定格電圧の±10% ［定格電圧の-15%～+5%］ | |||
| 消費電力 W | DC | 0.35（ランプ付：0.4） | 0.35（ランプ付：0.45） | |
| 皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | 製品個別注意事項（4）（P.13）参照 | |||
| インジケータランプ | LED | LED（ACはネオン球） | ||
注）AC110VとAC115V、AC220VとAC230Vは共用です。
流量特性
| 型番 | AV2000-A | AV3000-A | AV4000-A | AV5000-A | ||||
|---|---|---|---|---|---|---|---|---|
| 管接続口径 | 1（P）・2（A） | 1/4 | 3/8 | 1/2 | 3/4 | 1 | ||
| 3（R） | 1/4 | 3/8 | 1/2 | 3/4 | ||||
| 流量特性 | 1（P）→2（A） | C［dm3/（s・bar）］ | 9.2 | 13.1 | 19.2 | 34.8 | 41.3 | |
| b | 0.36 | 0.27 | 0.32 | 0.66 | 0.34 | |||
| Cv | 2.4 | 3.1 | 5.1 | 12.6 | 13.7 | |||
| 2（A）→3（R） | C［dm3/（s・bar）］ | 8.8 | 9.2 | 10.1 | 23.7 | |||
| b | 0.46 | 0.48 | 0.55 | 0.67 | ||||
| Cv | 2.5 | 2.6 | 3.2 | 9.2 | ||||

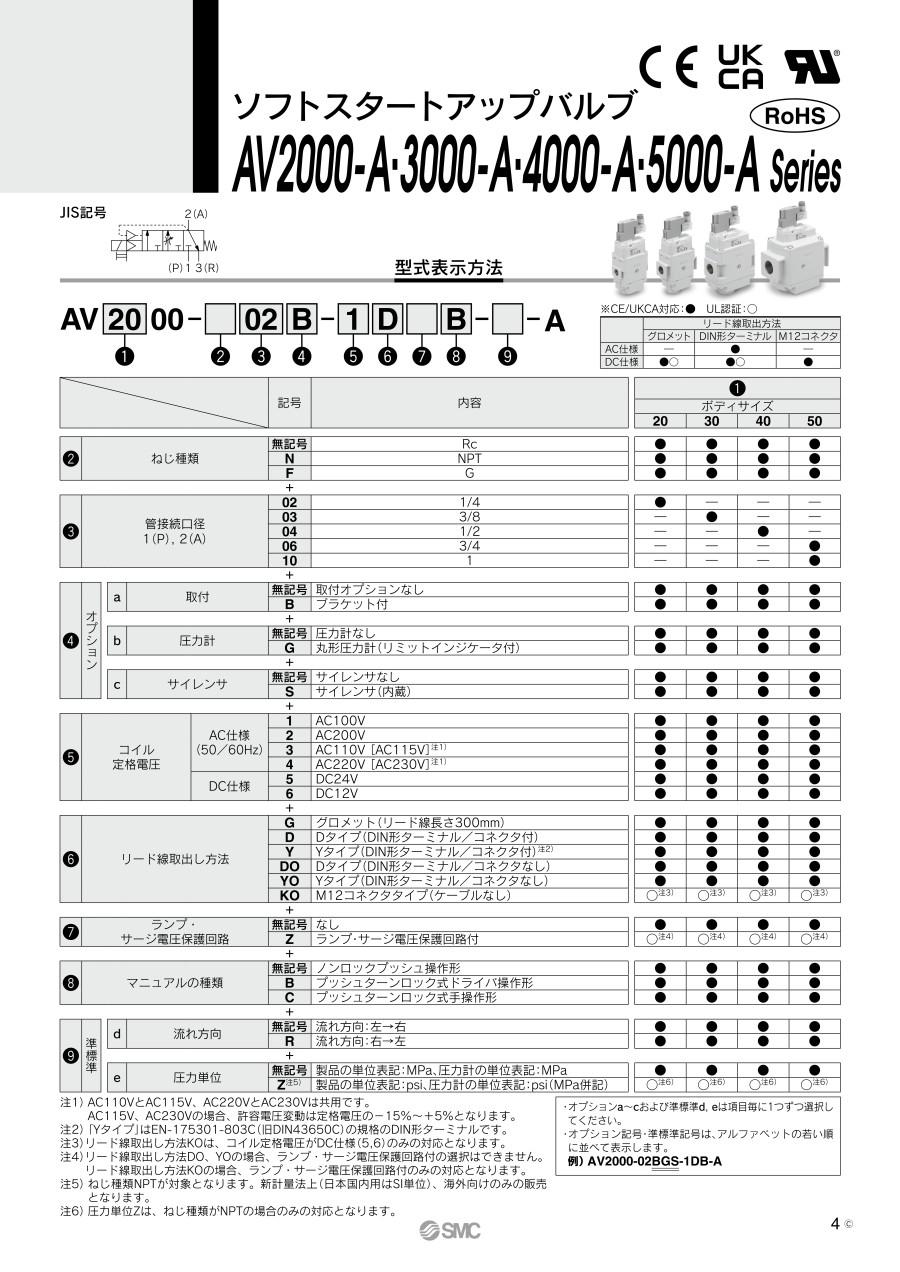

型式表示方法
| - | 記号 | 内容 | （1） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ボディサイズ | ||||||||||
| 20 | 30 | 40 | 50 | |||||||
| （2） | ねじ種類 | 無記号 | Rc | ● | ● | ● | ● | |||
| N | NPT | ● | ● | ● | ● | |||||
| F | G | ● | ● | ● | ● | |||||
| （3） | 管接続口径 1（P）, 2（A） | 02 | 1/4 | ● | - | - | - | |||
| 03 | 3/8 | - | ● | - | - | |||||
| 04 | 1/2 | - | - | ● | - | |||||
| 06 | 3/4 | - | - | - | ● | |||||
| 10 | 1 | - | - | - | ● | |||||
| （4） | オプション | a | 取付 | 無記号 | 取付オプションなし | ● | ● | ● | ● | |
| B | ブラケット付 | ● | ● | ● | ● | |||||
| b | 圧力計 | 無記号 | 圧力計なし | ● | ● | ● | ● | |||
| G | 丸形圧力計（リミットインジケータ付） | ● | ● | ● | ● | |||||
| c | サイレンサ | 無記号 | サイレンサなし | ● | ● | ● | ● | |||
| S | サイレンサ（内蔵） | ● | ● | ● | ● | |||||
| （5） | d | コイル定格電圧 | AC仕様 （50／60Hz） | 1 | AC100V | ● | ● | ● | ● | |
| 2 | AC200V | ● | ● | ● | ● | |||||
| 3 | AC110V［AC115V］注1） | ● | ● | ● | ● | |||||
| 4 | AC220V［AC230V］注1） | ● | ● | ● | ● | |||||
| DC仕様 | 5 | DC24V | ● | ● | ● | ● | ||||
| 6 | DC12V | ● | ● | ● | ● | |||||
| （6） | e | リード線取出し方法 | G | グロメット（リード線長さ300mm） | ● | ● | ● | ● | ||
| D | Dタイプ（DIN形ターミナル/コネクタ付） | ● | ● | ● | ● | |||||
| Y | Yタイプ（DIN形ターミナル/コネクタ付）注2） | ● | ● | ● | ● | |||||
| DO | Dタイプ（DIN形ターミナル/コネクタなし） | ● | ● | ● | ● | |||||
| YO | Yタイプ（DIN形ターミナル/コネクタなし） | ● | ● | ● | ● | |||||
| （7） | f | ランプサージ電圧保護回路 | 無記号 | なし | ● | ● | ● | ● | ||
| Z | ランプ・サージ電圧保護回路付 | ○注3） | ○注3） | ○注3） | ○注3） | |||||
| （8） | g | マニュアルの種類 | B | プッシュターンロック式ドライバ操作形 | ● | ● | ● | ● | ||
| C | プッシュターンロック式手操作形 | ● | ● | ● | ● | |||||
| （9） | 準標準 | h | 流れ方向 | 無記号 | 流れ方向：左→右 | ● | ● | ● | ● | |
| R | 流れ方向：右→左 | ● | ● | ● | ● | |||||
| i | 圧力単位 | 無記号 | 製品銘板と圧力計の単位表記：MPa | ● | ● | ● | ● | |||
| Z | 製品銘板と圧力計の単位表記：psi | ○注4） | ○注4） | ○注4） | ○注4） | |||||
注1）AC110VとAC115V、AC220VとAC230Vは共用です。AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
注2）「Yタイプ」はEN-175301-803C（旧DIN43650C）の規格のDIN形ターミナルです。
注3）リード線取出し方法DO、YOの場合、ランプ・サージ電圧保護回路付の選択はできません。
注4）ねじ種類がNPTのみの対応となります。
- ※ オプションは、a～cの各項目毎に1つずつ選択してください。
- ※ オプション記号は、アルファベットの若い順に並べて表示します。
例）AV2000-02BGS-1DB-A
【パイロット弁アセンブリ型番表示方法】
| - | 記号 | 内容 | ||
|---|---|---|---|---|
| （1） | 適用機種 | 2 | AV2000-A・AV3000-A | |
| 4 | AV4000-A・AV5000-A | |||
| （2） | コイル定格電圧 | AC仕様 （50／60Hz） | 1 | AC100V |
| 2 | AC200V | |||
| 3 | AC110V［AC115V］注1） | |||
| 4 | AC220V［AC230V］注1） | |||
| DC仕様 | 5 | DC24V | ||
| 6 | DC12V | |||
| （3） | リード線取出し方法 | G | グロメット（リード線長さ300mm） | |
| D | Dタイプ（DIN形ターミナル/コネクタ付） | |||
| Y | Yタイプ（DIN形ターミナル/コネクタ付）注2） | |||
| DO | Dタイプ（DIN形ターミナル/コネクタなし） | |||
| YO | Yタイプ（DIN形ターミナル/コネクタなし） | |||
| （4） | ランプサージ電圧保護回路 | 無記号 | なし | |
| Z | ランプ・サージ電圧保護回路付 | |||
| （5） | マニュアルの種類 | B | プッシュターンロック式ドライバ操作形 | |
| C | プッシュターンロック式手操作形 | |||
注1）AC110VとAC115V、AC220VとAC230Vは共用です。 AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
注2）「Yタイプ」はEN-175301-803C（旧DIN43650C）の規格のDIN形ターミナルです。
注3）リード線取出し方法DO、YOの場合、ランプ・サージ電圧保護回路付の選択はできません。
オプション型番
| 型番 | AV2000-A | AV3000-A | AV4000-A | AV5000-A |
|---|---|---|---|---|
| ブラケットアセンブリ注1） | AV22P-210AS | AV32P-210AS | AV42P-210AS | AV52P-210AS |
| サイレンサアセンブリ注2） | VHS30PW-190AS | VHS40PW-190AS | VHS40PW-190-06AS | AV52P-250AS |
| 圧力計注3） | G36-10-□01 | |||
注1）ブラケット／1ヶ、 取付ビス／2ヶ（AV5000-Aは3ヶ）
注2）エレメント、 エレメントOリング、エレメントカバー 各1ヶ
注3）圧力計品番の□には接続ねじの種類が入ります。R：無記号、NPT：Nとなります。
構造
【構成部品】
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミダイカスト |
| 2 | ボトムカバー | アルミダイカスト |
| 3 | トップカバー | アルミダイカスト |
【交換部品】
| 番号 | 部品名 | 材質 | AV2000-A | AV3000-A | AV4000-A | AV5000-A |
|---|---|---|---|---|---|---|
| 4 | パイロット弁アセンブリ注） | - | 下記参照 | 下記参照 | ||
| 5 | バルブアセンブリ | ゴム材質：HNBR | AV22P-060AS | AV42P-060AS | AV52P-060AS | |
| 6 | 制御弁アセンブリ | - | AV22P-110AS | AV42P-110AS | AV52P-110AS | |
| 7 | ピストンアセンブリ | POM・NBR | AV22P-120AS | AV42P-120AS | AV52P-120AS | |
| 8 | ニードルアセンブリ | POM・NBR | AV22P-150AS | AV32P-150AS | AV42P-150AS | AV52P-150AS |
| 9 | プラグアセンブリ | POM・NBR | AR22P-320AS-□01 | |||
注）パイロット弁の型式表示は、上記を参照ください。
規格表
| 型番 | 標準仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 管接続口径 | A | C | D | E | G | H | J | |||
| 1（P） | 2（A） | 3（R） | ||||||||
| AV2000-□02-1～4G（Z）□-A | 1/4 | 1/4 | 1/4 | 66 | 47 | 24.5 | 40 | 33 | 六角対辺22 | 30 |
| AV2000-□02-5～6G（Z）□-A | ||||||||||
| AV3000-□03-1～4G（Z）□-A | 3/8 | 3/8 | 3/8 | 76 | 50 | 29.5 | 40 | 38 | 六角対辺24 | 35 |
| AV3000-□03-5～6G（Z）□-A | ||||||||||
| AV4000-□04-1～4G（Z）□-A | 1/2 | 1/2 | 1/2 | 98 | 56 | 39.5 | 52 | 49 | 六角対辺30 | 33 |
| AV4000-□04-5～6G（Z）□-A | ||||||||||
| AV5000-□06, 10-1～4G（Z）□-A | 3/4・1 | 3/4・1 | 3/4 | 128 | 59 | 53 | 74 | 53 | 六角対辺36 | 52 |
| AV5000-□06, 10-5～6G（Z）□-A | ||||||||||
| 型番 | オプション仕様 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット付 | 内蔵サイレンサ付 | |||||||||||||
| K | L | M | N | P | Q | R | S | T | U | V | W | X | Y | |
| AV2000-□02-1～4G（Z）□-A | 30 | 50 | 51.5 | 44 | 5.5 | 10 | 66 | 2.3 | 33.5 | 54 | - | M4×0.7 深6 | 3 | 六角対辺14 |
| AV2000-□02-1～4（Z）□-A | ||||||||||||||
| AV3000-□03-1～4G（Z）□-A | 41 | 50 | 53.5 | 46 | 5.5 | 15 | 70 | 2.3 | 33.5 | 54 | - | M4×0.7 深6 | 3 | 六角対辺19 |
| AV3000-□03-5～6G（Z）□-A | ||||||||||||||
| AV4000-□04-1～4G（Z）□-A | 50 | 60 | 64 | 54 | 8.5 | 18 | 90 | 3.2 | 39 | 74 | - | M5×0.8深 6.5 | 4 | 六角対辺22 |
| AV4000-□04-5～6G（Z）□-A | ||||||||||||||
| AV5000-□06, 10-1～4G（Z）□-A | 70 | 75 | 70 | 60 | 11 | 16 | 100 | 3.2 | 45 | 80 | 56 | M6×1 深8 | 6 | 六角対辺32 |
| AV5000-□06, 10-5～6G（Z）□-A | ||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
431円 ( 474円 ) | 6日目 |
504円 ( 554円 ) | 10日目 |
431円 ( 474円 ) | 6日目 |
697円 ( 767円 ) | 10日目 |
503円 ( 553円 ) | 6日目 |
1,090円 ( 1,199円 ) | 10日目 |
932円 ( 1,025円 ) | 10日目 |
1,339円 ( 1,473円 ) | 10日目 |
16,879円 ( 18,567円 ) | 10日目 |
17,359円 ( 19,095円 ) | 10日目 |
17,867円 ( 19,654円 ) | 10日目 |
16,544円 ( 18,198円 ) | 10日目 |
16,074円 ( 17,681円 ) | 10日目 |
16,558円 ( 18,214円 ) | 10日目 |
17,128円 ( 18,841円 ) | 10日目 |
17,024円 ( 18,726円 ) | 10日目 |
17,359円 ( 19,095円 ) | 10日目 |
17,359円 ( 19,095円 ) | 10日目 |
17,372円 ( 19,109円 ) | 10日目 |
17,867円 ( 19,654円 ) | 10日目 |
16,879円 ( 18,567円 ) | 10日目 |
17,355円 ( 19,091円 ) | 10日目 |
17,813円 ( 19,594円 ) | 10日目 |
17,359円 ( 19,095円 ) | 6日目 |
17,867円 ( 19,654円 ) | 10日目 |
17,359円 ( 19,095円 ) | 10日目 |
17,867円 ( 19,654円 ) | 10日目 |
16,074円 ( 17,681円 ) | 10日目 |
16,074円 ( 17,681円 ) | 10日目 |
16,544円 ( 18,198円 ) | 10日目 |
16,558円 ( 18,214円 ) | 10日目 |
17,641円 ( 19,405円 ) | 10日目 |
16,558円 ( 18,214円 ) | 10日目 |
17,355円 ( 19,091円 ) | 10日目 |
17,359円 ( 19,095円 ) | 10日目 |
17,583円 ( 19,341円 ) | 10日目 |
17,289円 ( 19,018円 ) | 10日目 |
17,773円 ( 19,550円 ) | 10日目 |
17,773円 ( 19,550円 ) | 10日目 |
16,485円 ( 18,134円 ) | 10日目 |
16,485円 ( 18,134円 ) | 10日目 |
16,970円 ( 18,667円 ) | 10日目 |
17,776円 ( 19,554円 ) | 10日目 |
18,937円 ( 20,831円 ) | 10日目 |
17,794円 ( 19,573円 ) | 10日目 |
17,776円 ( 19,554円 ) | 10日目 |
17,794円 ( 19,573円 ) | 10日目 |
17,773円 ( 19,550円 ) | 10日目 |
18,292円 ( 20,121円 ) | 10日目 |
17,773円 ( 19,550円 ) | 10日目 |
16,967円 ( 18,664円 ) | 10日目 |
17,566円 ( 19,323円 ) | 10日目 |
16,485円 ( 18,134円 ) | 10日目 |
16,970円 ( 18,667円 ) | 10日目 |
18,082円 ( 19,890円 ) | 10日目 |
16,970円 ( 18,667円 ) | 10日目 |
18,937円 ( 20,831円 ) | 10日目 |
18,937円 ( 20,831円 ) | 10日目 |
19,716円 ( 21,688円 ) | 10日目 |
19,241円 ( 21,165円 ) | 10日目 |
詳細情報
基本情報
SMC社のソフトスタートアップバルブ。
【特長】
・空気圧システムの初期圧力の上昇を徐々に行う低速給気と、給気を遮断して急速排気が行える始動弁
・消費電力（DC）：0.35W（ランプ付：0.4）、0.35W（ランプ付：0.45）
・流量特性向上：最大2.3倍 C［dm3/（s・bar）］：9.2
・省エネ：メインバルブ切換え時の吹抜けエアゼロ
・低速給気時の調整感度向上を実現
・サイレンサ内蔵で省スペース化、省工数
商品担当おすすめ
SMC
ソフトスタートアップバルブ AV2000・3000・4000・5000シリーズ
SMC社のソフトスタートアップバルブです。空気圧システムの初期圧力の上昇を徐々に行う低速給気と、給気を遮断して急速排気が行える始動弁です。モジュラF.R.Lコンビネーションと結合対応可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
バルブを通電（またはマニュアルボタンをON）すると、ニードルバルブで流量調整された低速給気を行い、
バルブ二次側がある圧力を超えるとメインバルブを開き高速給気となります。
バルブをOFFすると、ニ次側エアが排気ポートから急速排気されます。
例①・・ AV2000-02-1DB
例②・・ AV2000-02-1DB-A
このリフレッシュタイプは、品番末尾に-Aを付けて識別しています。
また外観色も白色系になりました。
新タイプの特長として、①[省エネ]-低消費電力＆メインバルブ切換え時のエア吹き抜け防止、
②[オプション追加]-ブラケット付・サイレンサ内蔵、
③[機能追加]パイロット弁保護構造IP65(DIN形ターミナルタイプのみ対応)・グロメットタイプにランプ付追加、
④[仕様向上]-1(P)→2(A)流量特性向上・低速給気時のニードル調整感向上、 などになります。
注）パイロット弁が変更になっていますので、DIN型ターミナルコネクタが新旧で互換性がありません。
