マフラ付排気絞り弁 TVMシリーズ
- 本体材質
- ポリブチレンテレフタレート
- カバ-
- なし
- エレメント材質
- 発泡ポリエチレン樹脂
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0～0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃ |
| 推奨チューブ | ナイロンチューブ・ウレタンチューブ |
備考：ガスケットまたはシール剤付。
表示記号
マフラ付排気絞り弁
内部構造と主要部材質

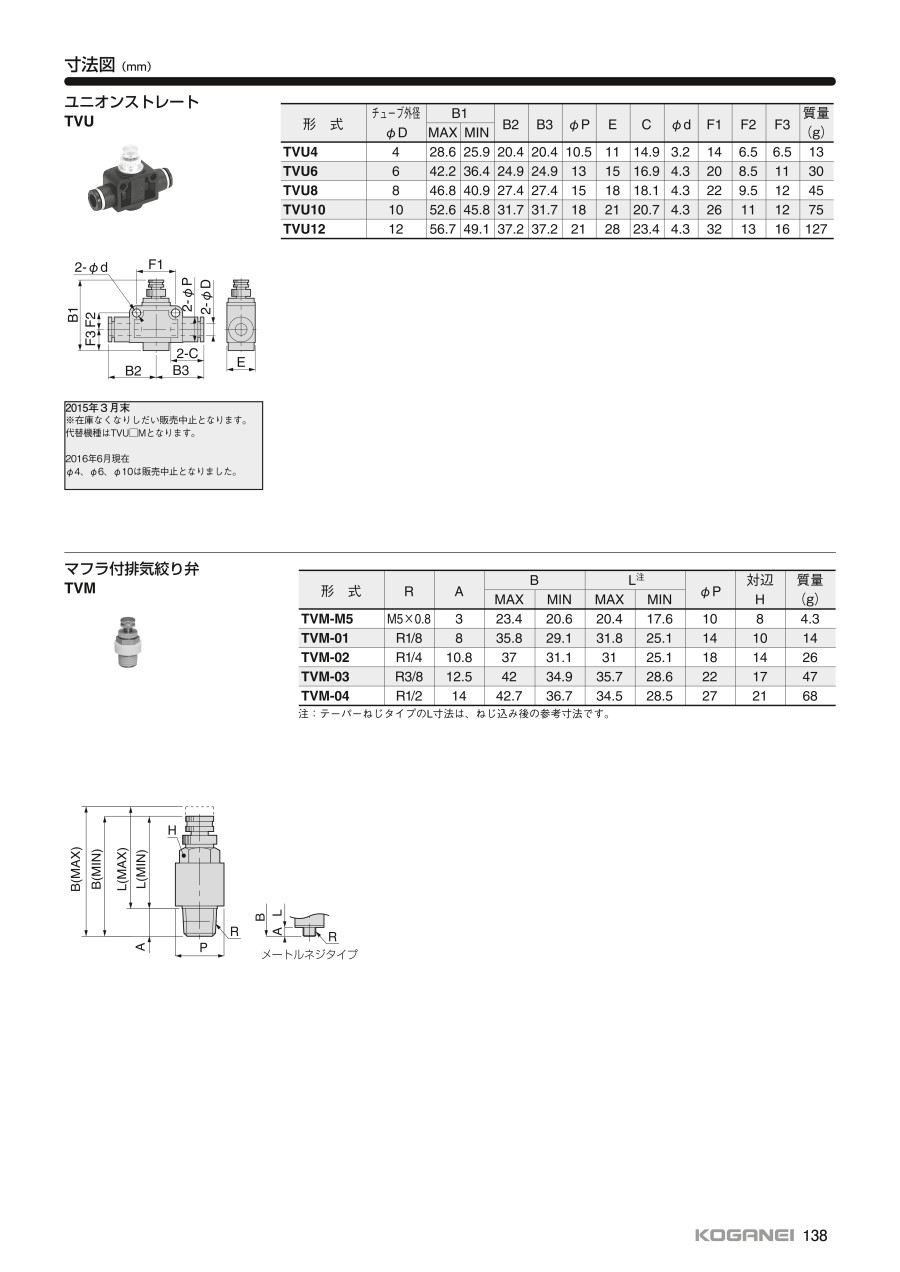

規格表
| 型番 | R | A | B | L注 | φP | 対辺H | 質量（g） | ||
|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | ||||||
| TVM-M5 | M5×0.8 | 3 | 23.4 | 20.6 | 20.4 | 17.6 | 10 | 8 | 4.3 |
| TVM-01 | R1/8 | 8 | 35.8 | 29.1 | 31.8 | 25.1 | 14 | 10 | 14 |
| TVM-02 | R1/4 | 10.8 | 37 | 31.1 | 31 | 25.1 | 18 | 14 | 26 |
| TVM-03 | R3/8 | 12.5 | 42 | 34.9 | 35.7 | 28.6 | 22 | 17 | 47 |
| TVM-04 | R1/2 | 14 | 42.7 | 36.7 | 34.5 | 28.5 | 27 | 21 | 68 |
注：テーパーねじタイプのL寸法は、ねじ込み後の参考寸法です。
商品特長詳細
流量特性
TVM-M5
TVM-01
TVM-02
TVM-03
TVM-04
