エアサクションフィルタ ZFAシリーズ
- 通常単価(税別)
- 103円～4,703円
- 税込単価
- 113円～5,173円
大きなエレメントろ過面積 エアサクションフィルタ ZFAシリーズ。【特長】・固...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
ZFAシリーズ／ZFA 100 -□□□・ZFA 200 -□□□（単体）
注）上図はZFA200タイプを示す。
- ※ ブラケット取付位置はL側を示す。
ZFAシリーズ／ZFA 100 -□□□・ZFA 200 -□□□（マニホールド）
製品仕様
ZFA100
ZFA200
| 型番 | 管接続口径 | 推奨流量 L/min（ANR）注） | 質量 kg | 内容積 cm3 |
|---|---|---|---|---|
| ZFA100 | 1/8 | 50 | 0.14 | 30 |
| ZFA200 | 1/4 | 200 | 0.19 | 49 |
注）初期圧力降下3kPa以下となる流量
製品仕様
| 使用流体注1） | 空気・窒素 |
|---|---|
| 使用圧力範囲 | -100～0kPa |
| 真空破壊圧力注2） | MAX.0.5MPa（加圧保持不可） |
| 使用および周囲温度範囲 | 5～60℃ |
| ろ過精度 | 30μm（捕集効率95%） |
| エレメント交換差圧 | 20kPa |
注1）化学薬品の雰囲気または付着する場所ではエレメントが破損する場合がありますので使用しないでください。（アルコール、アセトンなどでも破損の原因になりますので特に注意してください。）
注2）加圧状態を保持するラインで使用しますと本体が破損する場合がありますので使用しないでください。
ブラケットセット型番
| 用途 | ZFA100 | ZFA200 | 備考 | |
|---|---|---|---|---|
| 単体用 | 片側 | BP-1H-1A | BP-1H-2A | ボルト、ナット、ワッシャ付 |
| 両側 | ZZFA1-01 | ZZFA2-01 | ||
| マニホールド（2～10連）用（両側） | ZZFA1-［連数］注1） | ZZFA2-［連数］注1） | ||
注1）連数の部分には例に従って2ケタの数字を入れてください。（例）6連の場合→06
型式表示方法

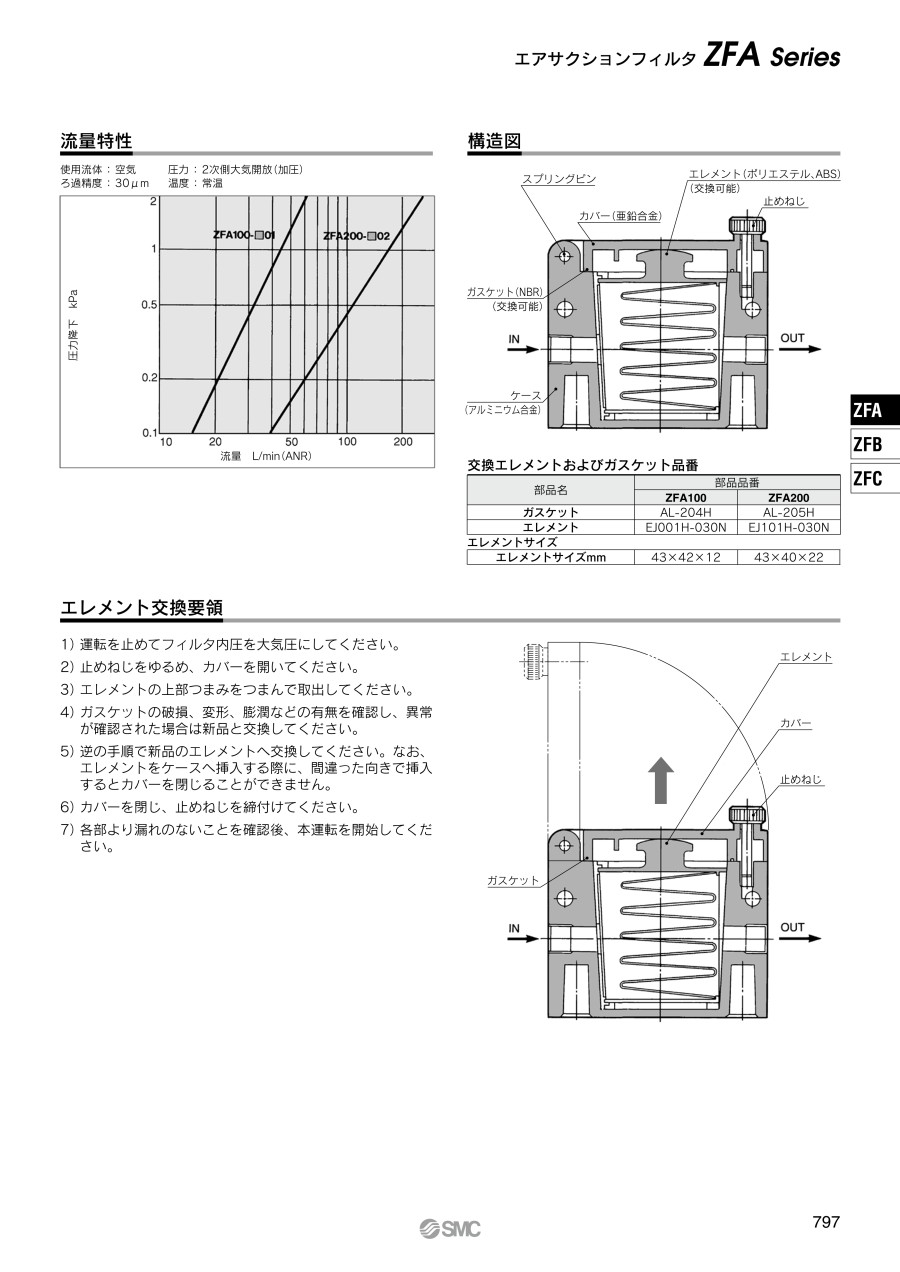

構造
交換エレメントおよびガスケット型番
| 部品名 | 部品型番 | |
|---|---|---|
| ZFA100 | ZFA200 | |
| ガスケット | AL-204H | AL-205H |
| エレメント | EJ001H-030N | EJ101H-030N |
エレメントサイズ
| エレメントサイズmm | 43×42×12 | 43×40×22 |
|---|
規格表
単位：mm
ZFAシリーズ／ZFA 100 -□□□・ZFA 200 -□□□（単体）
| 型番 | 記号 | ||
|---|---|---|---|
| 管接続口径 | A | B | |
| ZFA100 | 1/8 | - | 18 |
| ZFA200 | 1/4 | 20 | 28 |
ZFAシリーズ／ZFA 100 -□□□・ZFA 200 -□□□（マニホールド）
| 型番 | 記号 | ||
|---|---|---|---|
| 管接続口径 | A | B | |
| ZFA100 | 1/8 | 19 | 18 |
| ZFA200 | 1/4 | 24 | 28 |
| 型番 | 記号 | 単体注） | マニホールド連数 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
| ZFA100 | L1 | 38 | 56 | 74 | 92 | 110 | 128 | 146 | 164 | 182 | 200 |
| L2 | 50 | 68 | 86 | 104 | 122 | 140 | 158 | 176 | 194 | 212 | |
| ZFA200 | L1 | 48 | 76 | 104 | 132 | 160 | 188 | 216 | 244 | 272 | 300 |
| L2 | 60 | 88 | 116 | 144 | 172 | 200 | 228 | 256 | 284 | 312 | |
注）エアサクションフィルタ単体に左右ブラケットを付ける場合。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 6日目 |
658円 ( 724円 ) | 6日目 |
692円 ( 761円 ) | 在庫品1日目当日出荷可能 |
3,179円 ( 3,497円 ) | 6日目 |
4,209円 ( 4,630円 ) | 6日目 |
4,594円 ( 5,053円 ) | 19日目 |
3,179円 ( 3,497円 ) | 6日目 |
3,828円 ( 4,211円 ) | 11日目 |
3,455円 ( 3,801円 ) | 在庫品1日目当日出荷可能 |
4,703円 ( 5,173円 ) | 在庫品1日目当日出荷可能 |
4,263円 ( 4,689円 ) | 在庫品1日目当日出荷可能 |
4,703円 ( 5,173円 ) | 在庫品1日目当日出荷可能 |
4,021円 ( 4,423円 ) | 6日目 |
4,404円 ( 4,844円 ) | 6日目 |
4,404円 ( 4,844円 ) | 19日目 |
4,021円 ( 4,423円 ) | 6日目 |
4,404円 ( 4,844円 ) | 19日目 |
4,404円 ( 4,844円 ) | 6日目 |
979円 ( 1,077円 ) | 5日目 |
979円 ( 1,077円 ) | 11日目 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 6日目 |
詳細情報
基本情報
大きなエレメントろ過面積 エアサクションフィルタ ZFAシリーズ。
【特長】
・固形異物による真空機器のトラブルを未然に防止
・エレメント内に固形異物が捕集されるのでケース内に残留しない
・最大10連迄マニホールド化可能
・取付方向はいずれでも可能
・エレメント交換が容易なカートリッジタイプ
【用途】
・エジェクタシステムへの応用/真空ポンプシステムへの応用に使用
