ソフトスタートアップバルブ AV2000・3000・4000・5000シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 429円～23,540円特別価格
- 税込単価
- 472円～25,894円特別価格
低消費電力 ソフトスタートアップバルブ AV2000・3000・4000・50...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が679型番あります。
商品情報

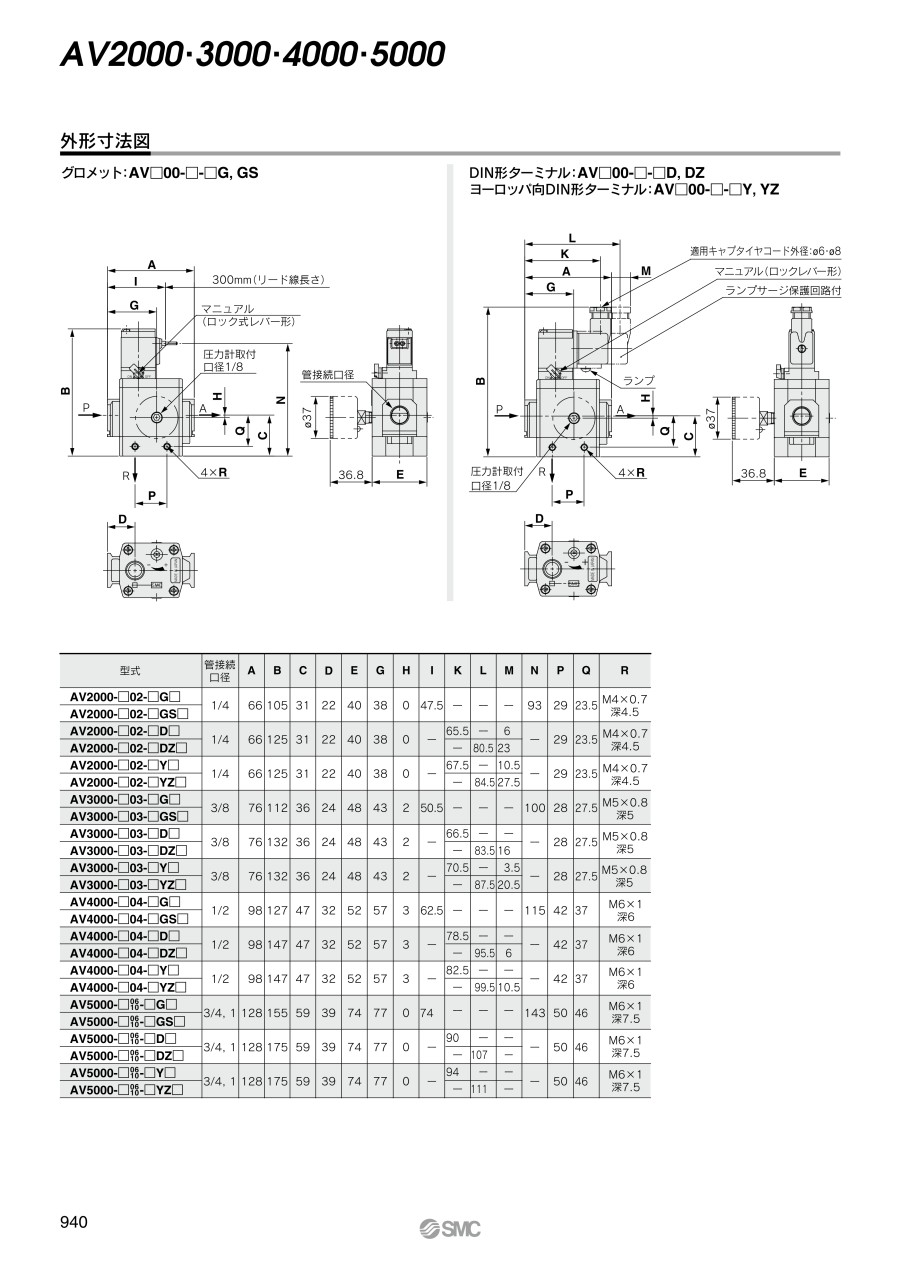

外形図
単位：mm
グロメット：AV□00-□-□G/AV□00-□-□GS
DIN形ターミナル：AV□00-□-□D/AV□00-□-□ DZ・ヨーロッパ向DIN形ターミナル：AV□00-□-□Y/AV□00-□-□YZ
規格表
単位：mm
| 型番 | 管接続口径 | A | B | C | D | E | G | H | I | K | L | M | N | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AV2000-□02-□G□ | 1/4 | 66 | 105 | 31 | 22 | 40 | 38 | 0 | 47.5 | - | - | - | 93 | 29 | 23.5 | M4×0.7 深4.5 |
| AV2000-□02-□GS□ | ||||||||||||||||
| AV2000-□02-□D□ | 1/4 | 66 | 125 | 31 | 22 | 40 | 38 | 0 | - | 65.5 | - | 6 | - | 29 | 23.5 | M4×0.7 深4.5 |
| AV2000-□02-□DZ□ | - | 80.5 | 23 | |||||||||||||
| AV2000-□02-□Y□ | 1/4 | 66 | 125 | 31 | 22 | 40 | 38 | 0 | - | 67.5 | - | 10.5 | - | 29 | 23.5 | M4×0.7 深4.5 |
| AV2000-□02-□YZ□ | - | 84.5 | 27.5 | |||||||||||||
| AV3000-□03-□G□ | 3/8 | 76 | 112 | 36 | 24 | 48 | 43 | 2 | 50.5 | - | - | - | 100 | 28 | 27.5 | M5×0.8 深5 |
| AV3000-□03-□GS□ | ||||||||||||||||
| AV3000-□03-□D□ | 3/8 | 76 | 132 | 36 | 24 | 48 | 43 | 2 | - | 66.5 | - | - | - | 28 | 27.5 | M5×0.8 深5 |
| AV3000-□03-□DZ□ | - | 83.5 | 16 | |||||||||||||
| AV3000-□03-□Y□ | 3/8 | 76 | 132 | 36 | 24 | 48 | 43 | 2 | - | 70.5 | - | 3.5 | - | 28 | 27.5 | M5×0.8 深5 |
| AV3000-□03-□YZ□ | - | 87.5 | 20.5 | |||||||||||||
| AV4000-□04-□G□ | 1/2 | 98 | 127 | 47 | 32 | 52 | 57 | 3 | 62.5 | - | - | - | 115 | 42 | 37 | M6×1 深6 |
| AV4000-□04-□GS□ | ||||||||||||||||
| AV4000-□04-□D□ | 1/2 | 98 | 147 | 47 | 32 | 52 | 57 | 3 | - | 78.5 | - | - | - | 42 | 37 | M6×1 深6 |
| AV4000-□04-□DZ□ | - | 95.5 | 6 | |||||||||||||
| AV4000-□04-□Y□ | 1/2 | 98 | 147 | 47 | 32 | 52 | 57 | 3 | - | 82.5 | - | - | - | 42 | 37 | M6×1 深6 |
| AV4000-□04-□YZ□ | - | 99.5 | 10.5 | |||||||||||||
| AV5000-□06-□DZ□ AV5000-□10-□DZ□ | 3/4、1 | 128 | 175 | 59 | 39 | 74 | 77 | 0 | - | - | 107 | - | - | 50 | 46 | M6×1 深7.5 |
製品仕様
DタイプDIN形ターミナル
YタイプDIN形ターミナル
仕様
| 型番 | AV2000 | AV3000 | AV4000 | AV5000 | |||
|---|---|---|---|---|---|---|---|
| 管接続口径 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | ||
| 保証耐圧力 | 1.5MPa | ||||||
| 使用圧力範囲 | 0.2～1MPa | ||||||
| 圧力計接続口径 | 1/8 | ||||||
| 周囲温度および使用流体温度 | 注1）0～60℃ | ||||||
| 有効断面積（mm2） | 1（P）→2（A） | 20 | 37 | 61 | 113 | 122 | |
| 2（A）→3（R） | 24 | 49 | 76 | 132 | 141 | ||
| 質量（kg） | 0.27 | 0.48 | 0.74 | 1.60 | 1.54 | ||
| 電気仕様 | コイル定格電圧 | AC100、200、110～120、220V（50/60Hz）、DC24V | |||||
| 許容電圧変動 | 定格電圧の-15％～+10％ | ||||||
| コイル絶縁の種類 | B種相当（130℃） | ||||||
| 皮相電力AC（消費電力） | 起動 | 5.6VA（50Hz）、5.0VA（60Hz） | |||||
| 励磁 | 3.4VA（2.1W）/50Hz、2.3VA（1.5W）/60Hz | ||||||
| 消費電力DC | 1.8W | ||||||
| リード線取出方法 | グロメット、DタイプDIN形ターミナル、YタイプDIN形ターミナル | ||||||
| 準標準仕様 | 注2）ランプ・サージ電圧保護回路付 | ||||||
| パイロット弁 手動操作 | ノンロックプッシュ式（フラッシュ形）、ロック式（要工具形）、ロック式（レバー形） | ||||||
- ※ 注1）低温の場合は、ドライエアでご使用ください。
- ※ 注2）グロメットタイプには、ランプは付かずサージ電圧保護回路付（リード線直結形）となります。
付属品/圧力計
| 名称 | 圧力計 |
|---|---|
| 品番 | G36-10-01 |
| 圧力レンジ | 1MPa |

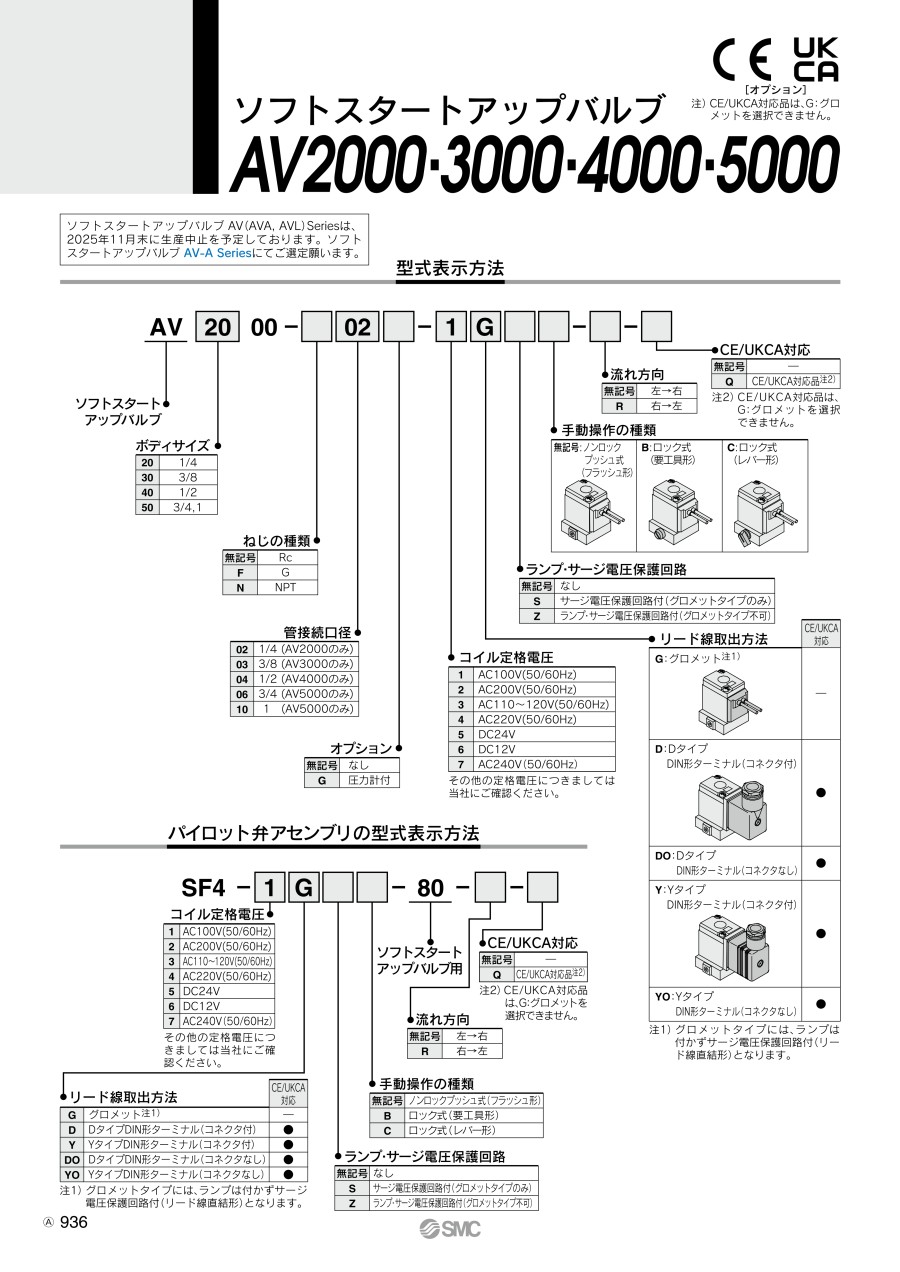

型式表示方法
- 注1）グロメットタイプには、ランプは付かずサージ電圧保護回路付（リード線直結形）となります。
- 注2）CE対応品は、G：グロメットを選択できません。
構造
【構成部品】
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミダイカスト |
| 2 | キャップ | アルミダイカスト |
| 3 | カバー | アルミダイカスト |
【交換部品】
| 番号 | 部品名 | 材質 | 部品番号 | |||
|---|---|---|---|---|---|---|
| AV2000 | AV3000 | AV4000 | AV5000 | |||
| 4 | パイロット弁アセンブリ | - | SF4-□-80（-Q） | |||
| 5 | ピストンAアセンブリ | POM・NBR | P424204A | P424304A | P424404A | P424504A |
| 6 | ピストンBアセンブリ | 黄銅・NBR（HNBR） | P424205A | P424305A | P424405A | P424505A |
| 7 | メインバルブアセンブリ | 黄銅・NBR（HNBR） | P424206A | P424306A | P424406A | P424506A |
| 8 | チェックバルブ | 黄銅・NBR（HNBR） | P424207 | P424307 | P424407 | P424507 |
| 9 | ピストンガイドアセンブリ | POM・NBR | P424208A | P424308A | P424408A | P424508A |
| 10 | ニードルアセンブリ | 黄銅・NBR | P424209A | P424309A | P424409A | P424509A |
| 11 | バルブスプリング | 鋼線 | P424211 | P424311 | P424411 | P424511 |
| 12 | ピストンスプリング | ステンレス鋼 | P424212 | P424312 | P424412 | P424512 |
| 13 | チェックスプリング | ステンレス鋼 | P424213 | P424313 | P424413 | P424513 |
| 14 | ニードルスプリング | 鋼線 | P424214 | P424314 | P424414 | - |
| 15 | 軸用C形止め輪 | 工具鋼 | G-5 | STW-5 | STW-8 | STW-10 |
| 16 | 穴用C形止め輪 | 工具鋼 | 0-9 | 0-10 | RTW-12 | RTW-15 |
| 17 | パッキン | NBR | P424210 | P424310 | P424410 | P424510 |
| 18 | パッキン | NBR | P424218 | P424315 | P424415 | P424514 |
| 19 | Oリング | NBR | 10×8×1 | 11×9×1 | 12.5×9.5×1.5 | 16.5×12.5×2 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,879円 ( 18,567円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
14,921円 ( 16,413円 ) | 10日目 |
16,544円 ( 18,198円 ) | 10日目 |
14,921円 ( 16,413円 ) | 10日目 |
15,358円 ( 16,894円 ) | 10日目 |
15,358円 ( 16,894円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,698円 ( 17,268円 ) | 10日目 |
15,551円 ( 17,106円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
16,879円 ( 18,567円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,553円 ( 17,108円 ) | 10日目 |
15,949円 ( 17,544円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,698円 ( 17,268円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
16,133円 ( 17,746円 ) | 10日目 |
14,923円 ( 16,415円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
18,292円 ( 20,121円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
14,921円 ( 16,413円 ) | 10日目 |
15,359円 ( 16,895円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,698円 ( 17,268円 ) | 10日目 |
15,551円 ( 17,106円 ) | 10日目 |
16,718円 ( 18,390円 ) | 10日目 |
16,132円 ( 17,745円 ) | 10日目 |
17,129円 ( 18,842円 ) | 10日目 |
16,916円 ( 18,608円 ) | 在庫品1日目当日出荷可能 |
16,530円 ( 18,183円 ) | 10日目 |
16,544円 ( 18,198円 ) | 10日目 |
15,358円 ( 16,894円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
15,553円 ( 17,108円 ) | 10日目 |
16,386円 ( 18,025円 ) | 10日目 |
16,133円 ( 17,746円 ) | 10日目 |
16,529円 ( 18,182円 ) | 10日目 |
18,498円 ( 20,348円 ) | 10日目 |
16,133円 ( 17,746円 ) | 10日目 |
14,923円 ( 16,415円 ) | 10日目 |
14,921円 ( 16,413円 ) | 10日目 |
15,358円 ( 16,894円 ) | 10日目 |
15,697円 ( 17,267円 ) | 10日目 |
16,133円 ( 17,746円 ) | 10日目 |
14,921円 ( 16,413円 ) | 10日目 |
18,816円 ( 20,698円 ) | 10日目 |
19,044円 ( 20,948円 ) | 10日目 |
17,892円 ( 19,681円 ) | 10日目 |
18,765円 ( 20,642円 ) | 10日目 |
詳細情報
基本情報
低消費電力 ソフトスタートアップバルブ AV2000・3000・4000・5000シリーズ。
【特長】
・空気圧システムの初期圧力の上昇を徐々に行う低速給気と、給気を遮断して急速排気が行える始動弁です
・手動操作による給気・排気機能付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
