大容量形エアフィルタ AF800・900シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,987円～65,328円特別価格
- 税込単価
- 3,286円～71,861円特別価格
SMC社の大容量形エアフィルタ AF800/900シリーズ。
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が985型番あります。
商品情報
外形図
単位：mm

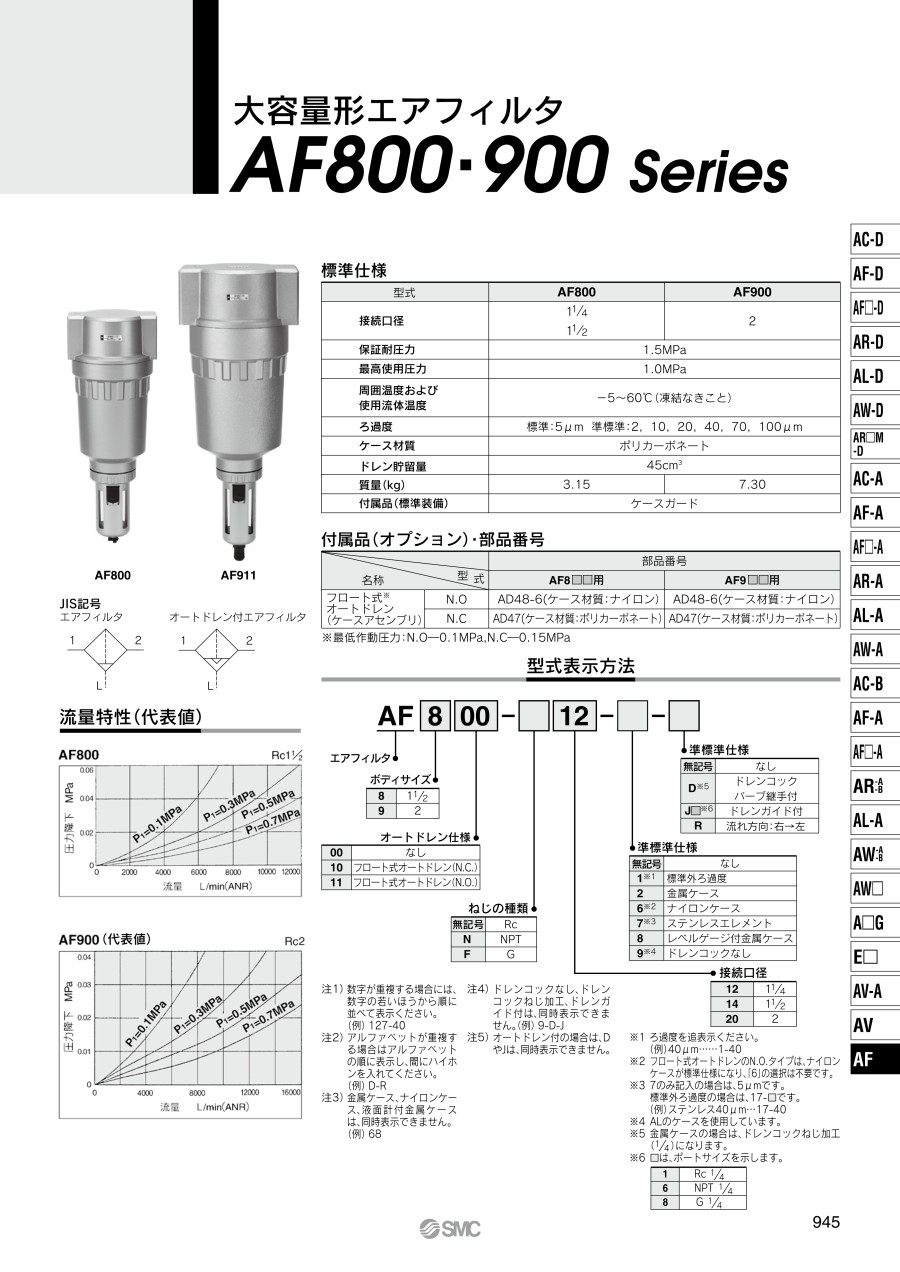

製品仕様
AF800
AF911
仕様
| 型番 | AF800 | AF900 |
|---|---|---|
| 接続口径 | 1 1/4 1 1/2 | 2 |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | |
| ろ過度 | 標準：5μm 準標準：2、10、20、40、70、100μm | |
| ケース材質 | ポリカーボネート | |
| ドレン貯留量 | 45cm3 | |
| 質量（kg） | 3.15 | 7.30 |
| 付属品（標準装備） | ケースガード | |
付属品（オプション）・部品番号
| - | 部品番号 | |||
|---|---|---|---|---|
| 型番 | AF8□□用 | AF9□□用 | ||
| 名称 | フロート式※オートドレン （ケースアセンブリ） | N.O | AD48-6（ケース材質：ナイロン） | AD48-6（ケース材質：ナイロン） |
| N.C | AD47（ケース材質：ポリカーボネート） | AD47（ケース材質：ポリカーボネート） | ||
- ※ 最低作動圧力：N.O-0.1MPa、N.C-0.15MPa
型式表示方法
構造
構成部品
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| AF800 | AF900 | |||
| 1 | ボディ | アルミダイカスト | アルミ鋳物 | プラチナシルバ塗装 |
| 6 | ハウジング | アルミダイカスト | アルミ鋳物 | プラチナシルバ塗装 |
交換部品
| 番号 | 部品名 | 材質 | 部品番号 | ||
|---|---|---|---|---|---|
| AF800 | AF900 | ||||
| 2 | エレメント | 標準 | ブロンズ | 11345-5B | 11352-5B |
| -7 | ステンレス | 11345-5S | 11352-5S | ||
| 3 | ケースアセンブリ注） | 標準 | - | C4SF | |
| -2 | - | C4SF-2 | |||
| -6 | - | C4SF-6 | |||
| -8 | - | C4LF-8 | |||
| -9 | - | C4SF-X401 | |||
| 4 | "O"リング | NBR | KA00788 （JIS B2401G130） | 630332 | |
| 5 | "O"リング | NBR | 113136 | 113136 | |
| 7 | エレメントパッキン | NBR | 11217 | 112310 | |
| 8 | デフレクタ | アルミニウム | 11346 | 11355 | |
| 9 | バッフル | AF800 | ADC | 11344 | - |
| AF900 | アルミ鋳物 | - | 11354 | ||
| 10 | "O"リング | NBR | C4SFP-260S | ||
- ※ 注）"O"リング（番号10）が付属となります。
規格表
| 型番 | A | B | C | D | B（オートドレン付） | E | |
|---|---|---|---|---|---|---|---|
| N.O | N.C | ||||||
| AF800 | 150 | 408 | 33 | 140 | 448 | 448 | 150 |
| AF900 | 200 | 488 | 46 | 170 | 528 | 528 | 210 |
| 型番 | B（オートドレンなし） | |||||
|---|---|---|---|---|---|---|
| 金属 ケース | レベルゲージ付金属ケース | ドレンコックなし | ドレンコックバーブ継手 | ドレンコックねじ加工 | ドレンガイド付 | |
| AF800 | 421 | 441 | 397 | 417 | 421 | 415 |
| AF900 | 501 | 521 | 477 | 497 | 501 | 495 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,987円 ( 3,286円 ) | 在庫品1日目当日出荷可能 |
24,224円 ( 26,646円 ) | 3日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,379円 ( 26,817円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,380円 ( 26,818円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
25,808円23,227円 ( 25,550円 ) | 19日目 |
24,379円 ( 26,817円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,379円 ( 26,817円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
24,487円 ( 26,936円 ) | 19日目 |
26,816円24,134円 ( 26,547円 ) | 19日目 |
24,487円 ( 26,936円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
24,766円 ( 27,243円 ) | 19日目 |
24,923円 ( 27,415円 ) | 19日目 |
25,649円 ( 28,214円 ) | 19日目 |
24,766円 ( 27,243円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
32,674円 ( 35,941円 ) | 19日目 |
32,674円 ( 35,941円 ) | 19日目 |
34,007円30,606円 ( 33,667円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
26,608円 ( 29,269円 ) | 19日目 |
26,762円 ( 29,438円 ) | 19日目 |
27,578円 ( 30,336円 ) | 19日目 |
27,578円 ( 30,336円 ) | 19日目 |
26,608円 ( 29,269円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,224円 ( 26,646円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
25,901円23,310円 ( 25,641円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
25,735円23,161円 ( 25,477円 ) | 19日目 |
24,330円 ( 26,763円 ) | 19日目 |
25,735円23,161円 ( 25,477円 ) | 19日目 |
24,766円 ( 27,243円 ) | 19日目 |
33,846円30,461円 ( 33,507円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
34,007円30,606円 ( 33,667円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
32,519円 ( 35,771円 ) | 19日目 |
26,608円 ( 29,269円 ) | 19日目 |
27,578円 ( 30,336円 ) | 19日目 |
詳細情報
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
大容量形エアフィルタ AF800・900シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QフィルタAFシリーズについての、型式の移り変わりと変更年を知りたい。
A
AFの次に続く型番が数字4桁のフィルタ（例：AＦ4000）は、1985年から発売開始し2005年9月に生産終了しています。
AＦの次に続く型番が数字2桁のフィルタ（例：AF40）は、2001年11月から発売開始しました。
AFの次に続く型番が数字2桁で、型番の末尾に-Aの記号が付くリフレッシュ品のフィルタ（例：ＡＦ40-□□-Ａ）は、
2012年4月より発売開始となりました。
AＦの次に続く型番が数字2桁のフィルタ（例：AF40）は、2001年11月から発売開始しました。
AFの次に続く型番が数字2桁で、型番の末尾に-Aの記号が付くリフレッシュ品のフィルタ（例：ＡＦ40-□□-Ａ）は、
2012年4月より発売開始となりました。
QACシリーズのAF用エレメント型式を知りたい。
A
AF□□P-060Sになります。(□にはボディサイズが入ります)
白色ボディのNew AF-Aのフィルタエレメントは、ボディサイズが同じ場合には、
AF2桁製品およびAF4桁製品のフィルタエレメントと互換性があります。
白色ボディのNew AF-Aのフィルタエレメントは、ボディサイズが同じ場合には、
AF2桁製品およびAF4桁製品のフィルタエレメントと互換性があります。
