ミストセパレータレギュレータAWM20～40・マイクロミストセパレータレギュレータAWD20～40
- 通常単価(税別)
- 17,617円
- 税込単価
- 19,379円
SMC社のミストセパレータレギュレータ AWM マイクロミストセパレータレギュ...
詳細情報を確認する- レギュレータユニット組合せ
- フィルタレギュレータ
- 圧縮空気品質
- 一般乾燥エア
- 最高使用圧力 (MPa)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
AWM40-03BDの仕様・寸法情報
レギュレータユニット組合せ
フィルタレギュレータ
接続口径
Rc3/8
圧縮空気品質
一般乾燥エア
フィルタ ろ過度
0.3μm
圧力計
なし（圧力ポートプラグなし）
排気機構
リリーフタイプ
ドレンコック
[オート/マニュアル] N.O.（ノーマルオープン）
流れ方向
[標準流れ(左→右)] 流れ方向：左→右
最高使用圧力(MPa)
1
ケース材質
[樹脂] ポリカーボネートケース
ケースガード
あり
ボディサイズ
40
設定圧力
0.05～0.85MPa
ドレン排出口
ドレンコック付
圧力単位
銘板と圧力計の単位表記：MPa
オーダーメイド仕様
なし
付属品
ブラケット付
-
-
商品情報
外形図
製品仕様
AWM20／AWD20 商品イメージ
AWM40／AWD40 商品イメージ
製品仕様
| 型式 | AWM20 AWD20 | AWM30 AWD30 | AWM40 AWD40 | |
|---|---|---|---|---|
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | |
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 設定圧力範囲 | 0.05～0.85MPa | |||
| 圧力計接続口径注1） | 1/8 | 1/4 | ||
| 周囲温度および使用流体温度注2） | -5～60℃（凍結なきこと） | |||
| ろ過度 | AWM20～AWM40 | 0.3μm（捕集効率99.9%） | ||
| AWD20～AWD40 | 0.01μm（捕集効率99.9%） | |||
| 出口側オイルミスト濃度 | AWM20～AWM40 | MAX.1.0mg/m3（ANR）（≒0.8ppm）注3）注4） | ||
| AWD20～AWD40 | MAX.0.1mg/m3（ANR）（油飽和前は、0.01mg/m3（ANR）以下≒0.008ppm）注3）注4） | |||
| 定格流量注5） | AWM20～AWM40 | 150 | 330 | 820 |
| AWD20～AWD40 | 90 | 180 | 450 | |
| ドレン貯留量（cm3） | 8 | 25 | 45 | |
| ケース材質 | ポリカーボネート | |||
| ケースガード | 準標準 | 標準装備 | ||
| 構造 | リリーフタイプ | |||
| 質量（kg） | 0.29 | 0.59 | 1.25 | |
- ※ 注1）角形埋込式圧力計付の場合、圧力計接続ねじはありません。
- ※ 注2）デジタル圧力スイッチ付の場合は、-5～+50℃となります。
- ※ 注3）コンプレッサ吐出濃度30mg/m3（ANR）時
- ※ 注4）ケース“O”リングおよびその他の“O”リングには少量のグリースは使用しています。
- ※ 注5）条件：入口圧力0.7MPa、出口圧力0.5MPa。定格流量は入口圧力によって変わります。
定格流量以上流れますと、出口側へオイルが流出しますのでご注意ください。
仕様（オーダーメイド仕様 0.4MPa設定）
| 保証耐圧力 | 1.5MPa |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 設定圧力範囲 | 0.05～0.4MPa |
構造
構成部品
| 番号 | 部品名 | 材質 | 型式 | 備考 |
|---|---|---|---|---|
| 1 | ボディ | アルミダイカスト | AWM20～AWM40 AWD20～AWD40 | プラチナシルバ |
| 2 | ボンネット | ポリアセタール | AWM20～AWM40 AWD20～AWD40 | 黒色 |
交換部品
| 番号 | 部品名 | 材質 | 部品品番 | |||
|---|---|---|---|---|---|---|
| AWM20 AWD20 | AWM30 AWD30 | AWM40 AWD40 | ||||
| 3 | バルブアセンブリ | 黄銅・HNBR | AWM20P-090AS | AWM30P-090AS | AWM40P-090AS | |
| 4 | エレメントアセンブリ | AWM20～AWM40 | - | AFM20P-060AS | AFM30P-060AS | AFM40P-060AS |
| AWD20～AWD40 | - | AFD20P-060AS | AFD30P-060AS | AFD40P-060AS | ||
| 5 | ダイヤフラムアセンブリ | 耐候性NBR | AR20P-150AS | AR30P-150AS | AR40P-150AS | |
| 6 | ケース“O”リング | NBR | C2SFP-260S | C3SFP-260S | C4SFP-260S | |
| 7 | ケースアセンブリ注1） | ポリカーボネート | C2SF | C3SF注2） | C4SF注2） | |
- ※ 注1）ケース“O”リングが付属となります。単位表記：psi、°Fのケースアセンブリの供給については、別途、メーカーにご確認ください。
- ※ 注2）AWM30・AWM40／AWD30・AWD40のケースアセンブリはケースガード（材質：鋼帯）が付属となります。
規格表
| 型式 | 標準仕様 | オプション仕様 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角形圧力計 | デジタル圧力スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | ||||||||||||||||
| P1 | P2 | A | B注） | C | D | E | F | G | J | K | H | J | H | J | H | J | H | J | |
| AWM20 ／AWD20 | 1/8・1/4 | 1/8 | 40 | 173 | 73 | 26 | - | M28×1 | 40 | 26 | 5 | □28 | 27 | □27.8 | 37.5 | φ37.5 （直径37.5mm） | 62.5 | φ37.5 （直径37.5mm） | 63 |
| AWM30 ／AWD30 | 1/4・3/8 | 1/8 | 53 | 201 | 86 | 29.5 | 30 | M38×1.5 | 55 | 29.5 | 3.5 | □28 | 30.5 | □27.8 | 41 | φ37.5 （直径37.5mm） | 66 | φ37.5 （直径37.5mm） | 66 |
| AWM40 ／AWD40 | 1/4・3/8・1/2 | 1/4 | 70 | 239 | 92 | 37.5 | 38 | M42×1.5 | 88 | 37.5 | 1.5 | □28 | 38.5 | □27.8 | 49 | φ42.5 （直径42.5mm） | 76 | φ42.5 （直径42.5mm） | 76 |
| 型式 | オプション仕様 | 準標準仕様 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | パネルマウント | オートドレン付 | バーブ継手付 | ドレンガイド付 | 金属ケース | レベルゲージ付金属ケース | ||||||||||
| M | N | Q | R | S | T | U | V | W | Y | Z | B注） | B注） | B注） | B注） | B注） | |
| AWM20／AWD20 | 30 | 34 | 44 | 5.4 | 15.4 | 55 | 2.3 | 30 | 28.5 | 14 | 6 | 190 | - | 177 | 173 | - |
| AWM30／AWD30 | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31 | 38.5 | 19 | 7 | 242 | 209 | 208 | 214 | 234 |
| AWM40／AWD40 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 | 278 | 247 | 246 | 252 | 272 |
注）全長寸法Bは、ハンドルをアンロックした状態での寸法です。
選定サポート情報

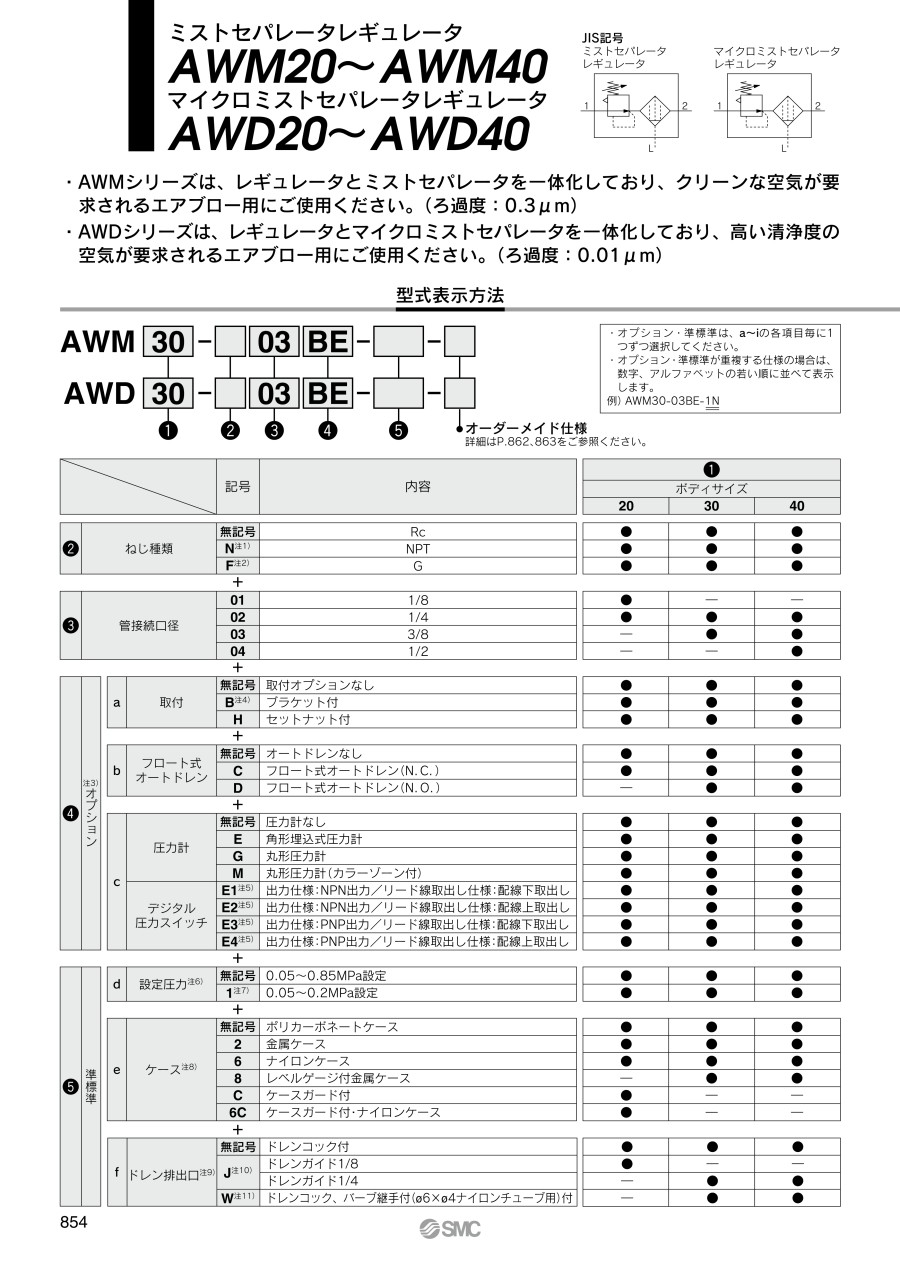

型番表示方法（標準仕様）
型番例
型番表示方法（オーダーメイド仕様）
型番例
| - | 記号 | 内容 | （1） | |||||
|---|---|---|---|---|---|---|---|---|
| ボディサイズ | ||||||||
| 20 | 30 | 40 | ||||||
| （2） | ねじ種類 | 無記号 | Rc | ● | ● | ● | ||
| N注1） | NPT | ● | ● | ● | ||||
| F注2） | G | ● | ● | ● | ||||
| （3） | 管接続口径 | 01 | 1/8 | ● | - | - | ||
| 02 | 1/4 | ● | ● | ● | ||||
| 03 | 3/8 | - | ● | ● | ||||
| 04 | 1/2 | - | - | ● | ||||
| （4） | 注3）オプション | a | 取付 | 無記号 | 取付オプションなし | ● | ● | ● |
| B注4） | ブラケット付 | ● | ● | ● | ||||
| H | セットナット付 | ● | ● | ● | ||||
| b | フロート式オートドレン | 無記号 | オートドレンなし | ● | ● | ● | ||
| C | フロート式オートドレン（N.C.） | ● | ● | ● | ||||
| D | フロート式オートドレン（N.O.） | - | ● | ● | ||||
| c | 圧力計 | 無記号 | 圧力計なし | ● | ● | ● | ||
| E | 角形埋込式圧力計 | ● | ● | ● | ||||
| G | 丸形圧力計 | ● | ● | ● | ||||
| M | 丸形圧力計（カラーゾーン付） | ● | ● | ● | ||||
| デジタル圧力スイッチ | E1注5） | 出力仕様：NPN出力／リード線取出し仕様：配線下取出し | ● | ● | ● | |||
| E2注5） | 出力仕様：NPN出力／リード線取出し仕様：配線上取出し | ● | ● | ● | ||||
| E3注5） | 出力仕様：PNP出力／リード線取出し仕様：配線下取出し | ● | ● | ● | ||||
| E4注5） | 出力仕様：PNP出力／リード線取出し仕様：配線上取出し | ● | ● | ● | ||||
| （5） | 準標準 | d | 設定圧力注6） | 無記号 | 0.05～0.85MPa設定 | ● | ● | ● |
| 1注7） | 0.05～0.2MPa設定 | ● | ● | ● | ||||
| e | ケース | 無記号 | ポリカーボネートケース | ● | ● | ● | ||
| 2 | 金属ケース | ● | ● | ● | ||||
| 6 | ナイロンケース | ● | ● | ● | ||||
| 8 | レベルゲージ付金属ケース | - | ● | ● | ||||
| C | ケースガード付 | ● | - | - | ||||
| 6C | ケースガード付・ナイロンケース | ● | - | - | ||||
| f | ドレン排出口注8） | 無記号 | ドレンコック付 | ● | ● | ● | ||
| J注9） | ドレンガイド1/8 | ● | - | - | ||||
| ドレンガイド1/4 | - | ● | ● | |||||
| W注10） | ドレンコック、バーブ継手付（φ6（直径6mm）×φ4（直径4mm）ナイロンチューブ用）付 | - | ● | ● | ||||
| （5） | 準標準 | g | 排気機構 | 無記号 | リリーフタイプ | ● | ● | ● |
| N | ノンリリーフタイプ | ● | ● | ● | ||||
| h | 流れ方向 | 無記号 | 流れ方向：左→右 | ● | ● | ● | ||
| R | 流れ方向：右→左 | ● | ● | ● | ||||
| i | 圧力単位 | 無記号 | 製品銘板、ケース注意表示、圧力計の単位表記：MPa | ● | ● | ● | ||
| Z注11） | 製品銘板、ケース注意表示、圧力計の単位表記：psi、°F | ○注13） | ○注13） | ○注13） | ||||
| ZA注12） | デジタル圧力スイッチ：単位切換機能付 | △注14） | △注14） | △注14） | ||||
- ※ 注1）ドレンガイドは、NPT1/8（AWM20・AWD20に適用）、NPT1/4（AWM30～AWM40・AWD30～AWD40に適用）となります。オートドレンの排出ポートは、φ3/8（直径3/8mm）径"ワンタッチ管継手付（AWM30～AWM40・AWD30～AWD40に適用）となります。
- ※ 注2）ドレンガイドは、G1/8（AWM20・AWD20に適用）、G1/4（AWM30～AWM40・AWD30～AWD40に適用）となります。
- ※ 注3）オプションB,G,H,Mは、同時梱包となり、組付けられていません。
- ※ 注4）ブラケットにはセットナットが付属となります。
- ※ 注5）H（パネルマウント）と合わせて選択しますと、リード線の脱着スペースがなくなりますので、その場合は、リード線取出し仕様：配線下取出しを選択してください。
- ※ 注6）フロート式オートドレン：C,Dと組合せの場合、最低設定圧力は、N.O.タイプ：0.1MPa、N.C.タイプ：0.1MPa（AD27）、0.15MPa（AD37・47）になります。
- ※ 注7）標準仕様に対し、調圧スプリングのみ異なります。0.2MPa以上に設定できないようにした製品ではありません。また、圧力計付きの場合は0.2MPa用圧力計が付属となります。
- ※ 注8）フロート式オートドレン：C，Dとの組合せ選択はできません。
- ※ 注9）バルブ機能は付いていません。
- ※ 注10）金属ケース：2，8との組合せ選択はできません。
- ※ 注11）ねじ種類NPTが対象となります。新計量法上（日本国内用はSI単位）、海外向けのみの販売となります。デジタル圧力スイッチは、単位切換機能付で、初期設定はpsiとなります。丸形圧力計（カラーゾーン付）：Mとの組合せはできません。別途メーカー特注対応となります。
- ※ 注12）オプション：E1，E2，E3，E4が対象となります。新計量法上（日本国内用はSI単位）、海外向けのみの販売となります。
- ※ 注13）○は、ねじ種類がNPTの場合のみの対応となります。
- ※ 注14）△は、オプション：E1，E2，E3，E4と併せて選択してください。
詳細情報
基本情報
SMC社のミストセパレータレギュレータ AWM マイクロミストセパレータレギュレータ AWD。
【特長】
・AWMシリーズは、レギュレータとミストセパレータを一体化
・AWMシリーズは、クリーンな空気が要求されるエアブロー用に使用（ろ過度：0.3μm）
・AWDシリーズは、レギュレータとマイクロミストセパレータを一体化
・AWDシリーズは、高い清浄度の空気が要求されるエアブロー用に使用（ろ過度：0.01μm）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
