フィールドバス機器（出力対応） EX120/121/122 シリーズ
- 通常単価(税別)
- 20,289円～45,720円
- 税込単価
- 22,318円～50,292円
多種の通信ネットワークに対応、フィールドバス機器（出力対応） EX120／12...
詳細情報を確認する- 種類
- ソレノイド
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
EX120
EX120-SDN1（-X26）
EX120-SMJ1, SCS□, SUH1
EX120-SCM□
EX121
EX121-SDN1（-X26）
EX121-SMJ1, SCS□, SUH1
EX121-SCM□
EX122
EX122-SDN1（-X26）
EX122-SMJ1, SCS□, SUH1
EX122-SCM□

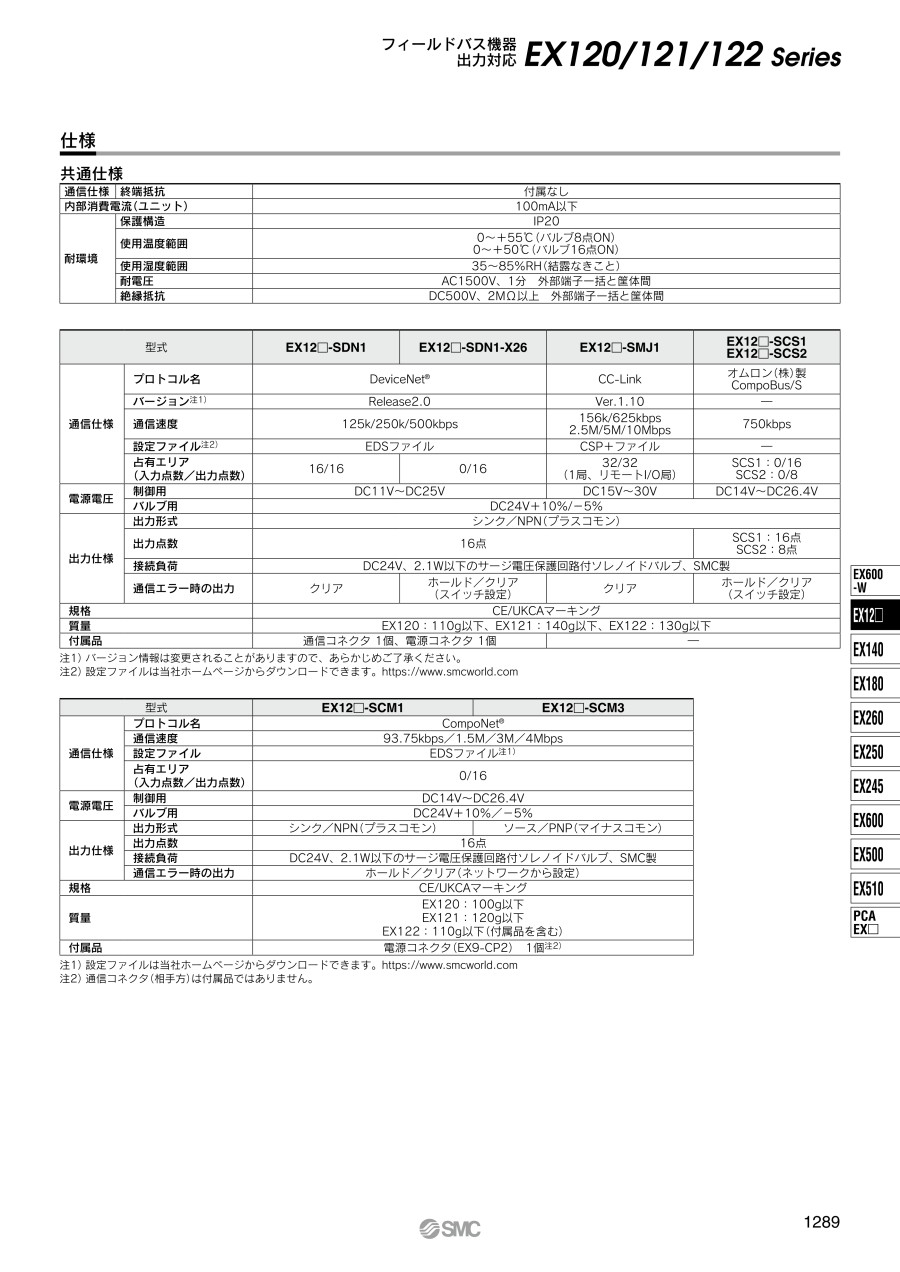

製品仕様
製品仕様
| 通信仕様 | 終端抵抗 | 付属なし |
|---|---|---|
| 内部消費電流（ユニット） | 100mA以下 | |
| 耐環境 | 保護構造 | IP20 |
| 使用温度範囲 | 0～+55℃（バルブ8点ON） 0～+50℃（バルブ16点ON） | |
| 使用湿度範囲 | 35～85%RH（結露なきこと） | |
| 耐電圧 | AC1,500V、1分 外部端子一括と筐体間 | |
| 絶縁抵抗 | DC500V、2MΩ以上 外部端子一括と筐体間 | |
| 型番 | EX12□-SDN1 | EX12□-SDN1-X26 | EX12□-SMJ1 | EX12□-SCS1 EX12□-SCS2 | |
|---|---|---|---|---|---|
| 通信仕様 | プロトコル名 | DeviceNetTM | CC-Link | オムロン（株）製 CompoBus/S | |
| バージョン注1） | Release2.0 | Ver.1.10 | - | ||
| 通信速度 | 125k／250k／500kbps | 156k／625kbps 2.5M／5M／10Mbps | 750kbps | ||
| 設定ファイル注2） | EDSファイル | CSP＋ファイル | - | ||
| 占有エリア（入力点数／出力点数） | 16／16 | 0／16 | 32／32 （1局、リモートI/O局） | SCS1：0／16 SCS2：0／8 | |
| 電源電圧 | 制御用 | DC11V～DC25V | DC15V～30V | DC14V～DC26.4V | |
| バルブ用 | DC24V+10%／-5% | ||||
| 出力仕様 | 出力形式 | シンク／NPN（プラスコモン） | |||
| 出力点数 | 16点 | SCS1：16点 SCS2：8点 | |||
| 接続負荷 | DC24V、2.1W以下のサージ電圧保護回路付ソレノイドバルブ、SMC製 | ||||
| 通信エラー時の出力 | クリア | ホールド／クリア （スイッチ設定） | クリア | ホールド／クリア （スイッチ設定） | |
| 質量 | EX120：110g以下、EX121：140g以下、EX122：130g以下 | ||||
| 付属品 | 通信コネクタ 1個、電源コネクタ 1個 | - | |||
注1）バージョン情報は変更されることがありますので、あらかじめご了承ください。
注2）設定ファイルはメーカーホームページからダウンロードできます。
| 型番 | EX12□-SUH1 | EX12□-SCM1 | EX12□-SCM3 | |
|---|---|---|---|---|
| 通信仕様 | プロトコル名 | NKE（株）製 省配線Hシステム | CompoNetTM | |
| 通信速度 | 29.4kbps | 93.75kbps／1.5M／3M／4Mbps | ||
| 設定ファイル | - | EDSファイル注1） | ||
| 占有エリア（入力点数／出力点数） | 0／16 | |||
| 電源電圧 | 制御用 | DC24V±10% （電源共通） | DC14V～DC26.4V | |
| バルブ用 | DC24V+10%／-5% | |||
| 出力仕様 | 出力形式 | シンク／NPN（プラスコモン） | シンク／NPN（プラスコモン） | ソース／PNP（マイナスコモン） |
| 出力点数 | 16点 | |||
| 接続負荷 | DC24V、2.1W以下のサージ電圧保護回路付ソレノイドバルブ、SMC製 | |||
| 通信エラー時の出力 | クリア | ホールド／クリア（ネットワークから設定） | ||
| 質量 | EX120：110g以下 EX121：140g以下 EX122：130g以下 | EX120：100g以下 EX121：120g以下 EX122：110g以下（付属品を含む） | ||
| 付属品 | - | 電源コネクタ（EX9-CP2）1個注2） | ||
注1）設定ファイルはメーカーホームページからダウンロードできます。
注2）通信コネクタ（相手方）は付属品ではありません。
SIユニット型番表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,990円 ( 25,289円 ) | 6日目 |
20,790円 ( 22,869円 ) | 6日目 |
43,149円 ( 47,464円 ) | 6日目 |
22,990円 ( 25,289円 ) | 6日目 |
25,190円 ( 27,709円 ) | 6日目 |
22,116円 ( 24,328円 ) | 19日目 |
45,720円 ( 50,292円 ) | 6日目 |
23,968円 ( 26,365円 ) | 6日目 |
20,790円 ( 22,869円 ) | 6日目 |
20,790円 ( 22,869円 ) | 19日目 |
43,149円 ( 47,464円 ) | 6日目 |
20,289円 ( 22,318円 ) | 6日目 |
