サイレンサ 金属ケースタイプ 25シリーズ

サイレンサ 金属ケースタイプ 25シリーズ
この商品のFAQをみる（2件）
通常単価(税別)
666円～2,659円
税込単価
733円～2,925円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サイレンサ 小型樹脂タイプ・おねじタイプ AN05～40シリーズ

SMC

サイレンサ 小型樹脂タイプ・おねじタイプ AN05～40シリーズ
4.7
通常価格(税別)： 305円 (税込価格：336円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

40dB（A）高消音サイレンサ ANA1シリーズ

SMC

40dB（A）高消音サイレンサ ANA1シリーズ
4.6
通常価格(税別)： 654円 (税込価格：719円)

通常出荷日：在庫品1日目

排気によるミストや音が全方向に散ることを防ぐ、サイレンサ 金属ケースタイプ 2...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

【ディージット】
探しまわる購買は
もうおしまい

取り扱い説明書はこちら

未確定：候補が13型番あります。
数量：

商品情報

外形図

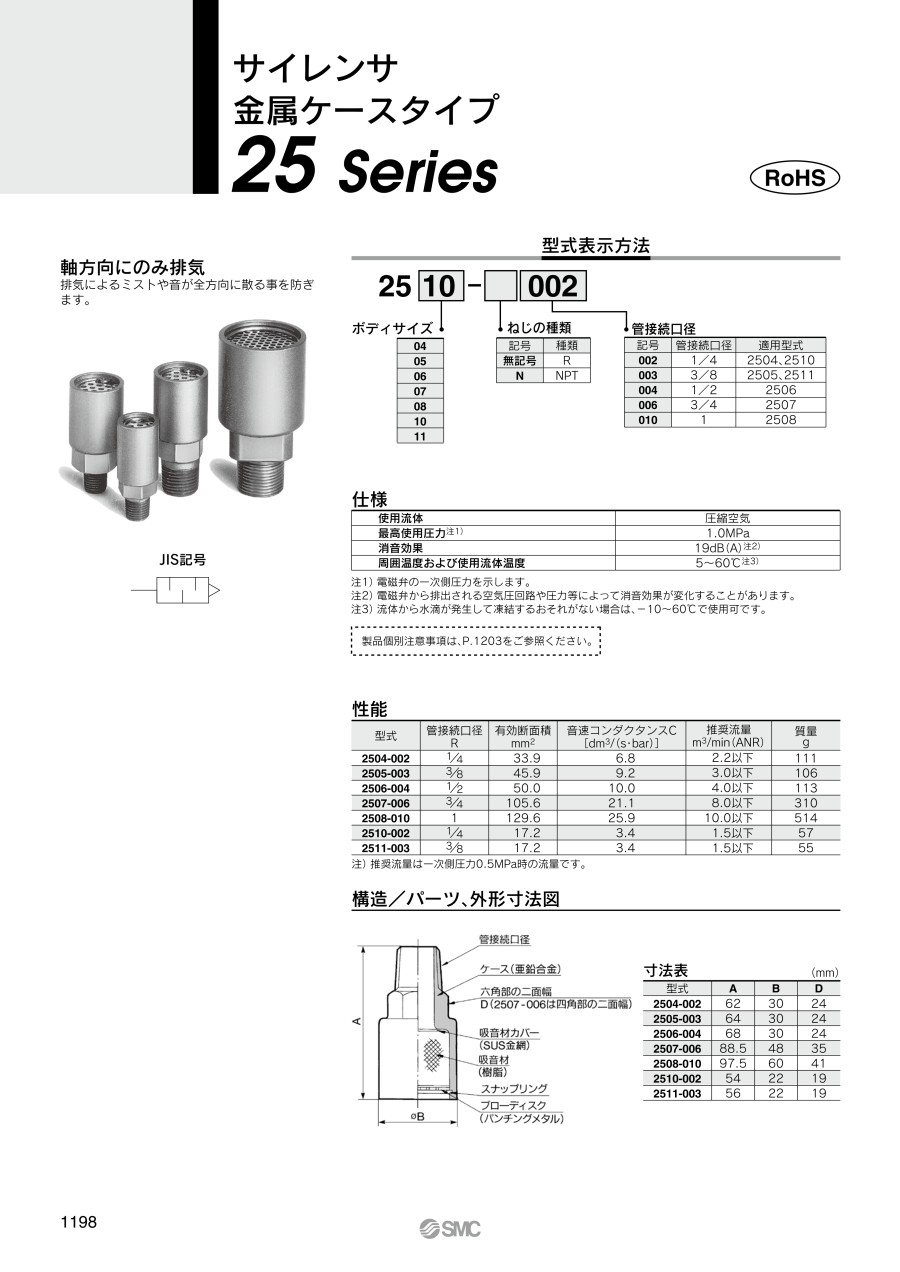

サイレンサ 金属ケースタイプ 25 シリーズ 寸法図

製品仕様

サイレンサ 金属ケースタイプ 25 シリーズ 商品イメージ

型式表示方法

型式表示方法 イメージ

製品仕様

使用流体圧縮空気
最高使用圧力注1）1.0MPa
消音効果19dB（A）注2）
周囲温度および使用流体温度5～60℃注3）
  • ※ 注1）電磁弁の一次側圧力を示します。
  • ※ 注2）電磁弁から排出される空気圧回路や圧力等によって消音効果が変化することがあります。
  • ※ 注3）流体から水滴が発生して凍結するおそれがない場合は、-10～+60℃で使用可です。

性能表

型番管接続口径
R		有効断面積
mm2		音速コンダクタンスC
［dm3/（s・bar）］		推奨流量
m3/min（ANR）		質量
g
2504-0021/433.96.82.2以下111
2505-0033/845.99.23.0以下106
2506-0041/250.010.04.0以下113
2507-0063/4105.621.18.0以下310
2508-0101129.625.910.0以下514
2510-0021/417.23.41.5以下57
2511-0033/817.23.41.5以下55
  • ※ 注）推奨流量は一次側圧力0.5MPa時の流量です。

規格表

単位：mm

型番ABD
2504-002623024
2505-003643024
2506-004683024
2507-00688.54835
2508-01097.56041
2510-002542219
2511-003562219

型番リスト

表示件数
  • 1
    • 型番
    2504-002
    2504-N002
    2505-003
    2505-N003
    2506-004
    2506-N004
    2507-006
    2507-N006
    2508-010
    2508-N010
    2510-002
    2511-003
    2511-N003

    管接続口 種類

    取付ねじの呼び

    有効断面積（範囲）

    有効断面積

    (mm2)

    推奨流量

    (m3/min(ANR))

    長さA

    (mm)

    ボディサイズ

    		最小発注数量
    R（管用テーパおねじ）
    [1/4] 1/4
    30.1～40.0
    33.9
    2.2以下
    62
    04
    1個
    NPT（アメリカ管用テーパーねじ）
    [1/4] 1/4
    30.1～40.0
    33.9
    2.2以下
    62
    04
    1個
    R（管用テーパおねじ）
    [3/8] 3/8
    40.1～50.0
    45.9
    3.0以下
    64
    05
    1個
    NPT（アメリカ管用テーパーねじ）
    [3/8] 3/8
    40.1～50.0
    45.9
    3.0以下
    64
    05
    1個
    R（管用テーパおねじ）
    [1/2] 1/2
    40.1～50.0
    50.0
    4.0以下
    68
    06
    1個
    NPT（アメリカ管用テーパーねじ）
    [1/2] 1/2
    40.1～50.0
    50.0
    4.0以下
    68
    06
    1個
    R（管用テーパおねじ）
    [3/4] 3/4
    100.1～
    105.6
    8.0以下
    88.5
    07
    1個
    NPT（アメリカ管用テーパーねじ）
    [3/4] 3/4
    100.1～
    105.6
    8.0以下
    88.5
    07
    1個
    R（管用テーパおねじ）
    [1] 1
    100.1～
    129.6
    10.0以下
    97.5
    08
    1個
    NPT（アメリカ管用テーパーねじ）
    [1] 1
    100.1～
    129.6
    10.0以下
    97.5
    08
    1個
    R（管用テーパおねじ）
    [1/4] 1/4
    10.1～20.0
    17.2
    1.5以下
    54
    10
    1個
    R（管用テーパおねじ）
    [3/8] 3/8
    10.1～20.0
    17.2
    1.5以下
    56
    11
    1個
    NPT（アメリカ管用テーパーねじ）
    [3/8] 3/8
    10.1～20.0
    17.2
    1.5以下
    56
    11
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    754円
    ( 829円 )
    在庫品1日目当日出荷可能
    711円
    ( 782円 )
    6日目
    754円
    ( 829円 )
    在庫品1日目当日出荷可能
    666円
    ( 733円 )
    在庫品1日目当日出荷可能
    754円
    ( 829円 )
    在庫品1日目当日出荷可能
    867円
    ( 954円 )
    6日目
    2,159円
    ( 2,375円 )
    在庫品1日目当日出荷可能
    1,957円
    ( 2,153円 )
    6日目
    2,659円
    ( 2,925円 )
    在庫品1日目当日出荷可能
    2,206円
    ( 2,427円 )
    6日目
    754円
    ( 829円 )
    在庫品1日目当日出荷可能
    864円
    ( 950円 )
    在庫品1日目当日出荷可能
    794円
    ( 873円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    排気によるミストや音が全方向に散ることを防ぐ、サイレンサ 金属ケースタイプ 25 シリーズ。
    【特長】
    ・軸方向にのみ排気。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • CADデータは、一部の型番には対応しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    サイレンサ 金属ケースタイプ 25シリーズのレビュー
    4平均満足度：4.03件のレビュー
    排気配管に使用しています
    4
    満足度：4.02023/04/26
    切粉などが飛んでくる環境部の排気配管に使用しています。今までは焼結合金製のサイレンサを使っていましたが、飛んできた物で破...もっと読む
    0人が参考にしています。
    工場の生産装置で使用。
    3
    満足度：3.02021/01/06
    ミスミＨＰでは、商品の価格・納期・寸法がすぐに分かるので、とても便利に利用しています。
    0人が参考にしています。
    消音
    5
    満足度：5.02019/07/30
    ソレノイドバルブに取り付けて音を削減するために使用しました。 一方方向にだけ音を逃がすように成っているので拡散せず静かに...もっと読む
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Qサイレンサを電磁弁の排気ポートに取り付けたいが、サイレンサの選定方法が知りたい。
    A
    ほぼサイレンサを取付ける電磁弁の排気ポートの配管径に合わせた製品でよいのですが、
    取付ける電磁弁の排気側のEXHポートのコンダクタンス（CV値、有効断面積）より値が大きい製品、
    排気流量が大きな製品をご選定ください。
    Qサイレンサが目詰まりした際、吸音材の交換はできますか？また、サイレンサの寿命はどの位でしょうか？
    A
    サイレンサANシリーズの吸音材の交換はできませんので、製品の交換となります。
    また、サイレンサの寿命は主に目詰まりによるものですが、交換時期はお客様の使用状況によって異なりますので、弊社では特定できません。
    目詰まりの判断は、サイレンサの目詰まりによる背圧の影響で、シリンダなどの駆動機器の作動に悪影響が生じた時となります。
