SMC

ヘビーデューティオートドレン ADH4000

カタログ |

通常単価(税別): 2,958円～21,890円

税込単価: 3,254円～24,079円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

保守管理が容易なヘビーデューティオートドレン ADH4000。【特長】・電源不要で無駄なエアの排出があ...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像には対象商品以外の製品が含まれております。ご注意ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

SMC

オートドレンバルブ AD402・600

通常価格(税別)： 1,643円 (税込価格：1,807円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

モータ式オートドレン ADM200

通常価格(税別)： 12,529円 (税込価格：13,782円)

通常出荷日：3 日目～

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

商品イメージ

仕様

オートドレン方式	フロート式
オートドレン仕様	N.O.（ノーマルオープン：無加圧時ドレン排出あり）
保証耐圧力	2.5MPa
最高使用圧力	1.6MPa
作動圧力範囲^注）	0.05～1.6MPa
使用流体	圧縮空気
周囲温度および使用流体温度	5～60℃（凍結がないこと）＜腐食性ガス、可燃性ガス、有機溶剤を含まないこと＞
最大ドレン排出量	400cc/min（圧力0.7MPa、水の場合）
質量	1.2kg（ブラケット付は1.3kg）
外面塗装色	アーバンホワイト

注）吐出空気量50L/min（ANR）以上のエアコンプレッサにご使用ください。

型式表示方法

型番例

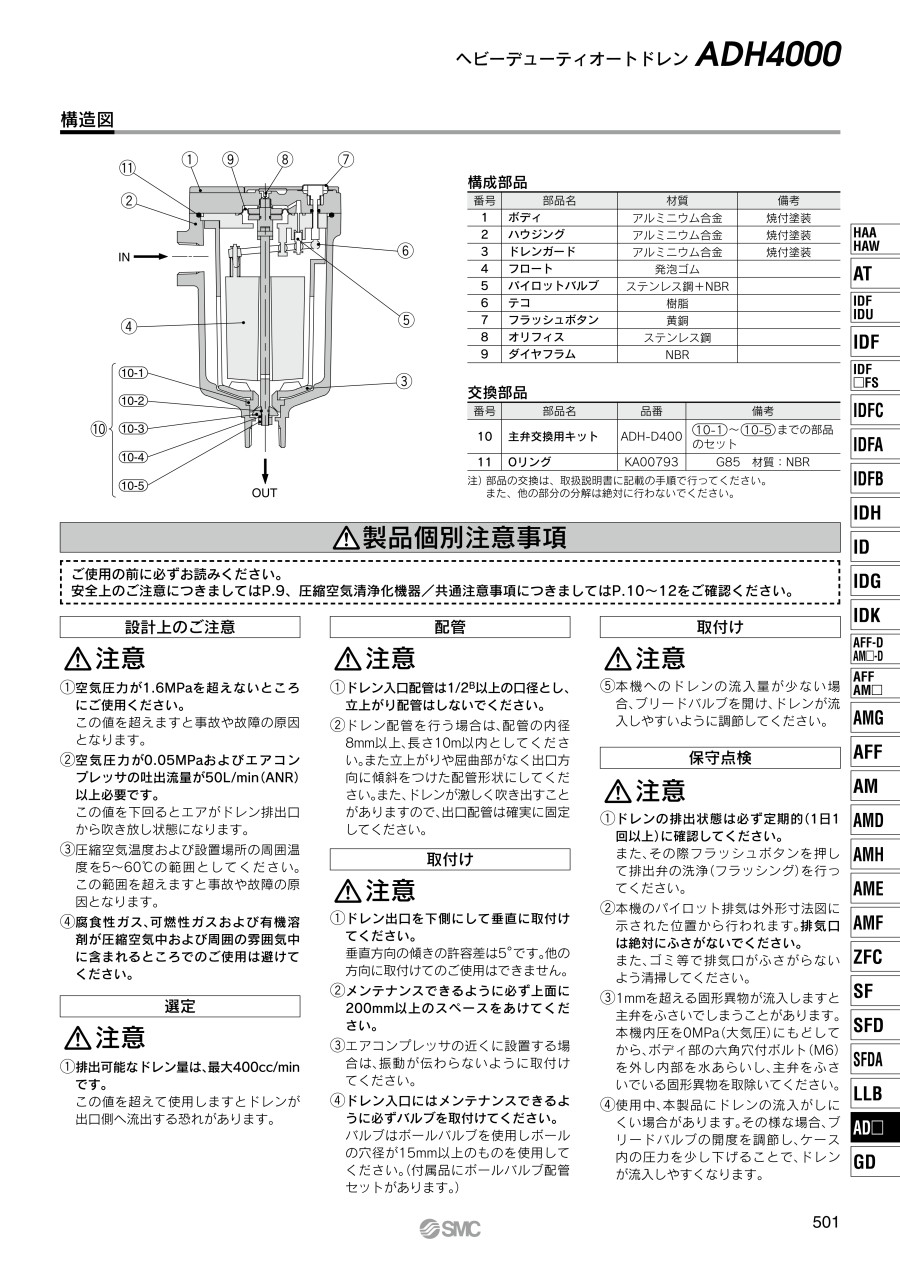

構造

構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	焼付塗装
2	ハウジング	アルミニウム合金	焼付塗装
3	ドレンガード	アルミニウム合金	焼付塗装
4	フロート	発泡ゴム	-
5	パイロットバルブ	ステンレス鋼+NBR	-
6	テコ	樹脂	-
7	フラッシュボタン	黄銅	-
8	オリフィス	ステンレス鋼	-
9	ダイヤフラム	NBR	-

交換部品

番号	部品名	型番	備考
10	主弁交換用キット	ADH-D400	（10-1）～（10-5）までの部品のセット
11	Oリング	KA00793	G85 材質：NBR

注）部品の交換は、取扱説明書に記載の手順で行ってください。
また、他の部分の分解は絶対に行わないでください。

型番リスト

表示件数

型番

種類

ドレン排出

ドレン排出動作方式

電源電圧

最高使用圧力

(MPa)

入口接続ねじの呼び

入口接続種類

出口接続種類

出口ねじの呼び

オプション

部品名

最小発注数量

ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	[R(Rc)] Rc	[R(Rc)] Rc	1/2B	なし（標準）	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	[R(Rc)] Rc	[R(Rc)] Rc	1/2B	ブラケットセット付属	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	[R(Rc)] Rc	[R(Rc)] Rc	1/2B	ブラケットセット付属/ボールバルブ配管セット付属	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	[R(Rc)] Rc	[R(Rc)] Rc	1/2B	ボールバルブ配管セット付属	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	G	G	1/2B	なし（標準）	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	G	G	1/2B	ブラケットセット付属	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	NPT	NPT	1/2B	なし（標準）	-	1個
ドレン排出器	自動排出	フロート式	無電源タイプ	1.6	[1/2B] 1/2B	NPT	NPT	1/2B	ブラケットセット付属	-	1個
関連部品	-	-	-	-	-	-	-	-	-	主弁交換用キット	1個

通常単価(税別) (税込単価)	通常出荷日

20,643円 ( 22,707円 )	在庫品1日目当日出荷可能
21,804円 ( 23,984円 )	6日目
21,890円 ( 24,079円 )	6日目
21,803円 ( 23,983円 )	在庫品1日目当日出荷可能
19,689円 ( 21,658円 )	6日目
20,796円 ( 22,876円 )	6日目
19,689円 ( 21,658円 )	6日目
20,796円 ( 22,876円 )	6日目
2,958円 ( 3,254円 )	19日目

詳細情報

基本情報

基本情報

保守管理が容易なヘビーデューティオートドレン ADH4000。
【特長】
・電源不要で無駄なエアの排出がありません
・ポペット弁構造により、異物による不具合を大幅に低減

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像には対象商品以外の製品が含まれております。ご注意ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
オートドレンバルブ AD402・600
SMC社のオートドレンバルブです。ドレンを自動的に、確実に排出して、人手が不要です。ケースガード標準装着で塵埃や錆に強く、作動が確実です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いSMC社のポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヘビーデューティオートドレン ADH4000のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QACの品番選択の際、ルブリケータの必要・不要はどのように判断すれば良いでしょうか？

ご使用されているアクチュエータが給油タイプの場合には必要となり、無給油タイプの場合には不要となります。
なお、無給油タイプの場合であっても、製品寿命を延ばす目的で給油することも可能です。
ただし一度給油した場合には、給油によりグリスが流されている事が想定されますので、給油を継続してください。

QF.R.LコンビネーションACは、屋外に設置できますか？

いいえ、屋内用です。やむをえず屋外に設置される場合は、ボックス内設置などで、雨風や紫外線が当たらないようにして下さい。
