サインロッドレスシリンダ ダイレクトマウント形 REARシリーズ
- 通常単価(税別)
- 18,378円～160,820円
- 税込単価
- 20,216円～176,902円
許容範囲内で回止めが可能なサインロッドレスシリンダ ダイレクトマウント形 RE...
詳細情報を確認する- ロッドレスシリンダ ジョイント形式
- マグネット式
- ガイド方式
- ダイレクトマウント形
- テーブル材質
- アルミニウム合金
- 特性
- なし
- 使用速度 (mm/s)
- 50::300
- 最高使用圧力 (MPa)
- 0.7
- 最低使用圧力 (MPa)
- 0.18
- テーブル表面処理
- 硬質アルマイト
未確定：候補が1,799型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
| チューブ内径（mm） | 10 | 15 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.18MPa | |||||
| 周囲温度および使用流体温度 | -10～+60℃（ただし凍結なきこと） | |||||
| 使用ピストン速度（MAX）注） | 50～300mm/s | |||||
| 給油 | 不要（無給油） | |||||
| ストローク長さ許容差（mm） | 0～250st：（0～+1.0）、251～1,000st：（0～+1.4）、1,001st～：（0～+1.8）、 | |||||
| 保持力（N） | 53.9 | 137 | 231 | 363 | 588 | 922 |
注）上記、使用ピストン速度は、最大速度を示します。ストローク端におけるボディ動き出しから、クッションストロークを抜け出すまで、約0.5秒（片側）および両端で約1秒かかります。
型式表示方法
構造
φ10（直径10mm）／φ15（直径15mm）
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | ボディ | アルミニウム合金 | 硬質アルマイト |
| （2） | シリンダチューブ | ステンレス | - |
| （3） | シャフト | ステンレス | - |
| （4） | ピストン側ヨーク | 圧廷鋼板 | 亜鉛クロメート |
| （5） | 外部移動子側ヨーク | 圧廷鋼板 | 亜鉛クロメート |
| （6） | 磁石A | - | - |
| （7） | 磁石B | - | - |
| （8） | ピストン | アルミニウム合金 | クロメート |
| （9） | スペーサ | 圧廷鋼板 | ニッケルめっき |
| （10） | 止め輪 | 炭素工具鋼 | 燐酸塩被膜 |
| （11） | クッションリング | ステンレス | - |
| （12） | エンドカバーA | アルミニウム合金 | 硬質アルマイト |
| （13） | エンドカバーB | アルミニウム合金 | 硬質アルマイト |
| （14） | アタッチメントリング | アルミニウム合金 | 硬質アルマイト |
| （15） | 軸用C形止め輪 | ステンレス | REAR10 |
| 硬鋼線材 | ニッケルめっき（REAR15） | ||
| （16） | 六角穴付止めねじ | クロム鋼 | ニッケルめっき |
| （17） | 押エ板 | アルミニウム合金 | - |
| ※（18） | シリンダチューブガスケット | NBR | - |
| ※（19） | ウェアリングA | 特殊樹脂 | - |
| ※（20） | ウェアリングB | 特殊樹脂 | - |
| ※（21） | ピストンパッキン | NBR | - |
| ※（22） | スクレーパ | NBR | - |
| ※（23） | クッションパッキン | NBR | - |
| （24） | 磁気シールド板 | 圧延鋼板 | ユニクロ |
| （25） | スイッチレール | アルミニウム合金 | 白色アルマイト |
| （26） | 磁石 | - | - |
| （27） | 六角穴付ボルト | クロム鋼 | ニッケルめっき |
| ※（28） | ウェアリングC | 特殊樹脂 | - |
交換部品／パッキンセット
| チューブ内径 （mm） | 手配番号 | 内容 |
|---|---|---|
| 10 | REAR10-PS | 注1）注2）上記番号（18）（20）（21）（22）（23）（28）のセット |
| 15 | REAR15-PS | 注1）上記番号（18）（19）（20）（21）（22）（23）（28）のセット |
注1）（23）クッションパッキンは、交換が困難な場合があります。
注2）φ10（直径10mm）の（19）ウェアリングA交換は、SMCへお問い合せください。
- ※ パッキンセットにはグリースパック（φ10（直径10mm）は5gと10g、φ15（直径15mm）は10g）が付属されます。
- ※ グリースパックのみ必要な場合は下記型番にて手配してください。
φ10（直径10mm）用グリース型番：GR-F-005（5g）外部摺動部用／GR-S-010（10g）チューブ内部用
φ15（直径15mm）用グリース型番：GR-S-010（10g）
リード線・コネクタ仕様
- リード線・コネクタ仕様の詳細は下記をご参照下さい。

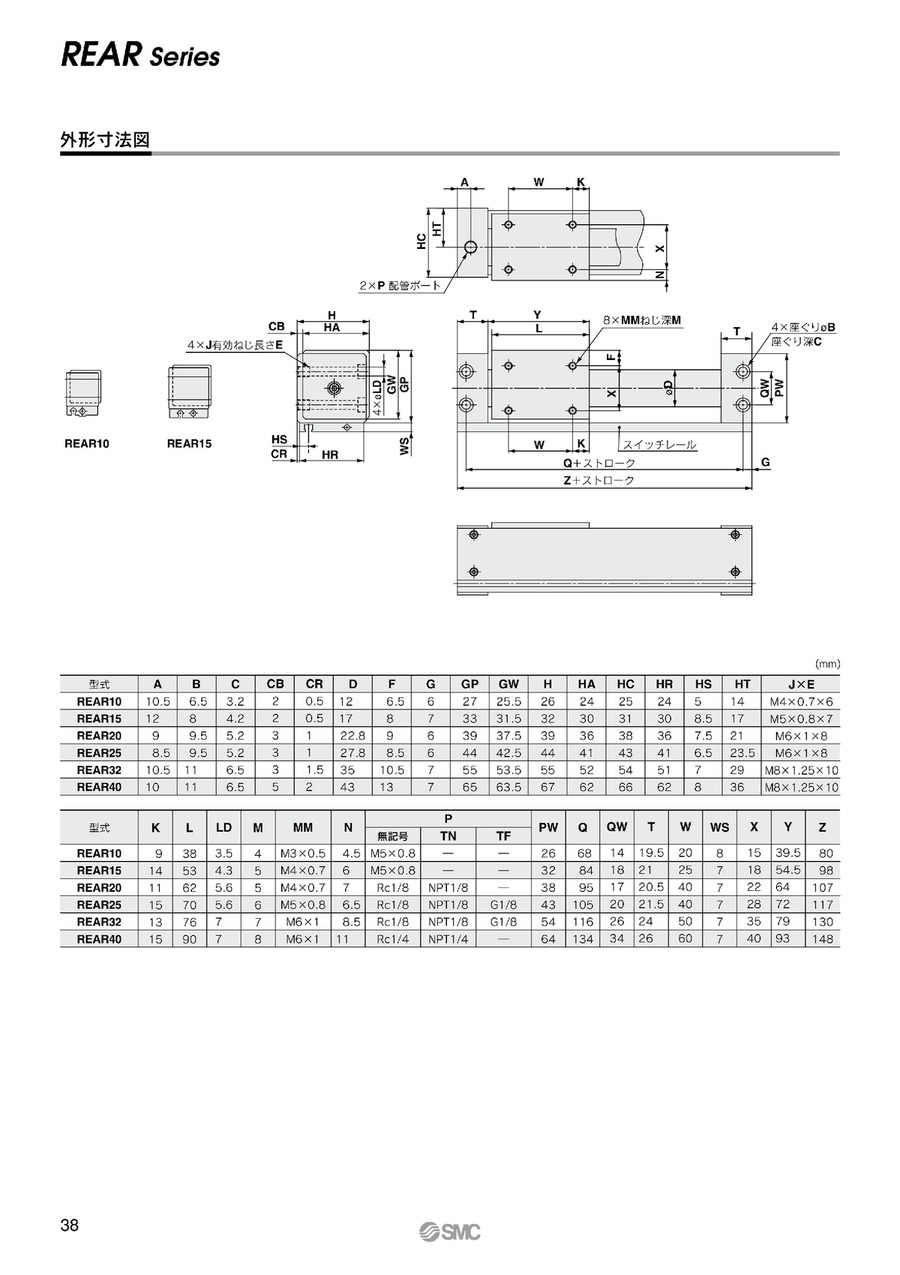

規格表
単位：mm
| 型番 | A | B | C | CB | CR | D | F | G | GP | GW | H | HA | HC | HR | HS | HT | J×E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| REAR10 | 10.5 | 6.5 | 3.2 | 2 | 0.5 | 12 | 6.5 | 6 | 27 | 25.5 | 26 | 24 | 25 | 24 | 5 | 14 | M4×0.7×6 |
| REAR15 | 12 | 8 | 4.2 | 2 | 0.5 | 17 | 8 | 7 | 33 | 31.5 | 32 | 30 | 31 | 30 | 8.5 | 17 | M5×0.8×7 |
| REAR20 | 9 | 9.5 | 5.2 | 3 | 1 | 22.8 | 9 | 6 | 39 | 37.5 | 39 | 36 | 38 | 36 | 7.5 | 21 | M6×1×8 |
| REAR25 | 8.5 | 9.5 | 5.2 | 3 | 1 | 27.8 | 8.5 | 6 | 44 | 42.5 | 44 | 41 | 43 | 41 | 6.5 | 23.5 | M6×1×8 |
| REAR32 | 10.5 | 11 | 6.5 | 3 | 1.5 | 35 | 10.5 | 7 | 55 | 53.5 | 55 | 52 | 54 | 51 | 7 | 29 | M8×1.25×10 |
| REAR40 | 10 | 11 | 6.5 | 5 | 2 | 43 | 13 | 7 | 65 | 63.5 | 67 | 62 | 66 | 62 | 8 | 36 | M8×1.25×10 |
| 型番 | K | L | LD | M | MM | N | P | PW | Q | QW | T | W | WS | X | Y | Z | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 無記号 | TN | TF | ||||||||||||||||
| REAR10 | 9 | 38 | 3.5 | 4 | M3×0.5 | 4.5 | M5×0.8 | - | - | 26 | 68 | 14 | 19.5 | 20 | 8 | 15 | 39.5 | 80 |
| REAR15 | 14 | 53 | 4.3 | 5 | M4×0.7 | 6 | M5×0.8 | - | - | 32 | 84 | 18 | 21 | 25 | 7 | 18 | 54.5 | 98 |
| REAR20 | 11 | 62 | 5.6 | 5 | M4×0.7 | 7 | Rc1/8 | NPT1/8 | - | 38 | 95 | 17 | 20.5 | 40 | 7 | 22 | 64 | 107 |
| REAR25 | 15 | 70 | 5.6 | 6 | M5×0.8 | 6.5 | Rc1/8 | NPT1/8 | G1/8 | 43 | 105 | 20 | 21.5 | 40 | 7 | 28 | 72 | 117 |
| REAR32 | 13 | 76 | 7 | 7 | M6×1 | 8.5 | Rc1/8 | NPT1/8 | G1/8 | 54 | 116 | 26 | 24 | 50 | 7 | 35 | 79 | 130 |
| REAR40 | 15 | 90 | 7 | 8 | M6×1 | 11 | Rc1/4 | NPT1/4 | - | 64 | 134 | 34 | 26 | 60 | 7 | 40 | 93 | 148 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,008円 ( 22,009円 ) | 19日目 |
22,907円 ( 25,198円 ) | 19日目 |
23,467円 ( 25,814円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
26,030円 ( 28,633円 ) | 19日目 |
18,378円 ( 20,216円 ) | 19日目 |
20,008円 ( 22,009円 ) | 19日目 |
22,907円 ( 25,198円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
20,008円 ( 22,009円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
20,008円 ( 22,009円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
20,008円 ( 22,009円 ) | 19日目 |
20,977円 ( 23,075円 ) | 19日目 |
21,785円 ( 23,964円 ) | 19日目 |
22,907円 ( 25,198円 ) | 19日目 |
23,467円 ( 25,814円 ) | 19日目 |
21,738円 ( 23,912円 ) | 19日目 |
21,458円 ( 23,604円 ) | 19日目 |
23,654円 ( 26,019円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
27,168円 ( 29,885円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
25,245円 ( 27,770円 ) | 19日目 |
29,228円 ( 32,151円 ) | 19日目 |
25,805円 ( 28,386円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
22,627円 ( 24,890円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
25,992円 ( 28,591円 ) | 19日目 |
24,964円 ( 27,460円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
25,245円 ( 27,770円 ) | 19日目 |
29,228円 ( 32,151円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
26,659円 ( 29,325円 ) | 19日目 |
18,378円 ( 20,216円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
23,187円 ( 25,506円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
23,187円 ( 25,506円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
18,606円 ( 20,467円 ) | 19日目 |
25,805円 ( 28,386円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
26,087円 ( 28,696円 ) | 19日目 |
25,245円 ( 27,770円 ) | 19日目 |
20,289円 ( 22,318円 ) | 19日目 |
23,187円 ( 25,506円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
23,375円 ( 25,713円 ) | 19日目 |
詳細情報
基本情報
許容範囲内で回止めが可能なサインロッドレスシリンダ ダイレクトマウント形 REARシリーズです。
【特長】
・最大速度300mm/sです
・シリンダをダイレクトに取付可能です
・オートスイッチが取付可能でシリンダからの飛出しがありません
・外観寸法がコンパクトです
・ボディ取付面が上面、片側側面で装着可能です
【用途】
・スペースが非常に狭い場合に使用
