マグネット式ロッドレスシリンダリニアガイド形 CY1Hシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 48,058円～337,373円特別価格

税込単価: 52,864円～371,110円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メカジョイント式ロッドレスシリンダカムフォロアガイド形 MY1Cシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

マグネット式ロッドレスシリンダダイレクトマウントタイプ CY3Rシリーズ

通常価格(税別)： 1,512円 (税込価格：1,663円)

通常出荷日：在庫品1日目

SMC社のマグネット式ロッドレスシリンダリニアガイド形 CY1Hシリーズ。【...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.2
テーブル表面処理
アルマイト
配管形式
集中配管形式
仕様
磁石内蔵

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が11,079型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

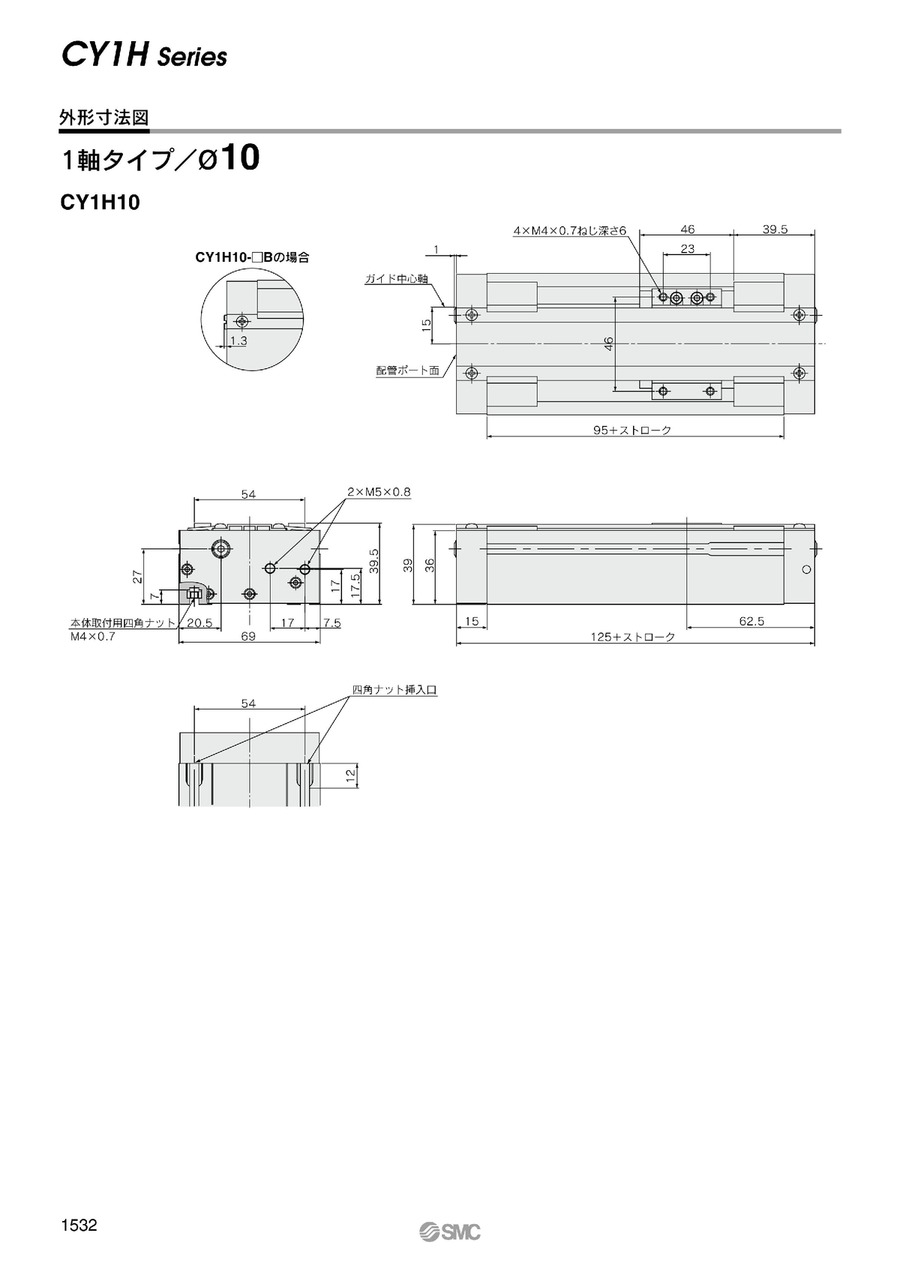

外形図

単位：mm

1軸タイプ／φ10（内径10）

製品仕様

型式表示方法

ショックアブソーバの型番

機種	形式	チューブ内径（mm）
機種	形式	10	15	20	25	32
CY1H	標準（ショックアブソーバRBシリーズ）	RB0805	RB0806	RB1006	RB1411	-
CY1H	ショックアブソーバ／ソフトタイプRJシリーズ搭載（-XB22）	RJ0806H		RJ1007H	RJ1412H	-
CY1HT	標準（ショックアブソーバRBシリーズ）	-	-	-	RB1411	RB2015
CY1HT	ショックアブソーバ／ソフトタイプRJシリーズ搭載（-XB22）	-	-	-	RJ1412H	-

※ ショックアブソーバの寿命はCY1Hシリンダ本体とは異なります。

製品仕様

チューブ内径（mm）	10	15	20	25	32
使用流体	空気
作動形式	複動形
最高使用圧力	0.7MPa
最低作動圧力	0.2MPa
保証耐圧力	1.05MPa
周囲温度および使用流体温度	-10～+60℃（ただし凍結なきこと）
使用ピストン速度	70～500mm/s
クッション（外部ストッパ）	両端ウレタンダンパ（標準）、ショックアブソーバ（オプション）
給油	不要（無給油）
ストローク長さ許容差	0～+1.8
保持力（N）	53.9	137	231	363	588
配管形式	集中配管形
配管接続口径	M5×0.8		Rc1/8

標準ストローク表

チューブ内径（mm）	軸数	標準ストローク（mm）^※	製作可能最大ストローク（mm）
10	1軸	100、200、300	500
15		100、200、300、400、500	750
20		100、200、300、400、500、600	1,000
25		100、200、300、400、500、600、800	1,200
25	2軸	100、200、300、400、500、600、800、1,000	1,200
32	2軸	100、200、300、400、500、600、800、1,000	1,500

※ ストロークは1mm刻みにて製作可能、最大ストロークまで対応できます。ただし、標準ストローク以外の中間ストロークは型番表示末尾に「-XB10」を追記、また、標準ストローク超～製作最大ストロークは、型番表示末尾に「XB11」を追記願います。

構造図例

1軸タイプ／CY1H

構成部品

番号	部品名	材質	備考
（1）	軌道台	アルミニウム合金	アルマイト
（2）	プレートA	アルミニウム合金	アルマイト
（3）	プレートB	アルミニウム合金	アルマイト
（4）	シリンダチューブ	ステンレス	-
（5）	ピストン	アルミニウム合金	クロメート
（6）	ピストンナット	炭素鋼	亜鉛クロメート（CY1H10,15を除く）
（7）	シャフト	ステンレス	-
（8）	ピストン側ヨーク	圧延鋼板	亜鉛クロメート
（9）	外部移動子側ヨーク	圧延鋼板	亜鉛クロメート
（10）	磁石A	-	-
（11）	磁石B	-	-
（12）	外部移動子チューブ	アルミニウム合金	-
（13）	スペーサ	圧延鋼板	ニッケルめっき
（14）	スペースリング	アルミニウム合金	クロメート（CY1H10を除く）
（15）	スライドテーブル	アルミニウム合金	アルマイト
（16）	サイドプレートA	アルミニウム合金	アルマイト
（17）	サイドプレートB	アルミニウム合金	アルマイト
（18）	内部ストッパ	アルミニウム合金	アルマイト
（19）	ストッパ	アルミニウム合金	アルマイト
（20）	ショックアブソーバ	-	RBシリーズ
（21）	アジャストボルト	クロムモリブデン鋼	ニッケルめっき
（22）	アジャスト用ダンパ	ウレタンゴム	-
（23）	リニアガイド	-	-
（24）	トップカバー	アルミニウム合金	アルマイト
（25）	ダストカバー	特殊樹脂	-
（26）	磁石（オートスイッチ用）	-	-
（27）	平行ピン	炭素鋼	ニッケルめっき
（28）	本体取付用四角ナット	炭素鋼	ニッケルめっき
※（29）	ウェアリングA	特殊樹脂	-
※（30）	ウェアリングB	特殊樹脂	-
※（31）	ピストンパッキン	NBR	-
※（32）	スクレーパ	NBR	-
※（33）	Oリング	NBR	-
※（34）	Oリング	NBR	-

※本体取付用四角ナットは、ストロークに限らず、4個付となります。

リード線・コネクタ仕様

リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

型番	A	EA	EB	H	HA	HB	HC	HG	HP	HT	J	L	LL	LW	M	MM	N	NL	NT
CY1H15	97	26.5	21	46	33.5	33.5	45	17	42	19	M5×0.8	106	44	71.5	M5×0.8	8	16.5	15	8
CY1H20	102.5	26.5	22	54	42.5	41.5	53	16	50	23.5	M5×0.8	108	48.5	75.5	M5×0.8	8	18	15	8
CY1H25	125	29	24	63	46	46	61.5	25	58.5	28	M6×1.0	138	56	86	M6×1.0	10	20.5	18	9

型番	P	PA	PB	PP	S	TW	W	XA	XB	Z	ZZ
CY1H15	M5×0.8	50	62	21	161	65	88.5	-	-	194	17.5
CY1H20	Rc1/8	50	65	23	169	70	92.5	-	-	205	19.5
CY1H25	Rc1/8	65	75	27	209	75	103	11.3	9.5	250	23.5

注意・禁止事項

使用上のご注意

※ 許容範囲内であれば直接負荷をかけて使用できますが、外部に案内機構を持つ負荷との接続の場合には十分な心出し作業が必要です。
※ ガイドは出荷時に調整されていますので、不用意に調整部の設定を動かさないでください。
※ 無給油で使用可能です。給油される場合は、タービン油1種（無添加）ISO VG32を給油してください。（マシン油、スピンドル油は使用不可）
※ シリンダに水や切削液などの液体飛散環境、水蒸気環境、付着性の異物および粉塵環境などシリンダ摺動部の潤滑性を悪化させるような環境でのご使用は避けてください。
※ マグネットカップリングがずれた状態で使用しないでください。
※ マグネット構成部（ピストン移動子、外部移動子）は、絶対分解しないでください。
