マグネット式ロッドレスシリンダ スライダ形・ボールブッシュ軸受 CY1Lシリーズ
- 通常単価(税別)
- 2,200円～201,971円
- 税込単価
- 2,420円～222,168円
SMC社のエアスライドテーブルです。【特長】・マグネットカップリング構造により...
詳細情報を確認する未確定：候補が29,443型番あります。
商品情報

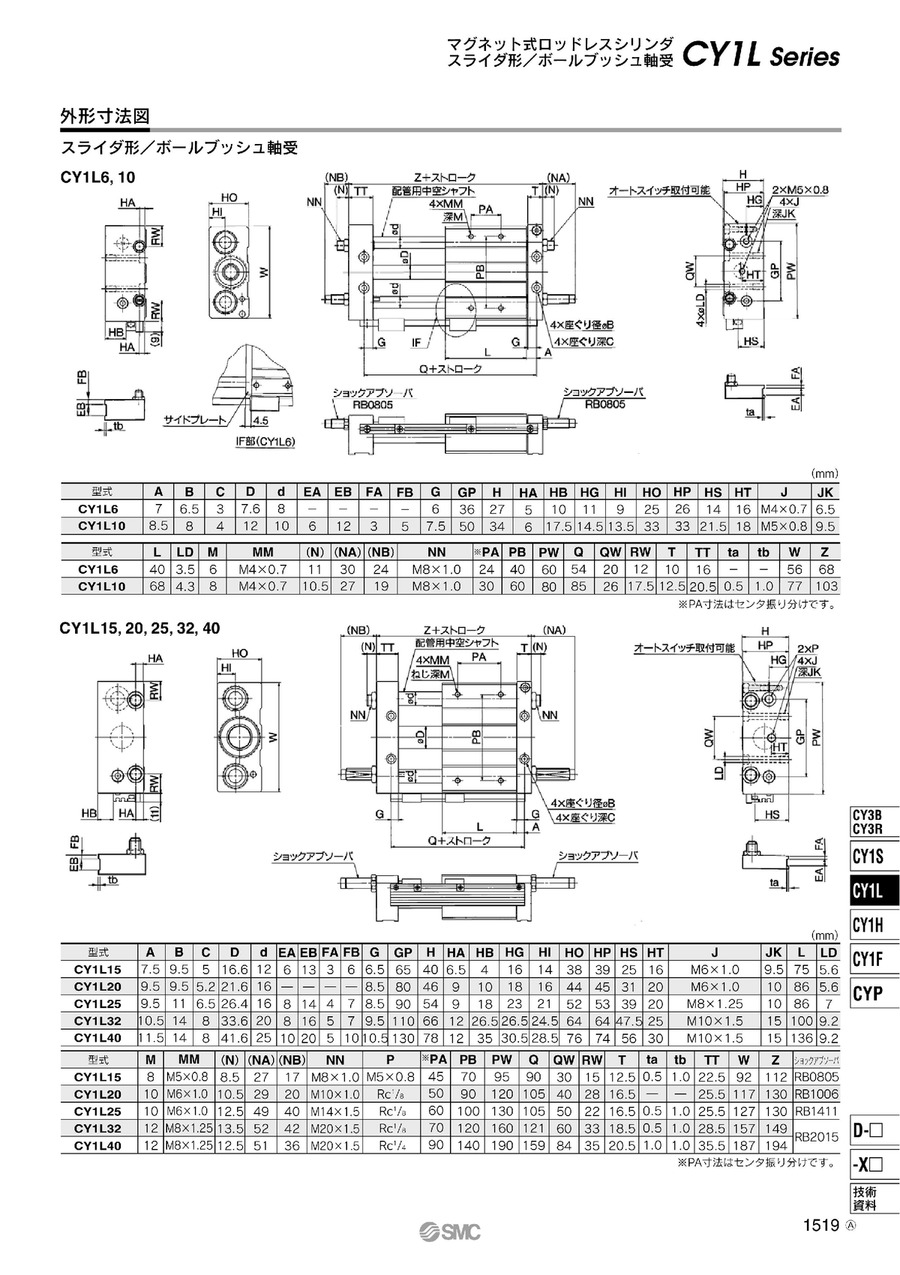

外形図
単位：mm
CY1L6、10
製品仕様
型式表示方法
製品仕様
| チューブ内径（mm） | 6 | 10 | 15 | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||||
| 保証耐圧力 | 1.05MPa | |||||||
| 最高使用圧力 | 0.7MPa | |||||||
| 最低作動圧力 | 0.18MPa | |||||||
| 周囲温度および使用流体温度 | -10～+60℃（ただし凍結なきこと） | |||||||
| ※使用ピストン速度 | 50～500mm/s | |||||||
| クッション | ラバークッション／ショックアブソーバ | |||||||
| 給油 | 不要（無給油） | |||||||
| ストローク長さ許容差（mm） | 0～250st：（0～+1.0）、251～1,000st：（0～+1.4）、1,001st～：（0～+1.8） | |||||||
| 保持力の種類 | Hタイプ | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 |
| Lタイプ | - | - | 81.4 | 154 | 221 | 358 | 569 | |
| 標準装備 | オートスイッチ取付用レール | |||||||
- ※ オートスイッチ付で、中間位置にオートスイッチを設定する場合、負荷（リレー、シーケンスコントローラetc）の応答時間によって検出可能なピストン最大速度が規制されます。
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） | 制作可能最大ストローク（mm） |
|---|---|---|
| 6 | 50、100、150、200 | 300 |
| 10 | 50、100、150、200、250、300 | 500 |
| 15 | 50、100、150、200、250、300、350 400、450、500 | 750 |
| 20 | 100、150、200、250、300、350 400、450、500、600、700、800 | 1,000 |
| 25 | 1,500 | |
| 32 | ||
| 40 | 100、150、200、250、300、350 400、450、500、600、700、800 900、1,000 | 1,500 |
注）中間ストロークは1mm毎での対応が可能です。
構造
CY1L6
CY1L10～40
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | スライドブロック | アルミニウム合金 | アルマイト |
| （2） | プレートA | アルミニウム合金 | アルマイト |
| （3） | プレートB | アルミニウム合金 | アルマイト |
| （4） | シリンダチューブ | ステンレス | - |
| （5） | ガイドシャフトA | 炭素鋼 | 硬質クロームめっき |
| （6） | ガイドシャフトB | 炭素鋼 | 硬質クロームめっき |
| （7） | ピストン | 注1）アルミニウム合金 | クロメート |
| （8） | シャフト | ステンレス | - |
| （9） | ピストン側ヨーク | 圧延鋼材 | 亜鉛クロメート |
| （10） | 外部移動子側ヨーク | 圧延鋼材 | 亜鉛クロメート |
| （11） | 磁石A | - | - |
| （12） | 磁石B | - | - |
| （13） | ピストンナット | 炭素鋼 | 亜鉛クロメートφ25～40（直径25～40mm） |
| （14） | 止め輪 | 炭素工具鋼 | 燐酸塩被膜 |
| （15） | 止め輪 | 炭素工具鋼 | 燐酸塩被膜 |
| （16） | 外部移動子チューブ | アルミニウム合金 | - |
| （17） | 移動子スペーサ | 圧延鋼材 | ニッケルめっき |
| （18） | スペーサ | 圧延鋼材 | ニッケルめっき |
| （19） | ボールブッシュ | - | - |
| （20） | プラグ | 黄銅 | ニッケルめっきφ25～40（直径25～40mm）のみ |
| （21） | アジャストボルトA | クロムモリブデン鋼 | ニッケルめっき |
| （22） | アジャストボルトB | クロムモリブデン鋼 | ニッケルめっき |
| （23） | ショックアブソーバ | - | - |
| （24） | 六角ナット | 炭素鋼 | ニッケルめっき |
| （25） | 六角ナット | 炭素鋼 | ニッケルめっき |
| （26） | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき |
| （27） | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき |
| （28） | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき |
| （29） | 六角穴付ボルト | クロムモリブデン鋼 | ニッケルめっき |
| （30） | スイッチ取付レール | アルミニウム合金 | - |
| （31） | オートスイッチ | - | - |
| （32） | 磁石（オートスイッチ用） | - | - |
| （33） | スチールボール | - | φ6（直径6mm）,φ10（直径10mm）,φ15（直径15mm）のみ |
| （34） | サイドカバー | 炭素鋼 | φ6（直径6mm）のみ |
| （35） | グリスカップ | 炭素鋼 | φ15（直径15mm）以上 |
| （36） | ウェアリングA | 特殊樹脂 | - |
| （37） | ウェアリング | 特殊樹脂 | - |
| （38） | ウェアリングB | 特殊樹脂 | - |
| （39） | シリンダチューブガスケット | NBR | - |
| （40） | ガイドシャフトガスケット | NBR | - |
| （41） | ピストンパッキン | NBR | - |
| （42） | スクレーパ | NBR | - |
注1）φ6（直径6mm）の場合、真ちゅう。
リード線・コネクタ仕様
- リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| 型番 | A | B | C | D | d | EA | EB | FA | FB | G | GP | H | HA | HB | HG | HI | HO | HP | HS | HT | J | JK |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CY1L6 | 7 | 6.5 | 3 | 7.6 | 8 | - | - | - | - | 6 | 36 | 27 | 5 | 10 | 11 | 9 | 25 | 26 | 14 | 16 | M4×0.7 | 6.5 |
| CY1L10 | 8.5 | 8 | 4 | 12 | 10 | 6 | 12 | 3 | 5 | 7.5 | 50 | 34 | 6 | 17.5 | 14.5 | 13.5 | 33 | 33 | 21.5 | 18 | M5×0.8 | 9.5 |
| 型番 | L | LD | M | MM | （N） | （NA） | （NB） | NN | ※PA | PB | PW | Q | QW | RW | T | TT | ta | tb | W | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CY1L6 | 40 | 3.5 | 6 | M4×0.7 | 11 | 30 | 24 | M8×1.0 | 24 | 40 | 60 | 54 | 20 | 12 | 10 | 16 | - | - | 56 | 68 |
| CY1L10 | 68 | 4.3 | 8 | M4×0.7 | 10.5 | 27 | 19 | M8×1.0 | 30 | 60 | 80 | 85 | 26 | 17.5 | 12.5 | 20.5 | 0.5 | 1.0 | 77 | 103 |
- ※ PA寸法はセンタ振り分けです。
注意・禁止事項
使用上のご注意
- ※ プレートとスライドブロックの間にご注意ください。
- ※ シリンダには、選定資料の許容値以上の負荷をかけないでください。
- ※ シリンダに水や切削液などの液体飛散環境、水蒸気環境、付着性の異物および粉塵環境などシリンダ摺動部の潤滑性を悪化させるような環境でのご使用は避けてください。
- ※ シリンダにグリースUPする場合は、製品に塗布しているグリースをご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,208円 ( 35,429円 ) | 19日目 |
39,082円 ( 42,990円 ) | 19日目 |
32,208円 ( 35,429円 ) | 19日目 |
34,712円 ( 38,183円 ) | 19日目 |
32,208円 ( 35,429円 ) | 19日目 |
32,208円 ( 35,429円 ) | 19日目 |
35,773円 ( 39,350円 ) | 19日目 |
35,773円 ( 39,350円 ) | 19日目 |
36,322円 ( 39,954円 ) | 19日目 |
36,322円 ( 39,954円 ) | 19日目 |
35,773円 ( 39,350円 ) | 19日目 |
36,869円 ( 40,556円 ) | 19日目 |
37,418円 ( 41,160円 ) | 19日目 |
35,773円 ( 39,350円 ) | 19日目 |
36,322円 ( 39,954円 ) | 19日目 |
33,996円 ( 37,396円 ) | 19日目 |
36,322円 ( 39,954円 ) | 19日目 |
35,773円 ( 39,350円 ) | 19日目 |
36,322円 ( 39,954円 ) | 19日目 |
35,590円 ( 39,149円 ) | 19日目 |
36,778円 ( 40,456円 ) | 19日目 |
37,325円 ( 41,058円 ) | 19日目 |
35,590円 ( 39,149円 ) | 19日目 |
36,138円 ( 39,752円 ) | 19日目 |
36,138円 ( 39,752円 ) | 19日目 |
37,600円 ( 41,360円 ) | 19日目 |
38,149円 ( 41,964円 ) | 19日目 |
41,533円 ( 45,686円 ) | 19日目 |
35,179円 ( 38,697円 ) | 19日目 |
37,691円 ( 41,460円 ) | 19日目 |
38,239円 ( 42,063円 ) | 19日目 |
41,685円 ( 45,854円 ) | 19日目 |
39,153円 ( 43,068円 ) | 19日目 |
37,691円 ( 41,460円 ) | 19日目 |
38,239円 ( 42,063円 ) | 19日目 |
37,691円 ( 41,460円 ) | 19日目 |
38,239円 ( 42,063円 ) | 19日目 |
37,691円 ( 41,460円 ) | 19日目 |
40,622円 ( 44,684円 ) | 19日目 |
38,239円 ( 42,063円 ) | 19日目 |
41,229円 ( 45,352円 ) | 19日目 |
35,509円 ( 39,060円 ) | 19日目 |
37,672円 ( 41,439円 ) | 19日目 |
41,346円 ( 45,481円 ) | 19日目 |
39,153円 ( 43,068円 ) | 19日目 |
39,702円 ( 43,672円 ) | 19日目 |
37,600円 ( 41,360円 ) | 19日目 |
38,698円 ( 42,568円 ) | 19日目 |
39,246円 ( 43,171円 ) | 19日目 |
38,149円 ( 41,964円 ) | 19日目 |
35,179円 ( 38,697円 ) | 19日目 |
39,153円 ( 43,068円 ) | 19日目 |
39,702円 ( 43,672円 ) | 19日目 |
34,792円 ( 38,271円 ) | 19日目 |
39,519円 ( 43,471円 ) | 19日目 |
43,083円 ( 47,391円 ) | 19日目 |
43,632円 ( 47,995円 ) | 19日目 |
43,083円 ( 47,391円 ) | 19日目 |
43,083円 ( 47,391円 ) | 19日目 |
43,632円 ( 47,995円 ) | 19日目 |
詳細情報
基本情報
SMC社のエアスライドテーブルです。
【特長】
・マグネットカップリング構造により幅広い応用性のある省スペースシリンダ。
・配管・配線処理が容易
・中空シャフトを採用し、配管が片側に集中しているため配管処理が容易。
・特殊スイッチレールの採用によりオートスイッチの取付けが可能。
・ショックアブソーバ、アジャストボルトを標準装備。
・高速使用によるストロークエンドでの衝撃吸収やストロークの微調整が可能。
商品担当おすすめ
SMC
マグネット式ロッドレスシリンダ スライダ形・すべり軸受 CY1Sシリーズ
SMC社のマグネット式ロッドレスシリンダ／スライダ形です。シリンダチューブ内・外周面にルブリテーナを装備し、潤滑保持性を向上しました。また、アジャスタボルトによるストローク位置再現性も向上しています。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
マグネット式ロッドレスシリンダ スライダ形・ボールブッシュ軸受 CY1Lシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCY□シリーズの中間ストロークは、製作可能か？
A
CY3B/R・CY1S/Lシリーズは、1mm刻みでの対応が可能です。
CY1H/Fシリーズは、型式表示末尾に「-XB10」の追記で、1mm刻みでの対応が可能です。
CYPシリーズは特注対応になります。
各シリーズのロングストロークについては、別途ご確認ください。
CY1H/Fシリーズは、型式表示末尾に「-XB10」の追記で、1mm刻みでの対応が可能です。
CYPシリーズは特注対応になります。
各シリーズのロングストロークについては、別途ご確認ください。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
エアスライドシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
コンパクトスライド MXHシリーズ
4.5通常価格(税別)：14,754円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
コンパクトスライド/MXHシリーズ
4通常価格(税別)：13,797円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
エアスライドテーブル MXQシリーズ アジャスタ・アジャストボルト
0通常価格(税別)：1,102円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
メカジョイント式ロッドレスシリンダ 基本形 MY3A/3Bシリーズ
4通常価格(税別)：928円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
マグネット式ロッドレスシリンダ ダイレクトマウントタイプ CY3Rシリーズ
3通常価格(税別)：1,512円～
通常出荷日:当日出荷可能在庫品1日目～
コガネイ
エアスライドシリンダ SUシリーズ
0通常価格(税別)：24,954円～
通常出荷日:8日目～
AirTAC（エアタック）
スライドユニット（リバーシブル） HLSシリーズ
0通常出荷日:9日目
AirTAC（エアタック）
【在庫品】スライドユニット（リバーシブル）
0通常価格(税別)：11,677円～
通常出荷日:当日出荷可能在庫品1日目
SMC
エアスライドテーブル 両側配管タイプ/MXQ□Aシリーズ
0通常価格(税別)：19,553円～
通常出荷日:当日出荷可能在庫品1日目～
