マグネット式ロッドレスシリンダ スライダ形・すべり軸受 CY1Sシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 23,854円～165,285円特別価格
- 税込単価
- 26,239円～181,814円特別価格
優れた潤滑保持性を実現、マグネット式ロッドレスシリンダ スライダ形 すべり軸受...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が18,357型番あります。
商品情報
外形図
CY1S／両側配管タイプ
CY1SG／集中配管タイプ
製品仕様
製品仕様
| チューブ内径（mm） | 6 | 10 | 15 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||||
| 保証耐圧力 | 1.05MPa | ||||||
| 最高使用圧力 | 0.7MPa | ||||||
| 最低作動圧力 | 0.18MPa | ||||||
| 周囲温度および使用流体温度 | -10～+60℃（ただし、凍結なきこと） | ||||||
| ※使用ピストン速度 | 50～400mm/s | ||||||
| クッション | ラバークッション／ショックアブソーバ | ||||||
| 給油 | 無給油 | ||||||
| ストローク長さ許容差（mm） | 0～250st：0～+1.0、251～1,000st：0～+1.4、1,001st～：0～+1.8 | ||||||
| 磁石保持力（N） | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 |
- ※ 中間位置にオートスイッチを設定する場合、負荷（リレー、シーケンスコントローラetc）の応答時間によって検出可能なピストン最大速度が規制されます。
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） | 製作可能 最大ストローク（mm） |
|---|---|---|
| 6 | 50、100、150、200 | 300 |
| 10 | 50、100、150、200、250、300 | 500 |
| 15 | 50、100、150、200、250、300、350、400、450、500 | 750 |
| 20 | 100、150、200、250、300、350、400、450、 500、600、700、800 | 1,000 |
| 25 | 1,500 | |
| 32 | ||
| 40 | 100、150、200、250、300、350、400、450、 500、600、700、800、900、1,000 | 1,500 |
- ※ 注1）製作可能最小ストロークは、スイッチなしまたはスイッチ1個付で15stまで、スイッチ付（2個付）は25stまでとなります。
- ※ 注2）スイッチ複数個付で、25stより短いストロークの場合（15stまで）は、X431（スイッチレール2本タイプ）をご検討ください。
質量表
（単位：kg）
| チューブ内径（mm） | 6 | 10 | 15 | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|---|---|---|
| CY1S□ | 基本質量 | 0.231 | 0.428 | 0.743 | 1.317 | 1.641 | 2.870 | 4.508 |
| 50ストローク割増質量 | 0.053 | 0.082 | 0.111 | 0.184 | 0.186 | 0.284 | 0.430 | |
| CY1SG□ | 基本質量 | 0.236 | 0.435 | 0.743 | 1.331 | 1.662 | 2.903 | 4.534 |
| 50ストローク割増質量 | 0.050 | 0.079 | 0.108 | 0.176 | 0.178 | 0.273 | 0.411 | |
計算方法／例：CY1SG25-500
基本質量（0ストローク時）：1.662kg／50ストローク割増質量：0.178kg
シリンダストローク：500st
1.662+0.178×500÷50=3.442kg
製品仕様
| 適用シリンダ | CY1S□6 | CY1S□10 | CY1S□15 | CY1S□20 | CY1S□25 | CY1S□32 | CY1S□40 |
|---|---|---|---|---|---|---|---|
| ショックアブソーバ型式 | RJ0604 | RJ0806H | RJ0806L | RJ1007L | RJ1412L | RJ2015H | RJ2015L |
| 最大吸収エネルギー（J） | 0.5 | 1 | 3 | 10 | 30 | ||
| 吸収ストローク（mm） | 4 | 6 | 7 | 12 | 15 | ||
| 衝突速度（m/s） | 0.05～1 | 0.05～2 | 0.05～1 | 0.05～1 | 0.05～1 | 0.05～2 | 0.05～1 |
| 最大使用頻度（cycle/min） | 80 | 80 | 70 | 45 | 25 | ||
| 最大許容推力（N） | 150 | 245 | 422 | 814 | 1961 | ||
| 周囲温度（℃） | -10～+60℃（ただし、凍結なきこと） | ||||||
※ 注）最大吸収エネルギー、最高使用頻度は常温（20～25℃程度）時の値となります。
構造
CY1S／両側配管タイプ
CY1SG／集中配管タイプ
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | 磁石A | - | - |
| 2 | ピストン側ヨーク | 圧延鋼材 | - |
| 3 | ピストン | アルミ合金 | - |
| ※4 | ピストンパッキン | NBR | - |
| ※5 | ウェアリングA | 特殊樹脂 | - |
| ※6 | ルブリテーナA | 特殊樹脂 | φ6（直径6mm）、φ10（直径10mm）は除く |
| 7 | シャフト | ステンレス | - |
| 8 | ピストンナット | 炭素鋼 | φ6（直径6mm）～φ15（直径15mm）は除く |
| 9 | スライドブロック | アルミ合金 | - |
| 10 | ブッシュ | 軸受合金 | - |
| 11 | 平行ピン | 炭素鋼 | - |
| 12 | 移動子スペーサ | 圧延鋼材 | - |
| ※13 | 移動子ガスケット | NBR | - |
| 14 | 止め輪 | 炭素工具鋼 | - |
| 15 | スイッチ用磁石 | - | - |
| 16 | 外部移動子チューブ | アルミ合金 | - |
| 17 | 磁石B | - | - |
| 18 | 外部移動子側ヨーク | 圧延鋼材 | - |
| ※19 | ウェアリングB | 特殊樹脂 | - |
| ※20 | ルブリテーナB | 特殊樹脂 | φ6（直径6mm）は除く |
| 21 | スペーサ | 圧延鋼材 | φ6（直径6mm）は除く |
| 22 | プレートA | アルミ合金 | - |
| 23a | プレートC | アルミ合金 | 両側配管の場合 |
| 23b | プレートB | アルミ合金 | 集中配管の場合 |
| ※24 | シリンダチューブガスケット | NBR | - |
| 25 | ダンパボルト | クロムモリブデン鋼 | - |
| 26 | ダンパー | ウレタンゴム | - |
| 27 | シリンダチューブ | ステンレス | - |
| 28 | ガイドシャフトB | 炭素鋼 | 硬質クロームめっき |
| 29a | ガイドシャフトC | 炭素鋼 | 硬質クロームめっき |
| 29b | ガイドシャフトA | 炭素鋼 | 硬質クロームめっき |
| 30 | スイッチレール | アルミ合金 | - |
| 31 | 六角穴付止めねじ | クロムモリブデン鋼 | - |
| 32 | 六角穴付ボルト | クロムモリブデン鋼 | - |
| 33 | 六角ナット | クロムモリブデン鋼 | - |
| 34 | 六角ナット | クロムモリブデン鋼 | - |
| 35 | 四角ナット | クロムモリブデン鋼 | - |
| 36 | SW付十字穴付小ねじ | クロムモリブデン鋼 | - |
| 37 | スイッチスペーサ | 特殊樹脂 | - |
| 38 | ポートプラグ | クロムモリブデン鋼 | φ6（直径6mm）、両側配管のみ |
| ※39 | ガイドシャフトガスケット | NBR | 集中配管の場合 |
| 40 | 鋼球 | 軸受鋼 | 集中配管の場合 |
| 41 | アジャストボルト | クロムモリブデン鋼 | - |
| 42 | オートスイッチ | - | - |
| 43 | ショックアブソーバ | - | - |
| 44 | ライナー | アルミ合金 | - |
- ※ 注1）パッキンセットの部品内容は、※印の部品となります。
- ※ 注2）オートスイッチとスイッチスペーサは、同梱出荷となります。
パッキンセット
| チューブ内径 （mm） | パッキンセット | |
|---|---|---|
| 手配品番 | 内容 | |
| 6 | CY1S6-Z-PS | 上記番号4、5、13、19、24、39 |
| 10 | CY1S10-Z-PS | 上記番号4、13、19、20、24、39 |
| 15 | CY1S15-Z-PS | 上記番号 4、5、6、13、19、 20、24、39 |
| 20 | CY1S20-Z-PS | |
| 25 | CY1S25-Z-PS | |
| 32 | CY1S32-Z-PS | |
| 40 | CY1S40-Z-PS | |
- ※ 注1）パッキンセットは、ø6（内径6mm）は4、5、13、19、24、39が、ø10（内径10mm）は4、13、19、20、24、39が、ø15（内径15mm）～ø40（内径40mm）は4、5、6、13、19、20、24、39が1セットとなっておりますので、各チューブ内径別の手配番号にて手配してください。
- ※ 注2）パッキンセットには、グリースパック（10g）が付属されます。
規格表
CY1S／両側配管タイプ
- ※ 注）上図はオートスイッチを取付けた場合を示します。オートスイッチおよびスイッチスペーサは同梱出荷となります。
CY1SG／集中配管タイプ
- ※ 注）上図はオートスイッチを取付けた場合を示します。オートスイッチおよびスイッチスペーサは同梱出荷となります。
選定サポート情報

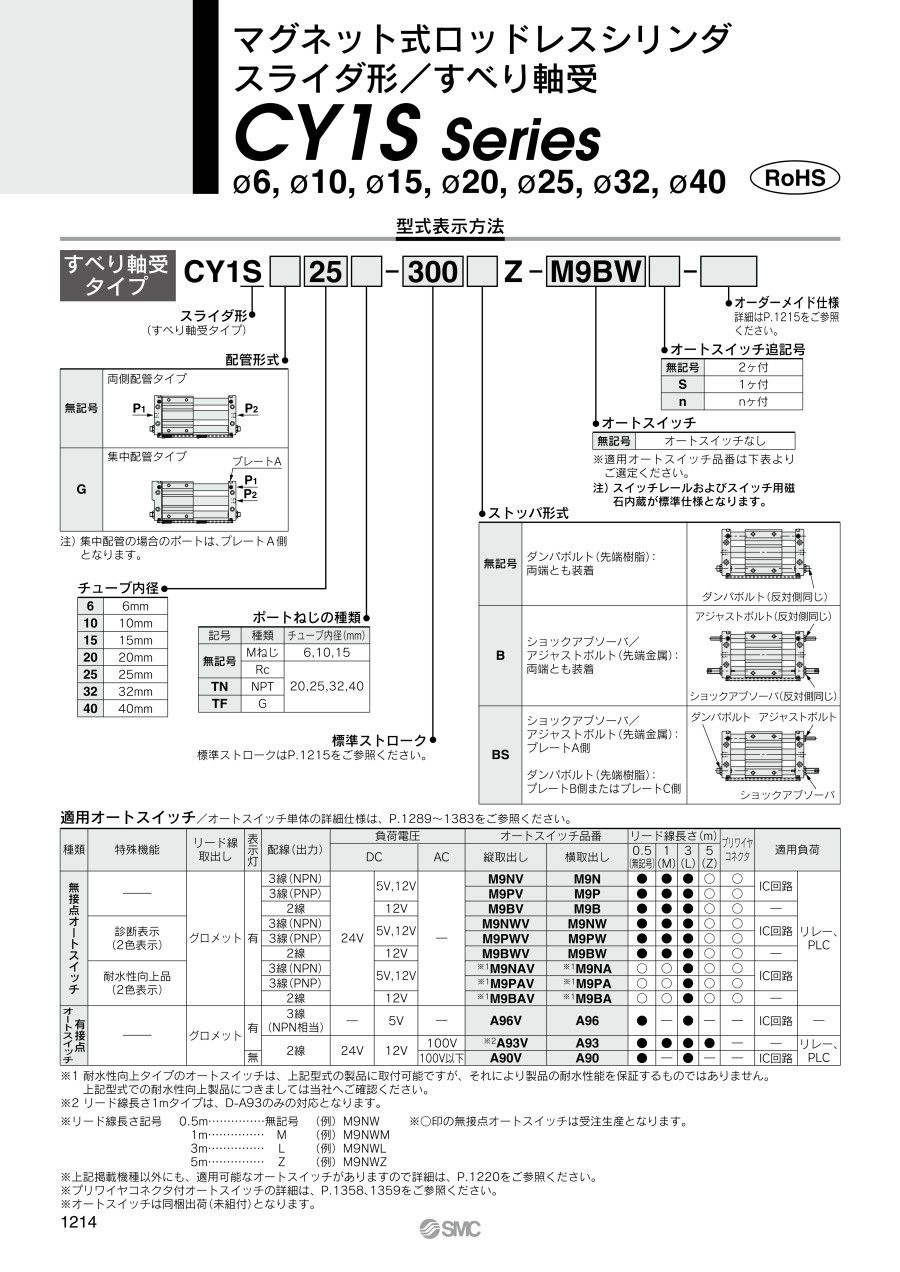

型式表示方法
適用オートスイッチ
- ※1耐水性向上タイプのオートスイッチは、上記型式の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。
上記型式での耐水性向上製品につきましてはメーカーへご確認ください。 - ※2リード線長さ1mタイプは、D-A93のみの対応となります。
- ※ オートスイッチは同梱出荷（未組付）となります。
製品仕様
製品仕様
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,030円 ( 45,133円 ) | 19日目 |
45,530円 ( 50,083円 ) | 19日目 |
47,105円 ( 51,816円 ) | 19日目 |
39,519円 ( 43,471円 ) | 19日目 |
48,354円43,518円 ( 47,870円 ) | 19日目 |
54,114円48,702円 ( 53,572円 ) | 19日目 |
48,657円 ( 53,523円 ) | 19日目 |
58,205円52,384円 ( 57,622円 ) | 19日目 |
41,074円 ( 45,181円 ) | 19日目 |
50,212円 ( 55,233円 ) | 19日目 |
42,627円 ( 46,890円 ) | 19日目 |
62,682円56,413円 ( 62,054円 ) | 19日目 |
57,448円51,703円 ( 56,873円 ) | 19日目 |
58,526円 ( 64,379円 ) | 19日目 |
45,733円 ( 50,306円 ) | 19日目 |
62,170円55,953円 ( 61,548円 ) | 19日目 |
114,521円103,068円 ( 113,375円 ) | 19日目 |
114,369円102,932円 ( 113,225円 ) | 19日目 |
119,340円 ( 131,274円 ) | 19日目 |
25,494円 ( 28,043円 ) | 19日目 |
27,600円 ( 30,360円 ) | 19日目 |
32,717円 ( 35,989円 ) | 19日目 |
40,525円 ( 44,578円 ) | 19日目 |
48,657円43,791円 ( 48,170円 ) | 19日目 |
37,600円 ( 41,360円 ) | 19日目 |
38,332円 ( 42,165円 ) | 19日目 |
39,154円 ( 43,069円 ) | 19日目 |
43,654円 ( 48,019円 ) | 19日目 |
49,414円44,472円 ( 48,919円 ) | 19日目 |
49,414円44,472円 ( 48,919円 ) | 19日目 |
35,469円 ( 39,016円 ) | 19日目 |
40,525円 ( 44,578円 ) | 19日目 |
47,292円42,562円 ( 46,818円 ) | 19日目 |
45,185円 ( 49,704円 ) | 19日目 |
45,732円 ( 50,305円 ) | 19日目 |
45,915円 ( 50,507円 ) | 19日目 |
41,169円 ( 45,286円 ) | 19日目 |
41,169円 ( 45,286円 ) | 19日目 |
49,344円44,409円 ( 48,850円 ) | 19日目 |
46,561円 ( 51,217円 ) | 19日目 |
33,584円 ( 36,942円 ) | 19日目 |
42,359円38,123円 ( 41,935円 ) | 19日目 |
38,975円 ( 42,873円 ) | 19日目 |
39,800円 ( 43,780円 ) | 19日目 |
48,738円43,864円 ( 48,250円 ) | 19日目 |
50,780円45,702円 ( 50,272円 ) | 19日目 |
55,380円49,842円 ( 54,826円 ) | 19日目 |
54,418円48,976円 ( 53,874円 ) | 19日目 |
54,449円49,004円 ( 53,904円 ) | 19日目 |
57,492円51,742円 ( 56,916円 ) | 19日目 |
72,003円 ( 79,203円 ) | 19日目 |
119,340円 ( 131,274円 ) | 19日目 |
125,144円 ( 137,658円 ) | 19日目 |
29,884円 ( 32,872円 ) | 19日目 |
25,699円 ( 28,269円 ) | 19日目 |
25,699円 ( 28,269円 ) | 19日目 |
23,854円 ( 26,239円 ) | 19日目 |
31,155円 ( 34,271円 ) | 19日目 |
28,952円 ( 31,847円 ) | 19日目 |
30,245円 ( 33,270円 ) | 19日目 |
詳細情報
基本情報
優れた潤滑保持性を実現、マグネット式ロッドレスシリンダ スライダ形 すべり軸受 CY1Sシリーズ。
【特長】
・シリンダチューブ内/外周面にルブリテーナを装備し耐久性向上
・ショックアブソーバ付きにアジャストボルトを併設し、ストローク位置を確実に保持再現
・スライドブロックデザイン変更、プレートスリム化により質量削減
・取付互換/全長短縮を両立
・両側配管タイプと集中配管タイプの選択が可能
・3通りのアジャスタ形式が選択可能
・オートスイッチ取付性向上
・ショックアブソーバには搬送物のソフト停止を実現したソフトタイプ/RJシリーズを設定
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
商品担当おすすめ
SMC
マグネット式ロッドレスシリンダ スライダ形・ボールブッシュ軸受 CY1Lシリーズ
マグネット式ロッドレスシリンダ／スライダ形です。中空シャフトを採用し配管が片側に集中しているため、配管処理が容易です。ショックアブソーバ、アジャストボルトを標準装備しています。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
マグネット式ロッドレスシリンダ スライダ形・すべり軸受 CY1Sシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCY□シリーズの中間ストロークは、製作可能か？
A
CY3B/R・CY1S/Lシリーズは、1mm刻みでの対応が可能です。
CY1H/Fシリーズは、型式表示末尾に「-XB10」の追記で、1mm刻みでの対応が可能です。
CYPシリーズは特注対応になります。
各シリーズのロングストロークについては、別途ご確認ください。
CY1H/Fシリーズは、型式表示末尾に「-XB10」の追記で、1mm刻みでの対応が可能です。
CYPシリーズは特注対応になります。
各シリーズのロングストロークについては、別途ご確認ください。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
エアスライドシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
コンパクトスライド MXHシリーズ
4.5通常価格(税別)：14,754円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
コンパクトスライド/MXHシリーズ
4通常価格(税別)：13,797円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
エアスライドテーブル MXQシリーズ アジャスタ・アジャストボルト
0通常価格(税別)：1,102円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
メカジョイント式ロッドレスシリンダ 基本形 MY3A/3Bシリーズ
4通常価格(税別)：928円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
マグネット式ロッドレスシリンダ ダイレクトマウントタイプ CY3Rシリーズ
3通常価格(税別)：1,512円～
通常出荷日:当日出荷可能在庫品1日目～
コガネイ
エアスライドシリンダ SUシリーズ
0通常価格(税別)：24,954円～
通常出荷日:8日目～
AirTAC（エアタック）
スライドユニット（リバーシブル） HLSシリーズ
0通常出荷日:9日目
AirTAC（エアタック）
【在庫品】スライドユニット（リバーシブル）
0通常価格(税別)：11,677円～
通常出荷日:当日出荷可能在庫品1日目
SMC
エアスライドテーブル 両側配管タイプ/MXQ□Aシリーズ
0通常価格(税別)：19,553円～
通常出荷日:当日出荷可能在庫品1日目～
