メカジョイント式ロッドレスシリンダ リニアガイド形 MY2H／HTシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 1,267円～403,836円特別価格
- 税込単価
- 1,394円～444,220円特別価格
高さを抑えた薄形・低重心設計 メカジョイント式ロッドレスシリンダ リニアガイド...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が10,045型番あります。
商品情報

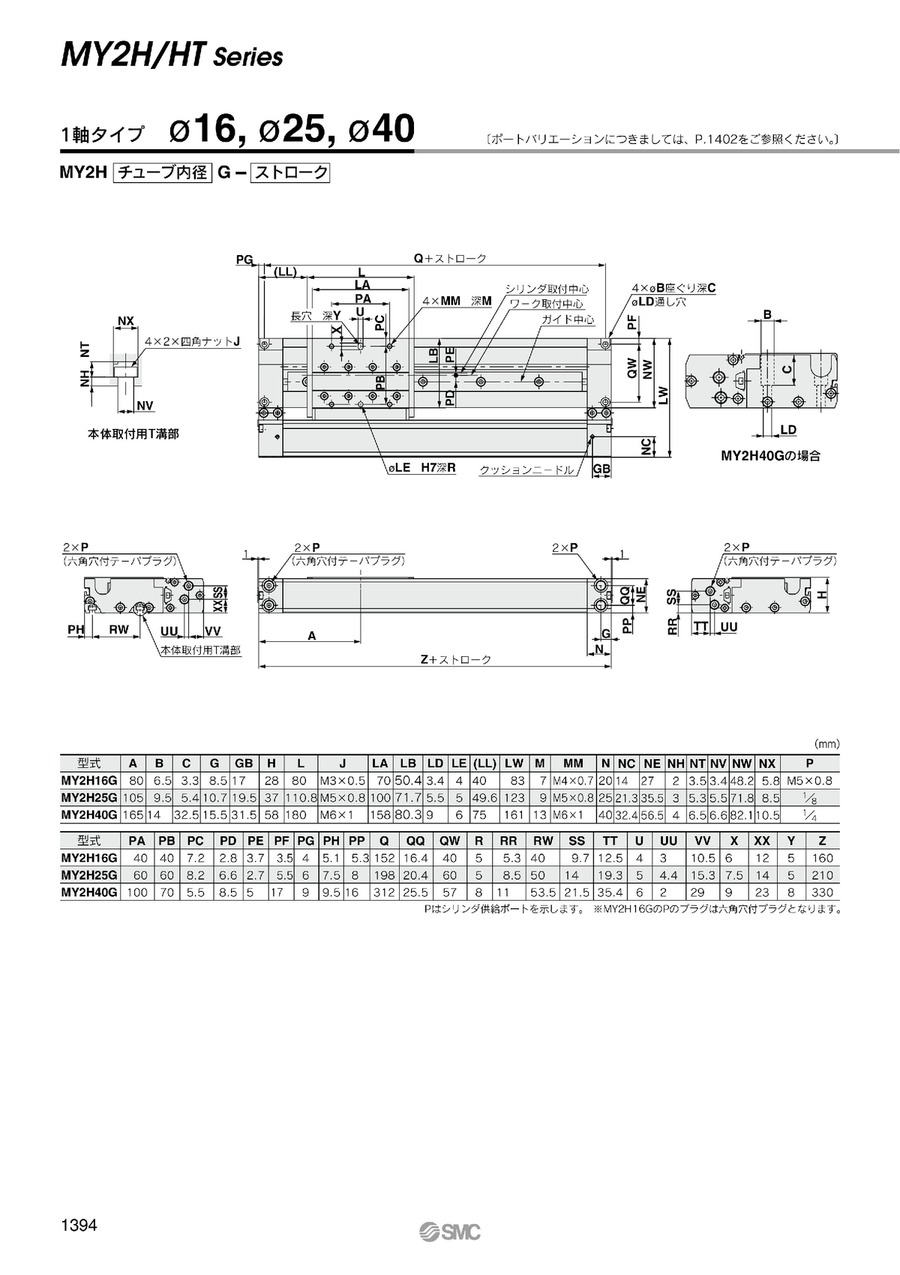

外形図
MY2H チューブ内径 G - ストローク
製品仕様
| チューブ内径（mm） | 16 | 25 | 40 |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 作動形式 | 複動形 | ||
| 使用圧力範囲 | 0.15～0.8MPa | 0.1～0.8MPa | |
| 保証耐圧力 | 1.2MPa | ||
| 周囲温度および使用流体温度 | 5～60℃ | ||
| クッション | エアクッション、ショックアブソーバ | ||
| 給油 | 不要（無給油） | ||
| ストローク長さ許容差 | 0～+1.8 | ||
| 配管接続口径 | M5×0.8 | Rc1/8 | Rc1/4 |
型式表示方法
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -X168 | ヘリサートねじ仕様 |
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -XB10 | 中間ストローク（専用ボディ使用） |
| -XB11 | ロングストロークタイプ |
| -XB20 | アジャストボルト付ストローク調整ユニット |
| -XB22 | ショックアブソーバ／ソフトタイプRJシリーズ搭載 |
| -XC56 | ノックピン穴付 |
1軸タイプ／MY2H 構造図
■構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| （2） | 軌道台 | アルミニウム合金 | アルマイト |
| （3） | ヘッドカバーWR | アルミニウム合金 | 硬質アルマイト |
| （4） | ヘッドカバーWL | アルミニウム合金 | 硬質アルマイト |
| （5） | スライドテーブル | アルミニウム合金 | 硬質アルマイト |
| （6） | ピストンヨーク | アルミニウム合金 | 硬質アルマイト |
| （7） | ピストン | アルミニウム合金 | クロメート |
| （8） | ウエアリング | 特殊樹脂 | - |
| （9） | ベルトセパレータ | 特殊樹脂 | - |
| （10） | 平行ピン | ステンレス | - |
| （11） | クッションリング | アルミニウム合金 | アルマイト |
| （12） | クッションニードル | 圧延鋼材 | ニッケルめっき |
| （13） | ベルトクランプ | 特殊樹脂 | - |
| （16） | ガイド | - | - |
| （17） | エンドカバー | アルミニウム合金 | 硬質アルマイト |
| （19） | 軸受 | 特殊樹脂 | - |
| （20） | エンドプレート | アルミニウム合金 | 硬質アルマイト |
| （21） | ストッパ | 炭素鋼 | 焼入後ニッケルめっき |
| （22） | トップカバー | ステンレス | - |
| （23） | 磁石 | - | - |
| （24） | 磁石 | - | - |
| （25） | シールマグネット | ゴム磁石 | - |
| （26） | 四角ナット | 炭素鋼 | クロメート |
| （27） | 四角ナット | 炭素鋼 | クロメート |
| （28） | スプリングピン | 炭素工具鋼 | - |
| （29） | 平行ピン | ステンレス | - |
| （30） | 六角穴付止めねじ | クロムモリブデン鋼 | 黒色亜鉛クロメート |
| （31） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （32） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （33） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （34） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （35） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （36） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （37） | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| （38） | スチールボール | バネ鋼鋼材 | ニッケルめっき |
| （44） | 六角穴付（テーパ）プラグ | 炭素鋼 | クロメート |
| （45） | 六角穴付（テーパ）プラグ | 炭素鋼 | クロメート |
| （46） | ルブリテーナ | 特殊樹脂 | - |
2軸タイプ／MY2HT 構造図
■交換部品／パッキンセット
| 番号 | 部品名 | 個数 | MY2H16G／MY2HT16G | MY2H25G／MY2HT25G | MY2H40G／MY2HT40G |
|---|---|---|---|---|---|
| （14） | シールベルト | 1 | MY16-16C-［ストローク］ | MY25-16C-［ストローク］ | MY40-16C-［ストローク］ |
| （15） | ダストシールバンド | 1 | MY2H16-16B-［ストローク］ | MY2H25-16B-［ストローク］ | MY2H40-16B-［ストローク］ |
| （43） | Oリング | 2 | KA00309 | KA00309 | KA00320 |
| （φ4（直径4mm）×φ1.8（直径1.8mm）×φ1.1（直径1.1mm）） | （φ4（直径4mm）×φ1.8（直径1.8mm）×φ1.1（直径1.1mm）） | （φ7.15（直径7.15mm）×φ3.75（直径3.75mm）×φ1.7（直径1.7mm）） | |||
| （18） | スクレーパ | 2 | MY2B16-PS | MY2B25-PS | MY2B40-PS |
| （39） | ピストンパッキン | 2 | |||
| （40） | クッションシール | 2 | |||
| （41） | チューブガスケット | 2 | |||
| （42） | Oリング | 4 |
- ※ パッキンセットには（18）、（39）、（40）、（41）、（42）が1セットとなっておりますので各チューブ内径の手配型番で手配してください。
- ※ パッキンセットには、グリースパック（10g）が付属されます。
（14）、（15）の単品出荷の場合、グリースパック（20g）が付属されます。
グリースパックのみ必要な場合は下記型番にて手配してください。
グリースパック型番：GR-S-010（10g）、GR-S-020（20g）
リード線・コネクタ仕様
- リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| 型番 | A | B | C | G | GB | H | L | J | LA | LB | LD | LE | （LL） | LW | M | MM |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MY2H16G | 80 | 6.5 | 3.3 | 8.5 | 17 | 28 | 80 | M3×0.5 | 70 | 50.4 | 3.4 | 4 | 40 | 83 | 7 | M4×0.7 |
| MY2H25G | 105 | 9.5 | 5.4 | 10.7 | 19.5 | 37 | 110.8 | M5×0.8 | 100 | 71.7 | 5.5 | 5 | 49.6 | 123 | 9 | M5×0.8 |
| MY2H40G | 165 | 14 | 32.5 | 15.5 | 31.5 | 58 | 180 | M6×1 | 158 | 80.3 | 9 | 6 | 75 | 161 | 13 | M6×1 |
| 型番 | N | NC | NE | NH | NT | NV | NW | NX | P | PA | PB | PC | PD | PE | PF | PG | PH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MY2H16G | 20 | 14 | 27 | 2 | 3.5 | 3.4 | 48.2 | 5.8 | M5×0.8 | 40 | 40 | 7.2 | 2.8 | 3.7 | 3.5 | 4 | 5.1 |
| MY2H25G | 25 | 21.3 | 35.5 | 3 | 5.3 | 5.5 | 71.8 | 8.5 | 1/8 | 60 | 60 | 8.2 | 6.6 | 2.7 | 5.5 | 6 | 7.5 |
| MY2H40G | 40 | 32.4 | 56.5 | 4 | 6.5 | 6.6 | 82.1 | 10.5 | 1/4 | 100 | 70 | 5.5 | 8.5 | 5 | 17 | 9 | 9.5 |
| 型番 | PP | Q | QW | R | RR | RW | SS | TT | U | UU | VV | X | XX | Y | Z | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MY2H16G | 5.3 | 152 | 16.4 | 40 | 5 | 5.3 | 40 | 9.7 | 12.5 | 4 | 3 | 10.5 | 6 | 12 | 5 | 160 |
| MY2H25G | 8 | 198 | 20.4 | 60 | 5 | 8.5 | 50 | 14 | 19.3 | 5 | 4.4 | 15.3 | 7.5 | 14 | 5 | 210 |
| MY2H40G | 16 | 312 | 25.5 | 57 | 8 | 11 | 53.5 | 21.5 | 35.4 | 6 | 2 | 29 | 9 | 23 | 8 | 330 |
- ※ Pはシリンダ供給ポートを示します。
- ※ MY2H16GのPのプラグは六角穴付プラグとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
71,853円 ( 79,038円 ) | 19日目 |
82,992円74,692円 ( 82,161円 ) | 19日目 |
85,369円76,832円 ( 84,515円 ) | 19日目 |
84,207円75,786円 ( 83,365円 ) | 19日目 |
69,517円 ( 76,469円 ) | 19日目 |
74,846円 ( 82,331円 ) | 19日目 |
74,754円 ( 82,229円 ) | 19日目 |
77,371円 ( 85,108円 ) | 19日目 |
78,492円 ( 86,341円 ) | 19日目 |
87,106円78,395円 ( 86,235円 ) | 19日目 |
81,122円73,009円 ( 80,310円 ) | 19日目 |
84,019円75,617円 ( 83,179円 ) | 19日目 |
86,450円77,805円 ( 85,586円 ) | 19日目 |
86,639円77,975円 ( 85,773円 ) | 19日目 |
72,416円 ( 79,658円 ) | 19日目 |
84,019円75,617円 ( 83,179円 ) | 19日目 |
86,538円77,884円 ( 85,672円 ) | 19日目 |
86,918円78,226円 ( 86,049円 ) | 19日目 |
89,351円80,415円 ( 88,457円 ) | 19日目 |
89,255円80,329円 ( 88,362円 ) | 19日目 |
89,818円80,836円 ( 88,920円 ) | 19日目 |
88,977円80,079円 ( 88,087円 ) | 19日目 |
89,537円80,583円 ( 88,641円 ) | 19日目 |
75,315円 ( 82,847円 ) | 19日目 |
89,818円80,836円 ( 88,920円 ) | 19日目 |
99,308円89,377円 ( 98,315円 ) | 19日目 |
92,436円83,192円 ( 91,511円 ) | 19日目 |
78,213円 ( 86,034円 ) | 19日目 |
92,716円83,444円 ( 91,788円 ) | 19日目 |
92,717円83,445円 ( 91,790円 ) | 19日目 |
98,233円88,409円 ( 97,250円 ) | 19日目 |
95,613円86,051円 ( 94,656円 ) | 19日目 |
89,338円80,404円 ( 88,444円 ) | 19日目 |
89,807円80,826円 ( 88,909円 ) | 19日目 |
116,242円104,617円 ( 115,079円 ) | 19日目 |
75,502円 ( 83,052円 ) | 19日目 |
95,334円85,800円 ( 94,380円 ) | 19日目 |
95,894円86,304円 ( 94,934円 ) | 19日目 |
90,985円81,886円 ( 90,075円 ) | 19日目 |
96,315円86,683円 ( 95,351円 ) | 19日目 |
97,344円87,609円 ( 96,370円 ) | 19日目 |
107,062円96,355円 ( 105,991円 ) | 19日目 |
110,185円99,166円 ( 109,083円 ) | 19日目 |
94,587円85,128円 ( 93,641円 ) | 19日目 |
99,822円89,839円 ( 98,823円 ) | 19日目 |
100,943円90,848円 ( 99,933円 ) | 19日目 |
86,302円 ( 94,932円 ) | 19日目 |
103,796円93,416円 ( 102,758円 ) | 19日目 |
105,853円95,267円 ( 104,794円 ) | 19日目 |
106,415円95,773円 ( 105,350円 ) | 19日目 |
102,819円92,537円 ( 101,791円 ) | 19日目 |
103,515円93,163円 ( 102,479円 ) | 19日目 |
89,899円80,909円 ( 89,000円 ) | 19日目 |
104,497円94,047円 ( 103,452円 ) | 19日目 |
107,115円96,403円 ( 106,043円 ) | 19日目 |
112,351円101,115円 ( 111,227円 ) | 19日目 |
110,013円99,011円 ( 108,912円 ) | 19日目 |
101,784円91,605円 ( 100,766円 ) | 19日目 |
110,761円99,684円 ( 109,652円 ) | 19日目 |
106,741円96,066円 ( 105,673円 ) | 19日目 |
詳細情報
基本情報
高さを抑えた薄形・低重心設計 メカジョイント式ロッドレスシリンダ リニアガイド形。
【特長】
・搬送能力を損うことなく薄型化を実現。
・コンセプトにシリンダ高さ寸法の徹底した低減を計った。
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応。
・外形寸法は標準品と同一。
商品担当おすすめ
SMC
メカジョイント式ロッドレスシリンダ リニアガイド形 MY1Hシリーズ
SMC社のメカジョイント式ロッドレスシリンダ／リニアガイド形です。リニアガイドを採用し、高い繰り返し位置精度を実現しました。φ10～40（直径10～40mm）の小型・中型サイズのピック&プレースに最適です。
SMC
メカジョイント式ロッドレスシリンダ 基本形 MY1Bシリーズ
SMC社のメカジョイント式ロッドレスシリンダ／基本形です。ガイドを省いたシンプル設計で省スペース性を追求しました。条件に合わせて多様なガイドとの組合せが可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
メカジョイント式ロッドレスシリンダ リニアガイド形 MY2H／HTシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QMY□シリーズの中間ストロークは、専用ボディとなるのか、それともスペーサ等でストロークを調整するのか？
A
中間ストロークは下記リニアガイドタイプに設定されています。
MY1H , MY1HT , MY2H , MY2HT
これらは専用ボディにて1mm刻みで製作いたします。 (ただし、MY1H10は10mm刻み）型式表示末尾に「-XB10」を追記願います。
また、ロングストロークも同様に専用ボディにて製作いたします。 (ただし、MY1H10とMY1HT50・63を除く）型式表示末尾に「-XB11」を追記願います。
MY1H , MY1HT , MY2H , MY2HT
これらは専用ボディにて1mm刻みで製作いたします。 (ただし、MY1H10は10mm刻み）型式表示末尾に「-XB10」を追記願います。
また、ロングストロークも同様に専用ボディにて製作いたします。 (ただし、MY1H10とMY1HT50・63を除く）型式表示末尾に「-XB11」を追記願います。
Qメカジョイント式ロッドレスシリンダ（MY□シリーズ）の中間停止を、バルブを利用して行いたいのですが、どのような回路にすれば良いのですか？
A
メカジョイント式ロッドレスシリンダは、シール構造的に外部漏れがあります。
クローズドセンタバルブでは、エア漏れにより停止位置が保持できません。
中間停止には、3方弁を2個使った両側加圧か、3位置プレッシャセンタバルブを用いた両側加圧制御回路としてください。
クローズドセンタバルブでは、エア漏れにより停止位置が保持できません。
中間停止には、3方弁を2個使った両側加圧か、3位置プレッシャセンタバルブを用いた両側加圧制御回路としてください。
QMY□各シリーズの、①標準ストローク、②中間ストローク、③製作可能最大ストローク、④ロングストロークの製作は？
A
・MY1B(-Z)/MY1M(W)/MY1C(W)/MY2C/MY3□シリーズの、
①標準ストロークは、100～1,000ストロークは100mm刻み、1,200～2,000ストロークは200mm刻みです。
②標準ストローク内の中間ストロークは、標準型式のままで1mm刻みで製作します。
④ロングストロークは、製作可能最大ストロークまで、型式末尾に[-XB11]を付加して1mm刻みで製作します。
・MY1H(-Z)/MY2H/MY2HTシリーズの、①標準ストロークは、50～600ストロークで50mm刻みです。
・MY1HTの、①標準ストロークは、200～1,000ストロークは200mm刻み、及び1,500と2,000ストロークが標準です。
①標準ストロークは、100～1,000ストロークは100mm刻み、1,200～2,000ストロークは200mm刻みです。
②標準ストローク内の中間ストロークは、標準型式のままで1mm刻みで製作します。
④ロングストロークは、製作可能最大ストロークまで、型式末尾に[-XB11]を付加して1mm刻みで製作します。
・MY1H(-Z)/MY2H/MY2HTシリーズの、①標準ストロークは、50～600ストロークで50mm刻みです。
・MY1HTの、①標準ストロークは、200～1,000ストロークは200mm刻み、及び1,500と2,000ストロークが標準です。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
エアスライドシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
コンパクトスライド MXHシリーズ
4.5通常価格(税別)：14,754円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
コンパクトスライド/MXHシリーズ
4通常価格(税別)：13,797円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
メカジョイント式ロッドレスシリンダ 基本形 MY3A/3Bシリーズ
4通常価格(税別)：928円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
マグネット式ロッドレスシリンダ ダイレクトマウントタイプ CY3Rシリーズ
3通常価格(税別)：1,512円～
通常出荷日:当日出荷可能在庫品1日目～
コガネイ
エアスライドシリンダ SUシリーズ
0通常価格(税別)：24,954円～
通常出荷日:8日目～
AirTAC（エアタック）
【在庫品】スライドユニット（リバーシブル）
0通常価格(税別)：11,677円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
フローティングジョイント －スタンダ－ドめねじタイプ－
4.3通常価格(税別)：580円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
シリコンゴムプッシャ/ふっ素ゴムプッシャ めねじタイプ
4.5通常価格(税別)：1,260円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
フローティングジョイント フランジ取付型
4.9通常価格(税別)：530円～
通常出荷日:当日出荷可能在庫品1日目～
