メカジョイント式ロッドレスシリンダ 保護カバー付 MY1□Wシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 13,229円～398,761円特別価格
- 税込単価
- 14,552円～438,637円特別価格
全長を抑えたコンパクト設計のメカジョイント式ロッドレスシリンダ 保護カバー付き...
詳細情報を確認する商品情報
外形図
単位：mm
φ16（チューブ内径16mm）、φ20（チューブ内径20mm）
φ25（チューブ内径25mm）、φ32（チューブ内径32mm）、φ40（チューブ内径40mm）
φ50（チューブ内径50mm）、φ63（チューブ内径63mm）
製品仕様

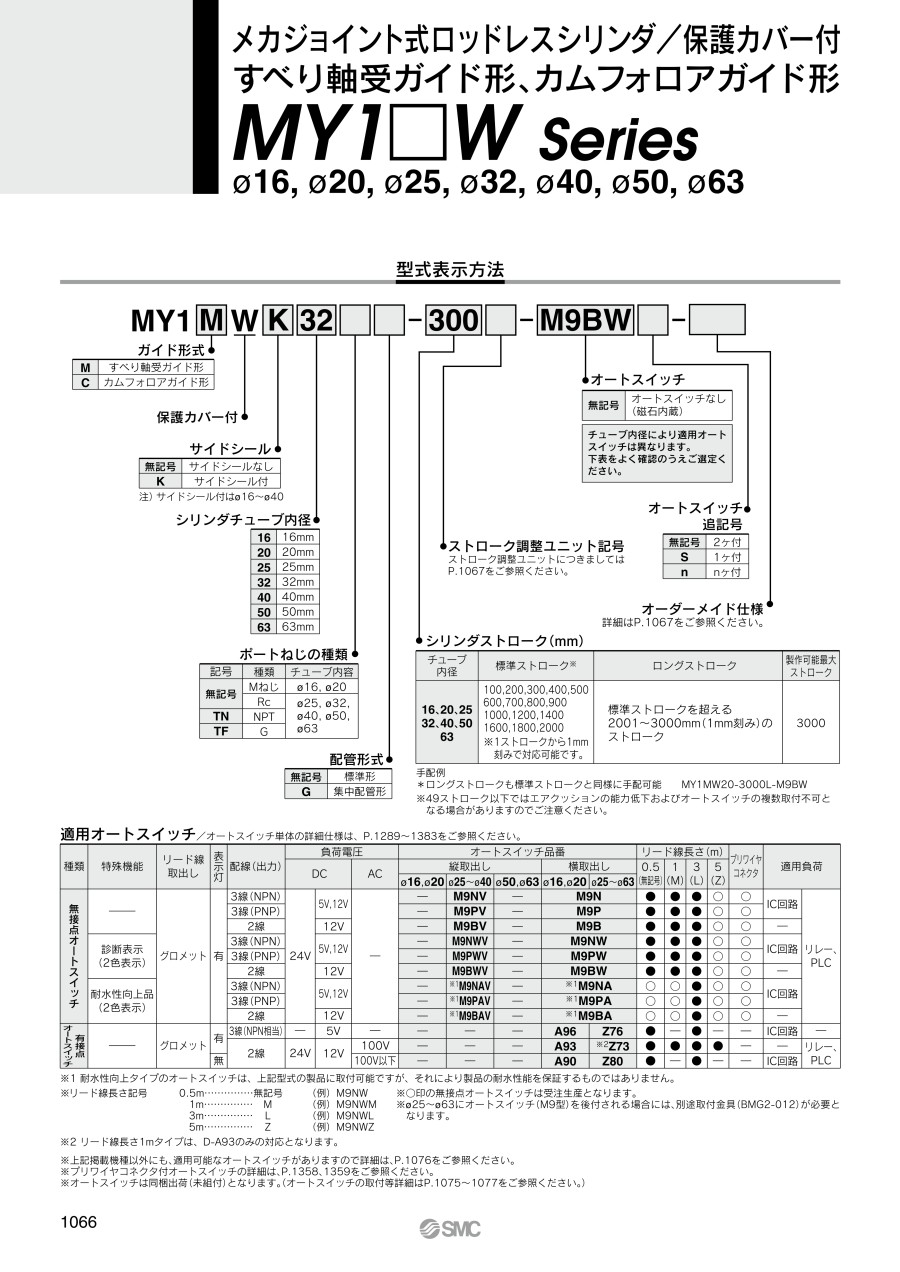

型式表示方法
製品仕様
| チューブ内径（mm） | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||||
| 作動形式 | 複動形 | |||||||
| 使用圧力範囲 | MY1MW：0.15～0.8MPa、MY1CW：0.1～0.8MPa | |||||||
| 保証耐圧力 | 1.2MPa | |||||||
| 周囲温度および使用流体温度 | 5～60℃ | |||||||
| クッション | エアクッション | |||||||
| 給油 | 無給油 | |||||||
| ストローク長さ許容差 | 1,000以下（0～+1.8） 1,001～3,000（0～+2.8） | 2,700以下（0～+1.8）、2,701～3,000（0～+2.8） | ||||||
| 配管接続口径 | 正面、側面ポート | M5×0.8 | Rc 1/8 | Rc 1/4 | Rc 3/8 | |||
| 底面ポート | φ4（接続口径4mm） | φ6（接続口径6mm） | φ8（接続口径8mm） | φ10（接続口径10mm） | ||||
- ※ ストローク微調整範囲はシリンダに取付けた時の片側の調整範囲です。
リード線・コネクタ仕様
- リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
チューブ内径16mm／20mm
単位：mm
チューブ内径25mm／32mm／40mm
チューブ内径50mm／63mm
底面集中配管用配管穴寸法表
※取り付け側はこの寸法にて加工してください。
商品特長詳細
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
99,063円89,156円 ( 98,072円 ) | 19日目 |
183,129円164,816円 ( 181,298円 ) | 19日目 |
183,689円165,320円 ( 181,852円 ) | 19日目 |
216,930円195,237円 ( 214,761円 ) | 19日目 |
242,033円217,829円 ( 239,612円 ) | 19日目 |
258,156円232,340円 ( 255,574円 ) | 19日目 |
238,432円214,588円 ( 236,047円 ) | 19日目 |
344,746円310,271円 ( 341,298円 ) | 19日目 |
69,031円62,127円 ( 68,340円 ) | 19日目 |
70,357円 ( 77,393円 ) | 19日目 |
86,674円78,006円 ( 85,807円 ) | 19日目 |
92,004円82,803円 ( 91,083円 ) | 19日目 |
66,850円60,165円 ( 66,182円 ) | 19日目 |
78,352円 ( 86,187円 ) | 19日目 |
61,990円 ( 68,189円 ) | 19日目 |
76,295円 ( 83,925円 ) | 19日目 |
85,646円77,081円 ( 84,789円 ) | 19日目 |
98,393円88,553円 ( 97,408円 ) | 19日目 |
100,041円90,036円 ( 99,040円 ) | 19日目 |
106,398円95,758円 ( 105,334円 ) | 19日目 |
91,161円82,044円 ( 90,248円 ) | 19日目 |
101,593円91,433円 ( 100,576円 ) | 19日目 |
101,540円91,386円 ( 100,525円 ) | 19日目 |
69,189円 ( 76,108円 ) | 19日目 |
66,945円 ( 73,640円 ) | 19日目 |
66,010円 ( 72,611円 ) | 19日目 |
74,665円 ( 82,132円 ) | 19日目 |
73,397円 ( 80,737円 ) | 19日目 |
82,203円73,982円 ( 81,380円 ) | 19日目 |
86,236円77,612円 ( 85,373円 ) | 19日目 |
90,268円81,241円 ( 89,365円 ) | 19日目 |
78,352円 ( 86,187円 ) | 19日目 |
83,911円75,519円 ( 83,071円 ) | 19日目 |
87,633円78,869円 ( 86,756円 ) | 19日目 |
83,911円75,519円 ( 83,071円 ) | 19日目 |
92,751円83,475円 ( 91,823円 ) | 19日目 |
77,885円 ( 85,674円 ) | 19日目 |
85,084円76,575円 ( 84,233円 ) | 19日目 |
89,291円80,361円 ( 88,397円 ) | 19日目 |
92,751円83,475円 ( 91,823円 ) | 19日目 |
85,616円77,054円 ( 84,759円 ) | 19日目 |
82,934円 ( 91,227円 ) | 19日目 |
86,674円78,006円 ( 85,807円 ) | 19日目 |
85,616円77,054円 ( 84,759円 ) | 19日目 |
91,510円82,359円 ( 90,595円 ) | 19日目 |
79,475円 ( 87,423円 ) | 19日目 |
90,882円81,793円 ( 89,972円 ) | 19日目 |
103,453円93,107円 ( 102,418円 ) | 19日目 |
101,308円91,177円 ( 100,295円 ) | 19日目 |
101,868円91,681円 ( 100,849円 ) | 19日目 |
94,342円84,907円 ( 93,398円 ) | 19日目 |
103,297円92,967円 ( 102,264円 ) | 19日目 |
87,322円78,589円 ( 86,448円 ) | 19日目 |
91,045円81,940円 ( 90,134円 ) | 19日目 |
92,472円83,224円 ( 91,546円 ) | 19日目 |
95,930円86,337円 ( 94,971円 ) | 19日目 |
81,063円 ( 89,169円 ) | 19日目 |
92,472円83,224円 ( 91,546円 ) | 19日目 |
81,063円 ( 89,169円 ) | 19日目 |
92,472円83,224円 ( 91,546円 ) | 19日目 |
詳細情報
基本情報
全長を抑えたコンパクト設計のメカジョイント式ロッドレスシリンダ 保護カバー付き MY1□Wシリーズ。
【特長】
・防塵、耐水性に優れた保護カバー付
・耐水性向上無接点オートスイッチの取付けが可能
・粉塵、水滴飛散環境での防塵、耐水性が向上
・サイドシールによりボディ側面の防塵、耐水性も向上
・ベースシリンダのオプションもそのまま使用可能
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
商品担当おすすめ
SMC
メカジョイント式ロッドレスシリンダ 基本形 MY1Bシリーズ
メカジョイント式ロッドレスシリンダ／基本形です。ガイドを省いたシンプル設計で省スペース性を追求しました。条件に合わせて多様なガイドとの組合せが可能です。
SMC
メカジョイント式ロッドレスシリンダ リニアガイド形 MY2H／HTシリーズ
メカジョイント式ロッドレスシリンダ／リニアガイド形です。MY1Hシリーズとし、高さが最大30%低減しました。ワークを取付けたまま駆動部シリンダの交換が可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
MY1H , MY1HT , MY2H , MY2HT
これらは専用ボディにて1mm刻みで製作いたします。 (ただし、MY1H10は10mm刻み）型式表示末尾に「-XB10」を追記願います。
また、ロングストロークも同様に専用ボディにて製作いたします。 (ただし、MY1H10とMY1HT50・63を除く）型式表示末尾に「-XB11」を追記願います。
