メカジョイント式ロッドレスシリンダ リニアガイド形 MY1Hシリーズ
- 通常単価(税別)
- 2,078円～171,604円
- 税込単価
- 2,286円～188,764円
リニアガイドを採用したメカジョイント式ロッドレスシリンダ リニアガイド形 MY...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が13,229型番あります。
商品情報
外形図
単位：mm
MY1H10G-ストローク

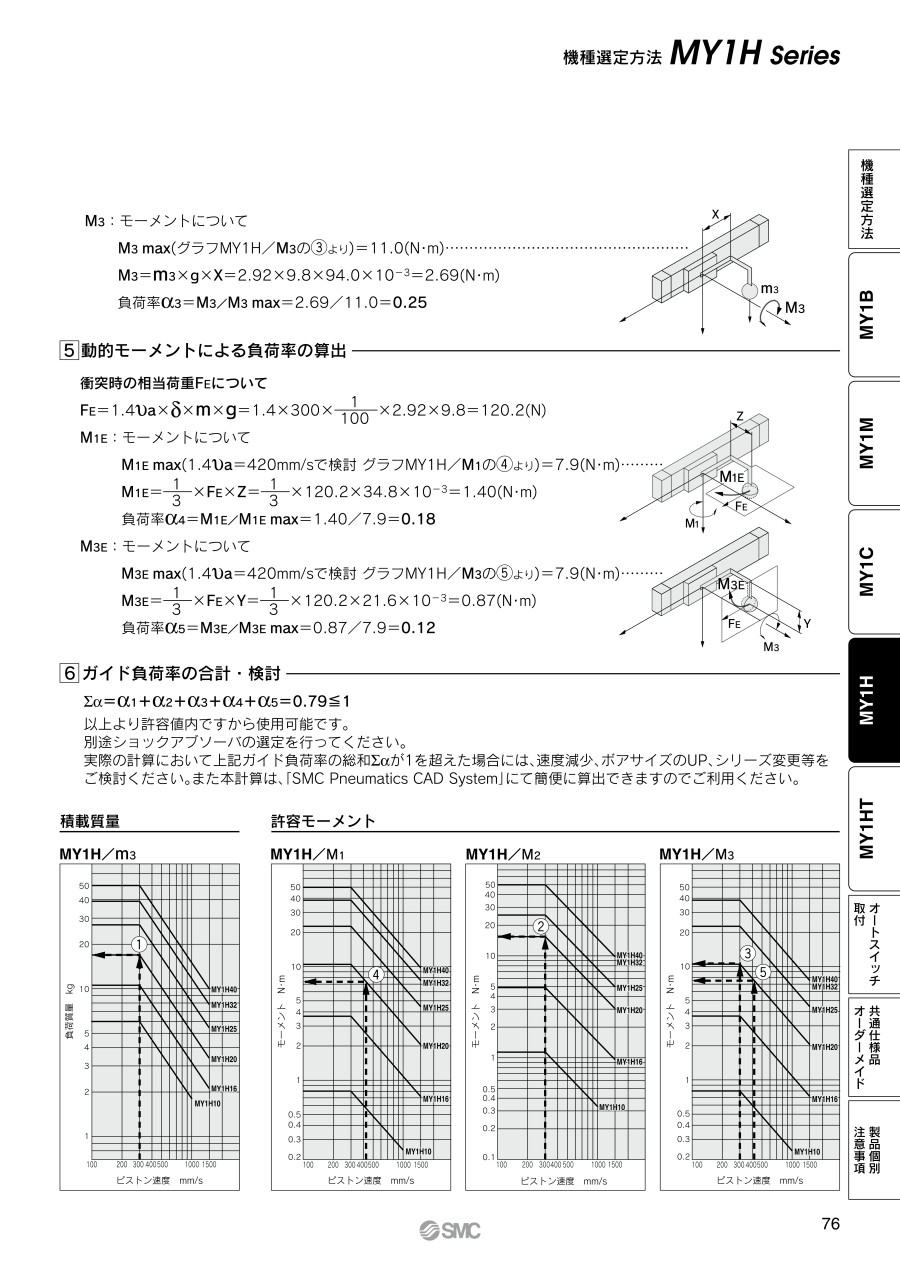

製品仕様
MY1Hシリーズ 商品イメージ
| チューブ内径（mm） | 10 | 16 | 20 | |
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 作動形式 | 複動形 | |||
| 使用圧力範囲 | 0.2～0.8MPa | 0.15～0.8MPa | ||
| 保証耐圧力 | 1.2MPa | |||
| 周囲温度および使用流体温度 | 5～60℃ | |||
| クッション | ラバークッション | エアクッション | ||
| 給油 | 無給油 | |||
| ストローク長さ許容差 | 0～+1.8 | |||
| 配管接続口径 | 正面、側面ポート | M5×0.8 | ||
| 底面ポート | - | φ4（直径4mm） | ||
型式表示方法
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -X168 | ヘリサートねじ仕様 |
製品仕様
| 表示記号 | 仕様／内容 |
|---|---|
| -XB10 | 中間ストローク（専用ボディー使用） |
| -XB11 | ロングストロークタイプ |
| -XB22 | ショックアブソーバ／ソフトタイプRJシリーズ搭載 |
| -XB56 | ノックピン穴付 |
| -XB67 | ダストシールバンドNBRゴムライニング仕様 |
構造図例
集中配管形
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 2 | ヘッドカバー WR | アルミニウム合金 | 塗装 |
| 3 | ヘッドカバー WL | アルミニウム合金 | 塗装 |
| 4 | ピストンヨーク | アルミニウム合金 | 硬質アルマイト |
| 5 | ピストン | アルミニウム合金 | クロメート |
| 6 | エンドカバー | 特殊樹脂 | - |
| 7 | ウェアリング | 特殊樹脂 | - |
| 8 | ダンパ | ポリウレタンゴム | - |
| 9 | ホルダ | ステンレス | - |
| 10 | ストッパ | 炭素鋼 | ニッケルめっき |
| 11 | ベルトセパレータ | 特殊樹脂 | - |
| 12 | シールマグネット | ゴム磁石 | - |
| 15 | ベルトクランプ | 特殊樹脂 | - |
| 20 | 軸受 | 特殊樹脂 | - |
| 21 | スペーサ | クロムモリブデン鋼 | ニッケルめっき |
| 22 | スプリングピン | ステンレス | - |
| 23 | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| 24 | 十字穴付バインド小ねじ | 炭素鋼 | クロメート |
| 25 | 六角穴付止めねじ | 炭素鋼 | 黒色亜鉛クロメート |
| 26 | 六角穴付プラグ | 炭素鋼 | クロメート |
| 27 | 磁石 | - | - |
| 28 | スライドテーブル | アルミニウム合金 | 硬質アルマイト |
| 29 | ヘッドプレート | ステンレス | - |
| 30 | ルブリテーナ | 特殊樹脂 | - |
| 31 | リニアガイド | - | - |
| 32 | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| 33 | 四角ナット | 炭素鋼 | クロメート |
| 34 | ストッパプレート | 炭素鋼 | クロメート |
| 35 | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
| 36 | ガイドストッパ | 炭素鋼 | ニッケルめっき |
| 37 | 六角穴付ボルト | クロムモリブデン鋼 | クロメート |
交換部品／パッキンセット
| 番号 | 部品名 | 個数 | MY1H10 |
|---|---|---|---|
| 13 | シールベルト | 1 | MY10-16A-（ストローク） |
| 14 | ダストシールバンド | 1 | MY10-16B-（ストローク） |
| 16 | スクレーパ | 2 | MY1B10-PS |
| 17 | ピストンパッキン | 2 | |
| 18 | チューブガスケット | 2 | |
| 19 | Oリング | 4 |
- パッキンセットには（16）、（17）、（18）、（19）が1セットになっております。
- パッキンセットには、グリースパック（10g）が付属されます。
（13）、（14）の単品出荷の場合、グリースパックが付属されます。 - グリースパックのみ必要な場合は下記型番にて手配してください。
グリースパック型番：GR-S-010（10g）、GR-S-020（20g）
リード線・コネクタ仕様
- リード線・コネクタ仕様の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,787円 ( 54,766円 ) | 19日目 |
55,305円 ( 60,836円 ) | 19日目 |
62,701円 ( 68,971円 ) | 19日目 |
67,938円 ( 74,732円 ) | 19日目 |
52,406円 ( 57,647円 ) | 19日目 |
64,010円 ( 70,411円 ) | 19日目 |
65,319円 ( 71,851円 ) | 19日目 |
70,650円 ( 77,715円 ) | 19日目 |
70,556円 ( 77,612円 ) | 19日目 |
70,277円 ( 77,305円 ) | 19日目 |
78,214円 ( 86,035円 ) | 19日目 |
67,279円 ( 74,007円 ) | 19日目 |
76,914円 ( 84,605円 ) | 19日目 |
60,261円 ( 66,287円 ) | 19日目 |
65,777円 ( 72,355円 ) | 19日目 |
78,504円 ( 86,354円 ) | 19日目 |
74,194円 ( 81,613円 ) | 19日目 |
74,754円 ( 82,229円 ) | 19日目 |
88,722円 ( 97,594円 ) | 19日目 |
71,948円 ( 79,143円 ) | 19日目 |
70,639円 ( 77,703円 ) | 19日目 |
72,750円 ( 80,025円 ) | 19日目 |
81,070円 ( 89,177円 ) | 19日目 |
84,300円 ( 92,730円 ) | 19日目 |
81,070円 ( 89,177円 ) | 19日目 |
81,870円 ( 90,057円 ) | 19日目 |
91,406円 ( 100,547円 ) | 19日目 |
86,637円 ( 95,301円 ) | 19日目 |
87,199円 ( 95,919円 ) | 19日目 |
75,695円 ( 83,265円 ) | 19日目 |
76,251円 ( 83,876円 ) | 19日目 |
76,436円 ( 84,080円 ) | 19日目 |
81,203円 ( 89,323円 ) | 19日目 |
81,951円 ( 90,146円 ) | 19日目 |
88,036円 ( 96,840円 ) | 19日目 |
84,767円 ( 93,244円 ) | 19日目 |
89,538円 ( 98,492円 ) | 19日目 |
96,982円 ( 106,680円 ) | 19日目 |
90,846円 ( 99,931円 ) | 19日目 |
95,240円 ( 104,764円 ) | 19日目 |
91,685円 ( 100,854円 ) | 19日目 |
87,667円 ( 96,434円 ) | 19日目 |
90,564円 ( 99,620円 ) | 19日目 |
91,125円 ( 100,238円 ) | 19日目 |
92,434円 ( 101,677円 ) | 19日目 |
92,995円 ( 102,295円 ) | 19日目 |
106,272円 ( 116,899円 ) | 19日目 |
78,213円 ( 86,034円 ) | 19日目 |
90,564円 ( 99,620円 ) | 19日目 |
94,773円 ( 104,250円 ) | 19日目 |
100,101円 ( 110,111円 ) | 19日目 |
92,662円 ( 101,928円 ) | 19日目 |
97,991円 ( 107,790円 ) | 19日目 |
93,464円 ( 102,810円 ) | 19日目 |
94,025円 ( 103,428円 ) | 19日目 |
94,025円 ( 103,428円 ) | 19日目 |
95,334円 ( 104,867円 ) | 19日目 |
95,894円 ( 105,483円 ) | 19日目 |
97,991円 ( 107,790円 ) | 19日目 |
103,881円 ( 114,269円 ) | 19日目 |
詳細情報
基本情報
リニアガイドを採用したメカジョイント式ロッドレスシリンダ リニアガイド形 MY1Hシリーズ。
【特長】
・Φ10～40（直径10mm～40mm）の小型／中型サイズのピック&プレースに最適。
・リニアガイドを採用し、高い繰り返し位置精度を実現。
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応。
・外形寸法は標準品と同一。
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
メカジョイント式ロッドレスシリンダ リニアガイド形 MY2H／HTシリーズ
SMC社のメカジョイント式ロッドレスシリンダ／リニアガイド形です。MY1Hシリーズと比較し、高さが最大30％低減しました。ワークを取付けたまま駆動部シリンダの交換が可能です。
SMC
メカジョイント式ロッドレスシリンダ 基本形 MY1Bシリーズ
SMC社のメカジョイント式ロッドレスシリンダ／基本形です。ガイドを省いたシンプル設計で省スペース性を追求しました。条件に合わせて多様なガイドとの組合せが可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
メカジョイント式ロッドレスシリンダ リニアガイド形 MY1Hシリーズのレビュー
生産設備に使用
5
5.02018/12/26
設備品摺動部切り替え機構に使用しました。当社設備の仕様に見合うものを各社類似品から都度、選定利用しています。この商品もそ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QMY□シリーズの中間ストロークは、専用ボディとなるのか、それともスペーサ等でストロークを調整するのか？
A
中間ストロークは下記リニアガイドタイプに設定されています。
MY1H , MY1HT , MY2H , MY2HT
これらは専用ボディにて1mm刻みで製作いたします。 (ただし、MY1H10は10mm刻み）型式表示末尾に「-XB10」を追記願います。
また、ロングストロークも同様に専用ボディにて製作いたします。 (ただし、MY1H10とMY1HT50・63を除く）型式表示末尾に「-XB11」を追記願います。
MY1H , MY1HT , MY2H , MY2HT
これらは専用ボディにて1mm刻みで製作いたします。 (ただし、MY1H10は10mm刻み）型式表示末尾に「-XB10」を追記願います。
また、ロングストロークも同様に専用ボディにて製作いたします。 (ただし、MY1H10とMY1HT50・63を除く）型式表示末尾に「-XB11」を追記願います。
QMY1B/MY1HとMY1B-Z/MY1H-Zは、どこが違うのか？また互換性は？
A
MY1B/MY1Hシリーズのφ25・φ32・φ40は、2013年4月に生産終了し、MY1B-Z/MY1H-Zシリーズにモデルチェンジしました。
他のチューブ内径については、既存シリーズを継続しています（2018年12月現在）。取付け互換はありますが、MY1H-Zの外形形状が一部変更になりました。
注）MY1B/MY1Hは、標準配管形でもプラグの位置変更により集中配管形に変更可能でしたが、MY1B-Z/MY1H-Zは、集中配管形への変更はできません。
他のチューブ内径については、既存シリーズを継続しています（2018年12月現在）。取付け互換はありますが、MY1H-Zの外形形状が一部変更になりました。
注）MY1B/MY1Hは、標準配管形でもプラグの位置変更により集中配管形に変更可能でしたが、MY1B-Z/MY1H-Zは、集中配管形への変更はできません。
Qメカジョイント式ロッドレスシリンダ（MY□シリーズ）の中間停止を、バルブを利用して行いたいのですが、どのような回路にすれば良いのですか？
A
メカジョイント式ロッドレスシリンダは、シール構造的に外部漏れがあります。
クローズドセンタバルブでは、エア漏れにより停止位置が保持できません。
中間停止には、3方弁を2個使った両側加圧か、3位置プレッシャセンタバルブを用いた両側加圧制御回路としてください。
クローズドセンタバルブでは、エア漏れにより停止位置が保持できません。
中間停止には、3方弁を2個使った両側加圧か、3位置プレッシャセンタバルブを用いた両側加圧制御回路としてください。
