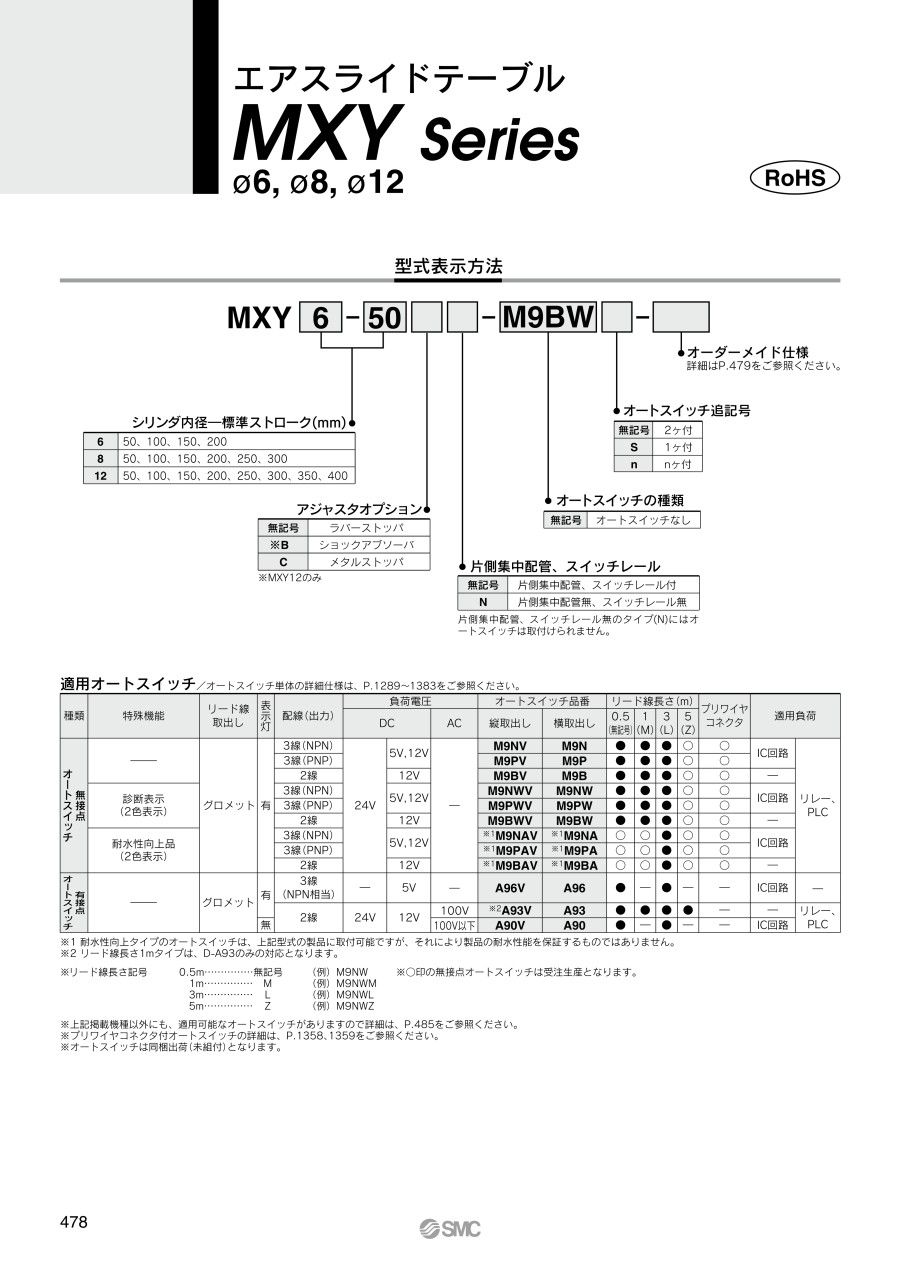

エアスライドテーブル MXYシリーズ
- 通常単価(税別)
- 665円～2,189円特別価格
- 税込単価
- 732円～2,408円特別価格
リニアガイドにマグネット式ロッドレスシリンダを内蔵したロングストローク、高剛性、軽量、コンパクトなスラ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 型番 | MXY6 | MXY8 | MXY12 | |
|---|---|---|---|---|
| チューブ内径（mm） | 6 | 8 | 12 | |
| 配管接続口径 | M5×0.8 | |||
| 使用流体 | 空気 | |||
| 作動方式 | 複動形 | |||
| 使用圧力 | 0.2～0.55MPa | |||
| 保証耐圧力 | 0.83MPa | |||
| 周囲温度および使用流体温度 | -10～+60℃ | |||
| 使用速度範囲（平均作動速度）注1） | 注2）50～400mm/s メタルストッパの場合：50～200mm/s | |||
| クッション | ラバークッション 注3）ショックアブソーバ（MXY6、MXY8にはありません。） なし（メタルストッパの場合） | |||
| 給油 | 無給油 | |||
| ストロークアジャスタ | 標準装備 | |||
| ストローク調整範囲 | ラバーストッパ | 片側0～5mm | ||
| ショックアブソーバ | - | - | 片側0～15mm | |
| メタルストッパ | 片側0～5mm | |||
| オートスイッチ | 有接点オートスイッチ（2線式、3線式） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||
| ストローク長さの許容差 | 0～+1mm | |||
注2）（80mm/s以下の低速域での滑らかな作動が必要な場合にはSMCまでご相談ください。）
注3）（ショックアブソーバの寿命は、使用条件によりMXYシリンダ本体とは異なる。）
理論出力表
単位：N
| シリンダ内径 （mm） | 受圧面積 （mm2） | 使用圧力（MPa） | ||||
|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.55 | ||
| 6 | 28 | 6 | 8 | 11 | 14 | 15 |
| 8 | 50 | 10 | 15 | 20 | 25 | 28 |
| 12 | 113 | 23 | 34 | 45 | 57 | 62 |
標準ストローク
単位：mm
| 型番 | 標準ストローク |
|---|---|
| MXY6 | 50、100、150、200 |
| MXY8 | 50、100、150、200、250、300 |
| MXY12 | 50、100、150、200、250、300、350、400 |
磁石保持力
単位：N
| 型番 | 磁石保持力 |
|---|---|
| MXY6 | 19 |
| MXY8 | 34 |
| MXY12 | 77 |
規格表
| 型番 | 高さmm | 幅mm | 質量g※ |
|---|---|---|---|
| MXY6 | 21.5 | 30 | 270 |
| MXY8 | 25 | 38 | 420 |
| MXY12 | 36 | 50 | 930 |
※50ストローク時の値
商品特長詳細
位置決定用ピン穴
ワークおよび本体の取付け再現性向上。
自由度の高い配管方法
横方向、軸方向さらに軸方向の集中配管の選択が可能
ストロークアジャスタ
ワーク取付面からストロークアジャスタ部が出っ張らないためワーク取付の自由度が高い。
詳細情報
基本情報
リニアガイドにマグネット式ロッドレスシリンダを内蔵したロングストローク、高剛性、軽量、コンパクトなスライドテーブル。
【特長】
・小さな外形で大きな許容モーメント
・ワークおよび本体の取付け再現性向上
・アジャスタオプション
・自由度の高い配管方法
