パワーバルブ 精密レギュレータ VEX1□3シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 851円～64,096円特別価格
- 税込単価
- 936円～70,506円特別価格
高精度・大容量のリリーフ・レギュレータパワーバルブ精密レギュレータVEX1□3...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
VEX1A33-M5/VEX1A33-01
VEX1133-01/VEX1133-02
VEX1330-03/VEX1333-02/VEX1333-03/VEX1333-04
VEX1530-04/VEX1533-04/VEX1533-06/VEX1533-10
VEX1930-20/VEX1933-14
VEX1B33-01
VEX1233-02
製品仕様
手動ハンドル形
エアオペレート形
仕様
| 型番 | VEX1A33 | VEX1B33 | VEX1133 | VEX1233 | VEX1330 VEX1333 | VEX1530 VEX1533 | VEX1930 VEX1933 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | ポート | M5 | 01 | 01 | 01 | 02 | 02 | 02 | 03 | 04 | 04 | 06 | 10 | 14 | 20 |
| 1（P） | M5 | 1/8 | 1/8 | 1/8 | 1/4 | 1/4 | 1/4 | 3/8 | 1/2 | 1/2 | 3/4 | 1 | 1 1/2 | 2 | |
| 2（A） | |||||||||||||||
| 3（R） | 2 | ||||||||||||||
| 操作方式 | 手動ハンドル形（プッシュロック式） | 手動ハンドル形（プッシュロック式）とエアオペレート形 | |||||||||||||
| パイロット方式 | 内部パイロット （外部パイロット切換え可能です。） | ||||||||||||||
| 使用流体 | 適用流体表をご参照ください。 | 空気 | |||||||||||||
| 供給圧力 | （設定圧力+0.1MPa）～Max.1MPa ※詳細はカタログの854ページをご参照ください。 | ||||||||||||||
| 設定圧力範囲 | 0.01～0.7MPa | 0.05～0.7MPa | |||||||||||||
| 周囲温度注1） | 0～+60℃ | ||||||||||||||
| 使用流体温度注1） | 0～+60℃（VEX1（A）33） 0～+60℃（VEX1（B）33） 0～+99℃（VEX1（A）33B） 0～+99℃（VEX1（B）33B） | 0～+60℃ | |||||||||||||
| 繰返し性 | ±0.5％F.S.（フルスパン）以内 | ||||||||||||||
| 感度 | 0.2％F.S.（フルスパン）以内 | ||||||||||||||
| 直線性注3） | - | ±1％F.S.（フルスパン）以内 | |||||||||||||
| 空気消費量注2） | 9.5L/min（ANR）（供給圧力1.0MPa時） | ||||||||||||||
| 取付姿勢 | 自由 | ||||||||||||||
| 質量 kg | 0.15 | 0.18注4） | 0.2 | 0.3注4） | 0.5 | 1.4 | 4 | ||||||||
注1）結露なきこと。
注2）常時空気を大気に放出しています。
注3）エアオペレート形のみに適用。
注4）サブプレート付の場合です。
注5）バルブサイズ1～9では、無潤滑仕様はできません。
適用流体表
| 型番 | VEX1（A）33 VEX1（B）33 （シール材質：NBRシール） |
|---|---|
| 流体名 | 空気（一般、ドライ） |

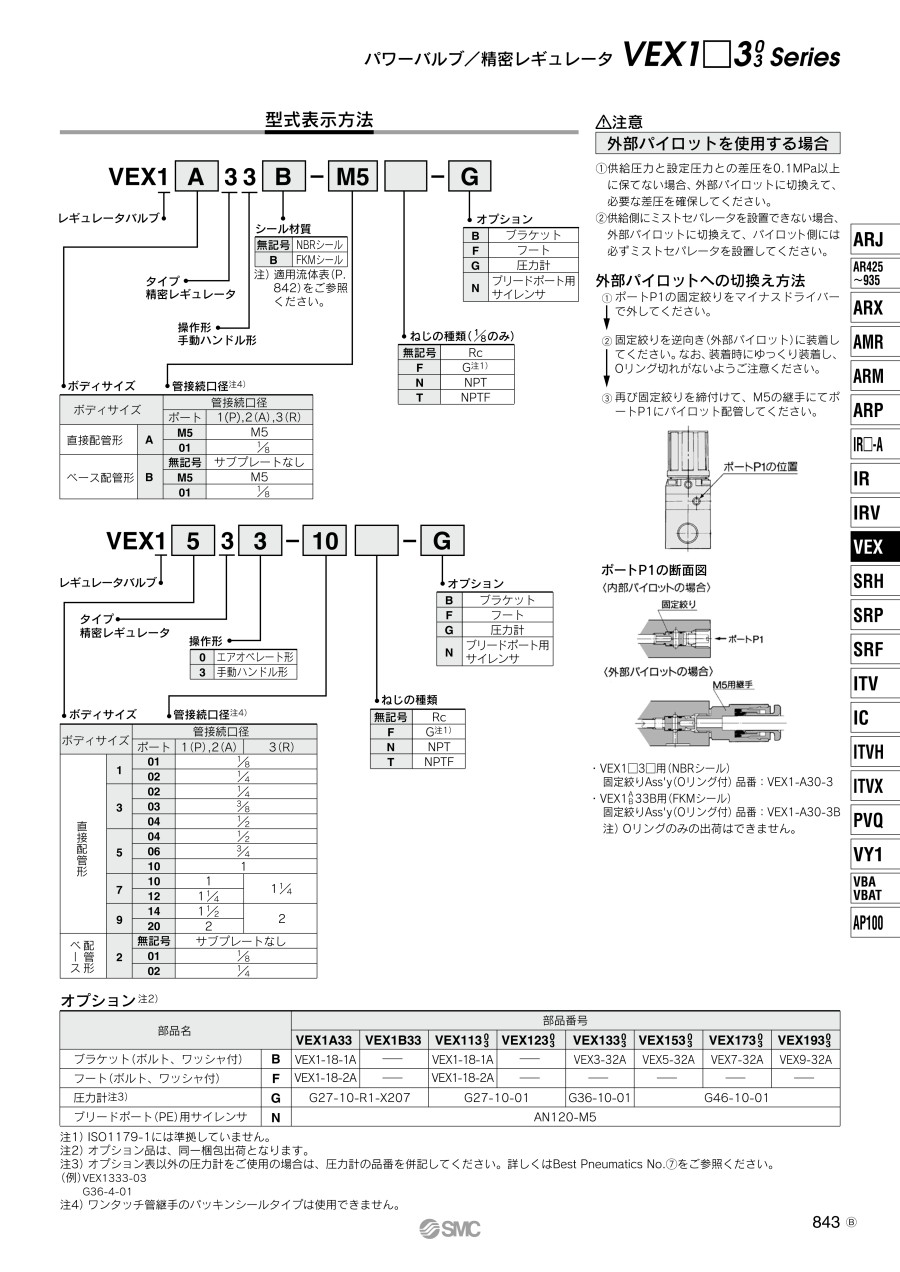

型式表示方法
オプション
| 部品名 | 部品型番 | |||||||
|---|---|---|---|---|---|---|---|---|
| VEX1A33 | VEX1B33 | VEX1133 | VEX1233 | VEX1330 VEX1333 | VEX1530 VEX1533 | VEX1930 VEX1933 | ||
| ブラケット（ボルト、ワッシャ付） | B | VEX1-18-1A | - | VEX1-18-1A | - | VEX3-32A | VEX5-32A | VEX9-32A |
| フート（ボルト、ワッシャ付） | F | VEX1-18-2A | - | VEX1-18-2A | - | - | - | - |
| 圧力計注2） | G | G27-10-R1-X207 | G27-10-01 | G36-10-01 | G46-10-01 | |||
| ブリードポート（PE）用サイレンサ | N | AN120-M5 | ||||||
注1）ISO 1179-1には準拠していません。
注2）オプション表以外の圧力計をご使用の場合は、圧力計の型番を併記してください。
- ※ オプション品は、同一梱包出荷となります。
サブプレート、ベースガスケット型番
| バルブボディサイズ | B | 2 | ||||||
|---|---|---|---|---|---|---|---|---|
| サブプレート | 記号 | 管接続口径 | 記号 | ねじ種類 | 記号 | 管接続口径 | 記号 | ねじ種類 |
| A | M5 | 無記号 | Rc | A | 1/8 | 無記号 | Rc | |
| B | 1/8 | F | G注） | B | 1/4 | F | G注） | |
| - | - | N | NPT | - | - | N | NPT | |
| - | - | T | NPTF | - | - | T | NPTF | |
| ベースガスケット | 記号 | シール材質 | VEX1-11-2 | |||||
| 無記号 | NBRシール | |||||||
| B | FKMシール | |||||||
- 注）ISO 1179-1には準拠していません。
VEX1A33・VEX1B33
【構造図】
【構成部品】
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛合金鋳物 |
| 2 | ボンネット | アルミニウム合金鋳物 |
| 3 | 上ダイヤフラム | NBR/FKM |
| 4 | スプリング | ステンレス鋼 |
| 5 | バルブガイド | ステンレス鋼 |
| 6 | バルブ | NBR/FKM |
| 7 | リテイナ | 樹脂 |
| 8 | 下ダイヤフラム | NBR/FKM |
【交換部品】
| 番号 | 部品名 | 部品型番 |
|---|---|---|
| 9 | ハンドル | VBA1-10#1 |
VEX1133/VEX1233・VEX1330/VEX1333・VEX1530/VEX1533・VEX1930/VEX1933
【構造図】
【構成部品】
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミニウム合金鋳物 |
| 2 | ボンネット | アルミニウム合金鋳物 |
| 3 | 調圧ピストン | アルミニウム合金 |
| 4 | スプリング | ステンレス鋼 |
| 5 | 弁ガイド | アルミニウム合金 |
| 6 | ポペット弁 | NBR |
| 7 | シャフト | ステンレス鋼 |
| 8 | 弁ガイド | アルミニウム合金 |
【交換部品】
| 番号 | 部品名 | 部品型番 |
|---|---|---|
| 9 | ハンドル | VBA1-10#1 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
851円 ( 936円 ) | 19日目 |
1,210円 ( 1,331円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
10,995円 ( 12,095円 ) | 在庫品1日目当日出荷可能 |
11,996円 ( 13,196円 ) | 在庫品1日目当日出荷可能 |
9,117円 ( 10,029円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
10,478円 ( 11,526円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
9,117円 ( 10,029円 ) | 19日目 |
11,997円 ( 13,197円 ) | 6日目 |
10,665円 ( 11,732円 ) | 19日目 |
8,975円 ( 9,873円 ) | 19日目 |
9,988円 ( 10,987円 ) | 19日目 |
10,478円 ( 11,526円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
11,196円 ( 12,316円 ) | 19日目 |
10,338円 ( 11,372円 ) | 19日目 |
10,665円 ( 11,732円 ) | 19日目 |
8,975円 ( 9,873円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
12,288円 ( 13,517円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
10,338円 ( 11,372円 ) | 19日目 |
9,218円 ( 10,140円 ) | 在庫品1日目当日出荷可能 |
8,789円 ( 9,668円 ) | 19日目 |
10,478円 ( 11,526円 ) | 6日目 |
10,806円 ( 11,887円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
10,478円 ( 11,526円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
9,117円 ( 10,029円 ) | 19日目 |
10,985円 ( 12,084円 ) | 6日目 |
10,665円 ( 11,732円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
10,239円 ( 11,263円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
12,255円 ( 13,481円 ) | 19日目 |
10,657円 ( 11,723円 ) | 19日目 |
9,889円 ( 10,878円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
12,255円 ( 13,481円 ) | 19日目 |
10,564円 ( 11,620円 ) | 19日目 |
11,788円 ( 12,967円 ) | 19日目 |
10,426円 ( 11,469円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
13,338円 ( 14,672円 ) | 19日目 |
10,564円 ( 11,620円 ) | 19日目 |
11,788円 ( 12,967円 ) | 19日目 |
10,239円 ( 11,263円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
13,097円 ( 14,407円 ) | 19日目 |
10,564円 ( 11,620円 ) | 19日目 |
9,889円 ( 10,878円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
13,097円 ( 14,407円 ) | 19日目 |
11,788円 ( 12,967円 ) | 19日目 |
詳細情報
基本情報

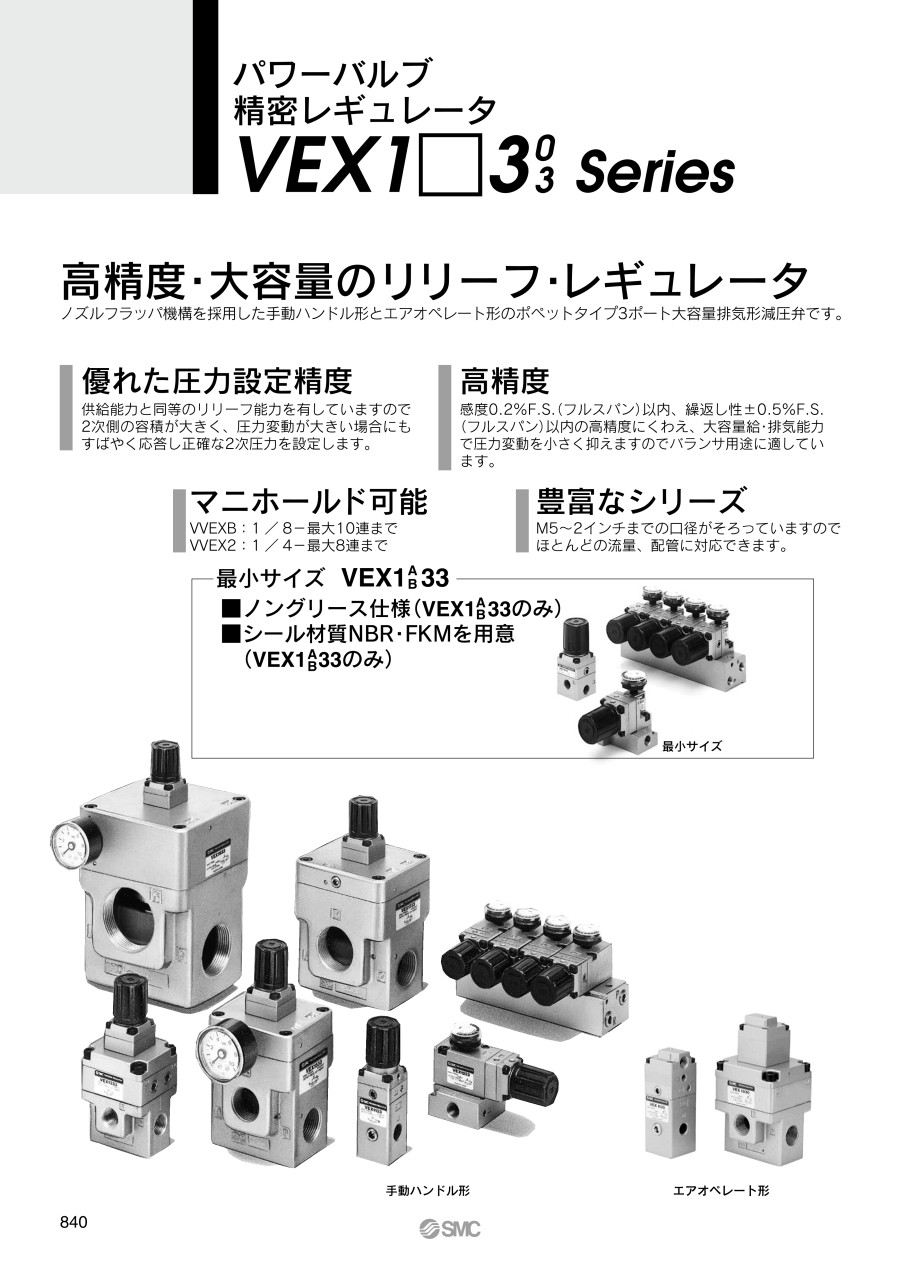

高精度・大容量のリリーフ・レギュレータパワーバルブ精密レギュレータVEX1□3シリーズ。
【特長】
・ノズルフラッパ機構を採用した手動ハンドル形とエアオペレート形のポペットタイプ3ボート大容量排気形減圧弁です
・優れた圧力設定精度
供給能力と同等のリリーフ能力を有していますので2次側の容積が大きく、圧力変動が大きい場合にもすばやく応答し正確な2次圧力を設定します
・感度0.2％F.S.（フルスパン）以内、繰返し性±0.5％F.S.（フルスパン）以内の高精度にくわえ、大容量給・排気能力で圧力変動を小さく抑えますのでバランサ用途に適しています
・マニホールド可能
・豊富なシリーズ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
●VEX1□3□シリーズ＝精密レギュレータ
VEX1□0□シリーズよりも高精度な圧力設定が可能。設定圧力調整は手動ハンドル形とエアオペレート形(設定は他の減圧弁で行う)が有り、リモート制御・2インチ配管まで対応可能。
●VEX1□0□シリーズ＝レギュレータバルブ(3ポート大容量排気形減圧弁）
外部パイロット電磁形とエアオペレート形が有り、圧力のリモート制御・2インチ配管まで対応可能。
●VEX3□□□シリーズ＝3ポート3ポジションバルブ
3ポートバルブで中立(クローズド)位置を持つバルブ(ダブルソレノイドorダブルパイロット)。
エアオペレート形と外部パイロット電磁形はユニバーサルポーティング(流れ方向を問わない)で、使用圧力範囲は-101kPa～1.0MPaまで可能。
