パワーバルブ レギュレータバルブ VEX1シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 6,270円～64,024円特別価格
- 税込単価
- 6,897円～70,426円特別価格
大容量排気形減圧弁 パワーバルブ レギュレータバルブ VEX1シリーズ。【特長...
詳細情報を確認する
商品情報
外形図
単位：mm
エアオペレート形：VEX1100／外部パイロット電磁形：VEX1101

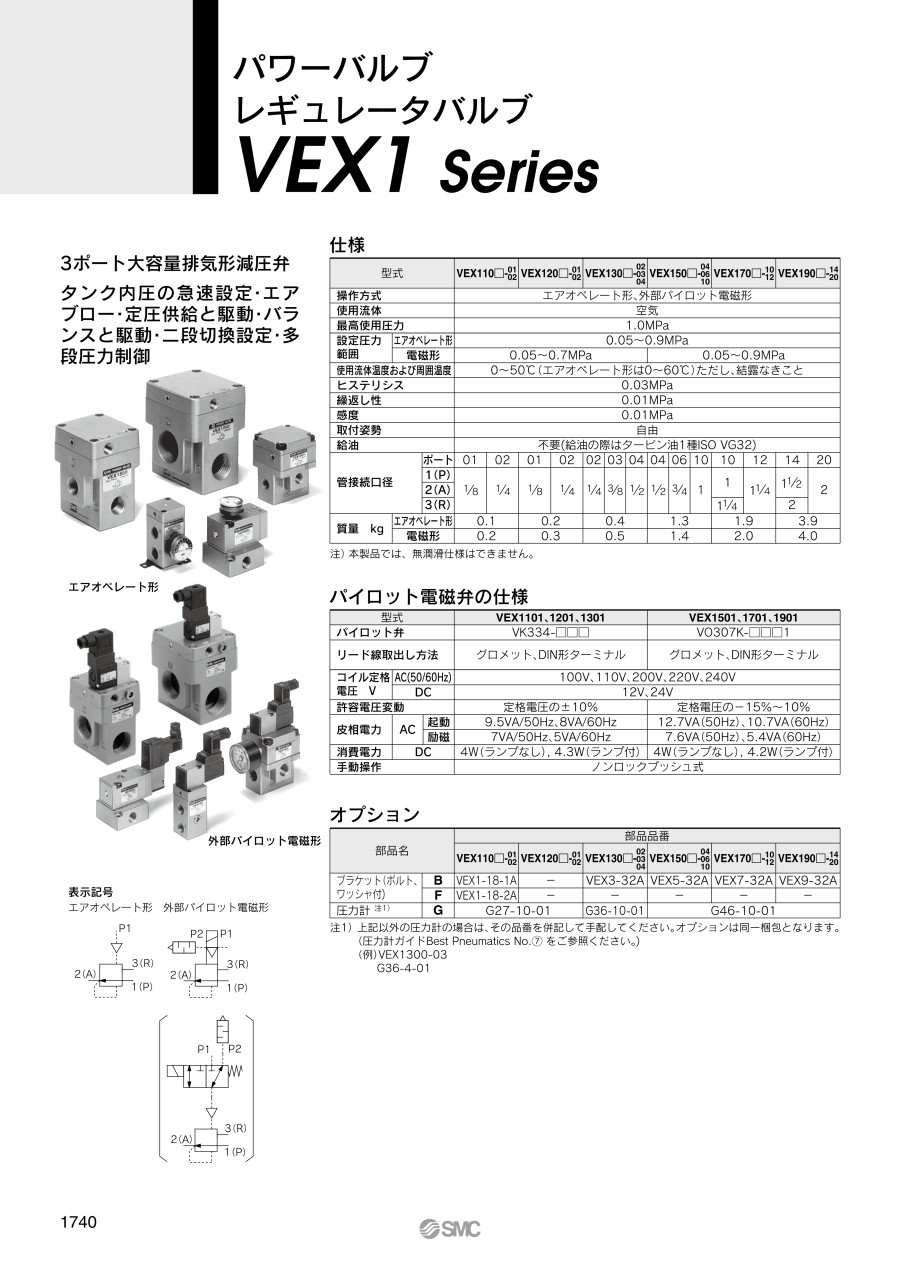

製品仕様
エアオペレート形
外部パイロット電磁形
仕様
| 型番 | VEX110□-01 VEX110□-02 | VEX120□-01 VEX120□-02 | VEX130□-02 VEX130□-03 VEX130□-04 | VEX150□-04 VEX150□-06 VEX150□-10 | VEX170□-10 VEX170□-12 | VEX190□-14 VEX190□-20 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 操作方式 | エアオペレート形、外部パイロット電磁形 | ||||||||||||||
| 使用流体 | 空気 | ||||||||||||||
| 最高使用圧力 | 1.0MPa | ||||||||||||||
| 設定圧力範囲 | エアオペレート形 | 0.05～0.9MPa | |||||||||||||
| 電磁形 | 0.05～0.7MPa | 0.05～0.9MPa | |||||||||||||
| 使用流体温度および周囲温度 | 0～50℃（エアオペレート形は0～60℃）ただし、結露なきこと | ||||||||||||||
| ヒステリシス | 0.03MPa | ||||||||||||||
| 繰返し性 | 0.01MPa | ||||||||||||||
| 感度 | 0.01MPa | ||||||||||||||
| 取付姿勢 | 自由 | ||||||||||||||
| 給油 | 不要（給油の際はタービン油1種lSO VG32） | ||||||||||||||
| 管接続口径 | ポート | 01 | 02 | 01 | 02 | 02 | 03 | 04 | 04 | 06 | 10 | 10 | 12 | 14 | 20 |
| 1（P） | 1/8 | 1/4 | 1/8 | 1/4 | 1/4 | 3/8 | 1/2 | 1/2 | 3/4 | 1 | 1 | 1 1/4 | 1 1/2 | 2 | |
| 2（A） | |||||||||||||||
| 3（R） | 1 1/4 | 2 | |||||||||||||
| 質量 kg | エアオペレート形 | 0.1 | 0.2 | 0.4 | 1.3 | 1.9 | 3.9 | ||||||||
| 電磁形 | 0.2 | 0.3 | 0.5 | 1.4 | 2.0 | 4.0 | |||||||||
注）本製品では、無潤滑仕様はできません。
製品仕様
| 型番 | VEX1101、1201、1301 | VEX1501、1701、1901 | ||
|---|---|---|---|---|
| パイロット弁 | VK334-□□□ | VO307K-□□□1 | ||
| リード線取出し方法 | グロメット、DIN形ターミナル | グロメット、DIN形ターミナル | ||
| コイル定格電圧 V | AC（50／60Hz） | 100V、110V、200V、220V、240V | ||
| DC | 12V、24V | |||
| 許容電圧変動 | 定格電圧の±10% | 定格電圧の-15%～10% | ||
| 皮相電力 | AC | 起動 | 9.5VA／50Hz、8VA／60Hz | 12.7VA（50Hz）、10.7VA（60Hz） |
| 励磁 | 7VA／50Hz、5VA／60Hz | 7.6VA（50Hz）、5.4VA（60Hz） | ||
| 消費電力 | DC | 4W（ランプなし），4.3W（ランプ付） | 4W（ランプなし），4.2W（ランプ付） | |
| 手動操作 | ノンロックプッシュ式 | |||
オプション
| 部品名 | 部品型番 | ||||||
|---|---|---|---|---|---|---|---|
| VEX110□-01 VEX110□-02 | VEX120□-01 VEX120□-02 | VEX130□-02 VEX130□-03 VEX130□-04 | VEX150□-04 VEX150□-06 VEX150□-10 | VEX170□-10 VEX170□-12 | VEX190□-14 VEX190□-20 | ||
| ブラケット（ボルト、ワッシャ付） | B | VEX1-18-1A | - | VEX3-32A | VEX5-32A | VEX7-32A | VEX9-32A |
| F | VEX1-18-2A | - | - | - | - | - | |
| 圧力計注1） | G | G27-10-01 | G36-10-01 | G46-10-01 | |||
注1） 上記以外の圧力計の場合は、その型番を併記して手配してください。オプションは同一梱包となります。
型式表示方法
構造
（エアオペレート形）VEX1100
（エアオペレート形）VEX1200
（エアオペレート形）VEX1300・1500・1700・1900
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミニウム合金鋳物 |
| 2 | カバー | アルミニウム合金鋳物 |
| 3 | 調圧ピストン | アルミニウム合金 |
| 4 | スプリング | ステンレス鋼 |
| 5 | 弁ガイド | アルミニウム合金 |
| 6 | ポペット弁 | アルミニウム合金、ゴム |
| 7 | シャフト | ステンレス鋼 |
| 8 | 弁ガイド | アルミニウム合金 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,270円 ( 6,897円 ) | 19日目 |
6,411円 ( 7,052円 ) | 6日目 |
7,623円 ( 8,385円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
7,623円 ( 8,385円 ) | 19日目 |
7,483円 ( 8,231円 ) | 19日目 |
6,270円 ( 6,897円 ) | 19日目 |
7,483円 ( 8,231円 ) | 19日目 |
6,270円 ( 6,897円 ) | 19日目 |
6,270円 ( 6,897円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
7,623円 ( 8,385円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
7,623円 ( 8,385円 ) | 19日目 |
7,483円 ( 8,231円 ) | 19日目 |
6,270円 ( 6,897円 ) | 19日目 |
8,417円 ( 9,259円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
7,483円 ( 8,231円 ) | 19日目 |
6,270円 ( 6,897円 ) | 19日目 |
7,623円 ( 8,385円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,675円 ( 13,943円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,535円 ( 13,789円 ) | 19日目 |
14,994円 ( 16,493円 ) | 19日目 |
12,770円 ( 14,047円 ) | 19日目 |
11,788円 ( 12,967円 ) | 19日目 |
13,140円 ( 14,454円 ) | 19日目 |
12,348円 ( 13,583円 ) | 19日目 |
12,535円 ( 13,789円 ) | 19日目 |
12,675円 ( 13,943円 ) | 19日目 |
13,887円 ( 15,276円 ) | 19日目 |
12,675円 ( 13,943円 ) | 19日目 |
13,887円 ( 15,276円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
11,459円 ( 12,605円 ) | 19日目 |
12,673円 ( 13,940円 ) | 19日目 |
11,459円 ( 12,605円 ) | 19日目 |
12,532円 ( 13,785円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
13,094円 ( 14,403円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
13,140円 ( 14,454円 ) | 19日目 |
12,535円 ( 13,789円 ) | 19日目 |
12,675円 ( 13,943円 ) | 19日目 |
13,887円 ( 15,276円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
13,094円 ( 14,403円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
12,535円 ( 13,789円 ) | 19日目 |
13,887円 ( 15,276円 ) | 19日目 |
13,747円 ( 15,122円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
14,716円 ( 16,188円 ) | 19日目 |
11,788円 ( 12,967円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
13,140円 ( 14,454円 ) | 19日目 |
11,928円 ( 13,121円 ) | 19日目 |
詳細情報
基本情報
大容量排気形減圧弁 パワーバルブ レギュレータバルブ VEX1シリーズ。
【特長】
・3ボート大容量排気形減圧弁
・タンク内圧の急速設定・エアブロー・定圧供給と駆動・バランスと駆動・二段切換設定・多段圧力制御
・幅広いサイズバリエーション
・接続口径1/8～2
商品担当おすすめ
SMC
パワーバルブ 精密レギュレータ VEX1□3シリーズ
SMC社の精密レギュレータです。感度0.2%F.S.（フルスパン）以内、繰返し性±0.5%F.S.（フルスパン）以内の高精度にくわえ、大容量給・排気能力で圧力変動を小さく抑えますので、バランサ用途に適しています。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
●VEX1□3□シリーズ＝精密レギュレータ
VEX1□0□シリーズよりも高精度な圧力設定が可能。設定圧力調整は手動ハンドル形とエアオペレート形(設定は他の減圧弁で行う)が有り、リモート制御・2インチ配管まで対応可能。
●VEX1□0□シリーズ＝レギュレータバルブ(3ポート大容量排気形減圧弁）
外部パイロット電磁形とエアオペレート形が有り、圧力のリモート制御・2インチ配管まで対応可能。
●VEX3□□□シリーズ＝3ポート3ポジションバルブ
3ポートバルブで中立(クローズド)位置を持つバルブ(ダブルソレノイドorダブルパイロット)。
エアオペレート形と外部パイロット電磁形はユニバーサルポーティング(流れ方向を問わない)で、使用圧力範囲は-101kPa～1.0MPaまで可能。
