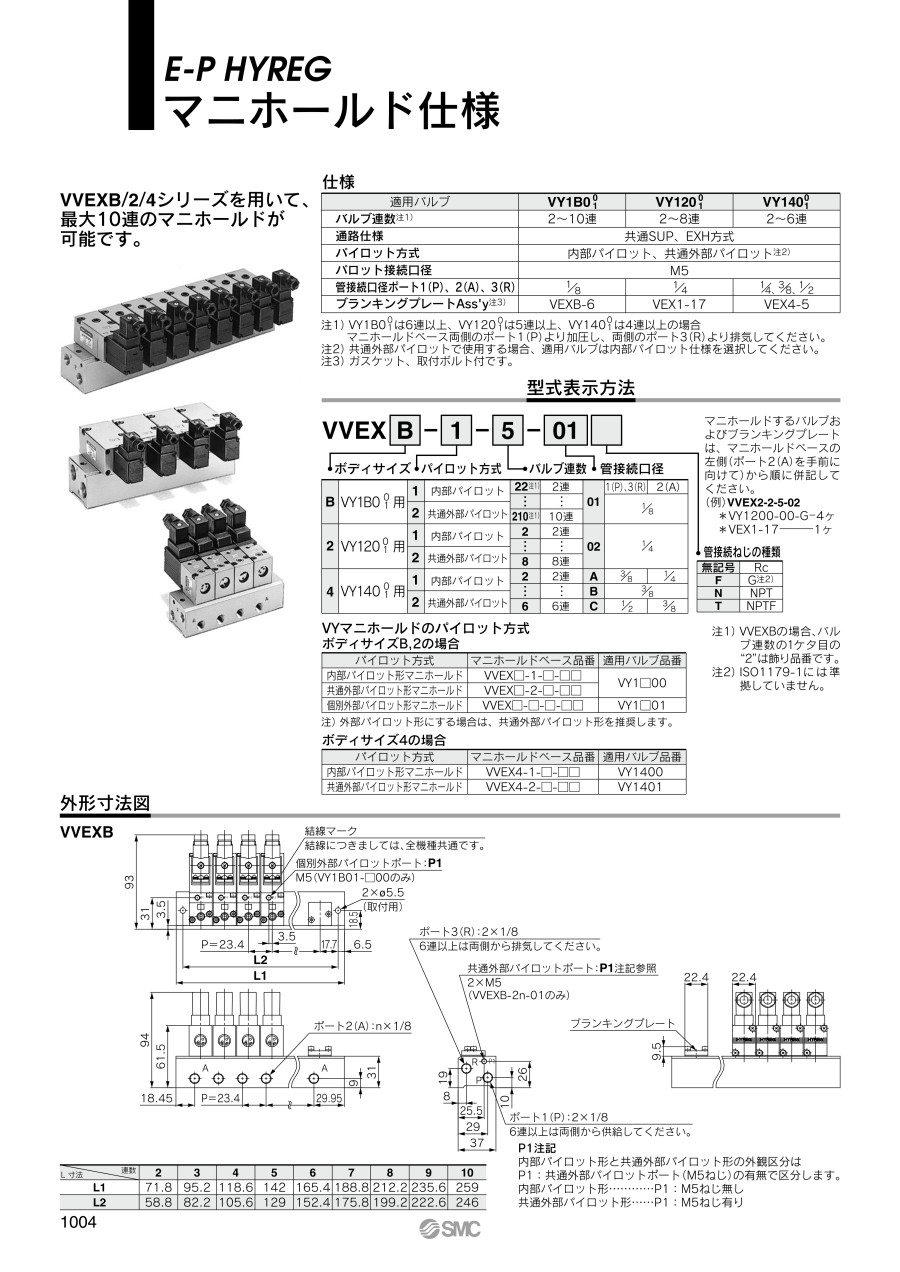

電空ハイレグ E-P HYREG マニホールド仕様
- 通常単価(税別)
- 4,192円
- 税込単価
- 4,611円
SMC社のマニホールドベース マニホールド仕様 VVEXシリーズ。【特長】・V...
詳細情報を確認する
VVEX2-1-2-02の仕様・寸法情報
商品情報
外形図
単位：mm
VVEXB
VVEX2
VVEX4
製品仕様
仕様
| 適用バルブ | VY1B00 VY1B01 | VY1200 VY1201 | VY1400 VY1401 |
|---|---|---|---|
| バルブ連数注1） | 2～10連 | 2～8連 | 2～6連 |
| 通路仕様 | 共通SUP、EXH方式 | ||
| パイロット方式 | 内部パイロット、共通外部パイロット注2） | ||
| パロット接続口径 | M5 | ||
| 管接続口径ポート1（P）、2（A）、3（R） | 1/8 | 1/4 | 1/4、3/8、1/2 |
| ブランキングプレートAss’y注3） | VEXB-6 | VEX1-17 | VEX4-5 |
注1）VY1B00／VY1B01は6連以上、VY1200／VY1201は5連以上、VY1400／VY1401は4連以上の場合マニホールドベース両側のポート1（P）より加圧し、両側のポート3（R）より排気してください。
注2）共通外部パイロットで使用する場合、適用バルブは内部パイロット仕様を選択してください。
注3）ガスケット、取付ボルト付です。
型式表示方法
VVEXB
| L寸法 | 連数 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| L1 | 71.8 | 95.2 | 118.6 | 142 | 165.4 | 188.8 | 212.2 | 235.6 | 259 |
| L2 | 58.8 | 82.2 | 105.6 | 129 | 152.4 | 175.8 | 199.2 | 222.6 | 246 |
VVEX2
| L寸法 | 連数 | ||||||
|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| L1 | 91 | 122 | 153 | 184 | 215 | 246 | 277 |
| L2 | 76 | 107 | 138 | 169 | 200 | 231 | 262 |
VVEX4
| L寸法 | 連数 | ||||
|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | |
| L1 | 123 | 169 | 215 | 261 | 307 |
| L2 | 107 | 153 | 199 | 245 | 291 |
