電空ハイレグ E-P HYREG VY1シリーズ

外形図

単位：mm

VY1D00

製品仕様

規格表

【標準仕様】

• 注1）ベース配管形（サイズD、B、2、4）の質量は、サブプレート付の場合を表します。
• 注2）特性値は、すべて最大値を表します。
• 注3）指令信号は、ライン休止時など2次側の圧力制御が必要ない場合は遮断してください。
• 注4）VYの2次側に給油したい場合はVYを外部パイロット形として、パイロットエアへの給油は避けてください。
• 注5）本製品では、無潤滑仕様はできません。
• 注6）寿命目安は、動作時間でおよそ4000～5000Hrです。（AF＋AFM使用時）
  超乾燥エア（露点-40℃相当）では寿命が約3000Hrになることがあります。

【オーダーメイド仕様】

• 注6）供給圧力は、最高使用圧力以下でご使用ください。
  供給圧力が、最高使用圧力を超えますと、パイロット弁からの異常な漏れや設定圧力を生じる原因となります。
• 注7）指令信号は、ライン休止時など2次側の圧力制御が必要ない場合は遮断してください。

※ 上記以外の仕様は標準と同じです。

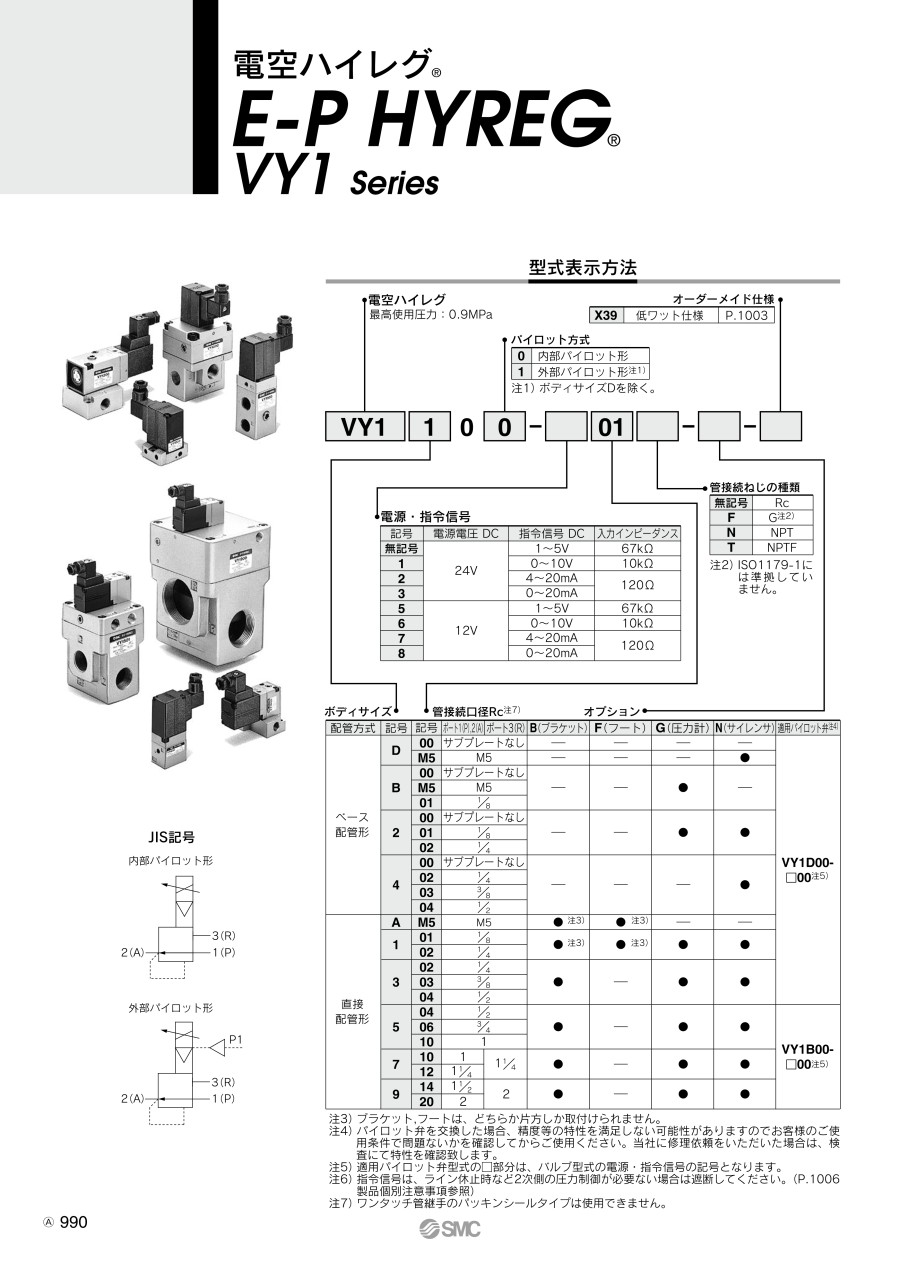

型式表示方法

【標準仕様】

• 注3）ブラケット,フートは、どちらか片方しか取付けられません。
• 注4）パイロット弁を交換した場合、精度等の特性を満足しない可能性がありますのでお客様のご使用条件で問題ないかを確認してからご使用ください。SMCに修理依頼をしていただいた場合は、検査にて特性を確認致します。
• 注5）適用パイロット弁型式の□部分は、バルブ型式の電源・指令信号の記号となります。
• 注6）指令信号は、ライン休止時など2次側の圧力制御が必要ない場合は遮断してください。

【オーダーメイド仕様】

• 注3）ブラケット,フートは、どちらか片方しか取付けられません。
• 注4）パイロット弁を交換した場合、精度等の特性を満足しない可能性がありますのでお客様のご使用条件で問題ないかを確認してからご使用ください。SMCに修理依頼をしていただいた場合は、検査にて特性を確認致します。
• 注5）適用パイロット弁型式の□部分は、バルブ型式の電源・指令信号の記号となります。

技術情報

構造

【VY1A00／VY1A01 、VY1B00／VY1B01（パイロット弁：VY1D00-□00）】

【VY1100／VY1101、VY1200／VY1201、VY1300／VY1301、VY1400／VY1401（パイロット弁：VY1D00-□00）、（パイロット弁：VY1B00-□00）、VY1500／VY1501、VY1700／VY1701、VY1900／VY1901】

使用方法

DINコネクタの使用方法

結線要領

1）固定ねじをゆるめ、コネクタを電磁弁端子台から引き抜きます。
2）固定ねじを抜いてから、ターミナルブロック下部の切欠部へマイナスドライバ等を差し込んでこじあけ、ターミナルブロックとハウジングを分離します。
3）ターミナルブロックの端子ねじ（マイナスねじ）をゆるめ、結線方法に従ってリード線の芯線を端子へ差し込み、端子ねじで確実に固定してください。
4）グランドナットを締め込んで、コードを固定してください。

取出口変更要領

ターミナルブロックとハウジングを分離した後、ハウジングを任意の方向（90°ごとに4方向）に組付けることによりコード取出口の向きを変更できます。

注意事項

コネクタは、斜めに傾けないよう真直ぐに差し込み、または、引き抜いてください。

適合ケーブル

コード外径 : φ4～φ6.5
（参考）JISC3306相当の0.5mm²で3芯

コネクタ品番 : VK300-82-1

注意・禁止事項

配管について

ねじの締付および締付トルクの厳守

バルブに継手類をねじ込む場合、下記適正締付トルクで締付けてください。

• 接続ねじM5
  手締め後、ボディ六角面を適正なスパナで約1/6～1/4回転增締めしてください。
  参考値としては、締付トルク : 1～1.5N・mです。
• シール付管継手R, NPTの場合は手締め後、ボディ六角面を適正なスパナで2～3回転締め込んでください。
  締付トルクの目安として下表をご参照ください。

使用流体について

（1）供給側圧カラインにドレンやゴミ等が含まれていますと、主弁、ピストン等のしゅう動抵抗を增大させ、作動不良の原因となりますので、エアフィルタ（SMC社AFシリーズ）
     のほかに必ずミストセパレータ（SMC社AM, AFMシリーズ）をご使用ください。使用空気の質につきましてはSMC社の圧縮空気清浄化機器選定ガイド（デジタルカタログP.2、3）
     をご確認ください。
（2）エアフィルタおよびミストセパレータは定期的にメンテナンス（ドレンの排出やエレメントの洗浄または交換など）を確実に行ってください。

圧力計について

圧力計付の場合、動作上急激な圧力変化を受ける場合がありますので使用する圧力計の耐久性にご注意願います。

使用ケーブルについて

使用するケーブルは、電源および信号線も含めて芯数に合わせて0.5（mm²）の3芯のシールド線をご使用ください。結線時シールド編線は、信号発生器側のグランドに接続してください。基本的に電空ハイレグは、ノイズのない場所あるいはシールドされている場所に設置してください。やむをえずノイズ条件の悪い環境で使用する場合には、電源や信号源の100（V）ラインにラインフィルタ、ゼットラツプおよびスパークキラーなどで電源ノイズを除去して使用してください。また、電源、信号線の長さは、極力短くなるようしてください。

端子番号	結線内容
1	供給電源
2	指令信号
3	GND（COMMON）

入力信号について

• 非作動時の指令信号
  指令信号の作動開始電圧（電流）にはバラツキがあります。（デジタルカタログP.992参照）
  非作動時の指令信号が作動開始電圧（電流）の下限値を超えますと、パイロット弁内の電磁弁が作動し、作動状態となることがあります。
  本製品の寿命はパイロット弁内電磁弁の作動時間によります（次項、「寿命について」参照）ので、ライン休止時などの2次側の圧力制御が必要ない時は、指令信号を遮断してください。

寿命について

パイロット弁部の寿命目安は、動作時間でおよそ4000～5000Hrてす。
（AF+AFM使用時）超乾燥エア（露点-40℃相当）では寿命が約3000Hrになることがあります。低ワット仕様（X39）の場合、動作時間でおよそ7000Hrです。（AF+AFM使用時）

ブリードについて

圧力設定状態では、パイロット電磁弁が常時作動状態となり、常に空気がパイロットEXHポート（VY1D00, VY1A0□, VY1B0□はポート3（R））より排出されるため、ブリード音が生じますが異常ではありません。
