SMC

エアスライドテーブル MXWシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 208円～1,423円

税込単価: 229円～1,565円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メカジョイント式ロッドレスシリンダ基本形 MY1Bシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアスライドテーブル二次電池対応 25A-MXWシリーズ

通常価格(税別)： 70,039円 (税込価格：77,043円)

通常出荷日：19 日目

リニアガイドの採用によりロングストロークの対応を可能にし、滑らかでガタのない動...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型式	MXW8	MXW12	MXW16	MXW20	MXW25
シリンダ内径（mm）	φ8×2 （φ11相当）	φ12×2 （φ17相当）	φ16×2 （φ23相当）	φ20×2 （φ28相当）	φ25×2 （φ35相当）
配管接続口径	M5×0.8			Rc1/8
使用流体	空気
作動方式	複動形
使用圧力	0.15～0.7MPa
保証耐圧力	1.05MPa
周囲温度および使用流体温度	-10～+60℃
使用速度範囲（平均作動速度）^注）	50～500mm/s
クッション	両端ウレタンダンパ（標準）両端ショックアブソーバ（オプション）
給油	無給油
オートスイッチ（オプション）	有接点オートスイッチ無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式）
ストローク長さの許容差	0～+1mm
ストローク調整範囲	片側5mm（両側で10mm）

注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度。

作動方向

横方向配管ポート面を正面に見て
R：右側（OUT側）
L：左側（IN側）

理論出力表（単位：N）

デュアルロッドシリンダの採用により、従来シリンダの2倍の出力が得られる。

シリンダ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	使用圧力（MPa）
シリンダ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	0.2	0.3	0.4	0.5	0.6	0.7
8	4	R	101	20	30	40	51	61	71
8	4	L	75	15	23	30	38	45	53
12	6	R	226	45	68	90	113	136	158
12	6	L	170	34	51	68	85	102	119
16	8	R	402	80	121	161	201	241	281
16	8	L	302	60	91	121	151	181	211
20	10	R	628	126	188	251	314	377	440
20	10	L	471	94	141	188	236	283	330
25	12	R	982	196	295	393	491	589	687
25	12	L	756	151	227	302	378	454	529

注）理論出力（N）＝圧力（MPa）×受圧面積（mm²）となる。

標準ストローク（mm）／質量表（g）

型式	標準ストローク（mm）												オプションによる増加分
型式	25	50	75	100	125	150	175	200	225	250	275	300	ショックアブソーバ
MXW8	550	610	700	790	880	980	-	-	-	-	-	-	15
MXW12	-	930	1010	1140	1270	1400	-	-	-	-	-	-	15
MXW16	-	-	1850	1970	2150	2350	2540	2740	-	-	-	-	20
MXW20	-	-	-	4440	4640	5000	5360	5710	6070	6430	-	-	65
MXW25	-	-	-	9300	9620	9970	10500	11100	11700	12200	12800	13400	140

商品特長詳細

ロングストローク（MAX300mm）
リニアガイドの採用によりロングストロークの対応を可能にし、滑らかでガタのない動きを実現。
デュアルロッド構造
薄型でかつ2倍の出力。

配管、配線

2方向より配管が可能。
同一面より配管、配線の取出しが可能。
ボディ両サイドにオートスイッチの取付が可能。

横方向配管／軸方向配管

型番リスト

表示件数

型番

種類

ガイド方式

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブル材質

特性

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

テーブル表面処理

ポートねじ種類

クッション

種別

適用シリンダ内径

(Φ)

適用型式

ストローク調整範囲

最小発注数量

関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	12	MXW12	5mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	12	MXW12	15mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	16	MXW16	5mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	16	MXW16	15mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	20	MXW20	5mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	20	MXW20	15mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	25	MXW25	5mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	25	MXW25	15mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	8	MXW8	5mm	1個
関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ストッパボルトAss'y	8	MXW8	15mm	1個

通常単価(税別) (税込単価)	通常出荷日

210円 ( 231円 )	19日目
1,044円 ( 1,148円 )	19日目
208円 ( 229円 )	19日目
1,107円 ( 1,218円 )	6日目
251円 ( 276円 )	19日目
1,322円 ( 1,454円 )	19日目
287円 ( 316円 )	19日目
1,423円 ( 1,565円 )	19日目
210円 ( 231円 )	19日目
1,044円 ( 1,148円 )	19日目

詳細情報

基本情報

基本情報

リニアガイドの採用によりロングストロークの対応を可能にし、滑らかでガタのない動きを実現。
【特長】
・リニアガイド採用のロングストローク対応可能なテーブルユニットどのストローク位置でもテーブルの剛性は一定
・デュアルロッド構造

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

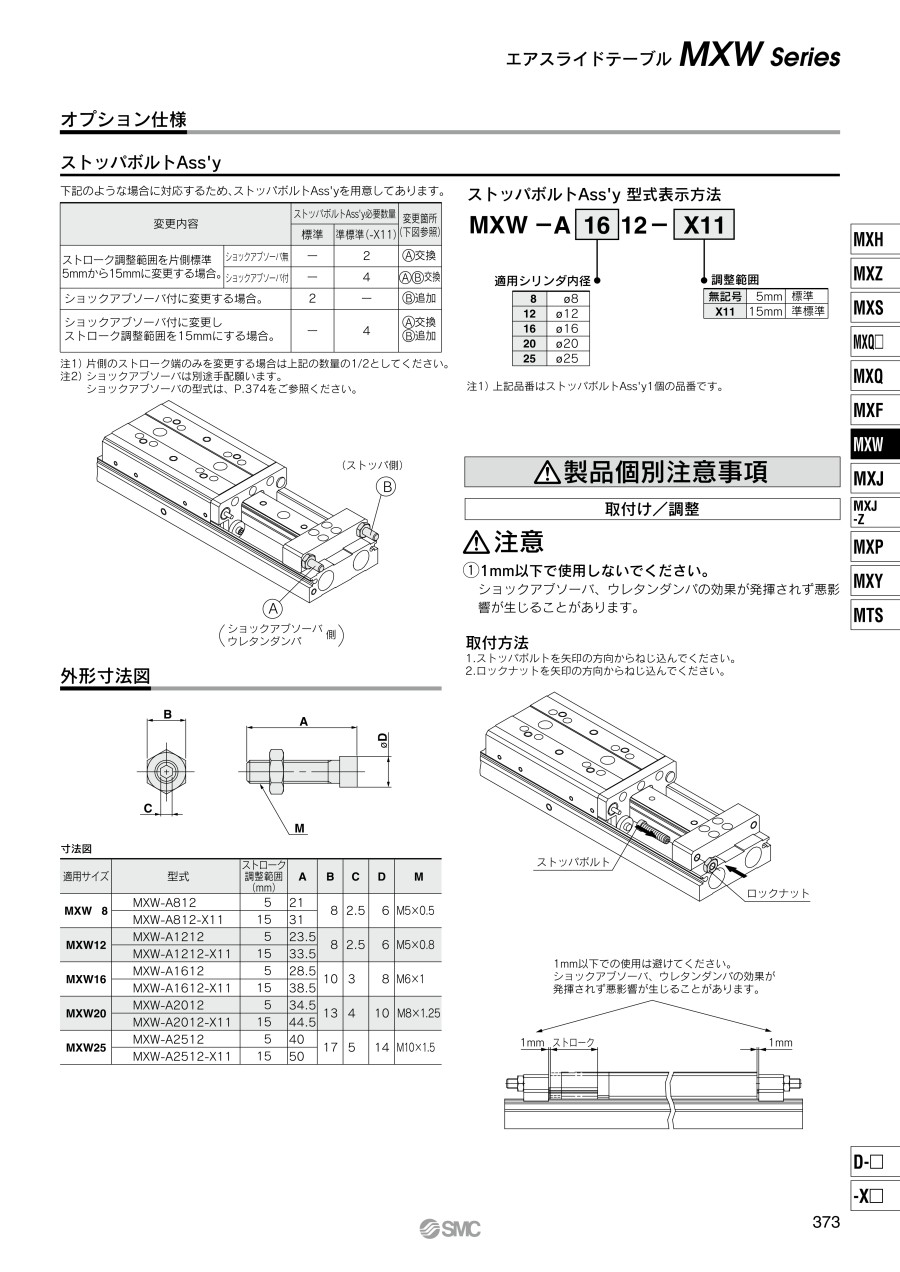

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
薄形エアスライドテーブル MXFシリーズ
SMC社の薄形エアスライドテーブルです。ガイド部とシリンダを並列構造にして、薄形・コンパクト化を実現しました。
SMC
エアスライドテーブル MXJシリーズ
SMC社のエアスライドテーブルです。前面取付部とテーブルの一体化により、前面・上面取付面の高精度・高剛性を実現しました。オートスイッチ2列取付可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
