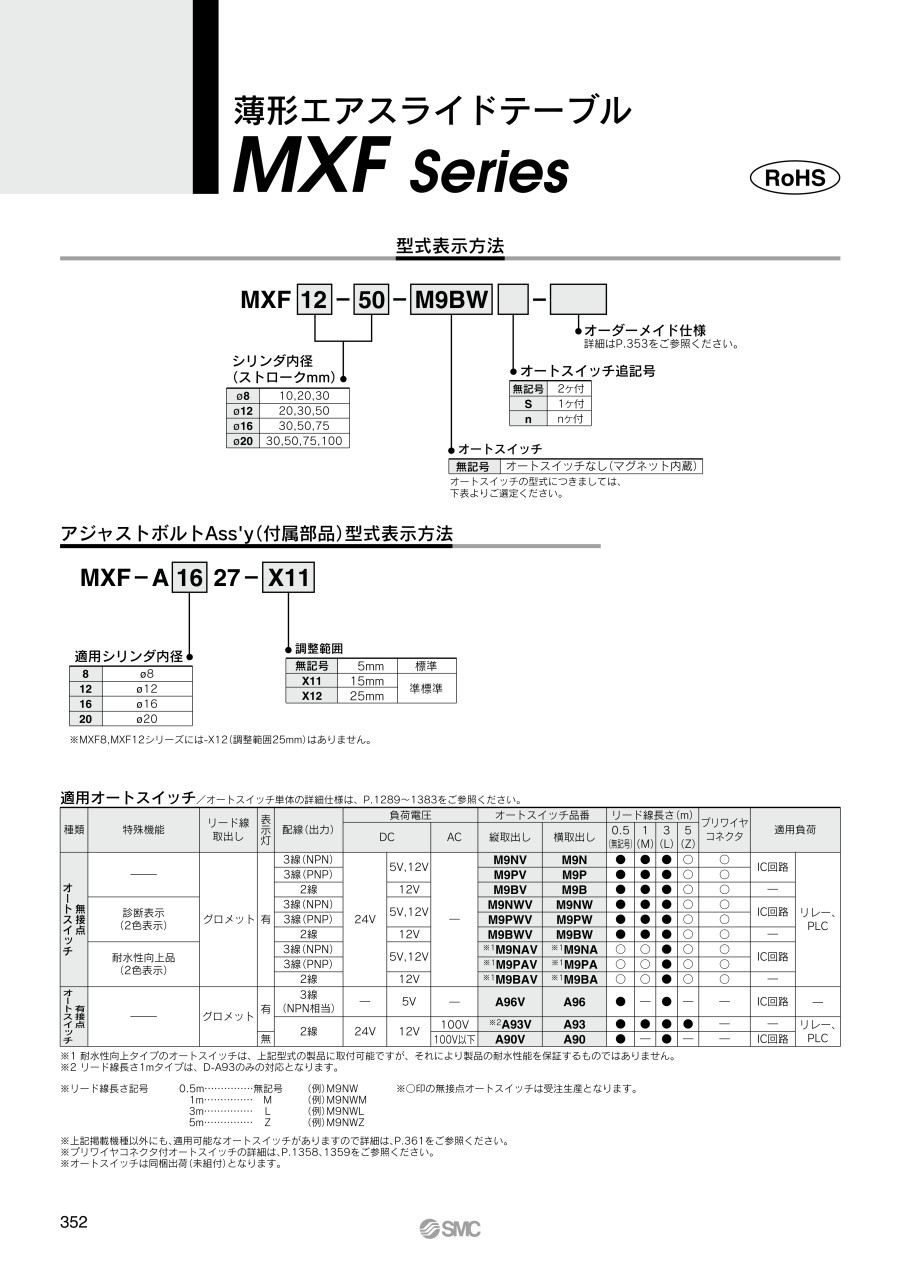

薄形エアスライドテーブル MXFシリーズ
- 通常単価(税別)
- 45,605円
- 税込単価
- 50,166円
ガイド部とシリンダを並列構造にした薄形・コンパクトタイプエアスライドテーブル。...
詳細情報を確認する
MXF16-75-M9PVMの仕様・寸法情報
商品情報
製品仕様
| シリンダ内径（mm） | 8 | 12 | 16 | 20 |
|---|---|---|---|---|
| 配管接続口径 | M3×0.5 | M5×0.8 | ||
| 使用流体 | 空気 | |||
| 作動方式 | 複動形 | |||
| 使用圧力 | 0.15～0.7MPa | |||
| 保証耐圧力 | 1.05MPa | |||
| 周囲温度および使用流体温度 | -10～+60℃ | |||
| 使用速度範囲（平均作動速度）注） | 50～500mm/s | |||
| クッション | 両端ラバークッション | |||
| 給油 | 無給油 | |||
| オートスイッチ（オプション） | 有接点オートスイッチ（D-M9PV） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||
| ストローク長さの許容差 | 0～+1mm | |||
| ストローク調整範囲 | 前進端 5mm・後退端 5mm | |||
注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度
理論出力表
| シリンダ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | |||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | OUT | 50 | 10 | 15 | 20 | 25 | 30 | 35 |
| IN | 38 | 8 | 11 | 15 | 19 | 23 | 27 | ||
| 12 | 6 | OUT | 113 | 23 | 34 | 45 | 57 | 68 | 79 |
| IN | 85 | 17 | 26 | 34 | 43 | 51 | 60 | ||
| 16 | 8 | OUT | 201 | 40 | 60 | 80 | 101 | 121 | 141 |
| IN | 151 | 30 | 45 | 60 | 76 | 91 | 106 | ||
| 20 | 10 | OUT | 314 | 63 | 94 | 126 | 157 | 188 | 220 |
| IN | 236 | 47 | 71 | 94 | 118 | 142 | 165 | ||
注意事項
理論出力（N）=圧力（MPa）×受圧面積（mm2）
標準ストローク
| 型番 | 標準ストローク（mm） |
|---|---|
| MXF8 | 10、20、30 |
| MXF12 | 20、30、50 |
| MXF16 | 30、50、75 |
| MXF20 | 30、50 ,75、100 |
質量表
（単位：g）
| 型番 | 標準ストローク（mm） | |||||
|---|---|---|---|---|---|---|
| 10 | 20 | 30 | 50 | 75 | 100 | |
| MXF8 | 120 | 130 | 170 | - | - | - |
| MXF12 | - | 210 | 250 | 360 | - | - |
| MXF16 | - | - | 360 | 500 | 690 | - |
| MXF20 | - | - | 600 | 750 | 1060 | 1370 |
詳細情報
基本情報
ガイド部とシリンダを並列構造にした薄形・コンパクトタイプエアスライドテーブル。
【特長】
・スッキリとした外観
・ストロークアジャスタ標準装備
・オートスイッチの取付が可能
・ワーク取付用ねじの強化
・取付・取外しの再現性
・自由度の高い配管方法
・高剛性
