エアスライドテーブル MXSシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

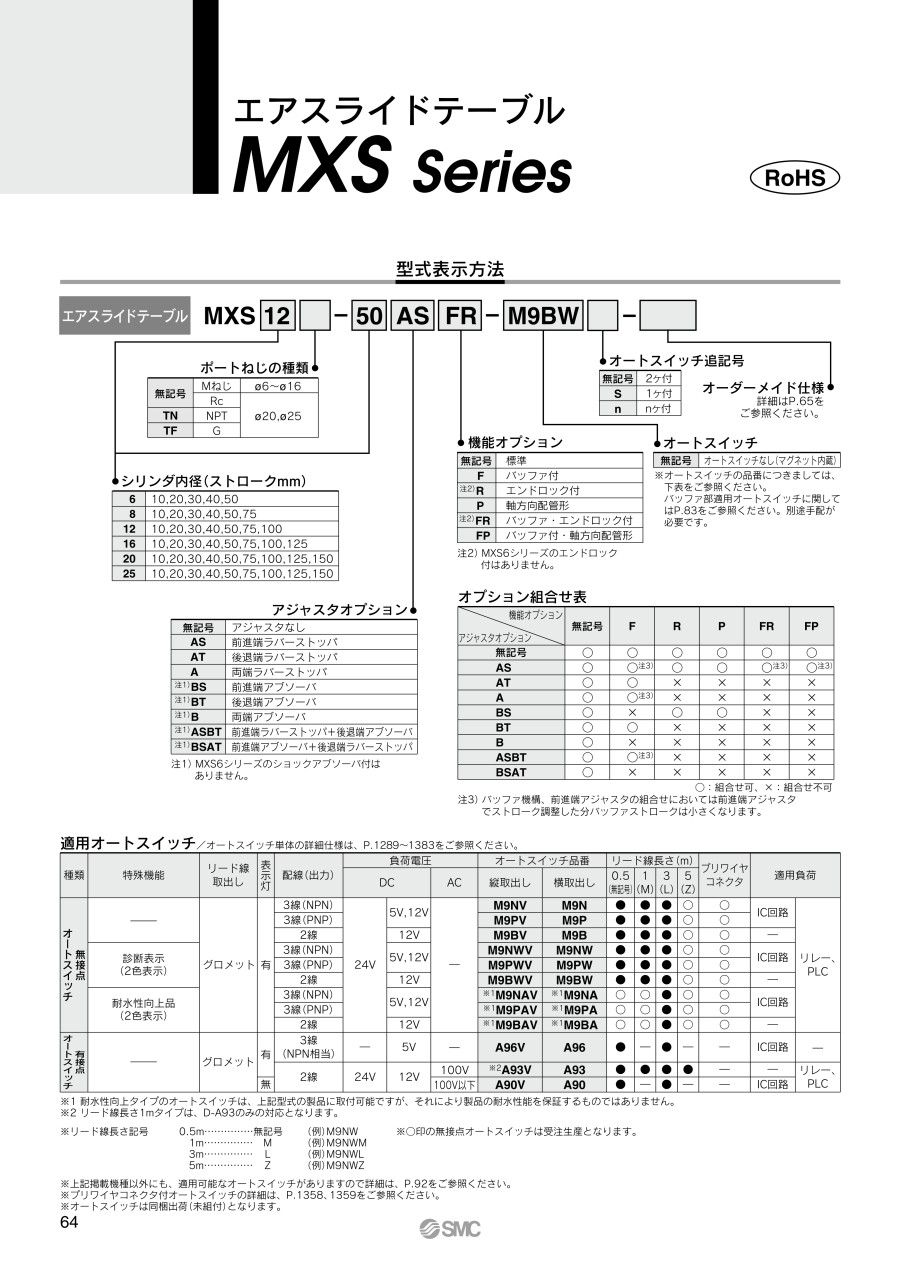

MXS8-30-M9PVLの仕様・寸法情報
商品情報
製品仕様
製品仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|
| 配管接続口径 | M3×0.5 | M5×0.8 | Rc1/8・NPT1/8・G1/8 | |||
| 使用流体 | 空気 | |||||
| 作動方式 | 複動形 | |||||
| 使用圧力 | 0.15～0.7MPa | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 周囲温度および使用流体温度 | -10～60℃ | |||||
| 使用速度範囲（平均作動速度）注） | 50～500mm/s | |||||
| クッション | ラバークッション（標準、ストロークアジャスタ付） ショックアブソーバ（オプション） | |||||
| 給油 | 無給油 | |||||
| オートスイッチ（オプション） | 有接点オートスイッチ（2線式、3線式） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||||
| ストローク長さの許容差 | 0～+1mm | |||||
平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度。
オプション
| アジャスタオプション | ストロークアジャスタ付 | 前進端（AS） | ストローク調整範囲0～5mm |
|---|---|---|---|
| 後退端（AT） | |||
| 両端（A） | |||
| ショックアブソーバ付 | 前進端（BS） | MXS6シリーズのショックアブソーバ付はありません。 | |
| 後退端（BT） | |||
| 両端（B） | |||
| 機能オプション | バッファ付（F） | MXS6シリーズのエンドロック付はありません。 | |
| エンドロック付（R） | |||
| 軸方向配管形（P） | |||
使用例
用途例
ピックアンドプレスのZ軸として/コンベア上のパレットの位置決めとして
商品特長詳細
豊富なオプション群
アジャスタオプションと機能オプションの組み合せが可能。
アジャスタオプション
ストロークアジャスタ
ストロークを0～5mmの範囲で調整可能。
- 前進端アジャスタ（AS）
- 後退端アジャスタ（AT）
- 両端アジャスタ（A）
ショックアブソーバ付
ストローク端での衝撃を吸収し、滑らかな停止。ストロークの調整が可能。
- 前進端ショックアブソーバ付（BS）
- 後退端ショックアブソーバ付（BT）
- 両端ショックアブソーバ付（B）
機能オプション
バッファ機構付
ストローク前進端での衝撃をなくし、ワークやツールを保護。
バッファ部へのオートスイッチ取付けが可能。
バッファ機構作動状態/通常状態
※オートスイッチの取付け向きを変えることにより常時ON、OFF設定の変更。
バッファ機構の使用例
ワークを挿入させる工程で、位置決めが不完全な場合など、ワークをぶつけてもショックをバッファ機構が吸収し、破損を防止。
使用例の画像
エンドロック付
空気源を切ってもシリンダの原位置を保持し、ワークの落下を防止。
ロック時/ロック解除時
軸方向配管形
配管を軸方向に集約させて、ボディ回りのスペースをフリーにできる。
軸方向配管形の画像
詳細情報
基本情報
クロスローラガイドの採用によりガタのない、なめらかな動きを実現したエアスライドテーブル。
【特長】
・ワークテーブル+エアシリンダをコンパクトに一体化
・精密組立て用に適したエアスライドテーブル
・位置決め用ピン穴加工付でワーク・ボディの取付再現性向上
・安全面を考慮したオートスイッチ取付溝
・縦軸取付けにも使用可能
・デュアルロッド構造
・アジャスタオプションと機能オプションの組み合せができる豊富なオプション群
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
SMC
エアスライドテーブル（対称形） MXS□Lシリーズ
SMC社のエアスライドテーブル(対称形)です。ワークテーブルとエアシリンダをコンパクトに一体化しました。精密組立て用に適しています。ポートおよびストロークアジャスタの設置位置が標準ボディとは反対です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
もう一つのMXQ□は従来品です。MXQ□（高さ互換）と従来品のMXQ□の型式での違いは、ストロークの後にZ□が付けば、MXQ□（高さ互換）タイプです。
従来品も継続供給（2018年3月現在）していますが、新規の場合は新型でご検討ください。新型MXQ-Zシリーズは、ダンパ付メタルストッパのアジャスタオプションが追加されました。
MXSシリーズはクロスローラーガイド（円筒コロ/非循環式）で、新型MXQ-Zと従来品MXQシリーズはリニアガイド（鋼球/循環式）です。MXQシリーズの方が高剛性となります。
※テーブルのたわみ量（変位量）に関してはMXSの方が小さくなります。用途により新型MXQ-Z、従来MXQ、MXSの使い分けをご検討ください。
