コンパクトスライド MXHシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
循環式新リニアガイド採用で高剛性を実現したコンパクトスライド。【特長】・各許容...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
表示記号
ラバークッション
| チューブ内径（mm） | 6 | 10 |
|---|---|---|
| 使用流体 | 空気 | |
| 作動方式 | 複動形 | |
| 配管接続口径 | M5×0.8 | |
| 最低使用圧力 | 0.15MPa | 0.06MPa |
| 最高使用圧力 | 0.7MPa | |
| 保証耐圧力 | 1.05MPa | |
| 周囲温度および使用流体温度 | オートスイッチなし：-10～70℃（ただし、凍結なきこと） オートスイッチ付：-10～60℃（ただし、凍結なきこと） | |
| 使用ピストン速度 | 50～500mm/s | |
| 許容運動エネルギーJ | 0.0125 | 0.025 |
| 給油 | 無給油 | |
| クッション | 両側ラバークッション | |
| ストローク長さの許容差 | 0～+1.0 | |
| オートスイッチ （オプション） | 無接点オートスイッチD-M9□型、M9□W型 有接点オートスイッチD-A9□型 | |
使用例
用途例
ワークまでの距離が長い場合等に対応。
商品特長詳細
許容モーメント最大2倍以上向上
高剛性 新リニアガイド採用。
各許容モーメント向上。
※静荷重によるモーメント（上記は従来品MXH6との比較）。
高い許容モーメント
（N・m）
| チューブ内径（mm） | MXH | 従来品MXH |
|---|---|---|
| 6 | 0.81 | 0.47 |
| 10 | 1.69 | 0.96 |
ピッチモーメント
| チューブ内径（mm） | MXH | 従来品MXH |
|---|---|---|
| 6 | 0.81 | 0.39 |
| 10 | 1.69 | 0.82 |
ヨーモーメント
| チューブ内径（mm） | MXH | 従来品MXH |
|---|---|---|
| 6 | 1.4 | 0.59 |
| 10 | 3.19 | 1.37 |
ロールモーメント
高剛性 新リニアガイド、ピストン部変更により質量削減
質量19％削減（Φ20-10（内径20-10mm）ストローク）
取付完全互換
外形寸法、ワーク取付寸法およびシリンダ取付寸法は従来同様4方向からの取付けが可能。
- 横取付形（ボディ通し穴）
- 横取付形（ボディねじ）
- 縦取付形（ボディねじ）
- 縦取付形（ボディねじ）
3方向からの配管が可能
OUTポート（両側面2ヶ所）/INポート（両側面2ヶ所）
シリーズバリエーション
| 型式 | 標準ストローク（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| MXH10 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
シリーズバリエーション対応表

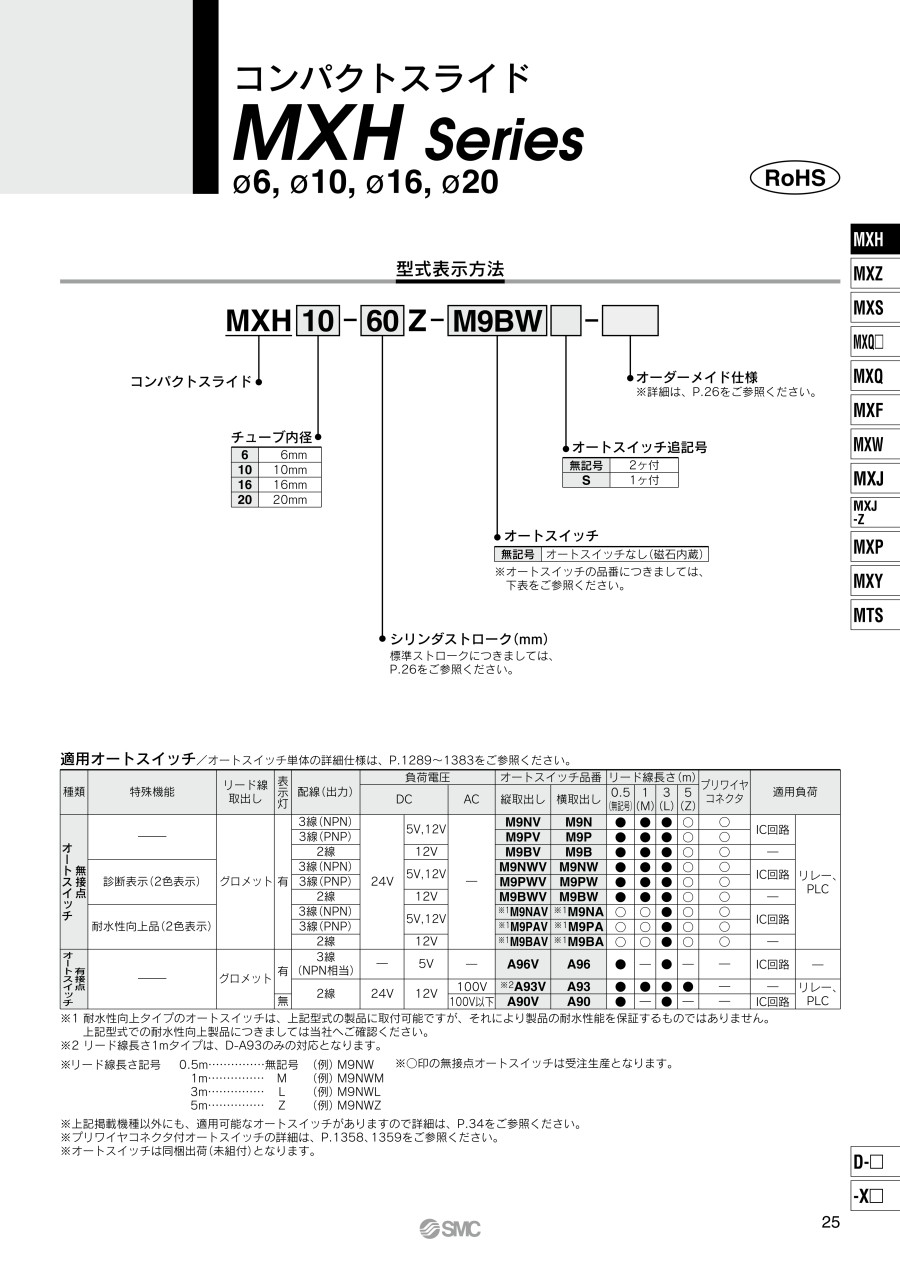

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,897円 ( 20,787円 ) | 在庫品1日目当日出荷可能 |
14,754円 ( 16,229円 ) | 在庫品1日目当日出荷可能 |
15,040円 ( 16,544円 ) | 在庫品1日目当日出荷可能 |
15,903円 ( 17,493円 ) | 在庫品1日目当日出荷可能 |
21,662円 ( 23,828円 ) | 在庫品1日目当日出荷可能 |
17,005円 ( 18,706円 ) | 在庫品1日目当日出荷可能 |
17,963円 ( 19,759円 ) | 在庫品1日目当日出荷可能 |
26,165円 ( 28,782円 ) | 6日目 |
19,879円 ( 21,867円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
- ( - ) | 19日目 |
詳細情報
基本情報
循環式新リニアガイド採用で高剛性を実現したコンパクトスライド。
【特長】
・各許容モーメント向上
・高剛性 新リニアガイド、ピストン部変更により質量削減
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
また取付けの互換性はありますか？
①旧MXHとの完全取付互換性あり（外形寸法も変更なし）
②許容モーメントの向上：最大2倍（従来品比較）
③製品質量の軽減：最大19％減（従来品比較）
◇新旧MXHシリーズの主な相違点は下記になります。
・取付互換性：本体取付寸法に変更はありません。
・外形寸法：変更ありません。
・質量：変更あります。（質量低減）
・外観形状：引込側ダンパ位置に変更があります。
・外観色：変更ありません。
・バリエーション：変更ありません。
・仕様：変更あります。（許容モーメント向上）
・型式表示方法：変更があります。
MXH-Zの品番末尾-X2128（特注品）にて、取付寸法（シリンダ取付寸法・ワーク取付寸法）の互換対応品になります。
特注品の為、受注生産となります。
注）φ16-5stとφ16-10stは、-X2128でも一部取付寸法に互換がありません。
