クリーンレギュレータ SRHシリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 19,691円～64,392円特別価格
- 税込単価
- 21,660円～70,831円特別価格
脈動を抑制する弁構造のクリーンレギュレータSRHシリーズ。【特長】・コンタミネ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が217型番あります。
商品情報
外形図
単位：mm
Rcねじタイプ
（ ）内寸法はSRH4000を示します。
メタルガスケットシール継手タイプ
（ ）内寸法はSRH4000を示します。
製品仕様
商品イメージ
製品仕様
| 型番 | SRH3□□0 | SRH4□□0 | SRH3□□1 | SRH4□□1 | |
|---|---|---|---|---|---|
| リリーフ機構 | ノンリリーフ | リリーフ | |||
| 管接続口径 | 1/8、1/4 URJF1/4 | 1/4、3/8、1/2 URJF3/8 | 1/8、1/4 | 1/4、3/8、1/2 | |
| 使用流体 | Aグレード | クリーンエア、N2、Ar、CO2、純水 | クリーンエア、N2 | ||
| Bグレード | エア、N2、Ar、CO2、水 | エア、N2 | |||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1MPa | ||||
| 設定圧力 | 低圧タイプ | 0.02～0.2MPa | |||
| 高圧タイプ | 0.05～0.7MPa | ||||
| 周囲温度および 使用流体温度 | 0～60℃（ただし凍結なきこと） | ||||
| 接流体材質（金属） | SUS316（ボディはSUS316L） | ||||
| ダイヤフラム 材質 | Aグレード | PTFE | |||
| Bグレード | ふっ素ゴム | ||||
| 質量 | 360g | 730g | 360g | 730g | |

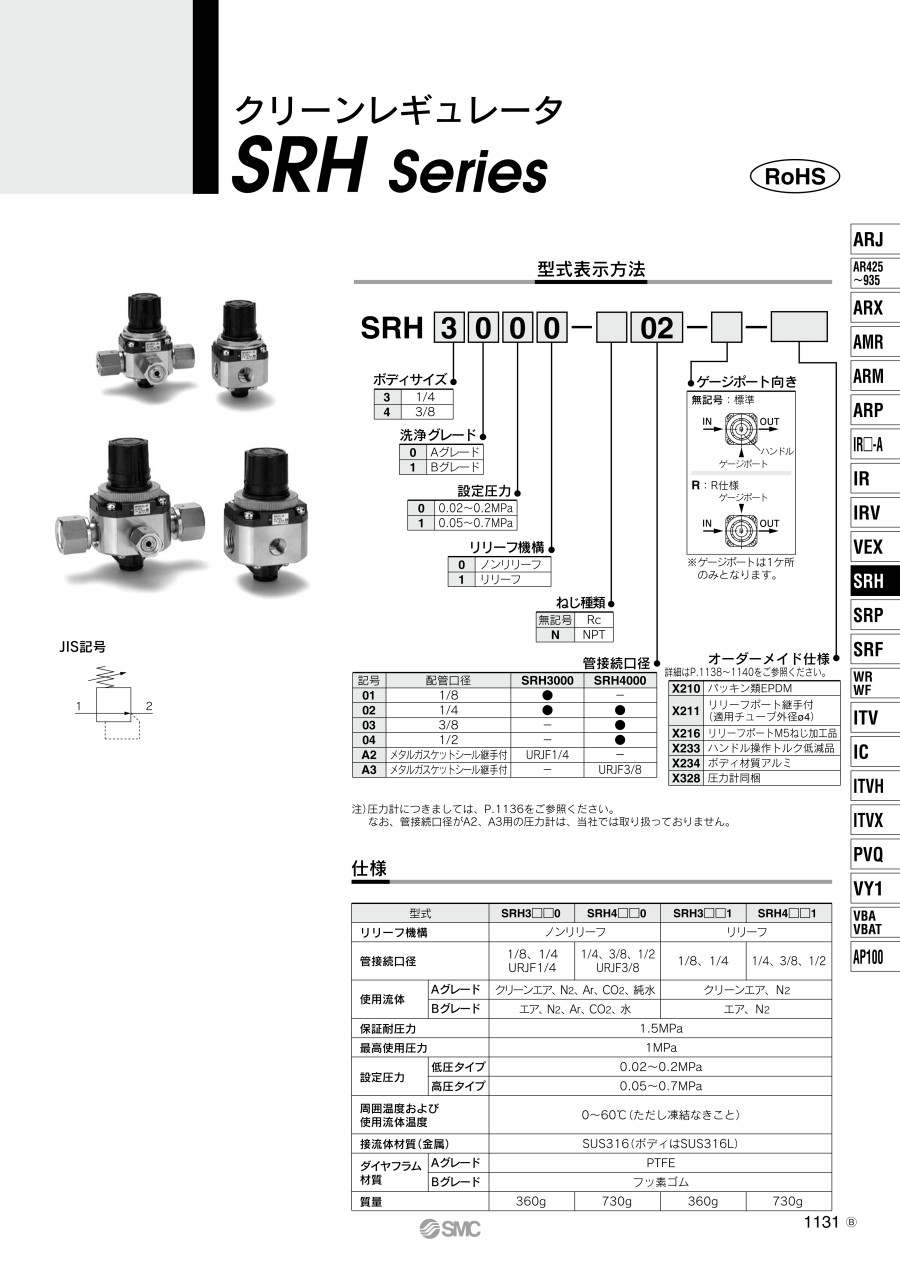

型式表示方法
構造
構成部品
| 番号 | 部品名 | 材質 | |
|---|---|---|---|
| Aグレード | Bグレード | ||
| 1 | ボディ | SUS316L | |
| 2 | ダイヤフラム | PTFE | フッ素ゴム |
| 3 | ダイヤフラム | PTFE | フッ素ゴム |
| 4 | バルブガイド | PPS | |
| 5 | ボンネット | PPS | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,692円 ( 28,261円 ) | 6日目 |
25,692円 ( 28,261円 ) | 19日目 |
26,937円 ( 29,631円 ) | 6日目 |
26,937円 ( 29,631円 ) | 6日目 |
27,717円 ( 30,489円 ) | 19日目 |
48,266円 ( 53,093円 ) | 6日目 |
48,266円 ( 53,093円 ) | 3日目 |
24,031円 ( 26,434円 ) | 19日目 |
25,692円 ( 28,261円 ) | 6日目 |
24,031円 ( 26,434円 ) | 19日目 |
25,692円 ( 28,261円 ) | 6日目 |
25,692円 ( 28,261円 ) | 19日目 |
26,937円 ( 29,631円 ) | 6日目 |
25,692円 ( 28,261円 ) | 19日目 |
48,266円 ( 53,093円 ) | 19日目 |
48,266円 ( 53,093円 ) | 19日目 |
26,677円 ( 29,345円 ) | 19日目 |
24,031円 ( 26,434円 ) | 19日目 |
25,692円 ( 28,261円 ) | 6日目 |
25,692円 ( 28,261円 ) | 19日目 |
27,717円 ( 30,489円 ) | 19日目 |
26,937円 ( 29,631円 ) | 在庫品1日目当日出荷可能 |
25,692円 ( 28,261円 ) | 6日目 |
24,676円 ( 27,144円 ) | 19日目 |
24,676円 ( 27,144円 ) | 19日目 |
48,266円 ( 53,093円 ) | 19日目 |
48,266円 ( 53,093円 ) | 19日目 |
25,692円 ( 28,261円 ) | 19日目 |
25,692円 ( 28,261円 ) | 19日目 |
25,692円 ( 28,261円 ) | 6日目 |
25,692円 ( 28,261円 ) | 19日目 |
25,692円 ( 28,261円 ) | 6日目 |
25,692円 ( 28,261円 ) | 6日目 |
27,717円 ( 30,489円 ) | 19日目 |
25,692円 ( 28,261円 ) | 在庫品1日目当日出荷可能 |
25,692円 ( 28,261円 ) | 6日目 |
24,676円 ( 27,144円 ) | 19日目 |
27,717円 ( 30,489円 ) | 19日目 |
48,266円 ( 53,093円 ) | 19日目 |
48,266円 ( 53,093円 ) | 19日目 |
24,031円 ( 26,434円 ) | 19日目 |
25,692円 ( 28,261円 ) | 6日目 |
25,692円 ( 28,261円 ) | 19日目 |
26,773円 ( 29,450円 ) | 19日目 |
21,391円 ( 23,530円 ) | 6日目 |
21,391円 ( 23,530円 ) | 19日目 |
22,428円14,802円 ( 16,282円 ) | 在庫品1日目当日出荷可能 |
21,391円 ( 23,530円 ) | 6日目 |
20,334円 ( 22,367円 ) | 19日目 |
20,334円 ( 22,367円 ) | 19日目 |
42,892円 ( 47,181円 ) | 6日目 |
42,892円 ( 47,181円 ) | 19日目 |
19,691円 ( 21,660円 ) | 19日目 |
22,611円 ( 24,872円 ) | 19日目 |
21,391円 ( 23,530円 ) | 6日目 |
21,391円 ( 23,530円 ) | 19日目 |
21,391円 ( 23,530円 ) | 6日目 |
21,391円 ( 23,530円 ) | 19日目 |
22,427円 ( 24,670円 ) | 6日目 |
21,391円 ( 23,530円 ) | 6日目 |
詳細情報
基本情報
脈動を抑制する弁構造のクリーンレギュレータSRHシリーズ。
【特長】
・コンタミネーション管理されたステンレスレギュレータ
・油脂類を一切使用しない部品構成
・用途に応じてPTFE（Aグレード）とフッ素ゴム（Bグレード）のダイヤフラム材質が選択可能
・ダイヤフラム室内に吸・排気孔を設け、流れを発生させる構造
・弁スプリングをダイヤフラムで隔壁する構造
・クラス100雰囲気内での洗浄と組立、検査、密閉二重包装
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
クリーンレギュレータ SRHシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q水を流せる減圧弁はありますか？
A
水を流せる減圧弁としては、クリーンレギュレータ「SRHシリーズ」があります。
SRHシリーズのBグレードタイプは、水用の減圧が対応可能です。SRHシリーズのAグレードタイプは、純水用となります。
いずれもボディ材質はSUS316で、油脂類を使用しない禁油仕様になっています。
別途、黄銅の小型水用減圧弁「WR110シリーズ」も扱っています。
SRHシリーズのBグレードタイプは、水用の減圧が対応可能です。SRHシリーズのAグレードタイプは、純水用となります。
いずれもボディ材質はSUS316で、油脂類を使用しない禁油仕様になっています。
別途、黄銅の小型水用減圧弁「WR110シリーズ」も扱っています。
Q圧力設定したSRH4000が、しばらく時間が経つと2次側の圧力が少し上がってしまう。この理由は何でしょうか？
A
SRHシリーズを含め普通の減圧弁は、製品の構造より 一次側から二次側への主弁の漏れ量が０「ゼロ」ではありません。
SRHの2次側の消費が長時間止まるような状態が続きますと、徐々に二次側の圧力が上昇してしまう事があります。
必要に応じて圧力逃がし弁などの設置をご検討下さい。
（注：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差がありますので、その差分だけ圧力が上昇してしまうことがあります）
SRHの2次側の消費が長時間止まるような状態が続きますと、徐々に二次側の圧力が上昇してしまう事があります。
必要に応じて圧力逃がし弁などの設置をご検討下さい。
（注：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差がありますので、その差分だけ圧力が上昇してしまうことがあります）
