精密レギュレータ IR1000-A/2000-A/3000-Aシリーズ
未確定：候補が1,288型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本タイプ（ハンドル）／IR10□0-01□-A
デジタル圧力スイッチ付の場合／IR10□0-01□E□-A
製品仕様
IR1000-A 商品イメージ
IR2000-A 商品イメージ
IR3000-A 商品イメージ
製品仕様
| 型式 | 基本タイプ（ハンドル） | ||
|---|---|---|---|
| IR10□0-A | IR20□0-A | IR30□0-A | |
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高供給圧力 | 1.0MPa | ||
| 最低供給圧力注1） | 設定圧力+0.05MPa | 設定圧力+0.1MPa | |
| 設定圧力範囲 | IR1000-A：0.005～0.2MPa | IR2000-A：0.005～0.2MPa | IR3000-A：0.01～0.2MPa |
| IR1010-A：0.01～0.4MPa | IR2010-A：0.01～0.4MPa | IR3010-A：0.01～0.4MPa | |
| IR1020-A：0.01～0.8MPa | IR2020-A：0.01～0.8MPa | IR3020-A：0.01～0.8MPa | |
| 設定感度 | フルスパンの0.2%以内 | ||
| 繰返し性注2） | フルスパンの±0.5%以内 | ||
| 空気消費量注3） | 1 L/min（ANR）以下 | ||
| 接続口径 | 1/8 | 1/4 | 1/4,3/8, 1/2 |
| 圧力計接続口径 | 1/8（2ヶ所） | ||
| 周囲温度および使用流体温度注4） | −5～60℃（凍結なきこと） | ||
| 質量（kg）注5） | 0.13 | 0.23 | 0.47 |
- ※ 注1）出力側の流量がない場合です。
- ※ 注2）経時変化、温度特性など、その他の特性を含まない条件です。
- ※ 注3）測定条件：供給圧力1.0MPa、圧力設定0.2MPaの時です。
- ※ 注4）デジタル圧力スイッチ付の場合は、−5～+50℃となります。
- ※ 注5）付属品なしの場合です。
構造
基本タイプ（ハンドル）／IR20□0-A
基本タイプ（ハンドル）／IR10□0-A
基本タイプ（ハンドル）／IR30□0-A
基本タイプ（ハンドル）／IR30□1-A・IR30□2-A
主要構成部品
| 番号 | 名称 | 材質 | ||
|---|---|---|---|---|
| IR1000-A | IR2000-A | IR3000-A | ||
| 1 | ボンネット | アルミダイカスト | ||
| 2 | ノズルダイヤフラムアセンブリ | アルミニウム、耐候性NBR | ||
| 3 | パッキン | HNBR | ||
| 4 | パッキン | NBR | ||
| 5 | ダイヤフラムスペーサ | ポリアセタール | ||
| 6 | 給気ダイヤフラム | 耐候性NBR | - | |
| 7 | 排気ダイヤフラムアセンブリ | 鋼、アルミニウム、耐候性NBR | アルミニウム、耐候性NBR、HNBR | |
| 8 | バルブアセンブリ | ステンレス、アルミニウム、HNBR | アルミニウム、HNBR | |
| 9 | ボディ | アルミダイカスト | ||
選定サポート情報

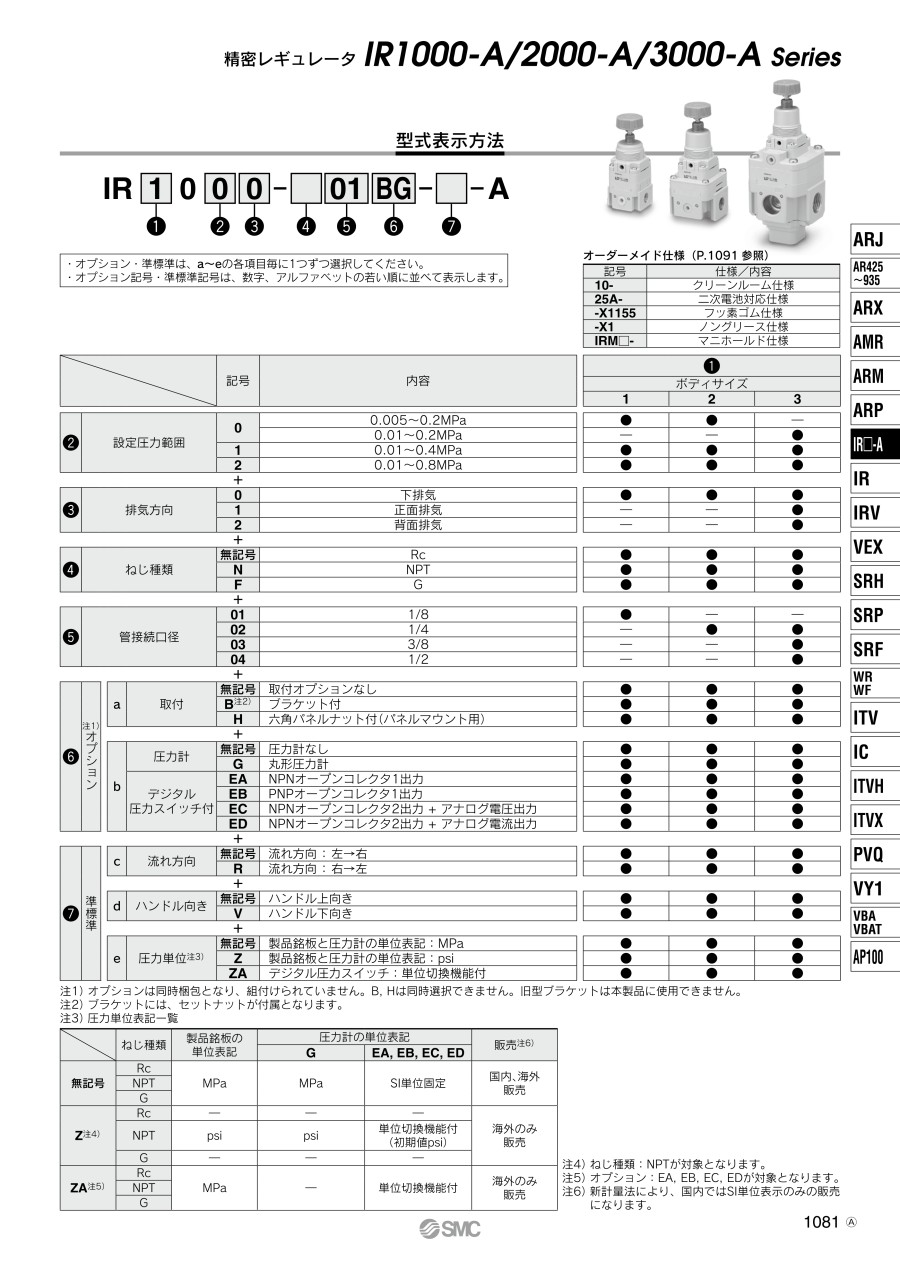

型式表示方法
型番例
| - | 記号 | 内容 | （1） | |||||
|---|---|---|---|---|---|---|---|---|
| ボディサイズ | ||||||||
| 1 | 2 | 3 | ||||||
| （2） | 設定圧力範囲 | 0 | 0.005～0.2MPa | ● | ● | - | ||
| 0.01～0.2MPa | - | - | ● | |||||
| 1 | 0.01～0.4MPa | ● | ● | ● | ||||
| 2 | 0.01～0.8MPa | ● | ● | ● | ||||
| （3） | 排気方向 | 0 | 下排気 | ● | ● | ● | ||
| 1 | 正面排気 | - | - | ● | ||||
| 2 | 背面排気 | - | - | ● | ||||
| （4） | ねじ種類 | 無記号 | Rc | ● | ● | ● | ||
| N | NPT | ● | ● | ● | ||||
| F | G | ● | ● | ● | ||||
| （5） | 管接続口径 | 01 | 1/8 | ● | - | - | ||
| 02 | 1/4 | - | ● | ● | ||||
| 03 | 3/8 | - | - | ● | ||||
| 04 | 1/2 | - | - | ● | ||||
| （6） | 注1）オプション | a | 取付 | 無記号 | 取付オプションなし | ● | ● | ● |
| B注2） | ブラケット付 | ● | ● | ● | ||||
| H | 六角パネルナット付（パネルマウント用） | ● | ● | ● | ||||
| b | 圧力計 | 無記号 | 圧力計なし | ● | ● | ● | ||
| G | 丸形圧力計 | ● | ● | ● | ||||
| デジタル 圧力スイッチ付 | EA | NPNオープンコレクタ1出力 | ● | ● | ● | |||
| EB | PNPオープンコレクタ1出力 | ● | ● | ● | ||||
| EC | NPNオープンコレクタ1出力＋アナログ電圧出力 | ● | ● | ● | ||||
| ED | NPNオープンコレクタ1出力＋アナログ電流出力 | ● | ● | ● | ||||
| （7） | 準標準 | c | 流れ方向 | 無記号 | 流れ方向：左→右 | ● | ● | ● |
| R | 流れ方向：右→左 | ● | ● | ● | ||||
| d | ハンドル向き | 無記号 | ハンドル上向き | ● | ● | ● | ||
| V | ハンドル下向き | ● | ● | ● | ||||
| e | 圧力単位注3） | 無記号 | 製品銘板と圧力計の単位表記：MPa | ● | ● | ● | ||
| Z | 製品銘板と圧力計の単位表記：psi | ● | ● | ● | ||||
| ZA | デジタル圧力スイッチ：単位切換機能付 | ● | ● | ● | ||||
- ※ 注1）オプションは同時梱包となり、組付けられていません。B,Hは同時選択できません。旧型ブラケットは本製品に使用できません。
- ※ 注2）ブラケットには、セットナットが付属となります。
- ※ 注3）圧力単位表記一覧をご参照ください。
圧力単位表記一覧
| - | ねじ種類 | 製品銘板の単位表記 | 圧力計の単位表記 | 販売注6） | |
|---|---|---|---|---|---|
| G | EA, EB, EC, ED | ||||
| 無記号 | Rc | MPa | MPa | SI単位固定 | 国内、海外販売 |
| NPT | |||||
| G | |||||
| Z注4） | Rc | - | - | - | 海外のみ販売 |
| NPT | psi | psi | 単位切換機能付 （初期値psi） | ||
| G | - | - | - | ||
| ZA注5） | Rc | MPa | - | 単位切換機能付 | 海外のみ販売 |
| NPT | |||||
| G | |||||
- ※ 注4）ねじ種類：NPTが対象となります。
- ※ 注5）オプション：EA,EB,EC,EDが対象となります。
- ※ 注6）新計量法により、国内ではSI単位表示のみの販売になります。
付属品（オプション）・部品品番
| 名称 | IR10□0-A | IR20□0-A | IR30□0-A | |
|---|---|---|---|---|
| ブラケットアセンブリ注1） | IR10P-501AS | IR20P-501AS | IR30P-501AS | |
| 六角パネルナット | IR10P-600S | IR20P-600S | IR20P-600S | |
| 丸形圧力計注2） | 0.2MPa設定 | G33-2-□01 | G43-2-□01 | G43-2-□01 |
| 0.4MPa設定 | G33-4-□01 | G43-4-□01 | G43-4-□01 | |
| 0.8MPa設定 | G33-10-□01 | G43-10-□01 | G43-10-□01 | |
| デジタル圧力スイッチ付注3） | NPN1出力 | ISE30A-□01-N-ML | ||
| PNP1出力 | ISE30A-□01-P-ML | |||
| NPN1出力・電圧出力 | ISE30A-□01-C-ML | |||
| NPN1出力・電流出力 | ISE30A-□01-D-ML | |||
- ※ 注1）ブラケットとセットナットのアセンブリです。
- ※ 注2）丸形圧力計品番の□は、接続ねじの種類を表します。Rは無記号、NPTはNとなります。0.8MPa設定用の圧力計は、1.0MPa仕様になります。単位表記psi仕様の圧力計供給につきましては、当メーカーにご確認ください。
- ※ 注3）デジタル圧力スイッチ付品番の□は、接続ねじの種類を表します。Rは無記号、NPTはNとなります。
モジュラ適用製品および付属品
| 適用製品および付属品名 | 適用サイズ | ||
|---|---|---|---|
| IR1000-Aシリーズ | IR2000-Aシリーズ | IR3000-Aシリーズ | |
| フィルタ | AF20-A | AF30-A | AF40-A |
| スペーサ | Y200-A | Y300-A | Y400-A |
| ブラケット付スペーサ | Y200T-A | Y300T-A | Y400T-A |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,573円 ( 14,930円 ) | 19日目 |
14,165円 ( 15,582円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,882円 ( 17,470円 ) | 19日目 |
15,654円 ( 17,219円 ) | 19日目 |
13,920円 ( 15,312円 ) | 19日目 |
14,401円 ( 15,841円 ) | 19日目 |
14,655円 ( 16,121円 ) | 19日目 |
24,711円 ( 27,182円 ) | 19日目 |
25,196円 ( 27,716円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
14,165円 ( 15,582円 ) | 19日目 |
14,401円 ( 15,841円 ) | 19日目 |
16,459円 ( 18,105円 ) | 19日目 |
13,573円 ( 14,930円 ) | 19日目 |
14,655円 ( 16,121円 ) | 19日目 |
24,711円 ( 27,182円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
23,616円 ( 25,978円 ) | 19日目 |
24,959円 ( 27,455円 ) | 19日目 |
14,401円 ( 15,841円 ) | 19日目 |
14,165円 ( 15,582円 ) | 19日目 |
13,920円 ( 15,312円 ) | 19日目 |
16,677円 ( 18,345円 ) | 19日目 |
18,836円 ( 20,720円 ) | 19日目 |
17,966円 ( 19,763円 ) | 19日目 |
18,601円 ( 20,461円 ) | 19日目 |
18,601円 ( 20,461円 ) | 19日目 |
15,853円 ( 17,438円 ) | 19日目 |
15,853円 ( 17,438円 ) | 19日目 |
16,677円 ( 18,345円 ) | 19日目 |
18,836円 ( 20,720円 ) | 19日目 |
17,948円 ( 19,743円 ) | 19日目 |
16,429円 ( 18,072円 ) | 19日目 |
16,429円 ( 18,072円 ) | 19日目 |
16,677円 ( 18,345円 ) | 19日目 |
27,089円 ( 29,798円 ) | 19日目 |
18,194円 ( 20,013円 ) | 19日目 |
15,869円 ( 17,456円 ) | 19日目 |
16,429円 ( 18,072円 ) | 19日目 |
28,923円 ( 31,815円 ) | 19日目 |
22,348円 ( 24,583円 ) | 19日目 |
22,086円 ( 24,295円 ) | 19日目 |
22,890円 ( 25,179円 ) | 19日目 |
31,079円 ( 34,187円 ) | 19日目 |
23,138円 ( 25,452円 ) | 19日目 |
22,086円 ( 24,295円 ) | 19日目 |
22,086円 ( 24,295円 ) | 19日目 |
20,729円 ( 22,802円 ) | 19日目 |
20,251円 ( 22,276円 ) | 19日目 |
22,348円 ( 24,583円 ) | 19日目 |
22,348円 ( 24,583円 ) | 19日目 |
22,086円 ( 24,295円 ) | 19日目 |
20,729円 ( 22,802円 ) | 19日目 |
20,966円 ( 23,063円 ) | 19日目 |
22,348円 ( 24,583円 ) | 19日目 |
7,928円 ( 8,721円 ) | 19日目 |
15,790円 ( 17,369円 ) | 19日目 |
詳細情報
基本情報
【特長】
・軽量：最大約27％削減
・感度：0.2％（フルスパン）
・繰り返し性：±0.5％（フルスパン）
【10-シリーズ クリーンシリーズ】
クリーン環境に対応
クリーンルーム内への発塵を防止
【20-シリーズ 銅系・フッ素系不可仕様】
銅材質、フッ素材質を嫌う環境での使用に対応
外形寸法は標準品と同一
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
レギュレータ IR1200-A/2200-A/3200-Aシリーズ
SMC社のレギュレータです。固定絞りを廃止した新構造で、ブリードエア「0」を実現しました。シリンダと電磁弁との間でも使用可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
精密レギュレータ IR1000-A/2000-A/3000-Aシリーズのレビュー
テンションの調整に
5
5.02023/05/29
一定の張力を掛けたい機構にエアシリンダーと組み合わせて使っています。反応が良いので十分使えると認識しています。
0人が参考にしています。
エアシリンダーのクッション代わりに
5
5.02023/04/30
テンションを掛ける用途で使っているエアシリンダーに供給するエアに使っています。普通のレギュレーターより応答性が優れている...もっと読む
0人が参考にしています。
薬液の圧送に
5
5.02023/02/28
ポンプを使えない箇所での薬液の圧送に使用しています。普通のレギュレータだと対応できない細かい圧力調整が必要なので、精密レ...もっと読む
0人が参考にしています。
交換用に使用しています
5
5.02023/02/09
社内で使用しているエアー装置内のこの精密レギュレータが壊れたので、同じメーカー品のこの商品と交換しました。取り付けも使用...もっと読む
0人が参考にしています。
テンション調整
5
5.02023/01/31
ベルトコンベアのテンション調整にエアシリンダーを使用している箇所に使用しました。普通のレギュレータより調整しやすいですし...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q精密レギュレータ IRシリーズのブリードとは？
A
精密レギュレータIRシリーズには、ノズルフラッパという機構が採用されています。
ノズルフラッパとは、主弁を操作する為のパイロット室に流入する圧縮空気に対し、出口側のノズルを開閉させることにより、
パイロット室内の背圧を制御し、圧力設定に利用する機構になります。
このように本機構では、製品に供給された圧縮空気を常時パイロット室に流入させている為、
出口の圧力が設定されていない状態でも空気を外部に放出させ続けます。
この放出される空気をブリードと呼び、カタログ記載の空気消費量の大部分は、このブリードによる消費になります。
なお、ブリードはノズルフラッパに付随する現象であり、
リリーフ動作（設定圧力が上がりすぎてしまった際に減圧を行う動作）と別の独立した現象になります。
注1）IR1000・2000・3000シリーズの一次側には、フィルタの他に必ずミストセパレータを使用してください。
注2）新型のIR1000-A・2000-A・3000-Aシリーズの一次側には、フィルタの他に状況に合わせてミストセパレータをご使用ください。
ノズルフラッパとは、主弁を操作する為のパイロット室に流入する圧縮空気に対し、出口側のノズルを開閉させることにより、
パイロット室内の背圧を制御し、圧力設定に利用する機構になります。
このように本機構では、製品に供給された圧縮空気を常時パイロット室に流入させている為、
出口の圧力が設定されていない状態でも空気を外部に放出させ続けます。
この放出される空気をブリードと呼び、カタログ記載の空気消費量の大部分は、このブリードによる消費になります。
なお、ブリードはノズルフラッパに付随する現象であり、
リリーフ動作（設定圧力が上がりすぎてしまった際に減圧を行う動作）と別の独立した現象になります。
注1）IR1000・2000・3000シリーズの一次側には、フィルタの他に必ずミストセパレータを使用してください。
注2）新型のIR1000-A・2000-A・3000-Aシリーズの一次側には、フィルタの他に状況に合わせてミストセパレータをご使用ください。
Qシリンダと電磁弁の間に、IRシリーズの設置は可能か？
A
既存のIRシリーズでは、圧力設定時に供給圧力をON/OFFさせると、内部部品の摩耗が促進され、
設定値のずれが生じる場合がありますので、供給側に電磁弁を設置することは避けてください。
新型のIR-Aシリーズは、シリンダと電磁弁の間でも使用可能です。
シリンダから排出するエアは、精密レギュレータのリリーフバルブを通して大気に排出します。
（機種と条件により、エアの一部がIN側に逆流しバルブより排出）
設定値のずれが生じる場合がありますので、供給側に電磁弁を設置することは避けてください。
新型のIR-Aシリーズは、シリンダと電磁弁の間でも使用可能です。
シリンダから排出するエアは、精密レギュレータのリリーフバルブを通して大気に排出します。
（機種と条件により、エアの一部がIN側に逆流しバルブより排出）
