直動精密レギュレータ ARP20～ARP40 逆流機能付 ARP20K～ARP40K

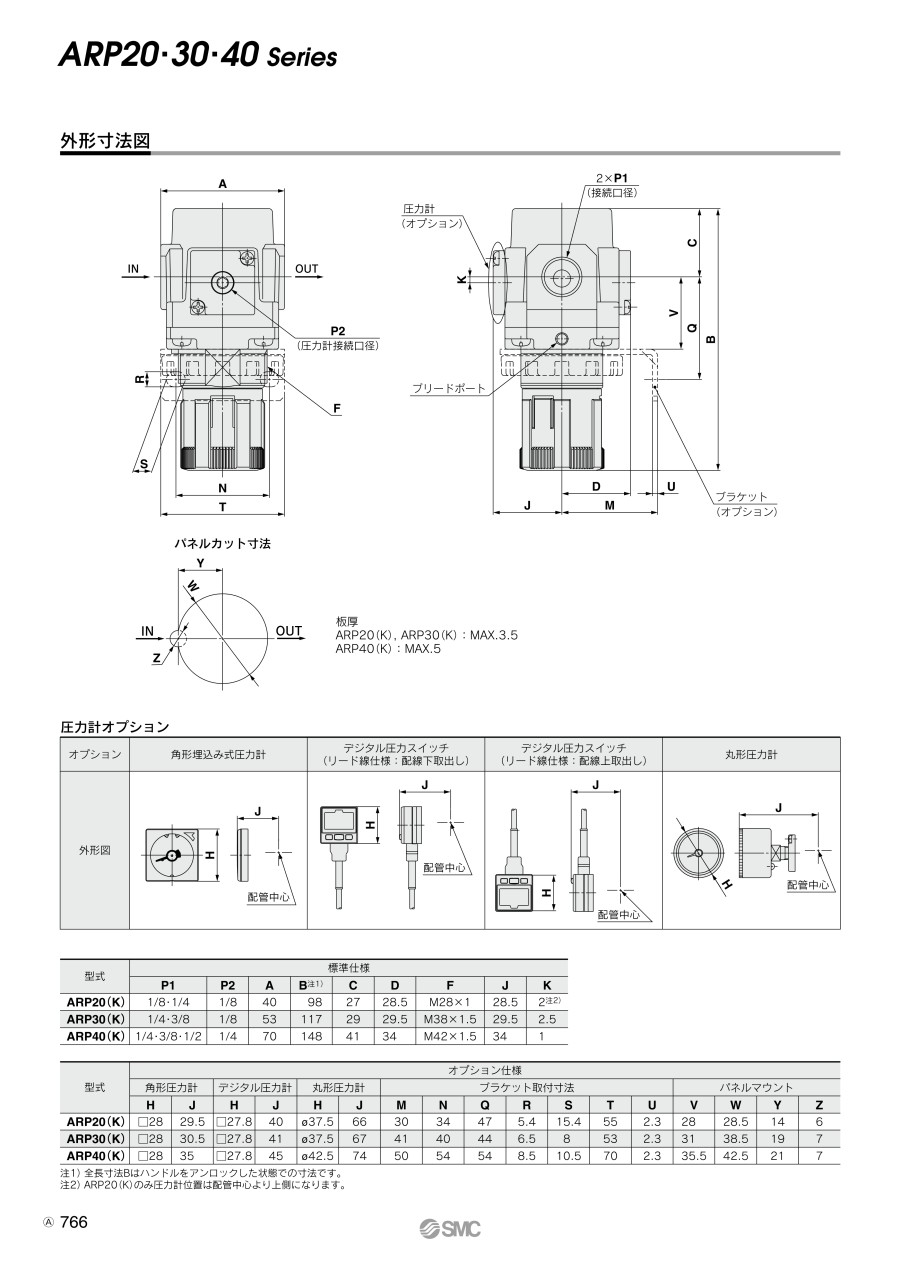

外形図

製品仕様

ARP20／ARP20K 商品イメージ

ARP30／ARP30K 商品イメージ

ARP40／ARP40K 商品イメージ

製品仕様

• ※ 注1）逆流機能付（ARP20K～40K）の場合、入口圧力は設定圧力よりも0.05MPa以上高くなる様にしてください。
• ※ 注2）0.2MPa設定用のみ、繰り返し性は±3kPa以内となります。
• ※ 注3）角形埋込式圧力計付の場合、接続口径ねじはありません。
• ※ 注4）オプションなしの場合の質量となります。

構造

構成部品

交換部品

• ※ 注）チェック弁アセンブリは、逆流機能付（ARP20K～40K）の交換部品です。チェック弁本体アセンブリとチェック弁カバーとねじ（2本）のアセンブリです。

規格表

• ※ 注1）全長寸法Bはハンドルをアンロックした状態での寸法です。
• ※ 注2）ARP20（K）のみ圧力計位置は配管中心より上側になります。

選定サポート情報

型式表示方法

型番例

• ※ 注1）オプションB,G,Hは、同時梱包となり、組付けられていません。
• ※ 注2）ブラケットにはセットナットが付属となります。
• ※ 注3）H（パネルマウント）と合わせて選択しますと、リード線の脱着スペースがなくなりますので、その場合は、リード線取出し仕様：配線上取出し（準標準仕様Yを同時に選択した場合は配線下取出し）を選択してください。
• ※ 注4）標準仕様に対し、調圧スプリングのみ異なります。0.2もしくは0.6MPa以上に設定できないようにした製品ではありません。また、圧力計付きの場合、0.2MPa設定用では0.2MPa用圧力計が付属し、0.6MPa設定用では、0.7MPa用圧力計が付属します。なお、デジタル圧力スイッチ付では全て1.0MPa用の圧力表示となります。
• ※ 注5）ねじ種類NPTが対象となります。新計量法上（日本国内用はSI単位）、海外向けのみの販売となります。デジタル圧力スイッチは、単位切換機能付で、初期設定はpsiとなります。
• ※ 注6）オプション：E1,E2,E3,E4が対象となります。新計量法上（日本国内用はSI単位）、海外向けのみの販売となります。
• ※ 注7）〇は、ねじ種類がNPTの場合のみの対応となります。
• ※ 注8）△は、オプション：E1,E2,E3,E4と併せて選択してください。

オプション部品

• ※ 注1）ブラケットとセットナットのアセンブリです。
• ※ 注2）丸形圧力計品番の□は、接続ねじの種類を示します。Rねじは無記号、NPTねじはNとなります。ただし、Gねじはご用意していないため、Rねじタイプ（□は無記号）をご選択ください。また接続ねじNPTおよび、単位表記psi仕様の圧力計供給につきましてはメーカーに別途お問合せください。
• ※ 注3）“O”リング（1個）と取付ねじ（2本）付です。［ ］内は圧力計カバーのみとなります。
• ※ 注4）コネクタ付リード線（2m）、アダプタ、ロックピン、“O”リング（1個）、取付ねじ（2本）が付属となります。［ ］内は、スイッチ本体のみとなります。

圧力計オプション
