商品情報

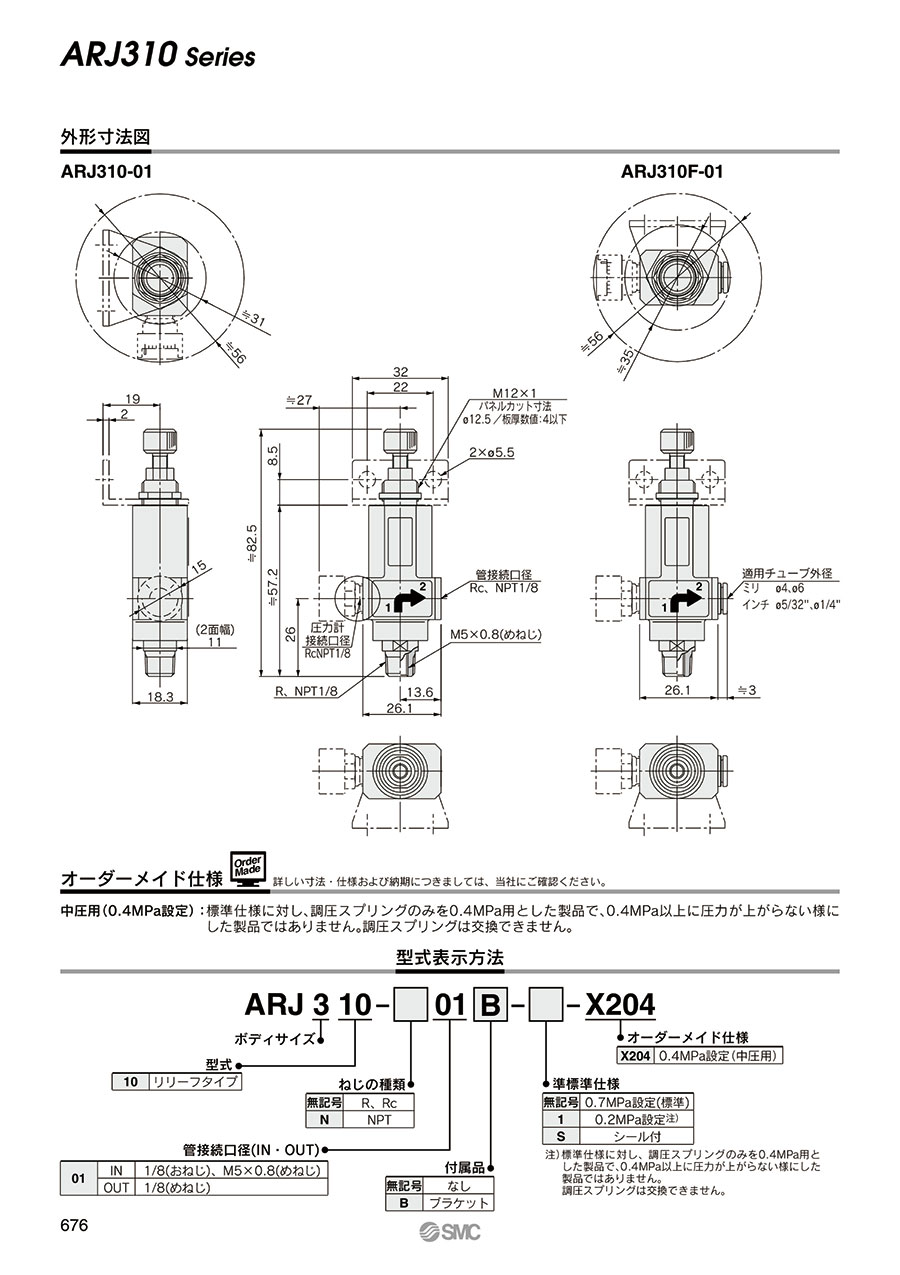

外形図

単位：mm

製品仕様

商品イメージ

標準仕様

圧力計接続口径	Rc1/8、NPT1/8（めねじ）
使用流体	空気
保証耐圧力	1.2MPa
最高使用圧力	0.8MPa
設定圧力範囲	標準：0.2～0.7MPa 低圧用（0.2MPa設定）：0.05～0.2MPa
周辺温度および使用温度範	-5～+60℃（凍結なきこと）
構造	リリーフタイプ
質量（kg）	0.065

型番	管接続口径
型番	IN※	OUT
ARJ310-01	R1/8、M5×0.8	Rc1/8
ARJ310-N01	NPT1/8、M5×0.8	NPT1/8
ARJ310F-01-04	R1/8、M5×0.8	φ4（直径4mm）ワンタッチ管継手
ARJ310F-01-06	R1/8、M5×0.8	φ6（直径6mm）ワンタッチ管継手
ARJ310F-N01-03	NPT1/8、M5×0.8	φ5/32（直径5/32mm）"ワンタッチ管継手
ARJ310F-N01-07	NPT1/8、M5×0.8	φ1/4（直径1/4mm）"ワンタッチ管継手

※ 内側にM5×0.8めねじが切ってあります。

付属品（オプション）・部品番号

ブラケット	134856
圧力計^注）	G15-10-01（Rc1/8）／G15-P10-N01（NPT1/8）

※ 注）G15の0.2MPa仕様はありません。

型式表示方法

構造

ARJ310-01

ARJ310F-01

構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	-
2	弁ガイド	黄銅	無電解ニッケルめっき
3	ボンネット	黄銅	無電解ニッケルめっき
4	ピストン	POM	-
5	バルブ	黄銅	ゴムライニング材質：HNBR
6	調圧スクリュ	鉄	ニッケルめっき
7	パネルナット	鉄	亜鉛クロメート
8	六角ナット	鉄	亜鉛クロメート
9	調圧スプリング	鋼線	亜鉛クロメート
10	弁スプリング	ステンレス鋼	-
11	スプリング押工	鋼帯	亜鉛クロメート
12	ミニYパッキン	NBR	-
13	"O"リング	NBR	-
14	ロックワッシャ	SS	亜鉛クロメート
15	ブラケット	鋼帯	電着塗装	付属品
16	圧力計	-	-	付属品
17	カセット	POM・ステンレス	-

型番リスト

表示件数

型番

形状	圧力計	供給側接続種類	制御側接続種類	制御側呼びサイズ	付属品	設定圧力	最小発注数量

標準	[なし] 圧力計なし	[R] R	Rc	φ1/8	なし	0.2～0.7MPa	1個
標準	[なし] 圧力計なし	[R] R	Rc	φ1/8	なし	0.05～0.2MPa	1個
標準	[なし] 圧力計なし	[R] R	Rc	φ1/8	なし	0.2～0.7MPa（シール付）	1個
標準	[なし] 圧力計なし	[R] R	Rc	φ1/8	ブラケット	0.2～0.7MPa	1個
標準	[圧力計付] 圧力計付	[R] R	Rc	φ1/8	圧力計+ブラケット	0.2～0.7MPa	1個
標準	[圧力計付] 圧力計付	[R] R	Rc	φ1/8	圧力計+ブラケット	0.05～0.2MPa	1個
標準	[圧力計付] 圧力計付	[R] R	Rc	φ1/8	圧力計+ブラケット	0.2～0.7MPa（シール付）	1個
標準	[圧力計付] 圧力計付	[R] R	Rc	φ1/8	圧力計	0.2～0.7MPa	1個
標準	[なし] 圧力計なし	[NPT] NPT	[NPT] NPT	φ1/8	なし	0.2～0.7MPa	1個
標準	[圧力計付] 圧力計付	[NPT] NPT	[NPT] NPT	φ1/8	圧力計+ブラケット	0.2～0.7MPa	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ4	なし	0.2～0.7MPa	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ4	なし	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ6	なし	0.2～0.7MPa	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ6	なし	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ4	ブラケット	0.2～0.7MPa	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ4	ブラケット	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[なし] 圧力計なし	[R] R	[ワンタッチ] ワンタッチ	φ6	ブラケット	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ4	圧力計+ブラケット	0.2～0.7MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ4	圧力計+ブラケット	0.05～0.2MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ4	圧力計+ブラケット	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計+ブラケット	0.2～0.7MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計+ブラケット	0.05～0.2MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計+ブラケット	0.05～0.2MPa（シール付）	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計+ブラケット	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ4	圧力計	0.2～0.7MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計	0.2～0.7MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計	0.05～0.2MPa	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計	0.05～0.2MPa（シール付）	1個
ワンタッチ継手形	[圧力計付] 圧力計付	[R] R	[ワンタッチ] ワンタッチ	φ6	圧力計	0.2～0.7MPa（シール付）	1個
ワンタッチ継手形	[なし] 圧力計なし	[NPT] NPT	[ワンタッチ] ワンタッチ	φ5/32	なし	0.2～0.7MPa	1個
ワンタッチ継手形	[なし] 圧力計なし	[NPT] NPT	[ワンタッチ] ワンタッチ	φ1/4	なし	0.2～0.7MPa	1個

通常単価(税別) (税込単価)	通常出荷日

2,745円 ( 3,020円 )	在庫品1日目当日出荷可能
2,948円 ( 3,243円 )	6日目
2,711円 ( 2,982円 )	3日目
3,190円 ( 3,509円 )	5日目
4,158円 ( 4,574円 )	在庫品1日目当日出荷可能
4,455円 ( 4,901円 )	19日目
3,956円 ( 4,352円 )	9日目
4,052円 ( 4,457円 )	在庫品1日目当日出荷可能
2,531円 ( 2,784円 )	6日目
4,418円 ( 4,860円 )	6日目
2,811円 ( 3,092円 )	6日目
3,006円 ( 3,307円 )	6日目
2,811円 ( 3,092円 )	6日目
3,006円 ( 3,307円 )	3日目
3,178円 ( 3,496円 )	6日目
3,208円 ( 3,529円 )	6日目
3,396円 ( 3,736円 )	39日目
4,412円 ( 4,853円 )	在庫品1日目当日出荷可能
4,487円 ( 4,936円 )	5日目
4,236円 ( 4,660円 )	9日目
4,412円 ( 4,853円 )	在庫品1日目当日出荷可能
4,706円 ( 5,177円 )	6日目
4,518円 ( 4,970円 )	9日目
4,443円 ( 4,887円 )	6日目
4,025円 ( 4,428円 )	5日目
3,839円 ( 4,223円 )	6日目
4,363円 ( 4,799円 )	11日目
4,150円 ( 4,565円 )	9日目
3,869円 ( 4,256円 )	6日目
2,811円 ( 3,092円 )	6日目
2,811円 ( 3,092円 )	6日目

詳細情報

基本情報

基本情報

小型で軽量（本体65g）なミニチュア減圧弁 ARJ310シリーズ。
【特長】
・短ピッチ取付が可能。
・2種類のねじに対応。
・ワンタッチ管継手内蔵。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ミニチュア減圧弁 ARJ210シリーズ
SMC社のミニチュア減圧弁です。本体材質がアルミで60gと軽量です。IN側配管接続は（おねじ）とM5（めねじ）の2種類です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いSMC社のポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア減圧弁 ARJ310シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q（ARシリーズやSRHシリーズなど）減圧弁のリリーフ機構で、リリーフとノンリリーフの違いは？

減圧弁の二次側圧力が設定値より上昇した場合に、その圧力以上の余分な圧力を外部に逃がす構造のあるものがリリーフタイプ、外部に逃がす構造のないものがノンリリーフタイプです。流体がエアの際はリリーフタイプを選ぶことが多いですが、特殊な密閉回路や使用流体が外部雰囲気への漏れを嫌うような場合には、ノンリリーフタイプを選びます。
なお、ノンリリーフタイプの減圧弁では、ハンドルを左回転させても圧力降下できません。２次側の流体を消費して圧力を逃がす方法を考慮しておく必要があります。

（注1：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差があります。）
（注2：減圧弁のリリーフ機能は、二次側の過大な圧力を逃がすには能力が十分ではありません。過剰な圧力を防止するための安全装置としては使用しないでください。必要に応じて圧力逃がし弁などの設置をご検討下さい。）
