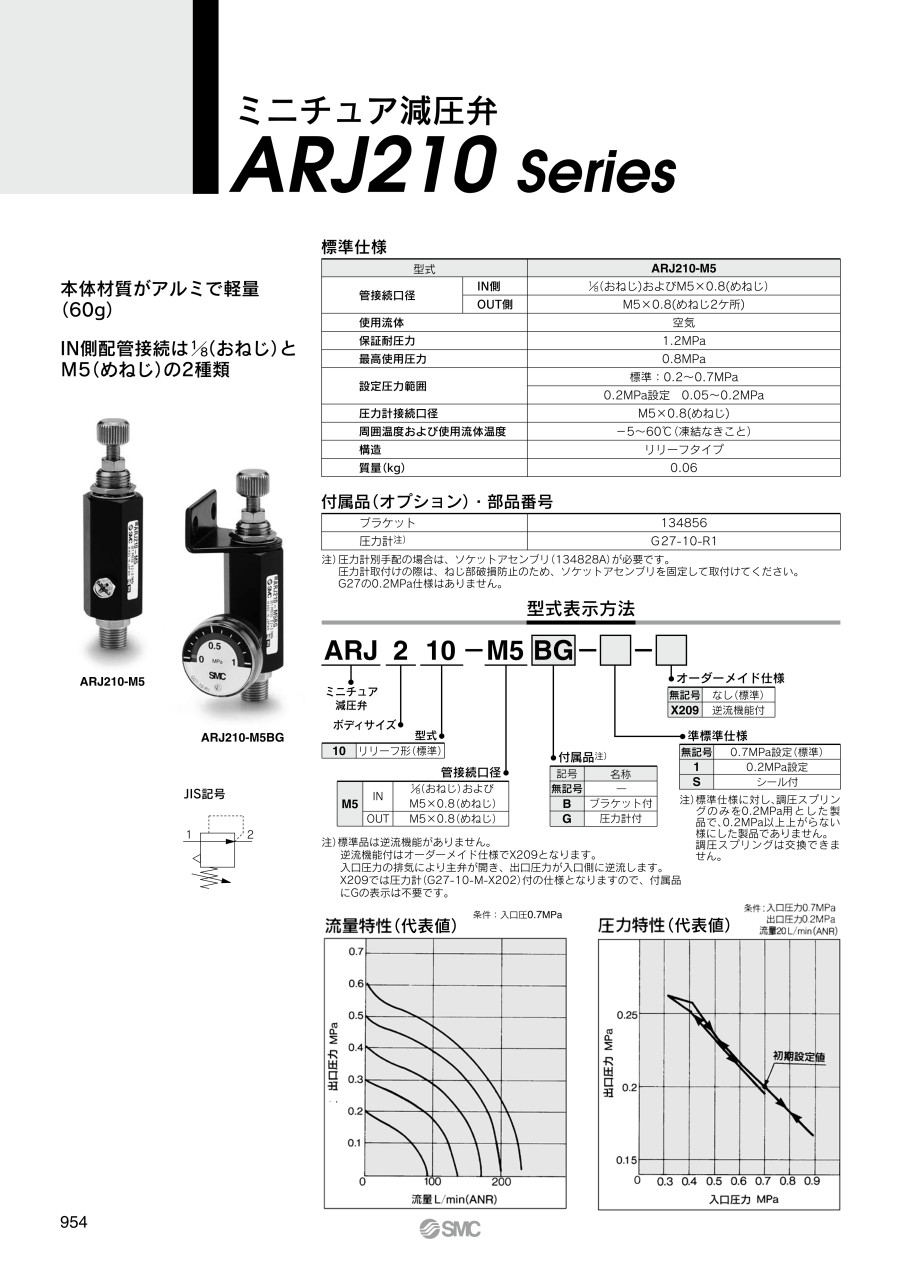

ミニチュア減圧弁 ARJ210シリーズ
- 通常単価(税別)
- 2,628円～4,837円
- 税込単価
- 2,891円～5,321円
SMC社の減圧弁です。【特長】・本体材質がアルミで軽量（60g）・IN側配管接...
詳細情報を確認する- レギュレータ/増圧弁
- レギュレータ
- 使用流体
- 空気
- 形状
- 標準
- 使用環境
- 標準
- 供給側 接続種類
- 外側：R（おねじ）内側：M5x0.8（めねじ）
- 供給側 呼びサイズ
- 1/8
- 制御側 接続種類
- M
- 制御側 呼びサイズ
- M5x0.8（めねじ）
- リリーフ機構
- リリーフ
- 流れ方向
- 左→右
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 黒色アルマイト |
| 2 | バルブガイド | 黄銅 | 無電解ニッケルめっき |
| 3 | ピストン | POM | - |
| 4 | 調圧スクリュ | 鉄 | ニッケルめっき |
| 5 | 調圧スプリング | 鋼線 | 亜鉛クロメート |
製品仕様
ARJ210-M5 商品イメージ
ARJ210-M5BG 商品イメージ
製品仕様
| 型式 | ARJ210-M5 | |
|---|---|---|
| 管接続口径 | IN側 | 1/8（おねじ）およびM5×0.8（めねじ） |
| OUT側 | M5×0.8（めねじ2ケ所） | |
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.2MPa | |
| 最高使用圧力 | 0.8MPa | |
| 設定圧力範囲 | 標準：0.2～0.7MPa | |
| 0.2MPa設定 0.05～0.2MPa | ||
| 圧力計接続口径 | M5×0.8（めねじ） | |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） | |
| 構造 | リリーフタイプ | |
| 質量（kg） | 0.06 | |
選定サポート情報
型式表示方法
注）標準品は逆流機能がありません。
逆流機能付はオーダーメイド仕様でX209となります。
入口圧力の排気により主弁が開き、出口圧力が入口側に逆流します。
X209では圧力計（G27-10-M-X202）付の仕様となりますので、付属品にGの表示は不要です。
注）標準仕様に対し、調圧スプリングのみを0.2MPa用とした製品で、0.2MPa以上上がらない様にした製品でありません。
調圧スプリングは交換できません。
付属品（オプション）・部品番号
| ブラケット | 134856 |
|---|---|
| 圧力計注） | G27-10-R1 |
注）圧力計別手配の場合は、ソケットアセンブリ（134828A）が必要です。
圧力計取付けの際は、ねじ部破損防止のため、ソケットアセンブリを固定して取付けてください。
G27の0.2MPa仕様はありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,628円 ( 2,891円 ) | 在庫品1日目当日出荷可能 |
2,958円 ( 3,254円 ) | 6日目 |
3,231円 ( 3,554円 ) | 在庫品1日目当日出荷可能 |
3,323円 ( 3,655円 ) | 6日目 |
4,421円 ( 4,863円 ) | 在庫品1日目当日出荷可能 |
4,837円 ( 5,321円 ) | 在庫品1日目当日出荷可能 |
4,792円 ( 5,271円 ) | 在庫品1日目当日出荷可能 |
4,452円 ( 4,897円 ) | 在庫品1日目当日出荷可能 |
4,059円 ( 4,465円 ) | 在庫品1日目当日出荷可能 |
4,316円 ( 4,748円 ) | 7日目 |
4,386円 ( 4,825円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社の減圧弁です。
【特長】
・本体材質がアルミで軽量（60g）
・IN側配管接続は1/8（おねじ）とM5（めねじ）の2種類
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
カタログ
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
なお、ノンリリーフタイプの減圧弁では、ハンドルを左回転させても圧力降下できません。２次側の流体を消費して圧力を逃がす方法を考慮しておく必要があります。
（注1：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差があります。）
（注2：減圧弁のリリーフ機能は、二次側の過大な圧力を逃がすには能力が十分ではありません。過剰な圧力を防止するための安全装置としては使用しないでください。必要に応じて圧力逃がし弁などの設置をご検討下さい。）
