ミニチュア減圧弁 ARJ1020Fシリーズ
- 通常単価(税別)
- 1,830円～2,898円
- 税込単価
- 2,013円～3,188円
小形で軽量（16g）なミニチュア減圧弁 ARJ1020Fシリーズ。【特長】・低...
詳細情報を確認する商品情報

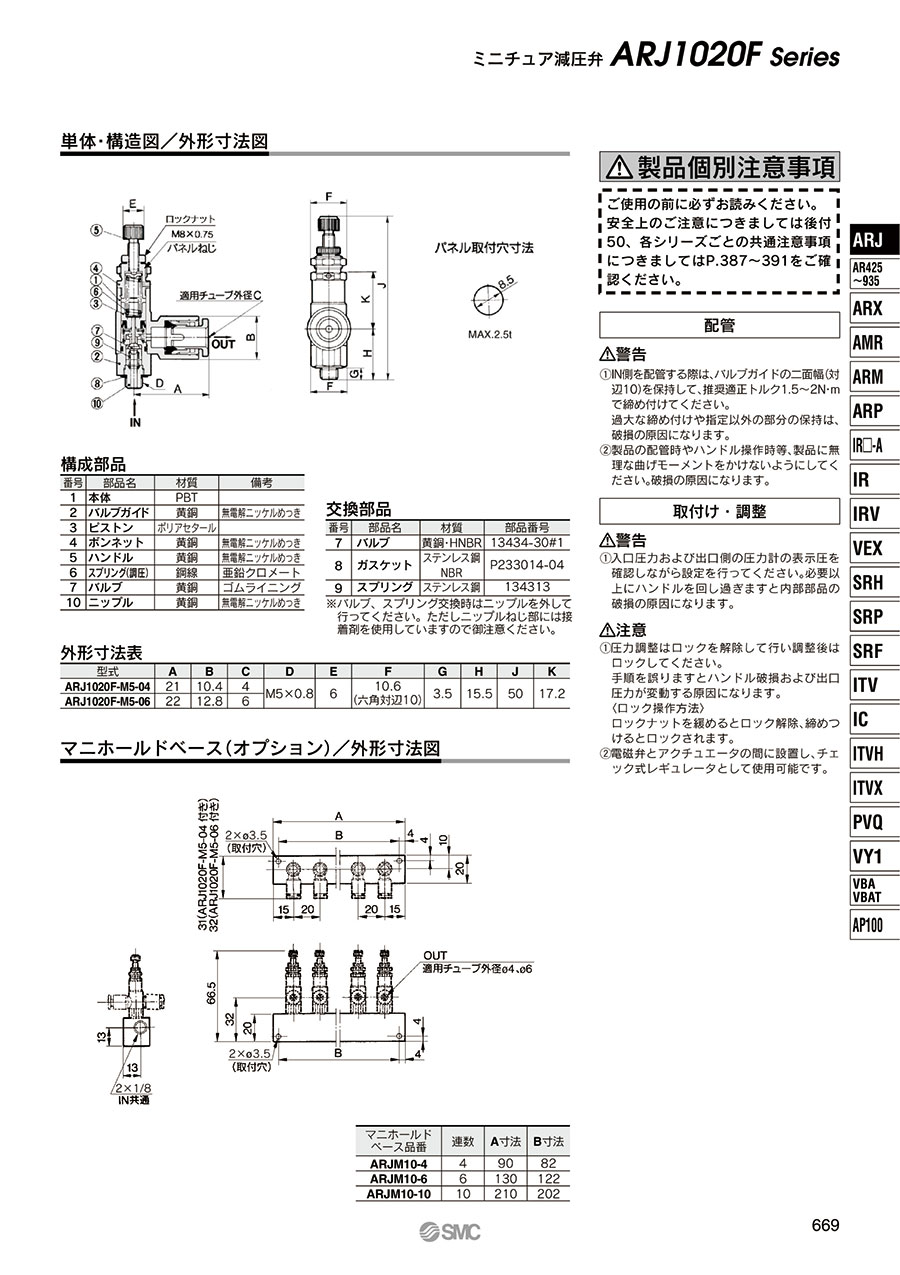

外形図
単位：mm
製品仕様
ARJ1020F-M5-04
ARJ1020F-M5-06
仕様
| 型番 | ARJ1020F | ||
|---|---|---|---|
| 接続口径 | IN側 | M5（おねじ） | |
| OUT側（適用チューブ外径） | φ4（直径4mm） | φ6（直径6mm） | |
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.2MPa | ||
| 最高使用圧力 | 0.8MPa | ||
| 設定圧力範囲 | 標準：0.1～0.7MPa | ||
| 0.2MPa設定 0.05～0.2MPa | |||
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | ||
| 構造 | リリーフタイプ | ||
| 質量（kg） | 0.015 | 0.016 | |
| クラッキング圧力（弁体） | 0.02MPa | ||
| 最大有効断面積（OUT→IN） | 1.8mm2 | ||
| 適用チューブ材質注） | ナイロン、ソフトナイロン、ポリウレタン | ||
注）ソフトナイロン、ポリウレタンは各材質の最高使用圧力にご注意ください。
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | PBT | - |
| 2 | バルブガイド | 黄銅 | 無電解ニッケルめっき |
| 3 | ピストン | ポリアセタール | - |
| 4 | ボンネット | 黄銅 | 無電解ニッケルめっき |
| 5 | ハンドル | 黄銅 | 無電解ニッケルめっき |
| 6 | スプリング（調圧） | 鋼線 | 亜鉛クロメート |
| 7 | バルブ | 黄銅 | ゴムライニング |
| 10 | ニップル | 黄銅 | 無電解ニッケルめっき |
交換部品
| 番号 | 部品名 | 材質 | 部品番号 |
|---|---|---|---|
| 7 | バルブ | 黄銅・HNBR | 13434-30#1 |
| 8 | ガスケット | ステンレス鋼 NBR | P233014-04 |
| 9 | スプリング | ステンレス鋼 | 134313 |
- ※ バルブ、スプリング交換時はニップルを外して行ってください。ただしニップルねじ部には接着剤を使用していますので御注意ください。
型式表示方法
規格表
単位：mm
| 型番 | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| ARJ1020F-M5-04 | 21 | 10.4 | 4 | M5×0.8 | 6 | 10.6 （六角対辺10） | 3.5 | 15.5 | 50 | 17.2 |
| ARJ1020F-M5-06 | 22 | 12.8 | 6 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,256円 ( 2,482円 ) | 在庫品1日目当日出荷可能 |
2,603円 ( 2,863円 ) | 在庫品1日目当日出荷可能 |
2,256円 ( 2,482円 ) | 在庫品1日目当日出荷可能 |
2,361円 ( 2,597円 ) | 5日目 |
1,830円 ( 2,013円 ) | 19日目 |
2,898円 ( 3,188円 ) | 6日目 |
詳細情報
基本情報
小形で軽量（16g）なミニチュア減圧弁 ARJ1020Fシリーズ。
【特長】
・低クラッキング圧力 0.02MPa
・標準仕様で逆流機能付
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
なお、ノンリリーフタイプの減圧弁では、ハンドルを左回転させても圧力降下できません。２次側の流体を消費して圧力を逃がす方法を考慮しておく必要があります。
（注1：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差があります。）
（注2：減圧弁のリリーフ機能は、二次側の過大な圧力を逃がすには能力が十分ではありません。過剰な圧力を防止するための安全装置としては使用しないでください。必要に応じて圧力逃がし弁などの設置をご検討下さい。）
