薄形電空レギュレータ ITV0000シリーズ
- 通常単価(税別)
- 254円～28,264円
- 税込単価
- 279円～31,090円
マニホールド時の省スペース・軽量化を実現した薄形電空レギュレータ ITV000...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報

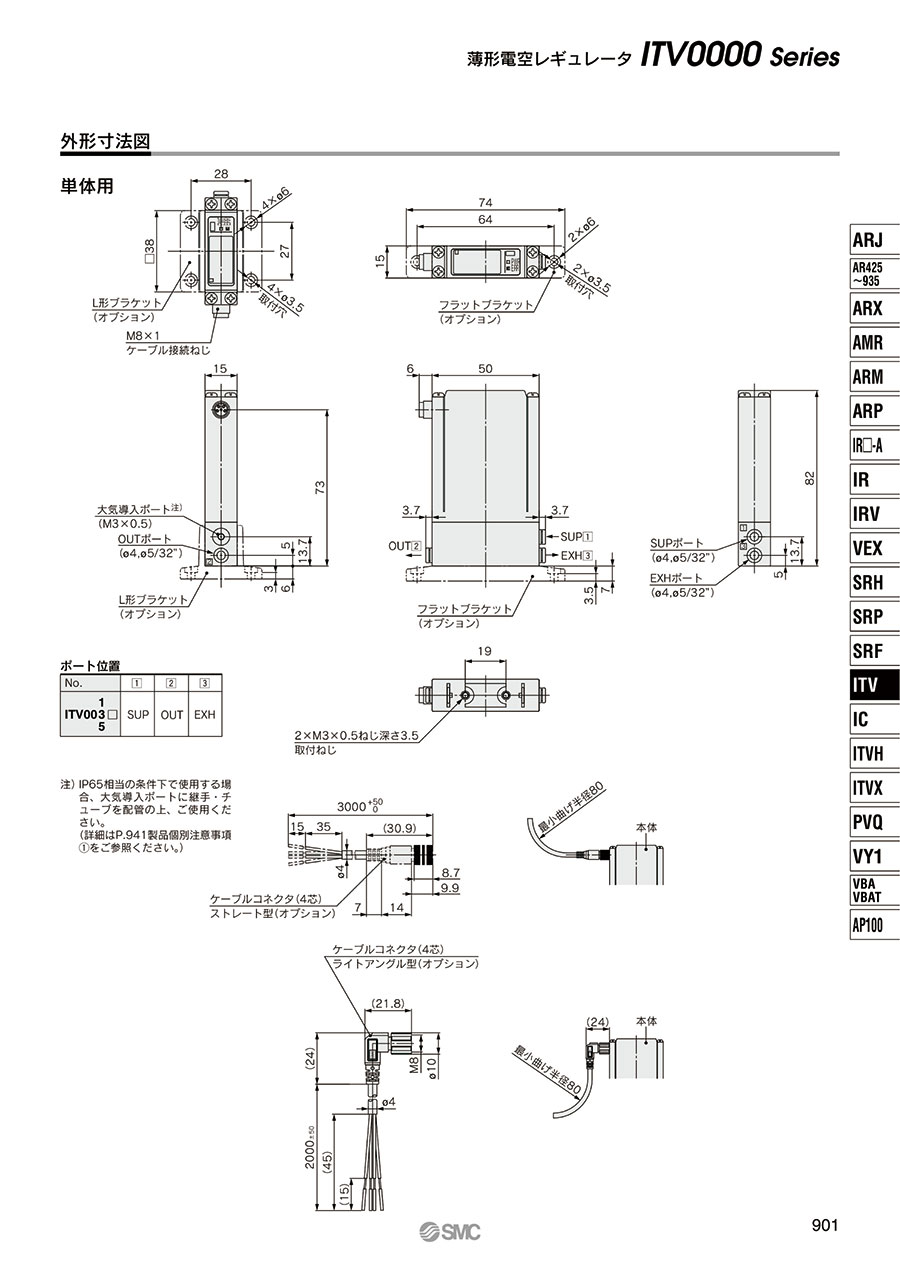

外形図
単位：mm
単体用
マニホールド用単体
製品仕様
商品イメージ
仕様
| 型番 | ITV001□ | ITV003□ | ITV005□ | |
|---|---|---|---|---|
| 最低供給圧力 | 設定圧力+0.1MPa | |||
| 最高供給圧力 | 0.2MPa | 1.0MPa | ||
| 設定圧力範囲 | 0.001～0.1MPa | 0.001～0.5MPa | 0.001～0.9MPa | |
| 電源 | 電圧 | DC24V±10%, DC12～15V | ||
| 消費電流 | 電源電圧DC24Vタイプ：0.12A以下 電源電圧DC12～15Vタイプ：0.18A以下 | |||
| 入力信号 | 電圧形 | DC0～5V, DC0～10V | ||
| 電流形 | DC4～20mA, DC0～20mA（シンクタイプ） | |||
| 入力インピーダンス | 電圧形 | 約10kΩ | ||
| 電流形 | 約250Ω | |||
| 出力信号注4） | アナログ出力 | DC1～5V（出力インピーダンス：約1kΩ） 出力精度±6%F.S.以下 | ||
| リニアリテイ | ±1%F.S.以下 | |||
| ヒステリシス | 0.5%F.S.以下 | |||
| 繰返し性 | ±0.5%F.S.以下 | |||
| 感度 | 0.2%F.S.以下 | |||
| 温度特性 | ±0.12%F.S.／℃以下 | |||
| 使用温度範囲 | 0～50℃（ただし、結露なきこと） | |||
| 保護構造 | IP65相当※ | |||
| 接続種類 | ワンタッチ管継手内蔵 | |||
| 接続サイズ | 単体用 | ミリサイズ | （1）, （2）, （3）：φ4 | |
| インチサイズ | （1）, （2）, （3）：φ5/32" | |||
| マニホールド | ミリサイズ | （1）, （3）：φ6, （2）：φ4 | ||
| インチサイズ | （1）, （3）：φ1/4（直径1/4mm）, （2）：φ5/32（直径5/32mm）" | |||
| 質量注1） | 100g以下（オプションなし） | |||
- ※ 注1）単体の質量を示す。IITV00-nの場合、総質量（g）≦連数（n）×100＋130（エンドブロックA, B Ass'yの質量）＋DINレールの質量（g）となる。
- ※ 注2）2次側消費流量がある場合、配管条件により圧力が安定しない場合があります。
- ※ 注3）入力信号0%時には2次側圧力をゼロにするために排気用電磁弁を制御しています。そのため動作音が発生する場合がありますが、異常ではありません。
- ※ 注4）負荷インピーダンス100kΩ未満でITVのDC1～5Vアナログ出力を計測する場合、アナログモニタ出力は出力精度±6%F.S.以下を得られない可能性があります。±6%以内が必要な場合、別途対応しますのでSMCにお問合せしてください。なお、出力圧力に影響はありません。
- ※ IP65相当の条件下で使用する場合、呼吸穴に継手・チューブを配管の上、ご使用ください。
付属品（オプション）
ブラケット フラットブラケットAss'y（取付ねじ2ヶ付属） P39800022
ブラケット L形ブラケットAss'y（取付ねじ2ヶ付属） P39800023 取付時の締付トルクは0.3N・m
ケーブルコネクタ ストレート型 M8-4DSX3MG4
ケーブルコネクタ ライトアングル型 P398000-501-2
型式表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,854円 ( 4,239円 ) | 3日目 |
3,751円 ( 4,126円 ) | 19日目 |
3,863円 ( 4,249円 ) | 19日目 |
3,966円 ( 4,363円 ) | 19日目 |
3,979円 ( 4,377円 ) | 19日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,187円 ( 4,606円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,649円 ( 4,014円 ) | 19日目 |
4,288円 ( 4,717円 ) | 6日目 |
3,863円 ( 4,249円 ) | 19日目 |
3,966円 ( 4,363円 ) | 19日目 |
3,971円 ( 4,368円 ) | 19日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,346円 ( 4,781円 ) | 19日目 |
3,699円 ( 4,069円 ) | 19日目 |
3,882円 ( 4,270円 ) | 19日目 |
4,068円 ( 4,475円 ) | 在庫品1日目当日出荷可能 |
3,966円 ( 4,363円 ) | 19日目 |
3,971円 ( 4,368円 ) | 19日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,187円 ( 4,606円 ) | 19日目 |
4,289円 ( 4,718円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,863円 ( 4,249円 ) | 19日目 |
4,629円 ( 5,092円 ) | 19日目 |
3,966円 ( 4,363円 ) | 6日目 |
3,979円 ( 4,377円 ) | 19日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,327円 ( 4,760円 ) | 19日目 |
5,064円 ( 5,570円 ) | 19日目 |
3,966円 ( 4,363円 ) | 19日目 |
3,971円 ( 4,368円 ) | 6日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,187円 ( 4,606円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,979円 ( 4,377円 ) | 19日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,187円 ( 4,606円 ) | 19日目 |
4,289円 ( 4,718円 ) | 19日目 |
4,073円 ( 4,480円 ) | 19日目 |
4,248円 ( 4,673円 ) | 19日目 |
4,187円 ( 4,606円 ) | 6日目 |
4,289円 ( 4,718円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
4,163円 ( 4,579円 ) | 19日目 |
4,478円 ( 4,926円 ) | 19日目 |
4,289円 ( 4,718円 ) | 19日目 |
4,608円 ( 5,069円 ) | 19日目 |
4,248円 ( 4,673円 ) | 19日目 |
4,504円 ( 4,954円 ) | 6日目 |
4,346円 ( 4,781円 ) | 19日目 |
24,671円 ( 27,138円 ) | 19日目 |
22,894円 ( 25,183円 ) | 19日目 |
24,671円 ( 27,138円 ) | 19日目 |
24,671円 ( 27,138円 ) | 19日目 |
22,894円 ( 25,183円 ) | 19日目 |
24,671円 ( 27,138円 ) | 19日目 |
24,447円 ( 26,892円 ) | 19日目 |
24,447円 ( 26,892円 ) | 19日目 |
詳細情報
基本情報
マニホールド時の省スペース・軽量化を実現した薄形電空レギュレータ ITV0000シリーズ。
【特長】
・DINレール方式のため、連数の増減が容易にできます
・薄形15mm/軽量100g
・ケーブルコネクタはストレート型、ライトアングル型の2種類を用意
・ワンタッチ管継手内蔵
・エラー表示LED付
・ブラケットはフラットブラケット、L形ブラケットの2種類を用意
・保護構造：IP65相当
・リニアリティ：±1％F.S.以下
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
ON-OFFを繰り返して設定圧力にしようとします。ご指摘の音はその電磁弁の作動音です。
空気源を落とした際には電源を切って下さい。電磁弁がON-OFFを繰り返す事により、寿命低下の要因となります。
（元圧ダウン時に入力信号0％指示でもITVのゼロ点が周囲の大気圧とズレがあると
大気圧にしようとして供給弁もしくは排気弁は作動を続けます）
誤作動があった場合に、速やかに圧力を排気するためで、1点は0MPa設定を推奨しています。
どのプリセット圧力に0MPaを設定するかは、お客様の装置側との兼ね合いになります。
