MRユニット（ミストセパレータ付減圧弁） AMR3000～6000シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,151円～75,789円特別価格
- 税込単価
- 2,366円～83,368円特別価格
ミストセパレータとレギュレータが一体化したMRユニット（ミストセパレータ付減圧...
詳細情報を確認する未確定：候補が234型番あります。
商品情報

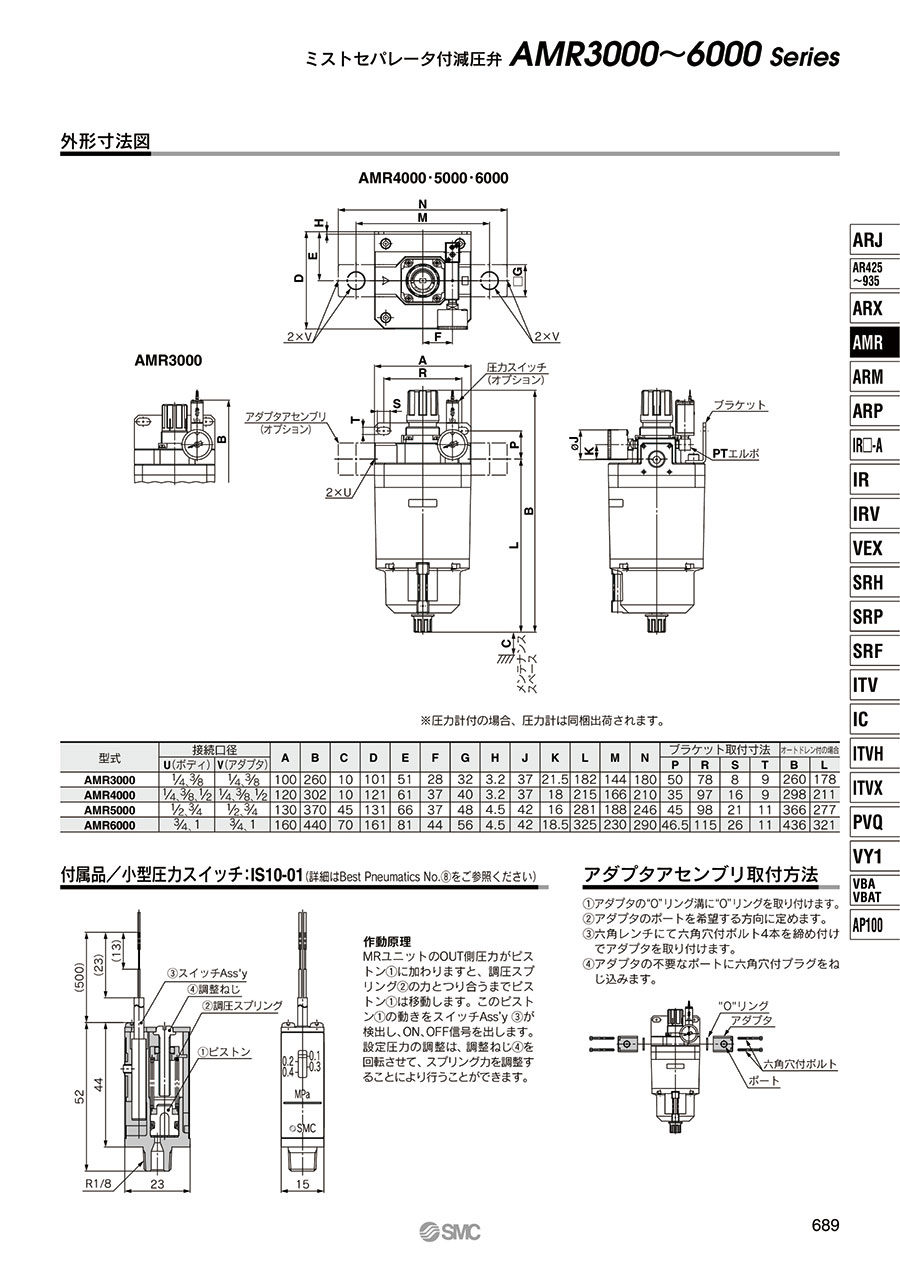

外形図
単位：mm
製品仕様
AMR5100
AMR4000
AMR3000
製品仕様
| 型番 | AMR3000 | AMR4000 | AMR5000 | AMR6000 |
|---|---|---|---|---|
| 接続口径 | 1/4、3/8 | 1/4、3/8、1/2 | 1/2、3/4 | 3/4、1 |
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 設定圧力範囲 | 0.05～0.85MPa | |||
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | |||
| 構造 | リリーフタイプ | |||
| ろ過度 | 0.3μm | |||
| 出口側オイルミスト濃度 | Max.1.0mgf/Nm3（≒0.8ppm）注1）注2） | |||
| 定格流量L/min（ANR）注3） | 750 | 1,500 | 3,500 | 6,000 |
| 質量（kg） | 1.8 | 2.8 | 3.5 | 6.7 |
- ※ 注1）コンプレッサ吐出濃度30mgf/Nm3時
- ※ 注2）ミストセパレータのエレメントは減圧弁の入口側についています。減圧弁内部の摺動部やパッキンに鉱油系グリースを使用していますので、出口側に流出することがあります。使用上問題がある場合にはSMCにご連絡ください。
- ※ 注3）入口圧力0.7MPaの場合の値
定格流量以上流しますと出口側へオイルが流出しますのでご注意ください。
型式表示方法
構造
構成部品
| 番号 | 部品名 | 型番 | |||
|---|---|---|---|---|---|
| AMR3000 | AMR4000 | AMR5000 | AMR6000 | ||
| 1 | ボディ | アルミニウムダイカスト | |||
| 2 | ハウジング | アルミニウムダイカスト | |||
| 3 | ボンネット | ポリアセタール | アルミニウムダイカスト | ||
交換部品
| 番号 | 部品名 | 材質 | 数量 | 部品番号 | |||
|---|---|---|---|---|---|---|---|
| AMR3000 | AMR4000 | AMR5000 | AMR6000 | ||||
| 4 | ケースアセンブリ | アルミニウムダイカスト | 1 | 13573A | 13553A | 13583A | 13563A |
| 5 | ダイヤフラムアセンブリ | 耐候性NBR | 1 | 1349161A | 131515A | 131515A | 131614A |
| 6 | エレメント注） | - | 1 | 13579 | 135511 | 13589 | 13569 |
| 7 | バルブアセンブリ | 黄銅・HNBR | 1 | 135711A | 13154A | 135811A | 135614-1A |
| 8 | バルブスプリング | ステンレス鋼 | 1 | 135011 | 131514 | 131613 | 135413 |
| 9 | "O"リング | NBR | 1 | KA00064 | KA00466 | KA00452 | KA00455 |
| 10 | ガスケット | ファイバ | 1 | 135714 | 635327 | 635327 | 63555 |
| 11 | ハンドル | POM | 1 | 1349167 | 131534 | 131534 | 131634 |
※ 注）MCカートリッジエレメントとセパレーションエレメントは一体です。
規格表
単位：mm
| 型番 | 接続口径 | A | B | C | D | E | F | G | H | J | K | L | M | N | ブラケット取付寸法 | オートドレン付の場合 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U（ボディ） | V（アダプタ） | P | R | S | T | B | L | ||||||||||||||
| AMR3000 | 1/4、3/8 | 1/4、3/8 | 100 | 260 | 10 | 101 | 51 | 28 | 32 | 3.2 | 37 | 21.5 | 182 | 144 | 180 | 50 | 78 | 8 | 9 | 260 | 178 |
| AMR4000 | 1/4、3/8、1/2 | 1/4、3/8、1/2 | 120 | 302 | 10 | 121 | 61 | 37 | 40 | 3.2 | 37 | 18 | 215 | 166 | 210 | 35 | 97 | 16 | 9 | 298 | 211 |
| AMR5000 | 1/2、3/4 | 1/2、3/4 | 130 | 370 | 45 | 131 | 66 | 37 | 48 | 4.5 | 42 | 16 | 281 | 188 | 246 | 45 | 98 | 21 | 11 | 366 | 277 |
| AMR6000 | 3/4、1 | 3/4、1 | 160 | 440 | 70 | 161 | 81 | 44 | 56 | 4.5 | 42 | 18.5 | 325 | 230 | 290 | 46.5 | 115 | 26 | 11 | 436 | 321 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,789円 ( 22,868円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
26,290円 ( 28,919円 ) | 19日目 |
26,290円 ( 28,919円 ) | 19日目 |
28,496円 ( 31,346円 ) | 19日目 |
28,496円 ( 31,346円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
26,290円 ( 28,919円 ) | 19日目 |
26,290円 ( 28,919円 ) | 19日目 |
28,496円 ( 31,346円 ) | 19日目 |
28,496円 ( 31,346円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
20,789円 ( 22,868円 ) | 19日目 |
22,070円 ( 24,277円 ) | 19日目 |
25,620円 ( 28,182円 ) | 19日目 |
24,090円 ( 26,499円 ) | 19日目 |
24,090円 ( 26,499円 ) | 19日目 |
26,296円 ( 28,926円 ) | 19日目 |
26,296円 ( 28,926円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
30,695円 ( 33,765円 ) | 19日目 |
30,695円 ( 33,765円 ) | 19日目 |
24,090円 ( 26,499円 ) | 6日目 |
24,090円 ( 26,499円 ) | 19日目 |
26,296円 ( 28,926円 ) | 19日目 |
26,296円 ( 28,926円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
30,695円 ( 33,765円 ) | 19日目 |
30,695円 ( 33,765円 ) | 19日目 |
23,750円 ( 26,125円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
24,090円 ( 26,499円 ) | 19日目 |
28,518円 ( 31,370円 ) | 19日目 |
30,487円 ( 33,536円 ) | 19日目 |
30,487円 ( 33,536円 ) | 19日目 |
24,090円 ( 26,499円 ) | 19日目 |
23,750円 ( 26,125円 ) | 19日目 |
25,719円 ( 28,291円 ) | 19日目 |
25,719円 ( 28,291円 ) | 19日目 |
24,090円 ( 26,499円 ) | 19日目 |
26,296円 ( 28,926円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
30,695円 ( 33,765円 ) | 19日目 |
30,487円 ( 33,536円 ) | 19日目 |
25,189円 ( 27,708円 ) | 19日目 |
25,189円 ( 27,708円 ) | 19日目 |
26,295円 ( 28,925円 ) | 19日目 |
26,295円 ( 28,925円 ) | 19日目 |
29,590円 ( 32,549円 ) | 19日目 |
