マニホールドレギュレータ 集中給気仕様 ARM11Aシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 998円～129,544円特別価格
- 税込単価
- 1,098円～142,498円特別価格
SMC社のレギュレータマニホールドレギュレータ集中給気仕様ARM11Aシリーズ...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報

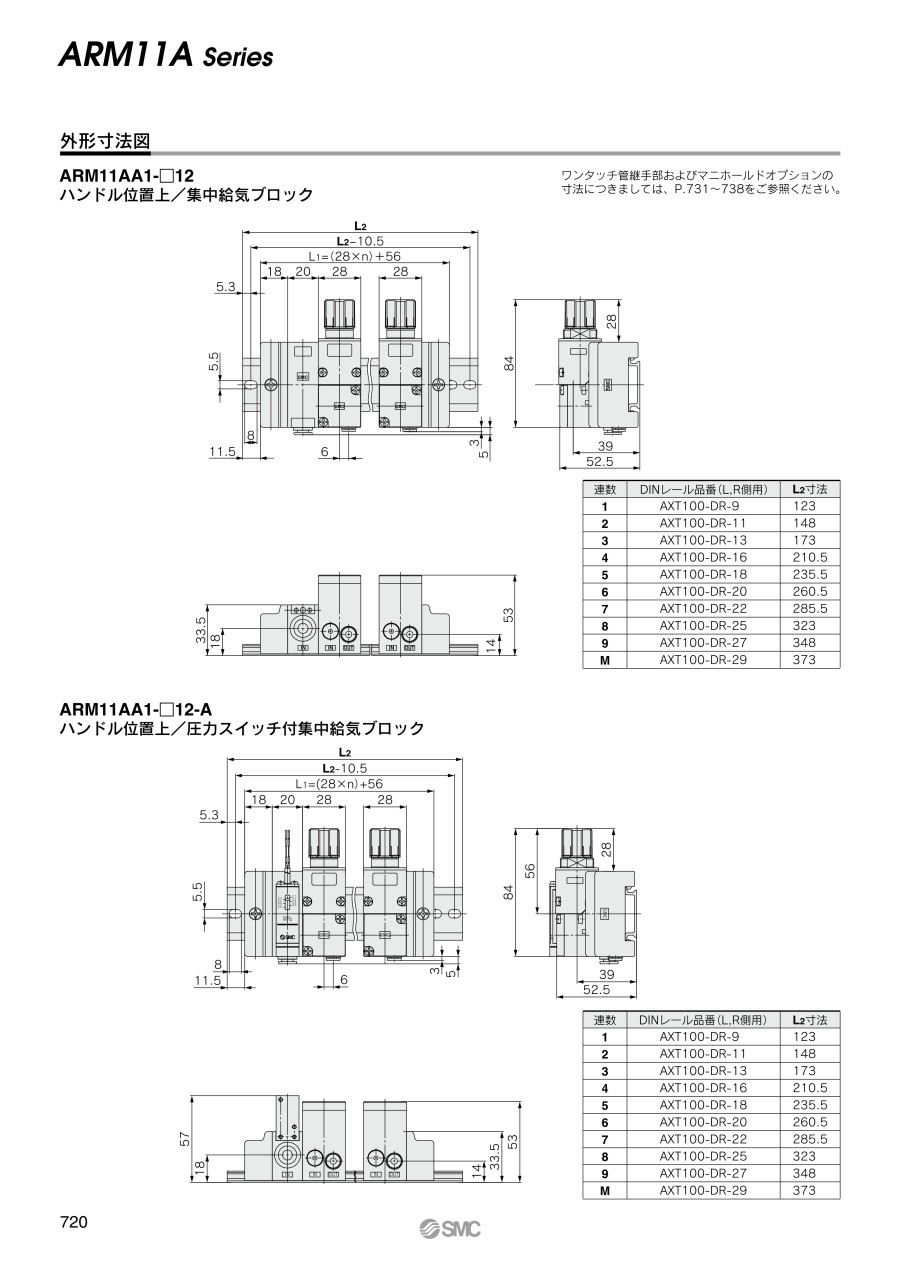

外形図
単位：mm
ARM11AA1-□12 ハンドル位置上／集中給気ブロック
製品仕様
| 連数 | DINレール型番（L, R側用） | L2寸法 |
|---|---|---|
| 1 | AXT100-DR-9 | 123 |
| 2 | AXT100-DR-11 | 148 |
| 3 | AXT100-DR-13 | 173 |
| 4 | AXT100-DR-16 | 210.5 |
| 5 | AXT100-DR-18 | 235.5 |
| 6 | AXT100-DR-20 | 260.5 |
| 7 | AXT100-DR-22 | 285.5 |
| 8 | AXT100-DR-25 | 323 |
| 9 | AXT100-DR-27 | 348 |
| M | AXT100-DR-29 | 373 |
商品イメージ
製品仕様
| 減圧弁構造 | 直動式 | |
|---|---|---|
| 受圧方式 | ダイヤフラム式 | |
| リリーフ構造 | 標準 | リリーフタイプ |
| 準標準 | ノンリリーフタイプ | |
| 逆流機能注1） | あり（アンバランス式） | |
| IN側チューブ外径 | φ6（直径6mm）, φ8（直径8mm）, φ10（直径10mm）, φ1/4（直径1/4mm）, φ5/16（直径5/16mm）, φ3/8（直径3/8mm） | |
| OUT側チューブ外径 | φ4（直径4mm）, φ6（直径6mm）, φ5/32（直径5/32mm）, φ1/4（直径1/4mm） | |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 設定圧力範囲 | 標準 | 0.05～0.7MPa |
| 準標準 | 0.05～0.35MPa（低圧タイプ） | |
| 使用流体 | 空気 | |
| 周囲温度および使用流体温度注2） | 5～60℃ | |
注1）逆流で使用する場合、設定圧力は0.1MPa以上でご使用ください。
注2）デジタル圧力スイッチ付の場合は、5℃～50℃になります。
構造
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | レギュレータブロック用ボディ | PBT |
| 2 | ボンネット | PBT |
| 3 | ハンドル | POM |
| 4 | 弁座 | POM |
| 5 | 調圧スクリュアセンブリ | 構造用鋼 |
| 6 | 調圧スプリング | 鋼線 |
| 7 | レギュレータ用クリップ | ステンレス鋼 |
| 8 | マニホールドブロック | PBT |
| 9 | ブランキングプレートアセンブリ | - |
| 10 | 四角ナット | 鋼帯 |
| 11 | 集中給気ブッシュ | POM |
交換部品
| 番号 | 部品名 | 材質 | 部品型番 | 適用 |
|---|---|---|---|---|
| A | ダイヤフラムアセンブリ | 耐候性NBR・POM | 136126A | リリーフタイプ |
| 136126-1A | ノンリリーフタイプ | |||
| B | バルブ | HNBR・アルミニウム合金 | 136127-30#1 | - |
| C | バルブスプリング | ステンレス鋼 | 136131 | - |
| D | ガスケット | HNBR | 136137-30 | - |
| E | Oリング | NBR | 136146 | 標準品 |
| HNBR | 136146-30 | 禁油仕様 | ||
| F | Oリング | NBR | 136147 | 標準品 |
| HNBR | 136147-30 | 禁油仕様 | ||
| G | Oリング | NBR | 136148 | 標準品 |
| HNBR | 136148-30 | 禁油仕様 | ||
| NBR | KA01731 | デジタル圧力スイッチ用標準品 | ||
| HNBR | KA01613 | デジタル圧力スイッチ用禁油仕様 | ||
| H | Oリング | NBR | 136149 | 標準品 |
| HNBR | 136149-30 | 禁油仕様 | ||
| J | 継手アセンブリ | - | カタログP.737参照 | - |
| K | ポートプラグ | PBT・HNBR | カタログP.738参照 | - |
型式表示方法
（1）ハンドル位置
| 記号 | 位置 |
|---|---|
| A | 上 |
| B | 正面 |
| C | 上 |
（2）IN･OUT配管位置
| 記号 | 位置 | |||
|---|---|---|---|---|
| IN側 | OUT側 | |||
| 下 | 上 | 下 | 上 | |
| 1 | ● | - | ● | - |
| 2 | - | ● | - | ● |
| 3 | ● | - | - | ● |
| 4 | - | ● | ● | - |
（3）レギュレータブロックの連数
| 記号 | 連数 |
|---|---|
| 1 | 1連 |
| 2 | 2連 |
| 3 | 3連 |
| 4 | 4連 |
| 5 | 5連 |
| 6 | 6連 |
| 7 | 7連 |
| 8 | 8連 |
| 9 | 9連 |
| M | 10連 |
（4）IN･OUT継手種類
単位：mm
| 記号 | 取付位置 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN側 | OUT側 | |||||||||
| 継手種類 | ||||||||||
| ストレート | エルボ | ストレート | エルボ注） | |||||||
| φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm） | φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm） | φ4（直径4mm） | φ6（直径6mm） | φ4（直径4mm） | φ6（直径6mm） | |
| 07 | ● | - | - | - | - | - | ● | - | - | - |
| 08 | ● | - | - | - | - | - | - | ● | - | - |
| 09 | - | ● | - | - | - | - | ● | - | - | - |
| 10 | - | ● | - | - | - | - | - | ● | - | - |
| 11 | - | - | ● | - | - | - | ● | - | - | - |
| 12 | - | - | ● | - | - | - | - | ● | - | - |
| 19 | - | - | - | ● | - | - | - | - | ● | - |
| 20 | - | - | - | ● | - | - | - | - | - | ● |
| 21 | - | - | - | - | ● | - | - | - | ● | - |
| 22 | - | - | - | - | ● | - | - | - | - | ● |
| 23 | - | - | - | - | - | ● | - | - | ● | - |
| 24 | - | - | - | - | - | ● | - | - | - | ● |
| 26 | ● | - | - | - | - | - | - | - | ● | - |
| 27 | ● | - | - | - | - | - | - | - | - | ● |
| 28 | - | ● | - | - | - | - | - | - | ● | - |
| 29 | - | ● | - | - | - | - | - | - | - | ● |
| 30 | - | - | ● | - | - | - | - | - | ● | - |
| 31 | - | - | ● | - | - | - | - | - | - | ● |
| 33 | - | - | - | ● | - | - | ● | - | - | - |
| 34 | - | - | - | ● | - | - | - | ● | - | - |
| 35 | - | - | - | - | ● | - | ● | - | - | - |
| 36 | - | - | - | - | ● | - | - | ● | - | - |
| 37 | - | - | - | - | - | ● | ● | - | - | - |
| 38 | - | - | - | - | - | ● | - | ● | - | - |
単位：inch
| 記号 | 取付位置 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN側 | OUT側 | |||||||||
| 継手種類 | ||||||||||
| ストレート | エルボ | ストレート | エルボ注） | |||||||
| φ1/4（直径1/4mm） | φ5/16（直径5/16mm） | φ3/8（直径3/8mm） | φ1/4（直径1/4mm） | φ5/16（直径5/16mm） | φ3/8（直径3/8mm） | φ5/32（直径5/32mm） | φ1/4（直径1/4mm） | φ5/32（直径5/32mm） | φ1/4（直径1/4mm） | |
| 57 | ● | - | - | - | - | - | ● | - | - | - |
| 58 | ● | - | - | - | - | - | - | ● | - | - |
| 59 | - | ● | - | - | - | - | ● | - | - | - |
| 60 | - | ● | - | - | - | - | - | ● | - | - |
| 61 | - | - | ● | - | - | - | ● | - | - | - |
| 62 | - | - | ● | - | - | - | - | ● | - | - |
| 69 | - | - | - | ● | - | - | - | - | ● | - |
| 70 | - | - | - | ● | - | - | - | - | - | ● |
| 71 | - | - | - | - | ● | - | - | - | ● | - |
| 72 | - | - | - | - | ● | - | - | - | - | ● |
| 73 | - | - | - | - | - | ● | - | - | ● | - |
| 74 | - | - | - | - | - | ● | - | - | - | ● |
| 76 | ● | - | - | - | - | - | - | - | ● | - |
| 77 | ● | - | - | - | - | - | - | - | - | ● |
| 78 | - | ● | - | - | - | - | - | - | ● | - |
| 79 | - | ● | - | - | - | - | - | - | - | ● |
| 80 | - | - | ● | - | - | - | - | - | ● | - |
| 81 | - | - | ● | - | - | - | - | - | - | ● |
| 83 | - | - | - | ● | - | - | ● | - | - | - |
| 84 | - | - | - | ● | - | - | - | ● | - | - |
| 85 | - | - | - | - | ● | - | ● | - | - | - |
| 86 | - | - | - | - | ● | - | - | ● | - | - |
| 87 | - | - | - | - | - | ● | ● | - | - | - |
| 88 | - | - | - | - | - | ● | - | ● | - | - |
注）ハンドル位置とOUT配管位置が同一面の場合、エルボ継手配管方向は裏側（DINレール側）になります。デジタル圧力スイッチ付の場合、配管方向によっては、コネクタ部と干渉することがありますので注意ください。
（5）付属品
| 記号 | 圧力表示機能注1, 2） | 給気ブロック種類注3） | 給気ブロック取付位置 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 圧力表示機能なし | 圧力表示機能有 | 集中給気 ブロック | 圧力スイッチ付集中給気ブロック | 3方弁集中給気ブロック | 3方弁集中給気ブロック＋圧力スイッチブロック | L側 （左側） | R側 （右側） | B側 （両側） | |
| 無記号 | ● | - | ● | - | - | - | ● | - | - |
| A | ● | - | - | ● | - | - | ● | - | - |
| B | ● | - | - | - | ● | - | ● | - | - |
| C | ● | - | - | - | - | ● | ● | - | - |
| D | ● | - | ● | - | - | - | - | ● | - |
| E | ● | - | - | ● | - | - | - | ● | - |
| F | ● | - | - | - | ● | - | - | ● | - |
| G | ● | - | - | - | - | ● | - | ● | - |
| H | ● | - | ● | - | - | - | - | - | ● |
| J | - | ● | ● | - | - | - | ● | - | - |
| K | - | ● | - | ● | - | - | ● | - | - |
| L | - | ● | - | - | ● | - | ● | - | - |
| M | - | ● | - | - | - | ● | ● | - | - |
| N | - | ● | ● | - | - | - | - | ● | - |
| O | - | ● | - | ● | - | - | - | ● | - |
| P | - | ● | - | - | ● | - | - | ● | - |
| Q | - | ● | - | - | - | ● | - | ● | - |
| R | - | ● | ● | ● | - | - | - | - | ● |
注1）圧力表示機能は、圧力計またはデジタル圧力スイッチ付を意味しています。デジタル圧力スイッチ付の場合には、（8）のデジタル圧力スイッチ出力仕様の選定が必須となります。（8）のデジタル圧力スイッチ出力仕様の選定がない場合には、圧力計付となります。
注2）圧力計は、銅系・ふっ素系不可仕様に対応できません。
注3）圧力スイッチは、禁油仕様に対応できません。
（6）準標準仕様
| 記号 | なし | 0.35MPa 設定注1） | ノン リリーフ | 禁油仕様注2） |
|---|---|---|---|---|
| 無記号 | ● | - | - | - |
| 1 | - | ● | - | - |
| 2 | - | - | ● | - |
| 3 | - | - | - | ● |
| 4 | - | ● | ● | - |
| 5 | - | ● | - | ● |
| 6 | - | - | ● | ● |
| 7 | - | ● | ● | ● |
注1）圧力計は、フルスパン0.4MPaのものが付きます。
注2）禁油仕様は、接液部ノングリース対応となります。
（7）単位表記
| 記号 | 内容 |
|---|---|
| 無記号 | 製品銘板、圧力表示の単位表記はMPa |
| Z注1, 2） | 製品銘板、圧力表示の単位表記はpsi |
| ZA注1, 3） | デジタル圧力スイッチ：単位切換機能付（初期設定はMPa） |
注1）新計量法上（日本国内はSI単位）、海外向けのみの販売となります。なお、圧力スイッチの単位表記は、MPa・psi併記になります。
注2）デジタル圧力スイッチは、単位切換機能付で初期設定がpsi表記となります。
注3）デジタル圧力スイッチが対象となります。コネクタ付リード線（2m）がつきます。
（8）デジタル圧力スイッチ出力仕様
| 記号 | 内容 |
|---|---|
| 無記号 | なし |
| N | NPNオープンコレクタ |
| P | PNPオープンコレクタ |
注）デジタル圧力スイッチ付の場合、（5）の付属品の圧力表示機能が必須となります。リード線取出方向は、ハンドルの反対側になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,789円 ( 9,668円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,455円 ( 10,401円 ) | 6日目 |
9,455円 ( 10,401円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
9,455円 ( 10,401円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
9,675円 ( 10,643円 ) | 19日目 |
1,426円 ( 1,569円 ) | 6日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,426円 ( 1,569円 ) | 6日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,426円 ( 1,569円 ) | 6日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,646円 ( 1,811円 ) | 19日目 |
1,857円 ( 2,043円 ) | 19日目 |
1,857円 ( 2,043円 ) | 19日目 |
1,646円 ( 1,811円 ) | 6日目 |
1,857円 ( 2,043円 ) | 19日目 |
1,857円 ( 2,043円 ) | 19日目 |
1,646円 ( 1,811円 ) | 19日目 |
1,857円 ( 2,043円 ) | 19日目 |
1,857円 ( 2,043円 ) | 19日目 |
1,426円 ( 1,569円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,426円 ( 1,569円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
1,639円 ( 1,803円 ) | 19日目 |
詳細情報
基本情報
SMC社のレギュレータマニホールドレギュレータ集中給気仕様ARM11Aシリーズ。
【特長】
・設置条件に応じた自由な選択が可能
・ワンタッチ管継手種類、サイの変更が可能
・逆流機能標準対応
・デジタル圧力スイッチ付対応
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
オイルがレギュレータ内にたまってしまい、一時的に2次側へ大量に出る可能性が有ります。
ルブリケータはレギュレータの2次側に設置してください。
なお、ノンリリーフタイプの減圧弁では、ハンドルを左回転させても圧力降下できません。２次側の流体を消費して圧力を逃がす方法を考慮しておく必要があります。
（注1：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差があります。）
（注2：減圧弁のリリーフ機能は、二次側の過大な圧力を逃がすには能力が十分ではありません。過剰な圧力を防止するための安全装置としては使用しないでください。必要に応じて圧力逃がし弁などの設置をご検討下さい。）
