パイロット式レギュレータ AR425～935シリーズ

外形図

単位：mm

AR425／AR435／AR625／AR635

AR825／AR835／AR925／AR935

製品仕様

AR8□5

AR6□5

AR6□5-□□BG

AR4□5-□□BG

JIS記号

製品仕様

注1）出口圧力の調整範囲はP2≦P1×90%
注2）空気消費量は設定圧により異なります。構造上、ハンドル設定を最大にしても入口圧と出口圧との差0.03MPa以内にすることは出来ません。

オプション・型番

注1）圧力計型番（例G46-10-□02）の□は接続ねじの種類を表わす。Rcは無記号、NPTはNを記入してください。
注3）圧力計を取付ける際は締め過ぎないように注意ください。破損の原因になります。シール剤はシールテープを御使用ください。

型式表示方法

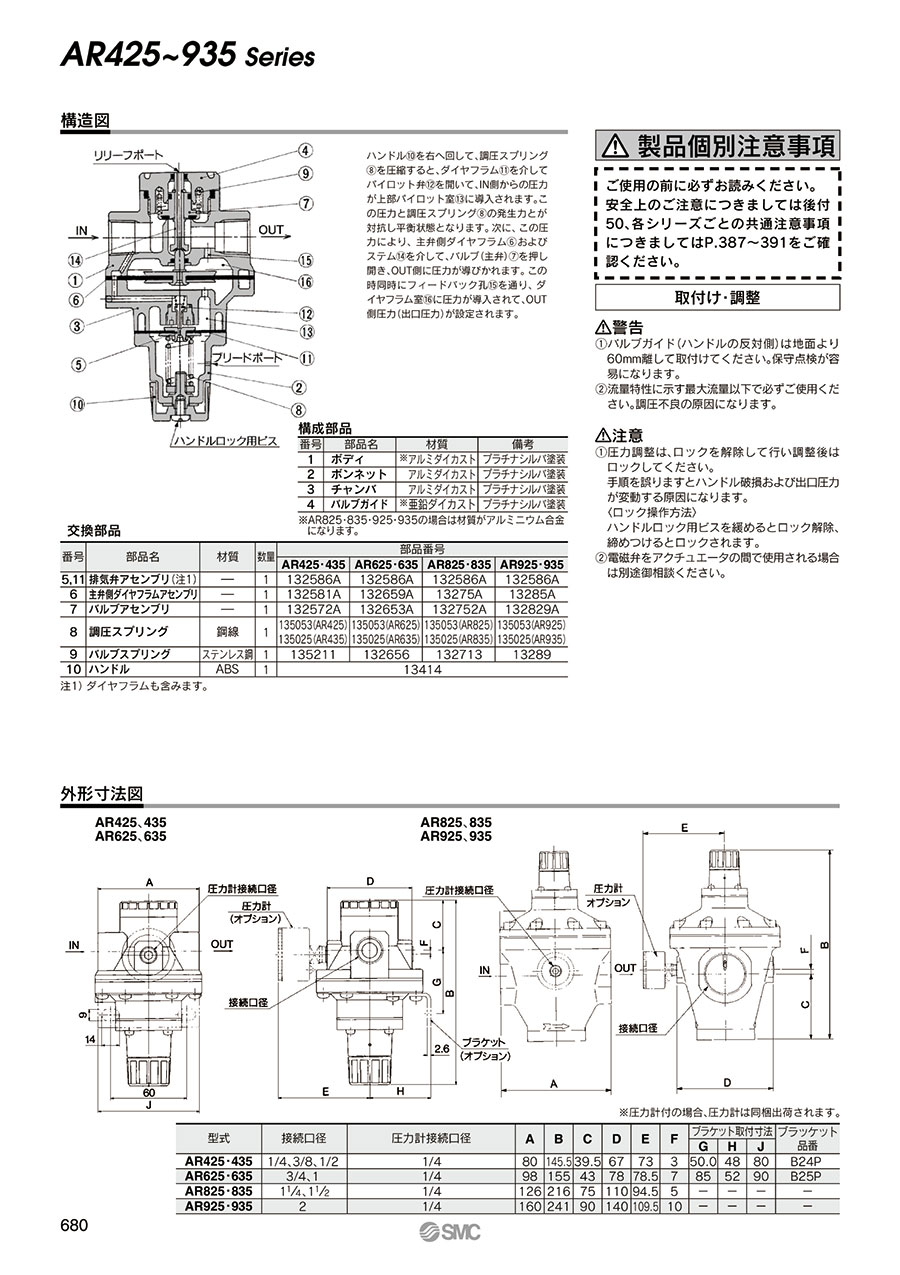

構造

ハンドル（10）を右へ回して、調圧スプリング（8）を圧縮すると、ダイヤフラム（11）を介してパイロット弁（12）を開いて、IN側からの圧力が上部パイロット室（13）に導入されます。この圧力と調圧スプリング（8）の発生力とが対抗し平衡状態となります。次に、この圧力により、主弁側ダイヤフラム（6）およびステム（14）を介して、バルブ（主弁）（7）を押し開き、OUT側に圧力が導びかれます。この時同時にフィードバック孔（15）を通り、ダイヤフラム室（16）に圧力が導入されて、OUT側圧力（出口圧力）が設定されます。

構成部品

• ※ AR825・AR835・AR925・AR935の場合は材質がアルミニウム合金になります。

交換部品

注1）ダイヤフラムも含みます。

規格表

• ※ 圧力計付の場合、圧力計は同梱出荷されます。

注意・禁止事項

使用上のご注意

• ※ 圧力調整は、ロックを解除して行い調整後はロックしてください。手順を誤りますとハンドル破損および出口圧力が変動する原因になります。〈ロック操作方法〉ハンドルロック用ビスを緩めるとロック解除、締めつけるとロックされます。
• ※ 電磁弁をアクチュエータの間で使用される場合は別途SMCへ御相談ください。
