レギュレータ 単体仕様 ARM5Sシリーズ
- 通常単価(税別)
- 1,964円～3,517円
- 税込単価
- 2,160円～3,869円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
ワンタッチ管継手サイズの選択が可能なレギュレータ 単体仕様 ARM5Sシリーズ。【特長】・幅：14mm...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が32型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ARM5SA
単体仕様（ダイレクト取付）
ARM5SB
単体仕様（DINレール取付）
製品仕様
ダイレクト取付 商品イメージ
DINレール取付 商品イメージ
JIS記号 リリーフタイプ
- ※ 標準で逆流機能付となります。入口圧力の排気により主弁が開き、出口圧力が入口側に逆流します。
JIS記号 ノンリリーフタイプ
- ※ 標準で逆流機能付となります。入口圧力の排気により主弁が開き、出口圧力が入口側に逆流します。
製品仕様
| 型式 | ARM5S | |
|---|---|---|
| 減圧弁構造 | 直動式 | |
| 受圧方式 | ピストン式 | |
| リリーフ構造 | 標準 | リリーフタイプ |
| 準標準 | ノンリリーフタイプ | |
| 逆流機能 | あり（アンバランス式） | |
| IN側チューブ外径 | φ4（直径4mm）, φ6（直径6mm）, φ5/32"（直径5/32"mm）, φ1/4"（直径1/4"mm） | |
| OUT側チューブ外径 | φ4（直径4mm）, φ6（直径6mm）, φ5/32"（直径5/32"mm）, φ1/4"（直径1/4"mm） | |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 設定圧力範囲 | 標準 | 0.05～0.7MPa |
| 準標準 | 0.05～0.35MPa（低圧タイプ） | |
| 使用流体 | 空気 | |
| 周囲温度および使用流体温度 | 5～60℃ | |
| 質量（ARM5SA-08-Aのとき） | 33g | |
- ※ 注）逆流で使用する場合、設定圧力は0.1MPa以上でご使用ください。

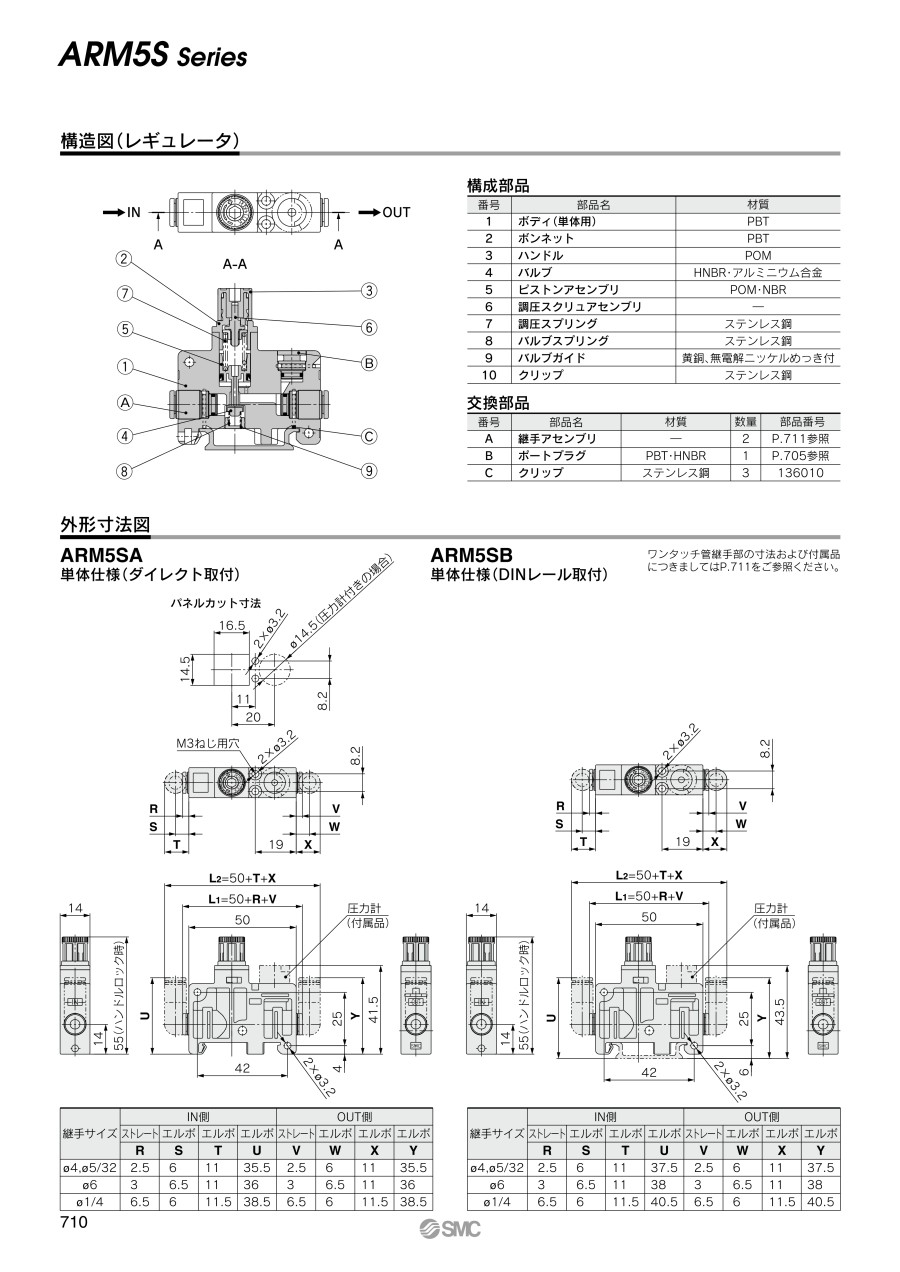

構造図（レギュレータ）
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ（単体用） | PBT |
| 2 | ボンネット | PBT |
| 3 | ハンドル | POM |
| 4 | バルブ | HNBR・アルミニウム合金 |
| 5 | ピストンアセンブリ | POM・NBR |
| 6 | 調圧スクリュアセンブリ | - |
| 7 | 調圧スプリング | ステンレス鋼 |
| 8 | バルブスプリング | ステンレス鋼 |
| 9 | バルブガイド | 黄銅、無電解ニッケルめっき付 |
| 10 | クリップ | ステンレス鋼 |
交換部品
| 番号 | 部品名 | 材質 | 数量 |
|---|---|---|---|
| A | 継手アセンブリ | - | 2 |
| B | ポートプラグ | PBT・HNBR | 1 |
| C | クリップ | ステンレス鋼 | 3 |
寸法
ARM5SA
| 継手サイズ | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| ストレート | エルボ | エルボ | エルボ | ストレート | エルボ | エルボ | エルボ | |
| R | S | T | U | V | W | X | Y | |
| φ4（直径4mm）, φ5/32（直径5/32mm） | 2.5 | 6 | 11 | 35.5 | 2.5 | 6 | 11 | 35.5 |
| φ6（直径6mm） | 3 | 6.5 | 11 | 36 | 3 | 6.5 | 11 | 36 |
| φ1/4（直径1/4mm） | 6.5 | 6 | 11.5 | 38.5 | 6.5 | 6 | 11.5 | 38.5 |
ARM5SB
| 継手サイズ | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| ストレート | エルボ | エルボ | エルボ | ストレート | エルボ | エルボ | エルボ | |
| R | S | T | U | V | W | X | Y | |
| φ4（直径4mm）, φ5/32（直径5/32mm） | 2.5 | 6 | 11 | 37.5 | 2.5 | 6 | 11 | 37.5 |
| φ6（直径6mm） | 3 | 6.5 | 11 | 38 | 3 | 6.5 | 11 | 38 |
| φ1/4（直径1/4mm） | 6.5 | 6 | 11.5 | 40.5 | 6.5 | 6 | 11.5 | 40.5 |
選定サポート情報
型式表示方法
型番例
（1）レギュレータ取付方法
| 記号 | A | B |
|---|---|---|
| 取付方法 | ダイレクト取付 | DINレール取付注） |
- ※ 注）DINレール取付タイプには、取付用の四角ナットと六角穴付止メねじが付属します。（DINレールは付属しません。）
（2）IN･OUT継手種類
| 取付位置 | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| 記号 | 継手種類 | |||||||
| ストレート | エルボ | ストレート | エルボ | |||||
| φ4（直径4mm） | φ6（直径6mm） | φ4（直径4mm） | φ6（直径6mm） | φ4（直径4mm） | φ6（直径6mm） | φ4（直径4mm） | φ6（直径6mm） | |
| 06 | ● | - | - | - | ● | - | - | - |
| 07 | - | ● | - | - | ● | - | - | - |
| 08 | - | ● | - | - | - | ● | - | - |
| 18 | - | - | ● | - | - | - | ● | - |
| 19 | - | - | - | ● | - | - | ● | - |
| 20 | - | - | - | ● | - | - | - | ● |
| 25 | ● | - | - | - | - | - | ● | - |
| 26 | - | ● | - | - | - | - | ● | - |
| 27 | - | ● | - | - | - | - | - | ● |
| 32 | - | - | ● | - | ● | - | - | - |
| 33 | - | - | - | ● | ● | - | - | - |
| 34 | - | - | - | ● | - | ● | - | - |
（単位：inch）
| 取付位置 | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| 記号 | 継手種類 | |||||||
| ストレート | エルボ | ストレート | エルボ | |||||
| φ5/32（直径5/32mm） | φ1/4（直径1/4mm） | φ5/32（直径5/32mm） | φ1/4（直径1/4mm） | φ5/32（直径5/32mm） | φ1/4（直径1/4mm） | φ5/32（直径5/32mm） | φ1/4（直径1/4mm） | |
| 56 | ● | - | - | - | ● | - | - | - |
| 57 | - | ● | - | - | ● | - | - | - |
| 58 | - | ● | - | - | - | ● | - | - |
| 68 | - | - | ● | - | - | ● | - | |
| 69 | - | - | - | ● | - | - | ● | - |
| 70 | - | - | - | ● | - | - | - | ● |
| 75 | ● | - | - | - | - | ● | - | |
| 76 | - | ● | - | - | - | - | ● | - |
| 77 | - | ● | - | - | - | - | - | ● |
| 82 | - | - | ● | - | ● | - | - | - |
| 84 | - | - | - | ● | - | ● | - | - |
（3）付属品
| 記号 | 付属品 |
|---|---|
| 無記号 | 圧力計なし |
| A | 圧力計付き |
製品仕様
| 記号 | なし | 0.35MPa 設定注） | ノンリリーフ |
|---|---|---|---|
| 無記号 | ● | - | - |
| 1 | - | ● | - |
| 2 | - | - | ● |
| 3 | - | ● | ● |
- ※ 注）圧力計は、フルスパン0.8MPaのものが付きます。
（5）単位表記
| 記号 | 内容 |
|---|---|
| 無記号 | 製品銘板、圧力計の単位表記はMPa |
| Z注） | 製品銘板、圧力計の単位表記はpsi |
- ※ 注）新計量法上（日本国内はSI単位）、海外向けのみの販売となります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,138円 ( 2,352円 ) | 6日目 |
3,114円 ( 3,425円 ) | 在庫品1日目当日出荷可能 |
3,219円 ( 3,541円 ) | 6日目 |
3,066円 ( 3,373円 ) | 9日目 |
1,964円 ( 2,160円 ) | 9日目 |
3,117円 ( 3,429円 ) | 6日目 |
1,964円 ( 2,160円 ) | 6日目 |
2,059円 ( 2,265円 ) | 6日目 |
3,114円 ( 3,425円 ) | 在庫品1日目当日出荷可能 |
3,377円 ( 3,715円 ) | 6日目 |
3,402円 ( 3,742円 ) | 6日目 |
3,339円 ( 3,673円 ) | 9日目 |
3,244円 ( 3,568円 ) | 19日目 |
3,401円 ( 3,741円 ) | 在庫品1日目当日出荷可能 |
3,106円 ( 3,417円 ) | 6日目 |
3,106円 ( 3,417円 ) | 9日目 |
3,106円 ( 3,417円 ) | 6日目 |
3,114円 ( 3,425円 ) | 6日目 |
2,042円 ( 2,246円 ) | 6日目 |
3,355円 ( 3,691円 ) | 在庫品1日目当日出荷可能 |
3,134円 ( 3,447円 ) | 6日目 |
3,229円 ( 3,552円 ) | 9日目 |
3,355円 ( 3,691円 ) | 在庫品1日目当日出荷可能 |
2,042円 ( 2,246円 ) | 6日目 |
3,355円 ( 3,691円 ) | 在庫品1日目当日出荷可能 |
3,446円 ( 3,791円 ) | 在庫品1日目当日出荷可能 |
3,517円 ( 3,869円 ) | 在庫品1日目当日出荷可能 |
3,484円 ( 3,832円 ) | 6日目 |
3,407円 ( 3,748円 ) | 15日目 |
3,184円 ( 3,502円 ) | 6日目 |
3,184円 ( 3,502円 ) | 6日目 |
3,048円 ( 3,353円 ) | 6日目 |
詳細情報
基本情報
ワンタッチ管継手サイズの選択が可能なレギュレータ 単体仕様 ARM5Sシリーズ。
【特長】
・幅：14mm
・2種類の取付方法（ダイレクト取付/DINレール取付）が選択可能
・逆流機能標準対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
レギュレータ 単体仕様 ARM10シリーズ
SMC社の小型マニホールドレギュレータです。配置条件に応じたハンドル位置・配管方向の自由な選択と、ワンタッチ管継手種類・サイズ選択が可能です。デジタル圧力スイッチに対応しています。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
レギュレータ 単体仕様 ARM5Sシリーズのレビュー
コンプレッサの出力に取り付けて使用
4
4.02019/05/08
コンプレッサの出力に取り付けて、圧力が上がらないように抜いて管理するために使用しています。カタログ上で他の商品とも比較を...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qレギュレータの上流側にルブリケータの設置をする事は、可能でしょうか？
A
おすすめできません。
オイルがレギュレータ内にたまってしまい、一時的に2次側へ大量に出る可能性が有ります。
ルブリケータはレギュレータの2次側に設置してください。
オイルがレギュレータ内にたまってしまい、一時的に2次側へ大量に出る可能性が有ります。
ルブリケータはレギュレータの2次側に設置してください。
Q（ARシリーズやSRHシリーズなど）減圧弁のリリーフ機構で、リリーフとノンリリーフの違いは？
A
減圧弁の二次側圧力が設定値より上昇した場合に、その圧力以上の余分な圧力を外部に逃がす構造のあるものがリリーフタイプ、外部に逃がす構造のないものがノンリリーフタイプです。流体がエアの際はリリーフタイプを選ぶことが多いですが、特殊な密閉回路や使用流体が外部雰囲気への漏れを嫌うような場合には、ノンリリーフタイプを選びます。
なお、ノンリリーフタイプの減圧弁では、ハンドルを左回転させても圧力降下できません。２次側の流体を消費して圧力を逃がす方法を考慮しておく必要があります。
（注1：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差があります。）
（注2：減圧弁のリリーフ機能は、二次側の過大な圧力を逃がすには能力が十分ではありません。過剰な圧力を防止するための安全装置としては使用しないでください。必要に応じて圧力逃がし弁などの設置をご検討下さい。）
なお、ノンリリーフタイプの減圧弁では、ハンドルを左回転させても圧力降下できません。２次側の流体を消費して圧力を逃がす方法を考慮しておく必要があります。
（注1：リリーフ機構を持つ減圧弁でも、リリーフ開始圧力と設定圧力に少し差があります。）
（注2：減圧弁のリリーフ機能は、二次側の過大な圧力を逃がすには能力が十分ではありません。過剰な圧力を防止するための安全装置としては使用しないでください。必要に応じて圧力逃がし弁などの設置をご検討下さい。）
