メカニカル部品技術窓口
ミニフリーマウントシリンダ CUJシリーズ Φ4／Φ6／Φ8／Φ10
- 通常単価(税別)
- 2,837円～4,939円
- 税込単価
- 3,121円～5,433円
コンパクトエアシリンダのミニフリーマウントシリンダ。【特長】・磁石なし：最大約...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
外形寸法 CUJ（A×B×C+ストローク） CU（a×b×c+ストローク）
製品仕様
製品仕様
| チューブ内径 mm | 4 | 6 | 8 | 10 | |
|---|---|---|---|---|---|
| 作動方式 | 複動形／単動押出形 | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.05MPa | ||||
| 最低使用圧力 | 複動形 | 0.15MPa | 0.1MPa | ||
| 単動押出形 | 0.35MPa | 0.3MPa | 0.2MPa | ||
| 最高使用圧力 | 0.7MPa | ||||
| 周囲温度および 使用流体温度 | オートスイッチなし：-10℃～70℃（ただし、凍結なきこと） オートスイッチ付：-10℃～60℃（ただし、凍結なきこと） | ||||
| クッション | なし | ||||
| 給油 | 無給油 | ||||
| 使用ピストン速度 | 50～500mm/s | ||||
| ストローク長さの許容差 | 0～+0.5 | ||||
| 取付 | 通し穴 | ||||
JIS記号
複動／片ロッド形・クッションなし
単動／押出形
理論出力表／複動形
OUT IN 方向
| チューブ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積（mm2） | 使用圧力 MPa | ||
|---|---|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | ||||
| 4 | 2 | OUT | 12.6 | 3.76 | 6.28 | 8.79 |
| IN | 9.4 | 2.82 | 4.71 | 6.59 | ||
| 6 | 4 | OUT | 28.3 | 8.48 | 14.13 | 19.79 |
| IN | 15.7 | 4.71 | 7.85 | 10.99 | ||
| 8 | 5 | OUT | 50.3 | 15.07 | 25.13 | 35.18 |
| IN | 30.6 | 9.18 | 15.31 | 21.44 | ||
| 10 | 6 | OUT | 78.5 | 23.56 | 39.26 | 54.97 |
| IN | 50.3 | 15.07 | 25.13 | 35.18 | ||
（単位：N）
スプリング反力／単動押出形
第一取付荷重のスプリングの状態 スプリングをシリンダにセットした状態
第二取付荷重のスプリングの状態 エアを入れてスプリングを縮めた状態
| チューブ内径 （mm） | スプリングの状態 | ストローク（mm） | |||
|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | ||
| 4 | 第一取付 | 1.7 | 1.27 | - | - |
| 第二取付 | 2.55 | 2.55 | - | - | |
| 6 | 第一取付 | 2.45 | 2.01 | 1.57 | - |
| 第二取付 | 3.33 | 3.33 | 3.33 | - | |
| 8 | 第一取付 | 4.67 | 3.76 | 2.86 | 1.96 |
| 第二取付 | 6.47 | 6.47 | 6.47 | 6.47 | |
| 10 | 第一取付 | 5.04 | 4.18 | 3.31 | 2.45 |
| 第二取付 | 6.77 | 6.77 | 6.77 | 6.77 | |
（単位：N）
質量表／複動形
| チューブ内径 （mm） | 標準ストローク（mm） | 割増重量 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 磁石内蔵 | ロッド先端おねじ | |
| CUJB4 | 7.2 | 7.9 | 8.6 | 9.3 | 11.1 | 12.8 | - | - | - | 0.4 |
| CUJB6 | 12.4 | 13.6 | 14.8 | 16.0 | 18.9 | 21.8 | 24.7 | 27.6 | 2.7 | 0.8 |
| CUJB8 | 15.6 | 17.0 | 18.4 | 19.7 | 23.0 | 26.4 | 29.9 | 33.4 | 3.0 | 1.5 |
| CUJB10 | 17.9 | 19.4 | 20.8 | 22.3 | 25.9 | 29.5 | 33.1 | 36.7 | 3.2 | 2.6 |
（単位：g）
単動押出形
| チューブ内径 （mm） | 標準ストローク（mm） | 割増重量 | ||||
|---|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | 磁石内蔵 | ロッド先端おねじ | |
| CUJB4 | 7.2 | 7.9 | - | - | - | 0.4 |
| CUJB6 | 12.8 | 14.0 | 15.2 | - | 2.4 | 0.8 |
| CUJB8 | 15.8 | 17.2 | 18.6 | 19.9 | 2.5 | 1.5 |
| CUJB10 | 17.9 | 19.4 | 20.8 | 22.3 | 2.4 | 2.6 |
（単位：g）
規格表
磁石なし
| チューブ内径 | A（a） | B（b） | C（c） |
|---|---|---|---|
| 4 | 10（-） | 15（-） | 13（-） |
| 6 | 13（13） | 19（22） | 13（33） |
| 8 | 13（-） | 21（-） | 13（-） |
| 10 | 13.5（15） | 22（24） | 13（36） |
（単位：mm）
（ ）内は、メーカーCUシリンダの寸法。
商品特長詳細
4方向からの取付が可能
パッキン交換が容易
ロッドカバーを取外すだけでパッキンの交換が簡単にできる。
インロー付（h9)
芯出しが容易にできる。

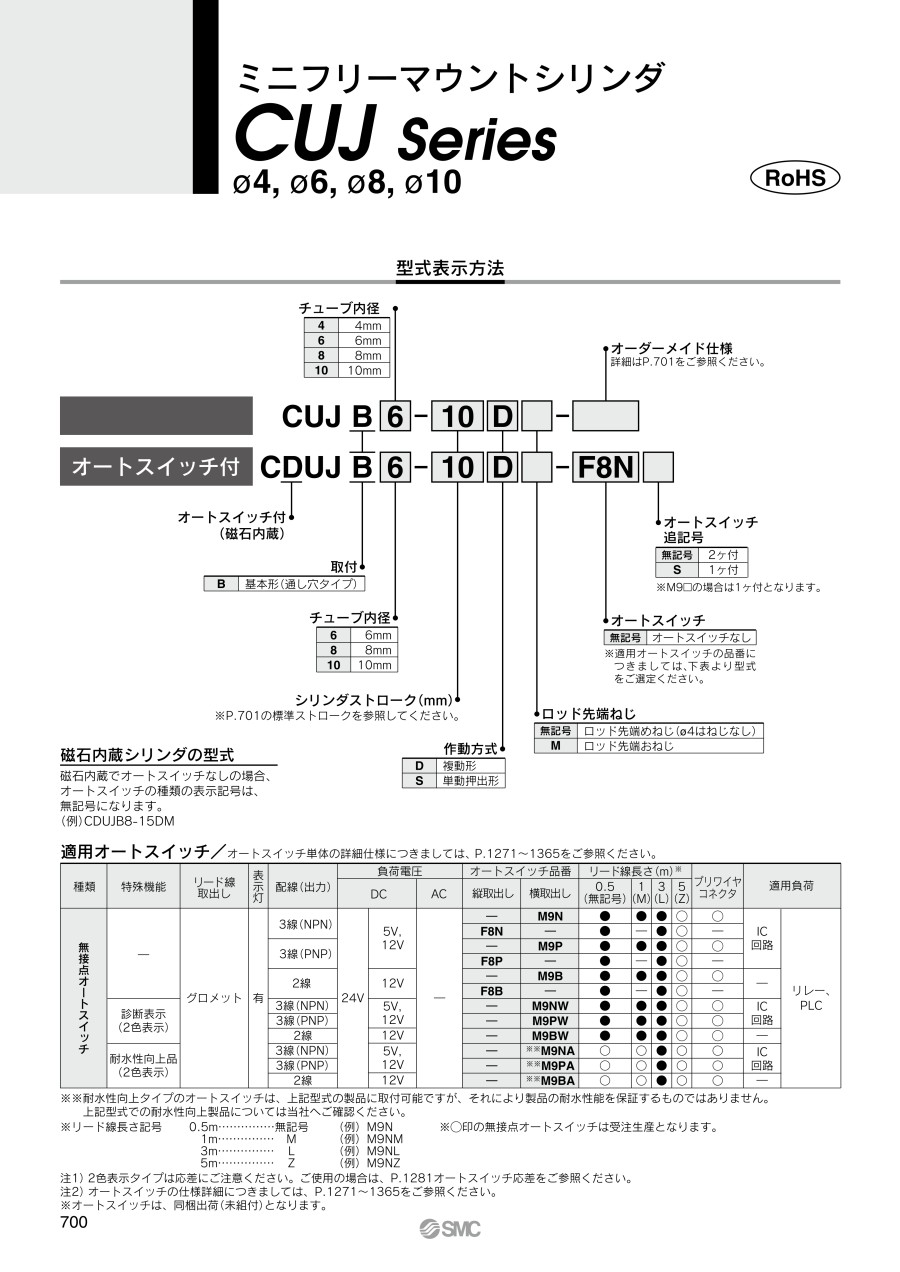

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,837円 ( 3,121円 ) | 在庫品1日目当日出荷可能 |
2,993円 ( 3,292円 ) | 在庫品1日目当日出荷可能 |
4,939円 ( 5,433円 ) | 6日目 |
3,143円 ( 3,457円 ) | 在庫品1日目当日出荷可能 |
2,865円 ( 3,152円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コンパクトエアシリンダのミニフリーマウントシリンダ。
【特長】
・磁石なし：最大約64％短縮、容積：最大約70％減少（メーカーCUシリンダ、複動形、磁石なしでの比較）。
・磁石付：最大約20％短縮、容積：最大約45％減少（メーカーCQSシリンダ、複動形、磁石付での比較）。
・オートスイッチ付（CDUJ）。
・4方向からの取付が可能。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
D-M9□スイッチを選択の場合は、M9□スイッチの品番末尾に「S」を付けてください。オートスイッチが2個必要の場合は、D-F8型を選択となります。
注）CUJとCUは別シリーズです。CUのオートスイッチについては、カタログをご確認ください。
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
