食品工程向け F.M.Rコンビネーション C1030-W-FP1シリーズ

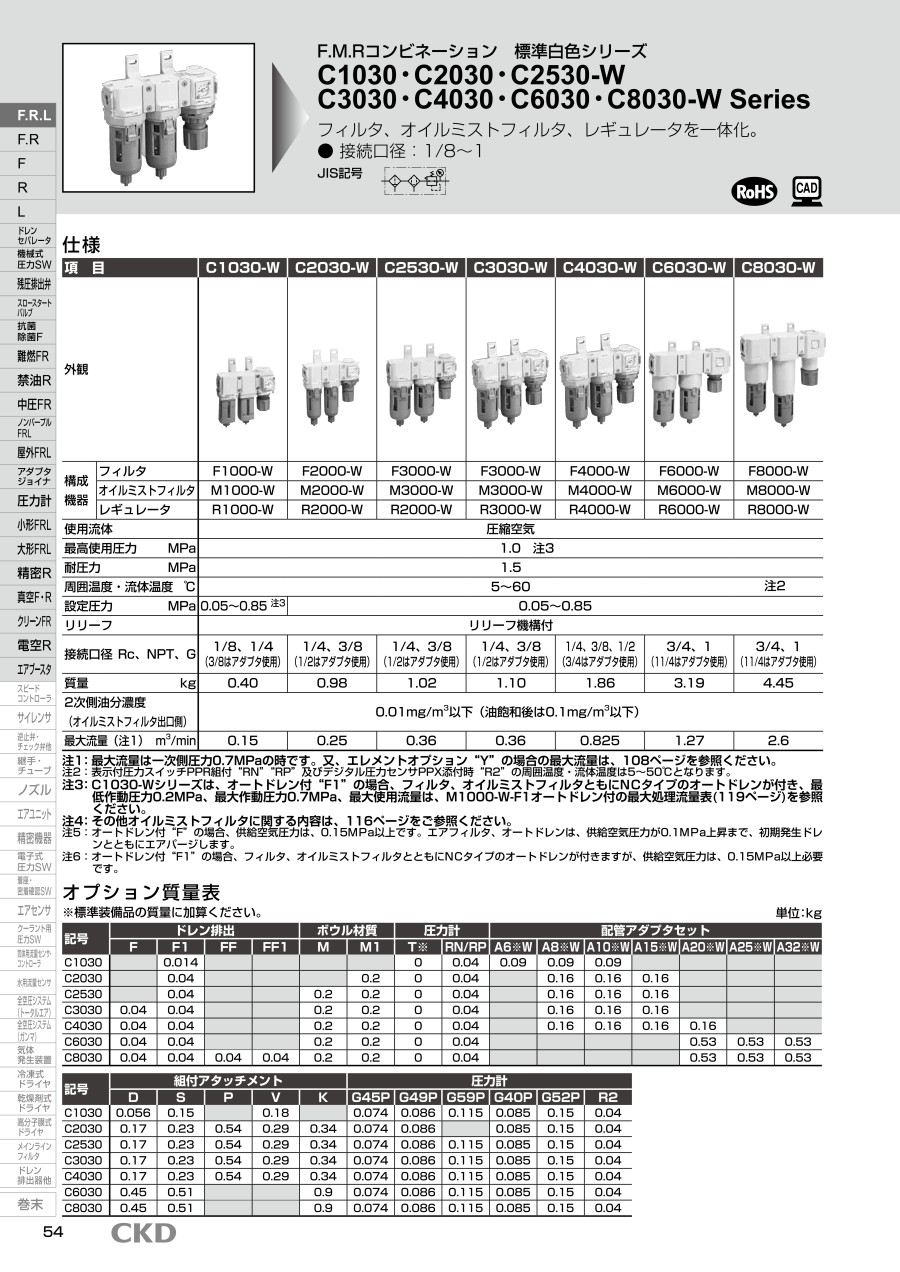

製品仕様

注1: 最大流量は一次側圧力0.7MPaの時です。又、エレメントオプション"Y"の場合の最大流量は、空圧・真空・補助機器総合（CB-024S）を参照ください。
注2: デジタル圧力センサPPX添付時"R2"の周囲温度・流体温度は5～50℃となります。
注3: C1030-Wシリーズは、オートドレン付"F1"の場合、フィルタ、オイルミストフィルタともにNCタイプのオートドレンが付き、最低作動圧力0.2MPa、最大作動圧力0.7MPa、
      最大使用流量は、M1000-W-F1オートドレン付の最大処理流量表（空圧・真空・補助機器総合（CB-024S））を参照ください。
注4: その他オイルミストフィルタに関する内容は、空圧・真空・補助機器総合（CB-024S）をご参照ください。
注5: オートドレン付"F"の場合、供給空気圧力は、0.15MPa以上です。エアフィルタ、オートドレンは、供給空気圧力が0.1MPa上昇まで、初期発生ドレンとともにエアパージします。
注6: オートドレン付"F1"の場合、フィルタ、オイルミストフィルタとともにNCタイプのオートドレンが付きますが、供給空気圧力は、0.15MPa以上必要です。

選定サポート情報

注文例

注1: C4030-20-Wは両端に配管アダプタA400-20-Wが組付きます。配管アダプタセットは“A20W”は選定する必要ありません。
注2: ドレン排出、ボウル材質、エレメント、差圧検出、レギュレータ各々の項目でオプションを選定してください。
      複数の項目にわたってオプションを選定する場合は、上から順に記載してください。
注3: オートドレンの使用条件については、空圧・真空・補助機器総合（CB-024S）を参照ください。
注4: オプション記号“F”の場合、エアフィルタは、NOタイプ、オイルミストフィルタには、NCタイプのオートドレンがつきます。
      "FF"、"FF1"については、フィルタのみ大排出量となりオイルミストフィルタは、通常のNCタイプのオートドレンとなります。
注5: オプション“ Y”の場合の最大処理流量は空圧・真空・補助機器総合（CB-024S）を参照ください。
注6: オプション“L”の場合、圧力計の表示レンジは、0～0.4MPaとなります。
注7: オプション“T6”を選定した場合（チ）圧力計（添付）は“、無記号”または“R2”のみ選定できます。デジタル圧力センサPPX取付ポート（Rc1/8）は通気状態で組立されています。
注8: 配管アダプタセットは、ジョイナセットが添付されます。
注9: 圧力計のねじについてはRねじの圧力計が添付されます。
