項目	M1000-W	M2000-W	M3000-W	M4000-W	M6000-W	M8000-W
使用流体	圧縮空気
使用圧力 MPa	0.1～1.0 注2、注3
耐圧力 MPa	1.5 注2
ドレン貯容量 cm³	3	25	45	80	80	80
接続口径 Rc 注8	1/8、1/4 （3/8はアダプタ使用）	1/4、3/8 （1/2はアダプタ使用）		1/4、3/8、1/2 （3/4はアダプタ使用）	3/4、1 （1 1/4はアダプタ使用）	3/4、1 （1 1/4はアダプタ使用）
質量 kg	0.096	0.25	0.28	0.52	0.95	1.35
標準装備品	ボウルガード

選定サポート情報

注文例

注1: ドレン排出、ボウル材質、差圧検出、各々の項目でオプションを選定してください。複数の項目にわたってオプションを選定する場合は、上から順に記載してください。
注2: NOタイプのオートドレンは選定できません。
注3: オートドレンの使用条件については、空圧・真空・補助機器総合（CB-024S）を参照ください。
注4: 配管アダプタセットとC形ブラケットの同時使用はできません。
注5: 配管アダプタセットは、ジョイナセットが添付されます。
注6: マントル“X”の場合、オプションF1との組合せはできません。

型番リスト

表示件数

型番

M1000-8-W-F1-FP1

M1000-[6,8]-W-FP1

M1000-[6,8]-W-F1-FP1

M1000-[6,8]-W-F1S-FP1

M1000-[6,8]-W-F1SX1-FP1

M1000-[6,8]-W-F1X1-FP1

M1000-[6,8]-W-F1X-FP1

M1000-[6,8]-W-F1XX1-FP1

M1000-[6,8]-W-F1Z-FP1

M1000-[6,8]-W-F1ZS-FP1

M1000-[6,8]-W-F1ZSX1-FP1

M1000-[6,8]-W-F1ZX1-FP1

M1000-[6,8]-W-F1ZX-FP1

M1000-[6,8]-W-F1ZXX1-FP1

M1000-[6,8]-W-S-FP1

M1000-[6,8]-W-SX1-FP1

M1000-[6,8]-W-X1-FP1

M1000-[6,8]-W-X-FP1

M1000-[6,8]-W-XX1-FP1

M1000-[6,8]-W-Z-FP1

M1000-[6,8]-W-ZS-FP1

M1000-[6,8]-W-ZSX1-FP1

M1000-[6,8]-W-ZX1-FP1

M1000-[6,8]-W-ZX-FP1

M1000-[6,8]-W-ZXX1-FP1

M3000-[8,10]-W-[M1,M,Z]-FP1

M3000-[8,10]-W-[M1,M,Z]S-FP1

M3000-[8,10]-W-[M1,M,Z]SX1-FP1

M3000-[8,10]-W-[M1,M,Z]X1-FP1

M3000-[8,10]-W-[M1,M,Z]X-FP1

M3000-[8,10]-W-[M1,M,Z]XX1-FP1

M3000-[8,10]-W-F1-FP1

M3000-[8,10]-W-F1[M1,M,Z]-FP1

M3000-[8,10]-W-F1[M1,M,Z]S-FP1

M3000-[8,10]-W-F1[M1,M,Z]SX1-FP1

M3000-[8,10]-W-F1[M1,M,Z]X1-FP1

M3000-[8,10]-W-F1[M1,M,Z]X-FP1

M3000-[8,10]-W-F1[M1,M,Z]XX1-FP1

M3000-[8,10]-W-F1S-FP1

M3000-[8,10]-W-F1SX1-FP1

M3000-[8,10]-W-F1X1-FP1

M3000-[8,10]-W-F1X-FP1

M3000-[8,10]-W-F1XX1-FP1

M3000-[8,10]-W-S-FP1

M3000-[8,10]-W-SX1-FP1

M3000-[8,10]-W-X1-FP1

M3000-[8,10]-W-X-FP1

M3000-[8,10]-W-XX1-FP1

M4000-10-W-F1M1-FP1

M4000-10-W-F1M1X1-FP1-BW

M4000-10-W-X-FP1

M4000-[8,10,15]-W-FP1

M4000-[8,10,15]-W-[M1,M,Z]-FP1

処理空気流量

(l/min)

使用圧力範囲

(MPa)

接続種類

配管ねじの呼び

流れ方向

ろ過度

ドレンコック

ドレン貯容量

(cm3)

ボウル材質

ブラケット

ドレン排出

配管アダプタセット（添付）

エレメント

差圧検出

ボウル材質詳細

マントル（エレメント）

最小発注数量

150	0.2～0.7	[Rc(R)] Rc	1/4	右方向	0.01μm	オートフロート式	3	ポリカーボネート	添付なし	F1：手動付オートドレン（NCタイプ：無加圧時排出無）	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ボート無し	-	-	-	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		マニュアル	3	樹脂	-	-	-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		オートフロート式	3	樹脂	-		-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		オートフロート式	3	樹脂	-		-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		オートフロート式	3	樹脂	-		-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		オートフロート式	3	樹脂	-		-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		オートフロート式	3	樹脂	-		-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		オートフロート式	3	樹脂	-		-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		オートフロート式	3	樹脂	-		-	-	-	-	Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		オートフロート式	3	樹脂	-		-	-	-	-	Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		オートフロート式	3	樹脂	-		-	-	-	-	Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		オートフロート式	3	樹脂	-		-	-	-	-	Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		オートフロート式	3	樹脂	-		-	-	-	-	Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		オートフロート式	3	樹脂	-		-	-	-	-	Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		マニュアル	3	樹脂	-	-	-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		マニュアル	3	樹脂	-	-	-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		マニュアル	3	樹脂	-	-	-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		マニュアル	3	樹脂	-	-	-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		マニュアル	3	樹脂	-	-	-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		マニュアル	3	樹脂	-	-	-	-	-	-	Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		マニュアル	3	樹脂	-	-	-	-	-	-	Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		マニュアル	3	樹脂	-	-	-	-	-	-	Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		マニュアル	3	樹脂	-	-	-	-	-	-	Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	右方向		マニュアル	3	樹脂	-	-	-	-	-	-	Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/8 / 1/4	左方向		マニュアル	3	樹脂	-	-	-	-	-	-	Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
360	0.1～1.0	[Rc(R)] Rc	1/4	右方向	0.01μm	マニュアル	45	ポリカーボネート	C形ブラケット	手動ドレンコック付き	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ポート無し	-	-	-	1個
360	0.15～1.0	[Rc(R)] Rc	3/8	右方向	0.01μm	オートフロート式	45	ポリカーボネート	添付なし	F1：手動付オートドレン（NCタイプ：無加圧時排出無）	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ボート無し	-	-	-	1個
360	0.1～1.0	[Rc(R)] Rc	3/8	右方向	0.01μm	マニュアル	45	ポリカーボネート	添付なし	手動ドレンコック付き	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ポート無し	-	-	-	1個
360	0.1～1.0	[Rc(R)] Rc	3/8	右方向	0.01μm	マニュアル	45	メタル	添付なし	手動ドレンコック付き	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ポート無し	メタルボウル、手動ドレンコック付	-	-	1個
450	0.1～1.0	[Rc(R)] Rc	3/8	左方向	0.3μm	マニュアル	45	メタル	添付なし	手動ドレンコック付き	添付なし	Sタイプ（残留油分0.5mg/m3）	差圧検出ボート無し	メタルボウル、手動ドレンコック付	-	-	1個
450	0.1～1.0	[Rc(R)] Rc	3/8	右方向	0.3μm	マニュアル	45	ポリカーボネート	添付なし	手動ドレンコック付き	添付なし	Sタイプ（残留油分0.5mg/m3）	差圧検出ポート無し	-	-	-	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		オートフロート式	45	樹脂 / メタル	-		-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	S：Sタイプ(残留油分0.5mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	右方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8	左方向		マニュアル	45	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	X：Xタイプ(残留油分0.003mg/m³)	1個
825	0.15～1.0	[Rc(R)] Rc	3/8	右方向	0.01μm	オートフロート式	80	メタル	添付なし	F1：手動付オートドレン（NCタイプ：無加圧時排出無）	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ポート無し	メタルボウル、手動ドレンコック付	-	-	1個
825	0.15～1.0	[Rc(R)] Rc	3/8	左方向	0.01μm	オートフロート式	80	メタル	C形ブラケット	F1：手動付オートドレン（NCタイプ：無加圧時排出無）	添付なし	Mタイプ（残留油分0.01mg/m3）	差圧検出ポート無し	メタルボウル、手動ドレンコック付	-	-	1個
1000	0.1～1.0	[Rc(R)] Rc	3/8	右方向	活性炭	マニュアル	80	ポリカーボネート	添付なし	手動ドレンコック付き	添付なし	Xタイプ（残留油分0.003mg/m3）	差圧検出ポート無し	-	-	-	1個
-	-	[Rc(R)] Rc	1/4 / 3/8 / 1/2	右方向		マニュアル	80	樹脂 / メタル	-	-	-	-	-	-	無記号：ポリカーボネイト	無記号：Mタイプ(残留油分0.01mg/m³)	1個
-	-	[Rc(R)] Rc	1/4 / 3/8 / 1/2	右方向		マニュアル	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタル、手動ドレンコック付 / M：メタル、手動ドレンコックなし / Z：ナイロン	無記号：Mタイプ(残留油分0.01mg/m³)	1個

通常単価(税別) (税込単価)	通常出荷日

10,066円 ( 11,073円 )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
9,159円 ( 10,075円 )	8日目
11,453円 ( 12,598円 )	6日目
8,892円 ( 9,781円 )	8日目
10,039円 ( 11,043円 )	8日目
8,186円 ( 9,005円 )	6日目
7,039円 ( 7,743円 )	8日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
15,080円 ( 16,588円 )	9日目
15,400円 ( 16,940円 )	15日目
9,213円 ( 10,134円 )	8日目
- ( - )	11日目
- ( - )	11日目

基本情報

基本情報

食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用。
【特長】
・油を嫌う回路に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

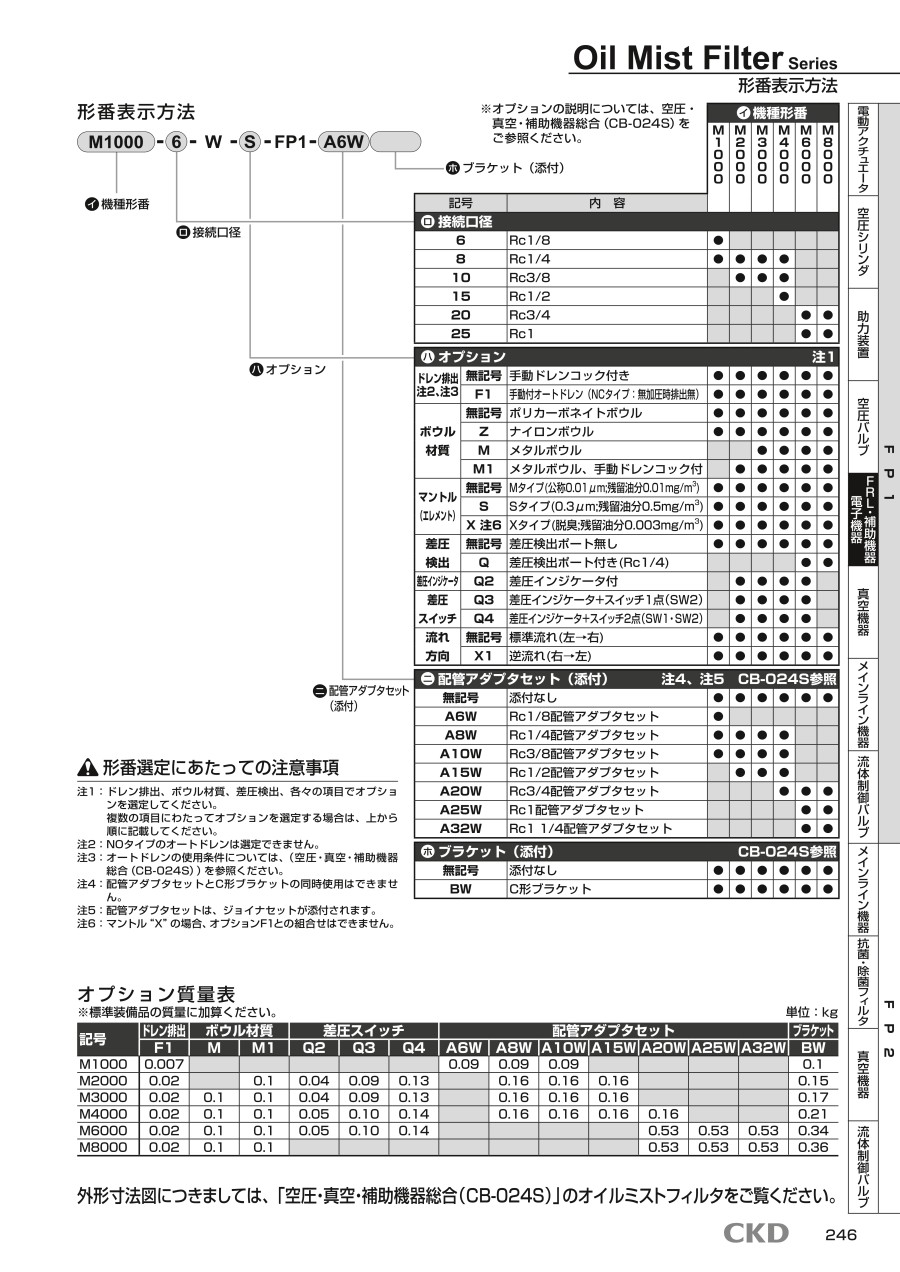

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
