食品製造工程向け ペンシルシリンダSCPD3-FP1シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・食品製造をサポート！・流路部・摺動部の潤滑油は食品用グレード（NSF...
詳細情報を確認する商品情報
外形図
SCPD3-（L）基本形（00）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
注4:（ ）内の値はポート方向軸方向タイプの値です。
片側軸方向フート形（LS）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
ロッド側フランジ形（FA）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
二山クレビス形（CB）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:ピンと止め金具は添付してあります。
注4:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
製品仕様
| 項目 | SCPD3 SCPD3-L | ||
|---|---|---|---|
| チューブ内径 mm | φ6 | φ10 | φ16 |
| 作動方式 | 複動形 | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 1.0 | ||
| 最低使用圧力 MPa | 0.15 | 0.1 | |
| 耐圧力 MPa | 1.6 | ||
| 周囲温度 ℃ | -10～60（但し、凍結なきこと） | ||
| 接続口径 | M5 | ||
| ストローク許容差 mm | 0～+1.0 | ||
| 使用ピストン速度 mm/s | 50～750 | ||
| クッション | ゴムクッション | ||
| 給油 | 不要 | ||
| 許容吸収エネルギー J | 0.012 | 0.041 | 0.162 |
注1:上記は複動・片ロッド形の仕様です。
各項目はバリエーションにより異なります。詳細は空圧シリンダ総合I（CB-029S）にてご確認ください。
規格表
SCPD3-（L）基本形（00）
片側軸方向フート形（LS）
ロッド側フランジ形（FA）
二山クレビス形（CB）

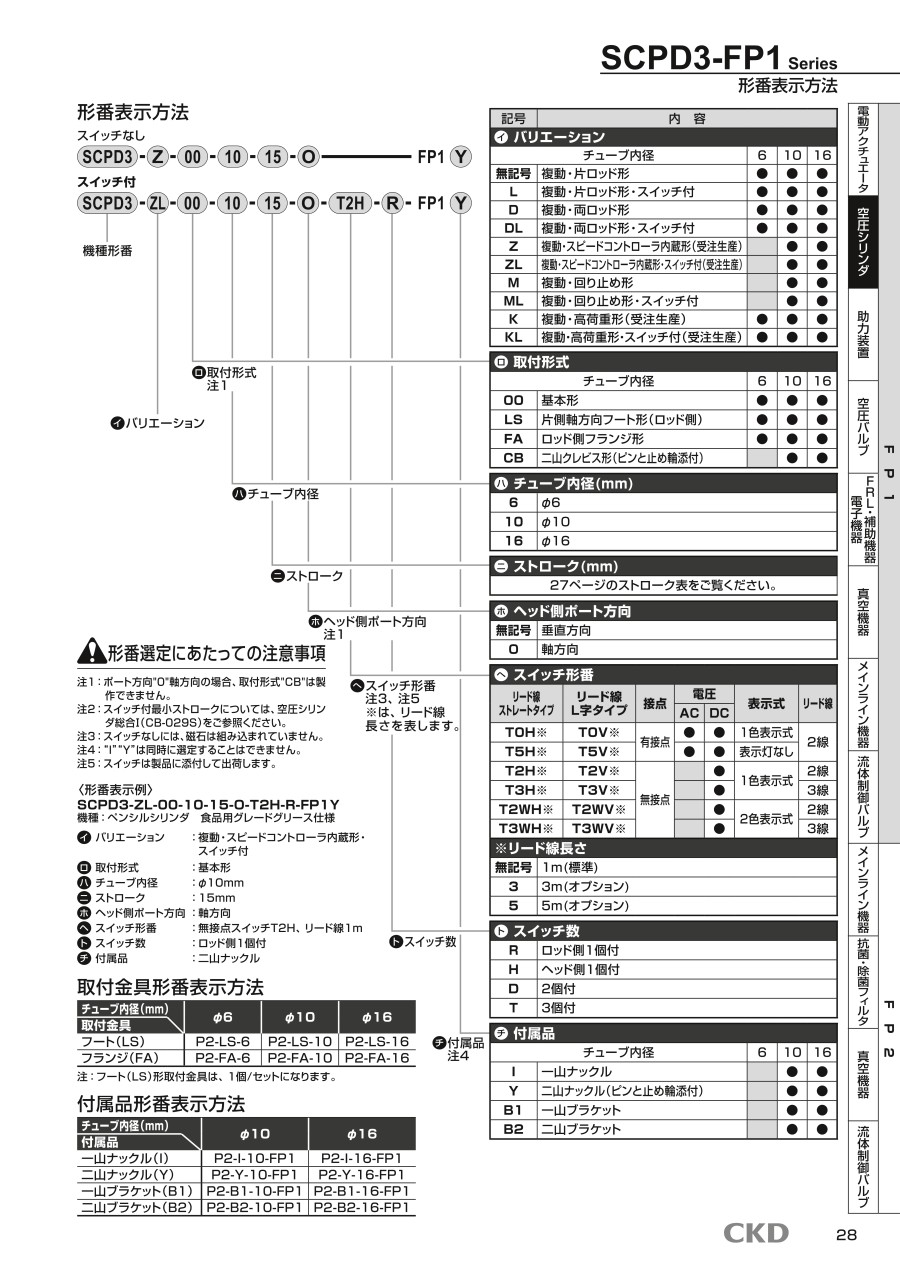

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,775円 ( 4,153円 ) | 5日目 |
5,642円 ( 6,206円 ) | 7日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
4,801円 ( 5,281円 ) | 4日目 |
- ( - ) | 8日目 |
4,149円 ( 4,564円 ) | 5日目 |
4,441円 ( 4,885円 ) | 5日目 |
- ( - ) | 19日目 |
7,722円 ( 8,494円 ) | 7日目 |
7,722円 ( 8,494円 ) | 7日目 |
3,855円 ( 4,241円 ) | 8日目 |
詳細情報
基本情報
【特長】
・食品製造をサポート！
・流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用
・一般シリンダの中で小口径（Φ6～16）で超小形で最軽量のシリーズです
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
