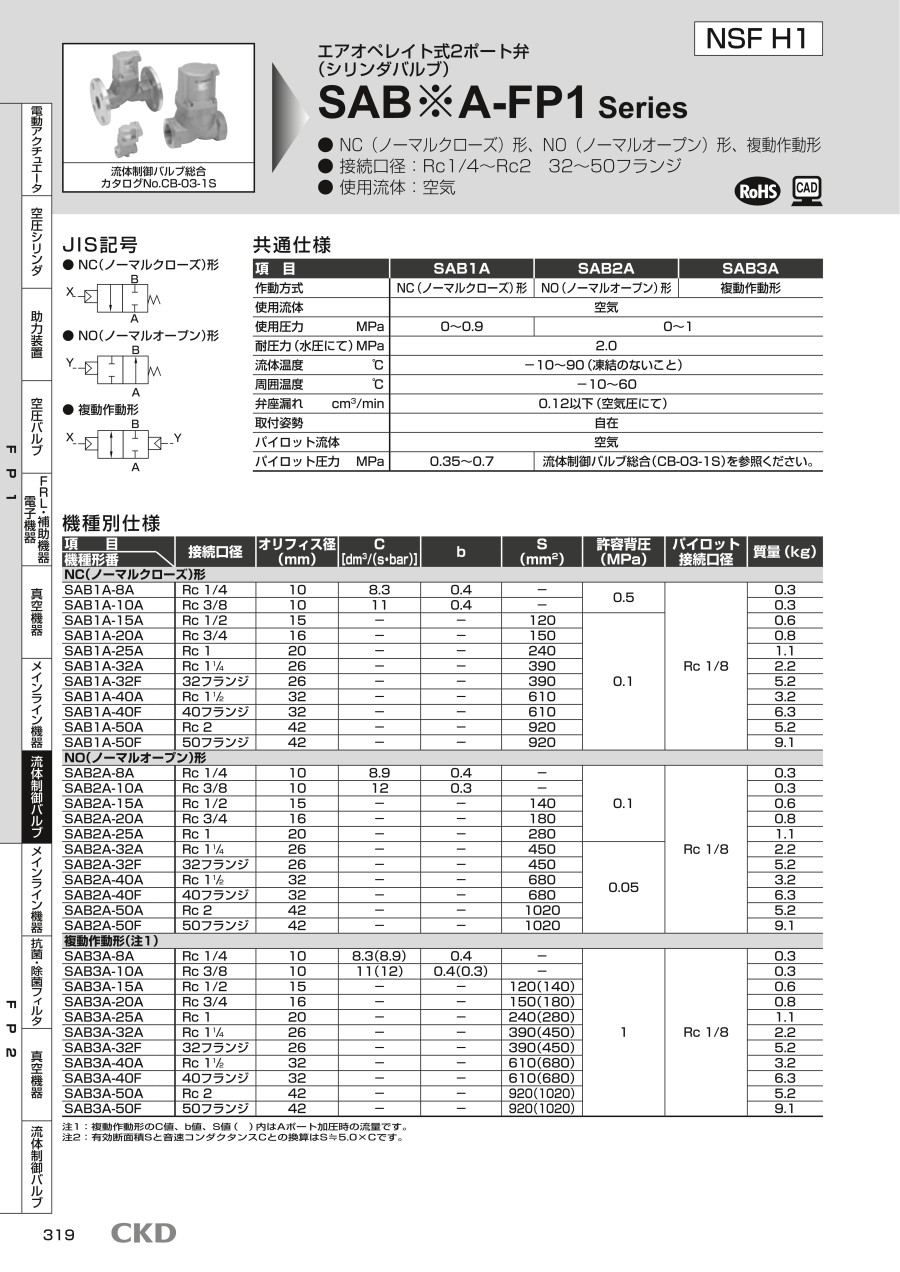

食品製造工程向け エアオペレイト式2ポート弁（シリンダバルブ）SAB1A-FP1シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用。エアオペレイト式の2...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SAB※A-8※～50※（めねじタイプ）
SAB※A-32F～80F（フランジタイプ）
製品仕様
| 項目 | SAB1A | SAB2A | SAB3A |
|---|---|---|---|
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 | 複動作動形 |
| 使用流体 | 空気 | ||
| 使用圧力 MPa | 0～0.9 | 0～1 | |
| 耐圧力（水圧にて） MPa | 2.0 | ||
| 流体温度 ℃ | -10～90（凍結のないこと） | ||
| 周囲温度 ℃ | -10～60 | ||
| 弁座漏れ cm3/min | 0.12以下（空気圧にて） | ||
| 取付姿勢 | 自在 | ||
| パイロット流体 | 空気 | ||
| パイロット圧力 MPa | 0.35～0.7 | 流体制御バルブ総合（CB-03-1S）を参照ください。 | |
規格表
SAB※A-8※～50※（めねじタイプ）
※1: （ ）内はねじ種類G。
SAB※A-32F～80F（フランジタイプ）
選定サポート情報
注文例
注1: 取付板（（ホ）項B）は、接続口径8～32のめねじタイプのみに取付けられます。
注2: 取付板組付位置反転（（へ）項B-R）は、接続口径15～32に適用されます。
注3: Aポートを右にして上から見て時計回りへの方向です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
9,692円 ( 10,661円 ) | 9日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
20,692円 ( 22,761円 ) | 8日目 |
詳細情報
基本情報
食品製造をサポート！
流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用。
エアオペレイト式の2ポート弁。
【特長】
・NC（ノーマルクローズ）形
・接続口径：Rc1/4、Rc1/2
【用途】
・空気、ガスの流体制御に最適
・防爆雰囲気でも使用可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
