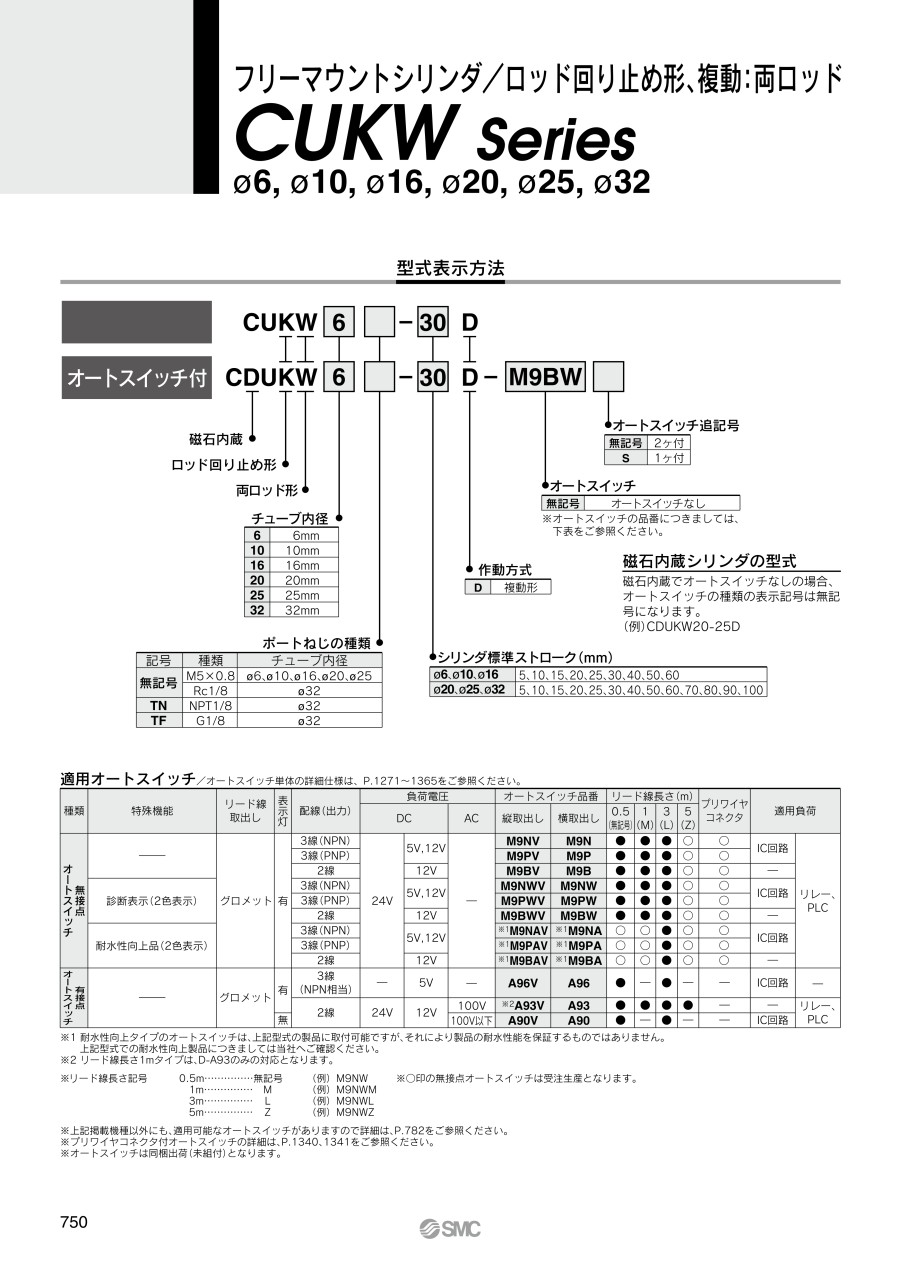

フリーマウントシリンダ ロッド回り止め形 複動・両ロッド CUKWシリーズ
- 通常単価(税別)
- 4,718円～23,393円
- 税込単価
- 5,190円～25,732円
コンパクトエアシリンダのフリーマウントシリンダ。【特長】・ロッド回り止め形・シ...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が813型番あります。
商品情報
製品仕様
製品仕様
| チューブ内径（mm） | 6 | 10 | 16 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.18MPa | 0.13MPa | 0.11MPa | |||
| 周囲および使用流体温度 | オートスイッチ無：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし凍結なきこと） | |||||
| 給油 | 無給油 | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| クッション | ラバークッション | |||||
| ロッド先端ねじ | おねじ | |||||
| ストローク長さの許容差 | 0～+1.0mm | |||||
| 注） ロッド不回転精度 | ±0.8° | ±0.5° | ||||
注）無負荷：ロッド周り止めプレート側ロッド引込時
標準ストローク表
表示記号
ロッド回り止め形・ラバークッション
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 6、10、16 | 5、10、15、20、25、30、40、50、60 |
| 20、25、32 | 5、10、15、20、25、30、40、50、60、70、80、90、100 |
オートスイッチ取付可能最小ストローク
単位：mm
| オートスイッチ取付数 | 適用オートスイッチ型番 | ||
|---|---|---|---|
| D-A9□・D-A9□V | D-M9□・D-M9□V | D-M9□W・D-M9□WV | |
| 1ヶ付 | 5 | 5 | 5 |
| 2ヶ付 | 10 | 5 | 10 |
質量表
単位：g
| 型番 | ストローク（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| C（D）UKW6-□D | 33 （38） | 36 （46） | 40 （50） | 43 （53） | 46 （56） | 50 （60） | 57 （67） | 64 （74） | 71 （81） | - | - | - | - |
| C（D）UKW10-□D | 51 （56） | 56 （66） | 60 （70） | 65 （75） | 69 （79） | 74 （84） | 83 （93） | 92 （102） | 101 （111） | - | - | - | - |
| C（D）UKW16-□D | 84 （109） | 91 （121） | 98 （128） | 105 （135） | 112 （142） | 119 （149） | 133 （163） | 147 （177） | 161 （191） | - | - | - | - |
| C（D）UKW20-□D | 150 （185） | 163 （203） | 177 （217） | 191 （231） | 205 （245） | 219 （259） | 247 （286） | 275 （315） | 303 （343） | 331 （371） | 359 （399） | 387 （427） | 415 （455） |
| C（D）UKW25-□D | 276 （330） | 296 （355） | 316 （375） | 336 （395） | 357 （416） | 377 （436） | 421 （476） | 462 （516） | 500 （559） | 541 （600） | 582 （641） | 623 （682） | 664 （723） |
| C（D）UKW32-□D | 434 （507） | 465 （543） | 495 （573） | 526 （604） | 556 （634） | 587 （665） | 669 （747） | 709 （787） | 770 （848） | 831 （909） | 892 （970） | 953 （1,031） | 1,014 （1,092） |
※（ ）内数値はオートスイッチD-A93付の場合
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,516円 ( 6,068円 ) | 19日目 |
6,685円 ( 7,354円 ) | 19日目 |
7,246円 ( 7,971円 ) | 19日目 |
6,965円 ( 7,662円 ) | 19日目 |
7,525円 ( 8,278円 ) | 19日目 |
7,248円 ( 7,973円 ) | 19日目 |
10,285円 ( 11,314円 ) | 19日目 |
10,845円 ( 11,930円 ) | 19日目 |
8,187円 ( 9,006円 ) | 19日目 |
7,906円 ( 8,697円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
11,593円 ( 12,752円 ) | 19日目 |
8,348円 ( 9,183円 ) | 19日目 |
8,415円 ( 9,257円 ) | 19日目 |
8,128円 ( 8,941円 ) | 19日目 |
10,472円 ( 11,519円 ) | 19日目 |
8,273円 ( 9,100円 ) | 19日目 |
7,994円 ( 8,793円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
11,593円 ( 12,752円 ) | 19日目 |
8,273円 ( 9,100円 ) | 19日目 |
5,516円 ( 6,068円 ) | 19日目 |
7,292円 ( 8,021円 ) | 19日目 |
7,854円 ( 8,639円 ) | 19日目 |
7,854円 ( 8,639円 ) | 19日目 |
8,415円 ( 9,257円 ) | 19日目 |
8,975円 ( 9,873円 ) | 19日目 |
7,246円 ( 7,971円 ) | 19日目 |
6,965円 ( 7,662円 ) | 19日目 |
8,975円 ( 9,873円 ) | 19日目 |
9,537円 ( 10,491円 ) | 19日目 |
7,246円 ( 7,971円 ) | 19日目 |
10,285円 ( 11,314円 ) | 19日目 |
10,845円 ( 11,930円 ) | 19日目 |
8,187円 ( 9,006円 ) | 19日目 |
12,133円 ( 13,346円 ) | 19日目 |
11,593円 ( 12,752円 ) | 19日目 |
10,752円 ( 11,827円 ) | 19日目 |
10,988円 ( 12,087円 ) | 19日目 |
10,472円 ( 11,519円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
7,994円 ( 8,793円 ) | 19日目 |
11,032円 ( 12,135円 ) | 19日目 |
11,593円 ( 12,752円 ) | 19日目 |
8,554円 ( 9,409円 ) | 19日目 |
10,752円 ( 11,827円 ) | 19日目 |
5,516円 ( 6,068円 ) | 19日目 |
8,415円 ( 9,257円 ) | 19日目 |
8,975円 ( 9,873円 ) | 19日目 |
7,246円 ( 7,971円 ) | 19日目 |
6,965円 ( 7,662円 ) | 19日目 |
9,537円 ( 10,491円 ) | 19日目 |
7,246円 ( 7,971円 ) | 19日目 |
10,285円 ( 11,314円 ) | 19日目 |
10,845円 ( 11,930円 ) | 19日目 |
8,187円 ( 9,006円 ) | 19日目 |
11,989円 ( 13,188円 ) | 19日目 |
8,273円 ( 9,100円 ) | 19日目 |
10,768円 ( 11,845円 ) | 19日目 |
10,988円 ( 12,087円 ) | 19日目 |
詳細情報
基本情報
コンパクトエアシリンダのフリーマウントシリンダ。
【特長】
・ロッド回り止め形
・シリンダの多面直接取付が可能な省スペースシリンダ
・オートスイッチ付
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
フリーマウントシリンダ ロッド回り止め形 複動・両ロッド CUKWシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか？
A
CUの品番にの間に”D”が入るとマグネットが内蔵されます（例：CDU10-20D）。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
QCUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。
A
条件選択として
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
