フリーマウントシリンダ複動両ロッド CUWシリーズ

カタログ |

通常単価(税別): 3,618円～15,535円

税込単価: 3,980円～17,089円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

コンパクトエアシリンダのフリーマウントシリンダ。【特長】・両ロッド形・シリンダの多面直接取付が可能な省...

詳細を確認

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

フリーマウントシリンダ複動片ロッド CUシリーズ

通常価格(税別)： 3,734円 (税込価格：4,107円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

フリーマウントシリンダロッド回り止め形複動・両ロッド CUKWシリーズ

通常価格(税別)： 4,718円 (税込価格：5,190円)

通常出荷日：6 日目～

未確定：候補が703型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

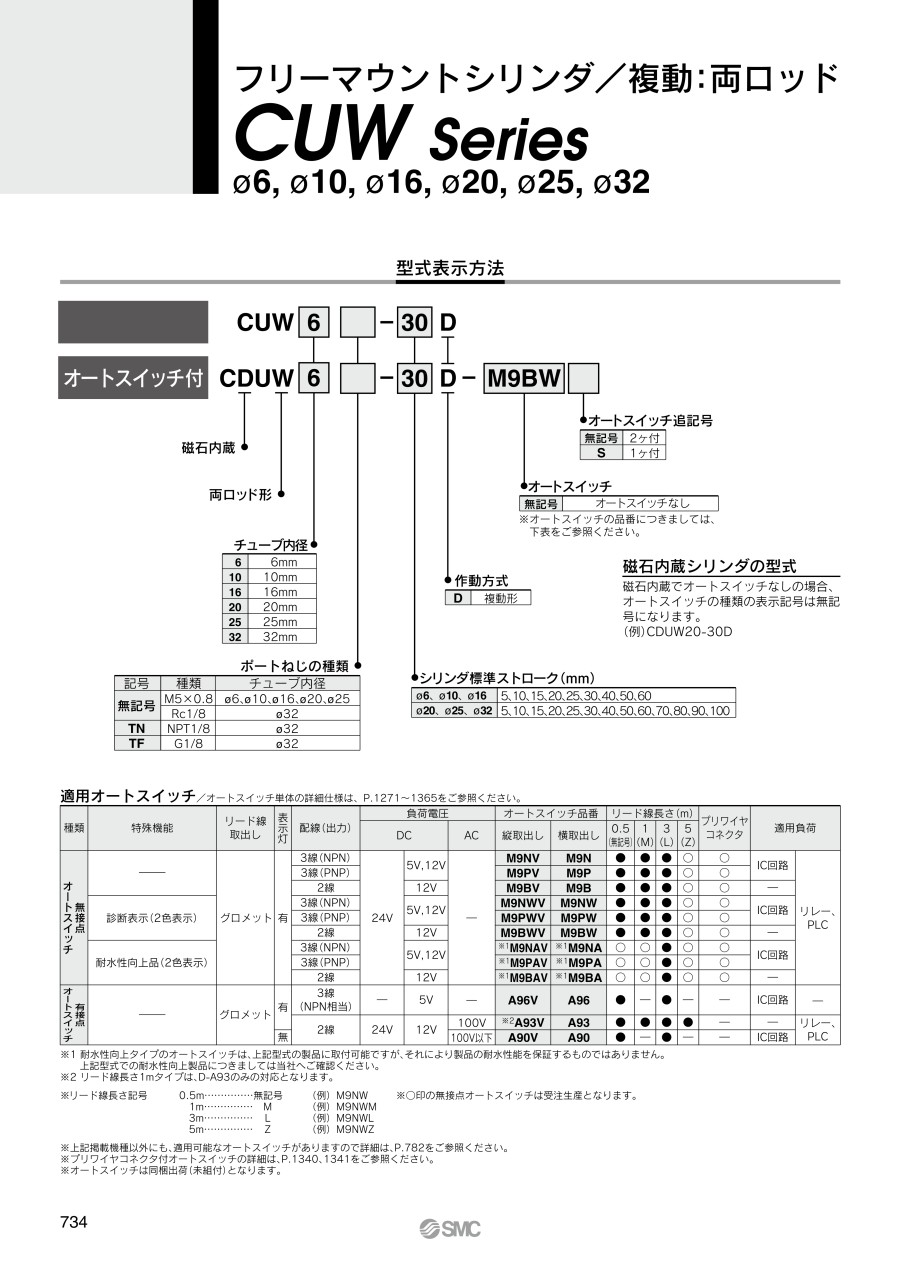

カタログ

商品情報

製品仕様

チューブ内径（mm）	6	10	20
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.15MPa	0.10MPa	0.08MPa
周囲および使用流体温度	オートスイッチ無：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし凍結なきこと）
給油	無給油
使用ピストン速度	50～500mm/s
クッション	ラバークッション
ロッド先端ねじ	おねじ
ストローク長さの許容差	0～+1.0mm

標準ストローク表

チューブ内径（mm）	標準ストローク（mm）
6、10、16	5、10、15、20、25、30、40、50、60
20、25、32	5、10、15、20、25、30、40、50、60、70、80、90、100

理論出力表

JIS記号複動／両ロッド形・ラバークッション

単位：N

チューブ内径（mm）	ロッド径（mm）	受圧面積（mm²）	使用圧力MPa
チューブ内径（mm）	ロッド径（mm）	受圧面積（mm²）	0.3	0.5	0.7
6	3	21.2	6.36	10.6	14.8
10	4	66.0	19.8	33.0	46.2
16	6	172	51.6	86.0	121
20	8	264	79.2	132	185
25	10	412	124	206	288
32	12	691	207	346	484

質量表

単位：g

型番	ストローク（mm）
型番	5	10	15	20	25	30	40	50	60	70	80	90	100
C（D）UW6-□D	27 （32）	30 （40）	34 （44）	37 （47）	40 （50）	44 （54）	51 （61）	58 （68）	65 （75）	-	-	-	-
C（D）UW10-□D	44 （49）	49 （59）	53 （63）	58 （68）	62 （72）	67 （77）	76 （86）	85 （95）	94 （104）	-	-	-	-
C（D）UW16-□D	74 （99）	81 （111）	88 （118）	95 （125）	102 （132）	109 （139）	123 （153）	137 （167）	151 （181）	-	-	-	-
C（D）UW20-□D	132 （165）	145 （182）	158 （195）	171 （208）	184 （221）	197 （234）	223 （260）	250 （287）	275 （312）	301 （338）	327 （364）	353 （390）	379 （416）
C（D）UW25-□D	240 （294）	260 （319）	280 （339）	300 （359）	321 （380）	341 （400）	381 （440）	421 （480）	461 （520）	501 （560）	541 （600）	581 （640）	621 （680）
C（D）UW32-□D	365 （438）	394 （472）	422 （500）	451 （529）	479 （557）	508 （586）	586 （664）	622 （700）	679 （757）	736 （814）	793 （871）	850 （928）	907 （985）

※（）内数値はオートスイッチD-A93付の場合

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

ポートねじの種類

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

5	6	-10～70	0.15～0.7	磁石内蔵	M5×0.8	オートスイッチなし	-	-	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	0.5	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	3	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	0.5	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93V	3	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93V	0.5	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9B	0.5	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9B	0.5	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	0.5	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	3	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	3	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	1	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	0.5	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BW	3	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BW	0.5	1	M8-3ピンプラグコネクタ	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	0.5	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	3	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	0.5	1	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9NV	0.5	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9NV	3	2	なし	1個
5	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	5	2	なし	1個
10	6	-10～70	0.15～0.7	磁石内蔵	M5×0.8	オートスイッチなし	-	-	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	3	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	0.5	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90V	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	3	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	0.5	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93V	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93V	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93V	0.5	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9B	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9B	0.5	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	3	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BW	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BW	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BW	3	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BWV	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9N	0.5	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9NV	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9NV	3	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9NW	0.5	2	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9NW	3	1	なし	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9P	0.5	2	M8-3ピンプラグコネクタ	1個
10	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9PWV	3	2	なし	1個
20	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	M9BV	0.5	2	なし	1個
30	6	-10～70	0.15～0.7	磁石内蔵	M5×0.8	オートスイッチなし	-	-	なし	1個
30	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	0.5	2	なし	1個
30	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A90	3	2	なし	1個
30	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	0.5	2	なし	1個
30	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93	3	2	なし	1個
30	6	-10～60	0.15～0.7	磁石内蔵	M5×0.8	A93V	0.5	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

4,388円 ( 4,827円 )	6日目
5,378円 ( 5,916円 )	6日目
6,258円 ( 6,884円 )	6日目
5,928円 ( 6,521円 )	6日目
6,588円 ( 7,247円 )	6日目
6,258円 ( 6,884円 )	6日目
9,338円 ( 10,272円 )	6日目
6,879円 ( 7,567円 )	6日目
9,888円 ( 10,877円 )	6日目
10,657円 ( 11,723円 )	6日目
7,525円 ( 8,278円 )	6日目
10,285円 ( 11,314円 )	6日目
7,248円 ( 7,973円 )	6日目
7,386円 ( 8,125円 )	6日目
7,105円 ( 7,816円 )	6日目
9,448円 ( 10,393円 )	6日目
9,888円 ( 10,877円 )	6日目
7,446円 ( 8,191円 )	6日目
10,004円 ( 11,004円 )	6日目
11,952円 ( 13,147円 )	6日目
10,564円 ( 11,620円 )	6日目
4,388円 ( 4,827円 )	6日目
6,258円 ( 6,884円 )	6日目
6,825円 ( 7,508円 )	6日目
5,489円 ( 6,038円 )	6日目
5,378円 ( 5,916円 )	6日目
6,589円 ( 7,248円 )	6日目
7,468円 ( 8,215円 )	6日目
7,689円 ( 8,458円 )	6日目
6,258円 ( 6,884円 )	6日目
5,928円 ( 6,521円 )	6日目
7,689円 ( 8,458円 )	6日目
8,568円 ( 9,425円 )	6日目
6,258円 ( 6,884円 )	6日目
9,338円 ( 10,272円 )	6日目
6,879円 ( 7,567円 )	6日目
10,004円 ( 11,004円 )	6日目
10,657円 ( 11,723円 )	6日目
7,525円 ( 8,278円 )	6日目
12,607円 ( 13,868円 )	6日目
9,724円 ( 10,696円 )	6日目
9,889円 ( 10,878円 )	6日目
7,386円 ( 8,125円 )	6日目
11,973円 ( 13,170円 )	6日目
9,448円 ( 10,393円 )	6日目
9,888円 ( 10,877円 )	6日目
7,029円 ( 7,732円 )	6日目
9,888円 ( 10,877円 )	1日目
10,657円 ( 11,723円 )	1日目
9,724円 ( 10,696円 )	1日目
7,468円 ( 8,215円 )	1日目
13,183円 ( 14,501円 )	1日目
11,973円 ( 13,170円 )	6日目
9,888円 ( 10,877円 )	9日目
4,954円 ( 5,449円 )	6日目
6,478円 ( 7,126円 )	6日目
7,029円 ( 7,732円 )	6日目
7,578円 ( 8,336円 )	6日目
8,128円 ( 8,941円 )	6日目
8,128円 ( 8,941円 )	6日目

...

基本情報

基本情報

コンパクトエアシリンダのフリーマウントシリンダ。
【特長】
・両ロッド形
・シリンダの多面直接取付が可能な省スペースシリンダ。
・オートスイッチ付

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
フリーマウントシリンダ複動:片ロッド/CUシリーズ
同商品タイプの複動・片ロッドとなります。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーマウントシリンダ複動両ロッド CUWシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QCU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか？

CUの品番にの間に”D”が入るとマグネットが内蔵されます（例：CDU10-20D）。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。

QCUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。

条件選択として
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
