3	6	0.5	1個
3	8	0.5	1個
3	10	0.5	1個
3	12	0.5	1個
3	15	0.5	1個
3	20	0.5	1個
4	8	0.7	1個
4	10	0.7	1個
4	12	0.7	1個
4	15	0.7	1個
4	20	0.7	1個
4	25	0.7	1個
5	8	0.8	1個
5	10	0.8	1個
5	12	0.8	1個
5	15	0.8	1個
5	20	0.8	1個
5	25	0.8	1個

通常単価(税別) (税込単価)	通常出荷日

247円 ( 272円 )	3日目
263円 ( 289円 )	4日目
294円 ( 323円 )	3日目
319円 ( 351円 )	4日目
345円 ( 380円 )	4日目
385円 ( 424円 )	4日目
331円 ( 364円 )	4日目
359円 ( 395円 )	4日目
385円 ( 424円 )	4日目
429円 ( 472円 )	4日目
484円 ( 532円 )	4日目
526円 ( 579円 )	4日目
484円 ( 532円 )	4日目
526円 ( 579円 )	4日目
564円 ( 620円 )	4日目
593円 ( 652円 )	4日目
656円 ( 722円 )	4日目
787円 ( 866円 )	4日目

基本情報

腐蝕に強く、とくに耐海水性にすぐれている非磁性の小ねじ。
【特長】
・高強度のチタン合金製。
・比重はステンレス鋼の約60％。
・特殊化学研磨・光輝処理により表面を改質。
・クリーン洗浄・クリーン梱包済み。
・油やゴミの付着がないクリーン仕様。
【用途】
・自動車・ロボットなどの軽量化に最適。
・FPD製造装置、半導体製造装置、電気・電子機器、海洋機器での使用に。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

高強度チタン十字穴付き皿小ねじ SNFTGの仕様

高強度チタン十字穴付き皿小ねじ SNFTGの外観

本体材質：Ti-15-3-3-3（βチタン）

※商品画像は代表画像です。

高強度チタン十字穴付き皿小ねじ SNFTGの寸法図

（単位：mm）

品番	M	L							D₁	L₁	引張破断荷重^※ （N）	質量（g）
SNFTG-M3	M3	6	8	10	12	15	20	-	6	1.75	4,170	0.33-0.68
SNFTG-M4	M4	-	8	10	12	15	20	25	8	2.3	7,520	0.73-1.5
SNFTG-M5	M5	-	8	10	12	15	20	25	10	2.8	11,900	1.4-2.6

※表中の数値は参考値であり、保証値ではありません。

機械的性質

-	Ti-15-3-3-3（βチタン）
引張強さ（N/mm²）	705-945
0.2%耐力（N/mm²）	690-835
伸び（%）	12以上

物性

-	Ti-15-3-3-3（βチタン）
比重	4.8
縦弾性係数（GPa）	90
透磁率（μ）	1.0002（非磁性）

注意・禁止事項

寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。
表中の数値は参考値であり、保証値ではありません。

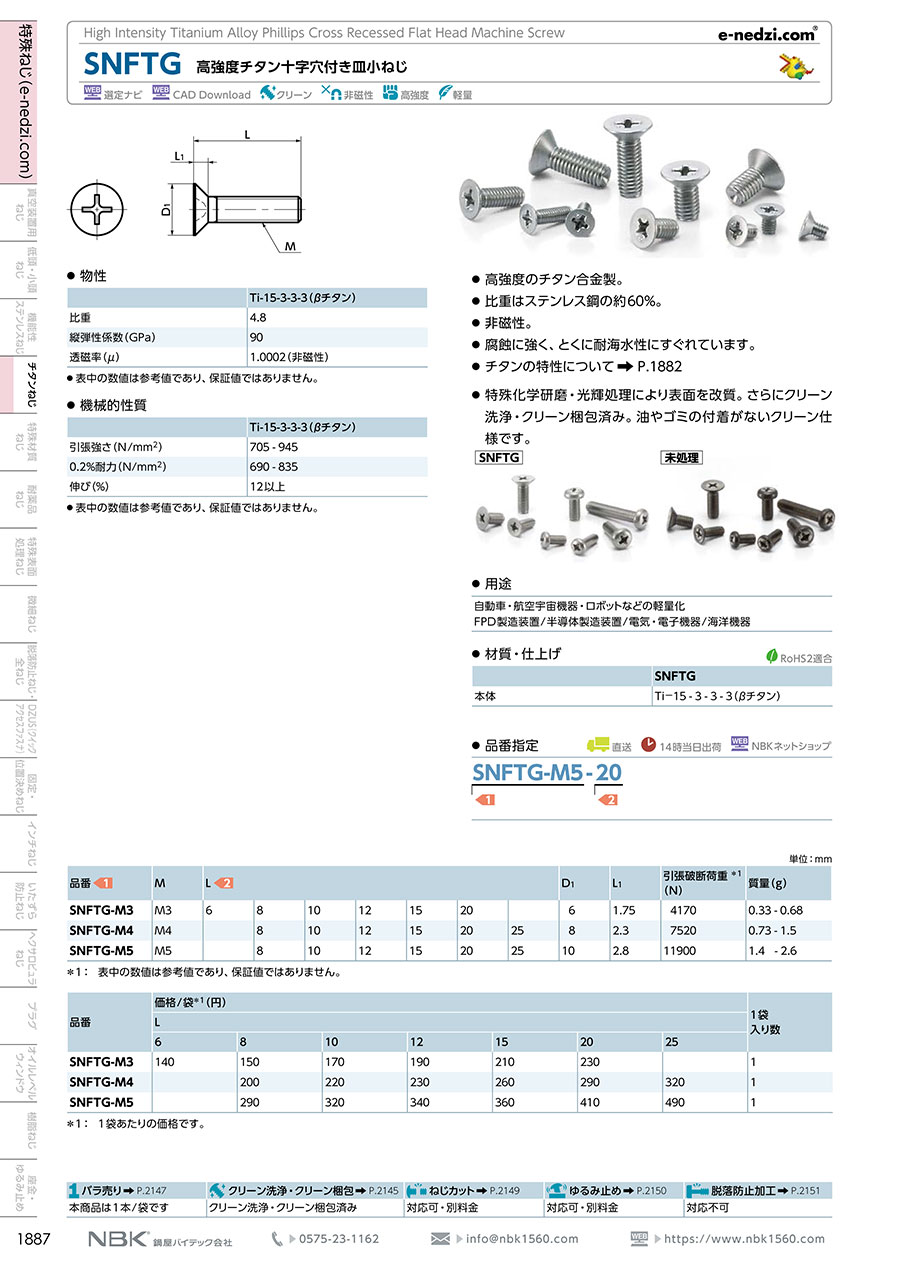

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
