鍋屋バイテック

十字穴付き脱落防止なべ小ねじ SSCPS

Name: 十字穴付き脱落防止なべ小ねじ SSCPS
Brand: 鍋屋バイテック
SKU: 221006451124
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 317円～595円

税込単価: 349円～655円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付き脱落防止ねじ SSC

通常価格(税別)： 215円 (税込価格：237円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

SSCZS 精密機器用脱落防止なべ小ねじ（微細ねじ）

通常価格(税別)： 348円 (税込価格：383円)

通常出荷日：在庫品1日目

十字穴付きのなべタイプ小ねじ。【特長】・ねじの脱落・紛失を防止する。【用途】・...

詳細情報を確認する

取付穴形状
十字穴
詳細形状
なべ
材質
ステンレス
強度区分（ステンレス）
A2-50
ねじ山種類
メートル並目
先端形状
平先
基本形状
標準（丸）
販売単位
バラ(1個から購入可能)

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が23型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ねじM径

サイズ（X表記）

サイズ（-表記）

最小発注数量

3	8	M3	M3X8	M3-8	1個
3	10	M3	M3X10	M3-10	1個
3	12	M3	M3X12	M3-12	1個
3	16	M3	M3X16	M3-16	1個
4	10	M4	M4X10	M4-10	1個
4	12	M4	M4X12	M4-12	1個
4	16	M4	M4X16	M4-16	1個
4	20	M4	M4X20	M4-20	1個
5	12	M5	M5X12	M5-12	1個
5	16	M5	M5X16	M5-16	1個
5	20	M5	M5X20	M5-20	1個
5	25	M5	M5X25	M5-25	1個
6	12	M6	M6X12	M6-12	1個
6	16	M6	M6X16	M6-16	1個
6	20	M6	M6X20	M6-20	1個
6	25	M6	M6X25	M6-25	1個
6	30	M6	M6X30	M6-30	1個
8	16	M8	M8X16	M8-16	1個
8	20	M8	M8X20	M8-20	1個
8	25	M8	M8X25	M8-25	1個
8	30	M8	M8X30	M8-30	1個
8	35	M8	M8X35	M8-35	1個
8	40	M8	M8X40	M8-40	1個

通常単価(税別) (税込単価)	通常出荷日

397円 ( 437円 )	3日目
364円 ( 400円 )	在庫品1日目当日出荷可能
364円 ( 400円 )	3日目
343円 ( 377円 )	3日目
350円 ( 385円 )	在庫品1日目当日出荷可能
382円 ( 420円 )	3日目
317円 ( 349円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	在庫品1日目当日出荷可能
364円 ( 400円 )	3日目
397円 ( 437円 )	3日目
451円 ( 496円 )	3日目
397円 ( 437円 )	在庫品1日目当日出荷可能
431円 ( 474円 )	3日目
394円 ( 433円 )	3日目
490円 ( 539円 )	3日目
392円 ( 431円 )	3日目
490円 ( 539円 )	3日目
429円 ( 472円 )	3日目
429円 ( 472円 )	3日目
441円 ( 485円 )	3日目
469円 ( 516円 )	3日目
484円 ( 532円 )	3日目
595円 ( 655円 )	3日目

基本情報

十字穴付きのなべタイプ小ねじ。
【特長】
・ねじの脱落・紛失を防止する。
【用途】
・取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に。
・CEマーキング対応、工作機械、食品機械、電気・電子機器での使用に。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

十字穴付き脱落防止なべ小ねじ SSCPSの仕様

十字穴付き脱落防止なべ小ねじ SSCPSの外観

※商品画像は代表画像です。

十字穴付き脱落防止なべ小ねじ SSCPSの寸法図

（単位：mm）

品番	M	L									Lm	D₁	L₁	dc	質量（g）
SSCPS-M3	M3	8	10	12	16	-	-	-	-	-	4	5.5	2	2.2	0.61-0.94
SSCPS-M4	M4	-	10	12	16	20	-	-	-	-	5	7	2.6	3	1.3-2.1
SSCPS-M5	M5	-	-	12	16	20	25	-	-	-	6	9	3.3	3.9	2.7-4.2
SSCPS-M6	M6	-	-	12	16	20	25	30	-	-	8	10.5	3.9	4.6	4.3-7.4
SSCPS-M8	M8	-	-	-	16	20	25	30	35	40	10	14	5.2	6.3	10-18

取り付け例

十字穴付き脱落防止なべ小ねじ SSCPSの取り付けイメージ

カバーにねじ穴を加工して、SSCPSのねじ部を貫通させる。
ねじをフレームから取りはずしても、SSCPSのねじ部がカバーのねじ穴に引っかかるため、SSCPSがカバーから抜け落ちることはない。

使用上の注意

カバー側のねじ穴の内径はdc寸法以上としてください。
カバーの厚さは0.8mm以上としてください。

注意・禁止事項

寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。

カタログ

商品TOP

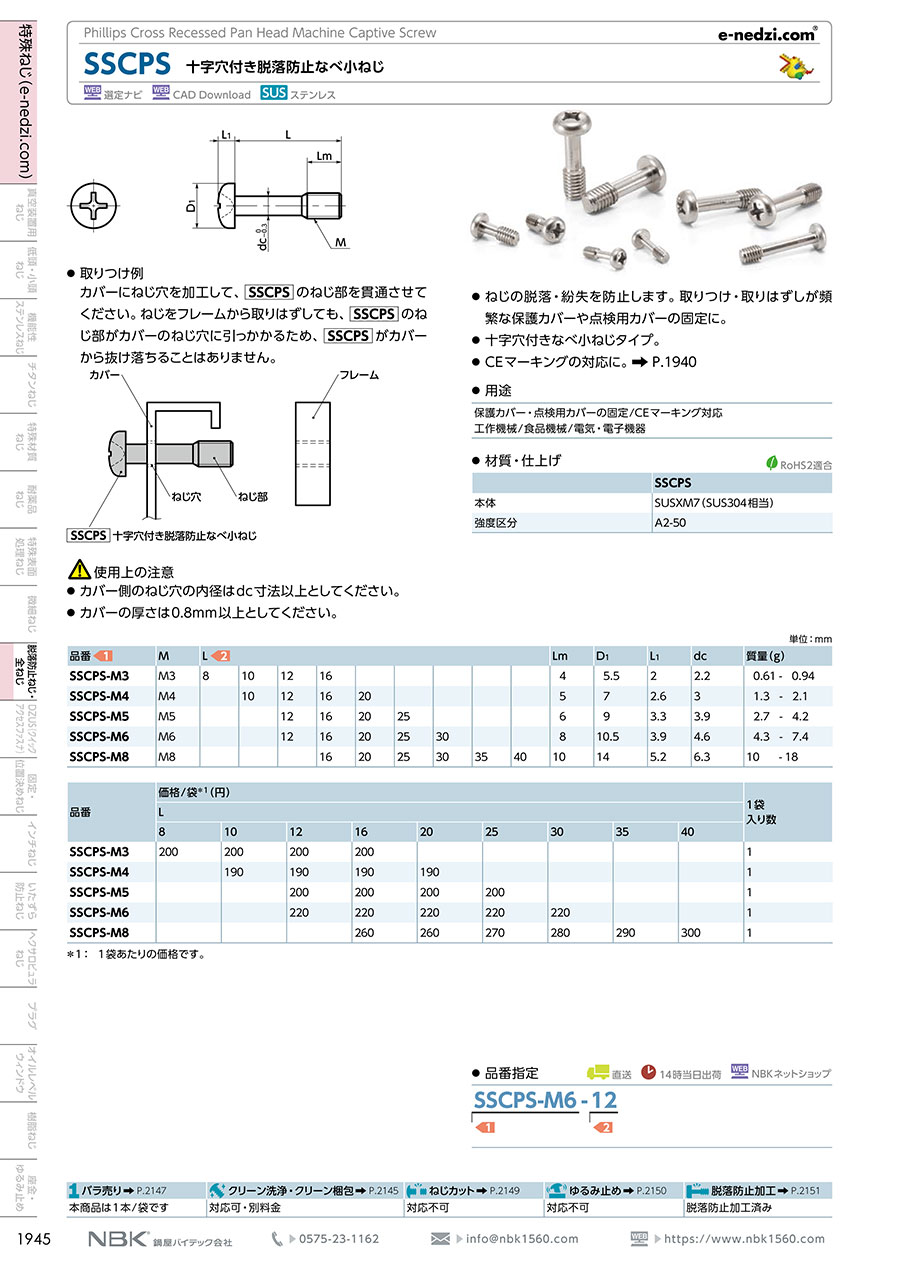

カタログ (見開き版)
