十字穴付き脱落防止ねじ SSCMS
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が22型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
385円 ( 424円 ) | 3日目 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
385円 ( 424円 ) | 3日目 |
525円 ( 578円 ) | 3日目 |
413円 ( 454円 ) | 3日目 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 在庫品1日目当日出荷可能 |
431円 ( 474円 ) | 3日目 |
394円 ( 433円 ) | 3日目 |
490円 ( 539円 ) | 3日目 |
394円 ( 433円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 3日目 |
415円 ( 457円 ) | 3日目 |
415円 ( 457円 ) | 3日目 |
497円 ( 547円 ) | 3日目 |
565円 ( 622円 ) | 在庫品1日目当日出荷可能 |
579円 ( 637円 ) | 3日目 |
579円 ( 637円 ) | 3日目 |
579円 ( 637円 ) | 3日目 |
579円 ( 637円 ) | 3日目 |
579円 ( 637円 ) | 3日目 |
詳細情報
基本情報
十字穴付きトラスタイプの小ねじ。
【特長】
・頭部が大きく取りつけ面を美しく装飾する。
・ねじの脱落・紛失を防止する。
【用途】
・取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に。
・CEマーキング対応、工作機械、食品機械、電気・電子機器での使用に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
十字穴付き脱落防止トラス小ねじ SSCMSの仕様
十字穴付き脱落防止トラス小ねじ SSCMSの外観
※商品画像は代表画像です。
十字穴付き脱落防止トラス小ねじ SSCMSの寸法図
（単位：mm）
| 品番 | M | L | Lm | D1 | L1 | dc | 質量（g） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCMS-M3 | M3 | 8 | 10 | 12 | 16 | - | - | - | - | 4 | 6.9 | 1.9 | 2.2 | 0.61-0.94 |
| SSCMS-M4 | M4 | - | 10 | 12 | 16 | 20 | - | - | - | 5 | 9.4 | 2.5 | 3 | 1.4-2.2 |
| SSCMS-M5 | M5 | - | - | 12 | 16 | 20 | 25 | - | - | 6 | 11.8 | 3.1 | 3.9 | 3.1-4.7 |
| SSCMS-M6 | M6 | - | - | 12 | 16 | 20 | 25 | 30 | - | 8 | 14 | 3.7 | 4.6 | 4.4-7.5 |
| SSCMS-M8 | M8 | - | - | - | 16 | 20 | 25 | 30 | 40 | 10 | 17.8 | 4.8 | 6.3 | 10-18 |
取り付け例
十字穴付き脱落防止トラス小ねじ SSCMSの取り付けイメージ
カバーにねじ穴を加工して、SSCMSのねじ部を貫通させてる。
ねじをフレームから取りはずしても、SSCMSのねじ部がカバーのねじ穴に引っかかるため、SSCMSがカバーから抜け落ちることはない。
使用上の注意
- カバー側のねじ穴の内径はdc寸法以上としてください。
- カバーの厚さは0.8mm以上としてください。
注意・禁止事項
- 寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 誤記・脱字による損害については責任を負いかねます。

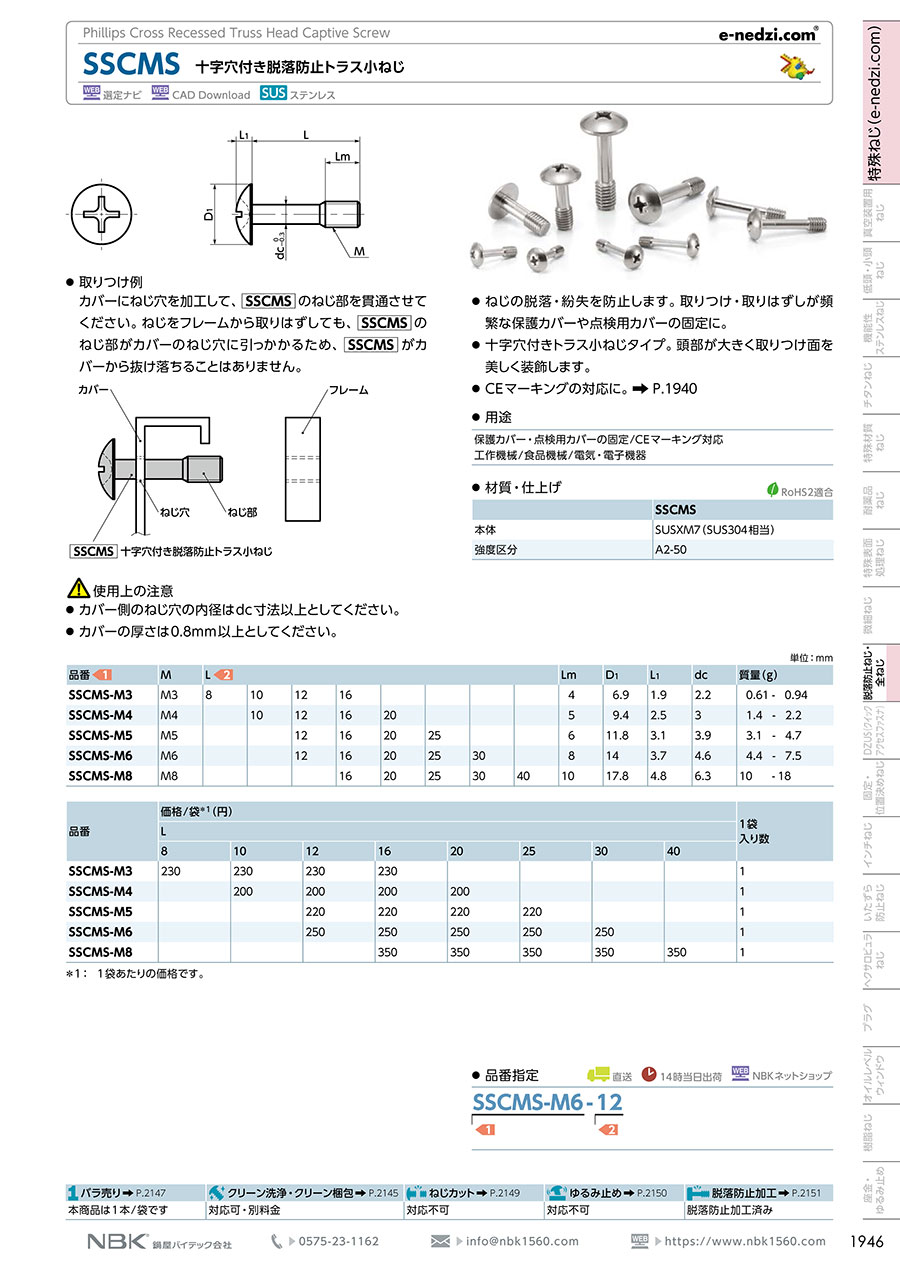

カタログ
商品担当おすすめ
十字穴付き脱落防止ねじ SSCMSのレビュー
扉固定用として
3
3.02020/02/14
製品の扉を閉めた際に固定するネジとして使用しています。客先でこのような扉の固定を見ていたので、同じ固定方法としてこのネジ...もっと読む
0人が参考にしています。
装置天板の蓋ねじ
4
4.02019/11/10
天板を装置に固定するためのネジに使用しました。
蓋から脱落することなくついてくるので作業性が良いです。
高価なだけあり仕...もっと読む
0人が参考にしています。
