高強度チタン六角穴付きボルト SNSTG
- 通常単価(税別)
- 974円～6,396円
- 税込単価
- 1,071円～7,036円
腐蝕に強く、とくに耐海水性に優れている非磁性の六角穴付きボルト。【特長】・高強...
詳細情報を確認するご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が46型番あります。
商品情報
外形図
製品仕様
機械的性質
| 材質 | Ti-6Al-4V（64チタン） |
|---|---|
| 引張強さ（N/mm2） | 895以上 |
| 0.2%耐力（N/mm2） | 825以上 |
| 伸び（%） | 10以上 |
物性
| 材質 | Ti-6Al-4V（64チタン） |
|---|---|
| 比重 | 4.43 |
| 融点（℃） | 1,540 |
| 縦弾性係数（GPa） | 113 |
| 熱伝導率（W/（m・k）） | 7.5 |
| 線膨張係数（K-1） | 8.8×10-6 |
| 電気抵抗率（μΩ・m） | 1.7 |
| 透磁率（μ） | 1.0002（非磁性） |
材質・仕上げ
| 商品記号 | SNSTG |
|---|---|
| 本体 | Ti-6Al-4V（64チタン） |
規格表
単位：mm
| 型番 | M | L | D1 | L1 | B | L2*1 | 引張破断荷重*2 （N） | 質量（g） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNSTG-M3 | M3 | 6 | 8 | 10 | 12 | 16 | 20 | - | - | - | - | - | - | 5.5 | 3 | 2.5 | 全ねじ | 5,240 | 0.4-0.77 |
| SNSTG-M4 | M4 | - | 8 | 10 | 12 | 16 | 20 | 25 | 30 | - | - | - | - | 7 | 4 | 3 | 全ねじ | 8,850 | 0.94-2.1 |
| SNSTG-M5 | M5 | - | - | 10 | 12 | 16 | 20 | 25 | 30 | 35 | - | - | - | 8.5 | 5 | 4 | 全ねじ | 14,700 | 1.5-3.6 |
| SNSTG-M6 | M6 | - | - | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 10 | 6 | 5 | 45（L=50） | 20,800 | 2.7-7.5 |
| SNSTG-M8 | M8 | - | - | - | - | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 13 | 8 | 6 | 45（L=50） | 33,700 | 6.9-14 |
| SNSTG-M10 | M10 | - | - | - | - | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 16 | 10 | 8 | 45（L=50） | 58,900 | 12-22 |
選定サポート情報
注文例
（1）型番 （2）L
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
1,022円 ( 1,124円 ) | 3日目 |
1,093円 ( 1,202円 ) | 3日目 |
1,166円 ( 1,283円 ) | 3日目 |
1,253円 ( 1,378円 ) | 3日目 |
1,568円 ( 1,725円 ) | 3日目 |
1,175円 ( 1,293円 ) | 3日目 |
1,234円 ( 1,357円 ) | 3日目 |
1,290円 ( 1,419円 ) | 3日目 |
1,388円 ( 1,527円 ) | 3日目 |
1,518円 ( 1,670円 ) | 3日目 |
1,643円 ( 1,807円 ) | 3日目 |
1,830円 ( 2,013円 ) | 3日目 |
1,453円 ( 1,598円 ) | 3日目 |
1,550円 ( 1,705円 ) | 3日目 |
1,643円 ( 1,807円 ) | 3日目 |
1,812円 ( 1,993円 ) | 3日目 |
1,962円 ( 2,158円 ) | 3日目 |
2,080円 ( 2,288円 ) | 3日目 |
2,180円 ( 2,398円 ) | 3日目 |
1,538円 ( 1,692円 ) | 3日目 |
1,611円 ( 1,772円 ) | 3日目 |
1,764円 ( 1,940円 ) | 3日目 |
1,868円 ( 2,055円 ) | 3日目 |
2,032円 ( 2,235円 ) | 3日目 |
2,156円 ( 2,372円 ) | 4日目 |
2,214円 ( 2,435円 ) | 3日目 |
2,606円 ( 2,867円 ) | 3日目 |
2,491円 ( 2,740円 ) | 3日目 |
3,106円 ( 3,417円 ) | 3日目 |
2,484円 ( 2,732円 ) | 3日目 |
2,436円 ( 2,680円 ) | 3日目 |
2,386円 ( 2,625円 ) | 3日目 |
2,642円 ( 2,906円 ) | 3日目 |
2,899円 ( 3,189円 ) | 3日目 |
3,165円 ( 3,482円 ) | 3日目 |
3,431円 ( 3,774円 ) | 3日目 |
4,152円 ( 4,567円 ) | 3日目 |
3,288円 ( 3,617円 ) | 3日目 |
3,545円 ( 3,900円 ) | 3日目 |
3,905円 ( 4,296円 ) | 4日目 |
4,401円 ( 4,841円 ) | 4日目 |
4,932円 ( 5,425円 ) | 3日目 |
5,388円 ( 5,927円 ) | 3日目 |
5,882円 ( 6,470円 ) | 3日目 |
6,396円 ( 7,036円 ) | 3日目 |
詳細情報
基本情報
腐蝕に強く、とくに耐海水性に優れている非磁性の六角穴付きボルト。
【特長】
・高強度のチタン合金製で、比重はステンレス鋼の約60％。
・特殊科学研磨・光輝処理により表面を改質。
・クリーン洗浄・クリーン梱包済みで、油やゴミの付着がないクリーン仕様。
【用途】
・自動車・ロボットなどの軽量化に最適。
・FPD製造装置、半導体製造装置、電気・電子機器、海洋機器での使用に。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

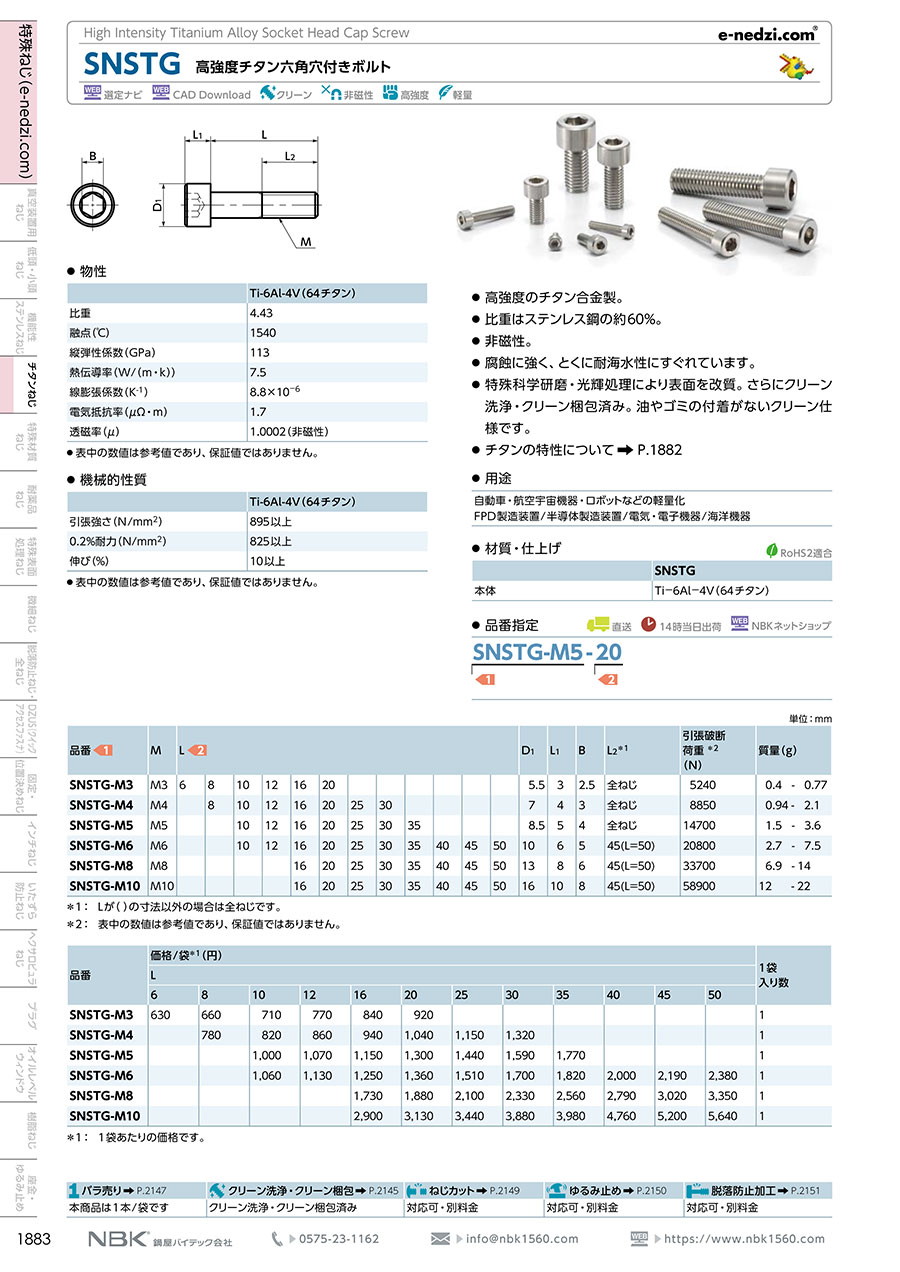

カタログ
