鍋屋バイテック

六角穴付き低頭ボルト SLH-SD/SLHS-SD【1～10個入り】

Name: 六角穴付き低頭ボルト SLH-SD/SLHS-SD【1～10個入り】
Brand: 鍋屋バイテック
SKU: 221006451023
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 488円～5,255円

税込単価: 537円～5,781円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付き低頭ボルト SLH

通常価格(税別)： 234円 (税込価格：257円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付き極低頭ボルト SSH

4.7

通常価格(税別)： 331円 (税込価格：364円)

通常出荷日：在庫品1日目

頭部径の小さい六角穴付き低頭ボルト。【特長】・通常の六角穴付き。・低頭ボルトよ...

詳細情報を確認する

ねじ山種類
メートル並目
詳細形状
低頭
取付穴形状
六角穴
基本形状
標準（丸）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が221型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

六角穴付き低頭小頭ボルト SLH-SD／SLHS-SDの仕様

SLH-SDの外観

本体材質：SWCH45K
仕上げ：四三酸化鉄皮膜（黒）
強度区分：8.8

SLHS-SDの外観

本体材質：SUSXM7（SUS304相当）
強度区分：A2-50

六角穴付き低頭小頭ボルトの寸法図

六角穴付き低頭小頭ボルトの使用イメージ

通常の六角穴付き低頭ボルトではザグリ加工ができなかった箇所にもザグリ加工を行い、頭部を隠すことができる。

SLH-SDの仕様

（単位：mm）

品番	M	L										D₁	L₁	B	t	L₂^※	質量（g）
SLH-M3-SD	M3	6	8	10	12	-	-	-	-	-	-	4.5	2	2	1.5	全ねじ	0.5-0.7
SLH-M4-SD	M4	6	8	10	12	16	20	25	-	-	-	5.5	2.8	2.5	2.3	全ねじ	0.9-2.4
SLH-M5-SD	M5	-	8	10	12	16	20	25	-	-	-	7	3	3	2.2	全ねじ	1.7-3.8
SLH-M6-SD	M6	-	8	10	12	16	20	25	30	-	-	8.5	3.5	4	2.5	18（L=30）	2.6-6.5
SLH-M8-SD	M8	-	-	10	12	16	20	25	30	35	-	11	4.5	5	3.3	22（L=35）	5.9-14
SLH-M10-SD	M10	-	-	-	-	16	20	25	30	35	40	13.5	5.5	6	4	全ねじ	13-25

※Lが（）の寸法以外の場合は全ねじです。

SLHS-SDの仕様

（単位：mm）

品番	M	L										D₁	L₁	B	t	L₂^※	質量（g）
SLHS-M3-SD	M3	6	8	10	12	-	-	-	-	-	-	4.5	2	2	1.5	全ねじ	0.5-0.7
SLHS-M4-SD	M4	6	8	10	12	16	20	25	-	-	-	5.5	2.8	2.5	2.3	全ねじ	0.9-2.4
SLHS-M5-SD	M5	-	8	10	12	16	20	25	-	-	-	7	3	3	2.2	全ねじ	1.7-3.8
SLHS-M6-SD	M6	-	8	10	12	16	20	25	30	-	-	8.5	3.5	4	2.5	18（L=30）	2.6-6.5
SLHS-M8-SD	M8	-	-	10	12	16	20	25	30	35	-	11	4.5	5	3.3	22（L=35）	5.9-14
SLHS-M10-SD	M10	-	-	-	-	16	20	25	30	35	40	13.5	5.5	6	4	全ねじ	13-25

※Lが（）の寸法以外の場合は全ねじです。

使用上の注意

ねじの締めつけによる座面圧の被締結材許容面圧

※ 頭部座面の面積が小さく座面圧が高くなります。
※ 上式を参考に、ねじの締めつけによる座面圧が被締結材の許容面圧を超えないようご注意ください。

品番	頭部径（mm）	ねじ有効断面積（mm²）
SLH-M3-SD	4.5	5.03
SLH-M4-SD	5.5	8.78
SLH-M5-SD	7	14.2
SLH-M6-SD	8.5	20.1
SLH-M8-SD	11	36.6
SLH-M10-SD	13.5	58

注意事項

寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

材質

表面処理

販売単位

強度区分（スチール）

強度区分（ステンレス）

ねじM径

サイズ（X表記）

サイズ（-表記）

最小発注数量

3	6	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M3	M3X6	M3-6	1パック 10個入り
3	6	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M3	M3X6	M3-6	1パック 10個入り
3	6	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M3	M3X6	M3-6	1個
3	6	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M3	M3X6	M3-6	1個
3	8	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M3	M3X8	M3-8	1パック 10個入り
3	8	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M3	M3X8	M3-8	1パック 10個入り
3	8	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M3	M3X8	M3-8	1個
3	8	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M3	M3X8	M3-8	1個
3	10	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M3	M3X10	M3-10	1パック 10個入り
3	10	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M3	M3X10	M3-10	1個
3	10	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M3	M3X10	M3-10	1個
3	12	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M3	M3X12	M3-12	1パック 10個入り
3	12	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M3	M3X12	M3-12	1パック 10個入り
3	12	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M3	M3X12	M3-12	1個
3	12	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M3	M3X12	M3-12	1個
4	6	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X6	M4-6	1パック 10個入り
4	6	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X6	M4-6	1パック 10個入り
4	6	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X6	M4-6	1個
4	6	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X6	M4-6	1個
4	8	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X8	M4-8	1パック 10個入り
4	8	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X8	M4-8	1パック 10個入り
4	8	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X8	M4-8	1個
4	8	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X8	M4-8	1個
4	10	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X10	M4-10	1パック 10個入り
4	10	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X10	M4-10	1パック 10個入り
4	10	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X10	M4-10	1個
4	10	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X10	M4-10	1個
4	12	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X12	M4-12	1パック 10個入り
4	12	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X12	M4-12	1パック 10個入り
4	12	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X12	M4-12	1個
4	12	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X12	M4-12	1個
4	16	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X16	M4-16	1パック 10個入り
4	16	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X16	M4-16	1パック 10個入り
4	16	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X16	M4-16	1個
4	16	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X16	M4-16	1個
4	20	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X20	M4-20	1パック 10個入り
4	20	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X20	M4-20	1パック 10個入り
4	20	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X20	M4-20	1個
4	20	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X20	M4-20	1個
4	25	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M4	M4X25	M4-25	1パック 10個入り
4	25	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M4	M4X25	M4-25	1パック 10個入り
4	25	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M4	M4X25	M4-25	1個
4	25	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M4	M4X25	M4-25	1個
5	8	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M5	M5X8	M5-8	1パック 10個入り
5	8	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M5	M5X8	M5-8	1パック 10個入り
5	8	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M5	M5X8	M5-8	1個
5	8	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M5	M5X8	M5-8	1個
5	10	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M5	M5X10	M5-10	1パック 10個入り
5	10	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M5	M5X10	M5-10	1パック 10個入り
5	10	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M5	M5X10	M5-10	1個
5	10	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M5	M5X10	M5-10	1個
5	12	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M5	M5X12	M5-12	1パック 10個入り
5	12	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M5	M5X12	M5-12	1パック 10個入り
5	12	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M5	M5X12	M5-12	1個
5	12	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M5	M5X12	M5-12	1個
5	16	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M5	M5X16	M5-16	1パック 10個入り
5	16	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	8.8	-	M5	M5X16	M5-16	1パック 10個入り
5	16	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	8.8	-	M5	M5X16	M5-16	1個
5	16	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	8.8	-	M5	M5X16	M5-16	1個
5	20	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	8.8	-	M5	M5X20	M5-20	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,693円 ( 1,862円 )	3日目
1,858円 ( 2,044円 )	3日目
518円 ( 570円 )	3日目
494円 ( 543円 )	3日目
1,693円 ( 1,862円 )	3日目
1,858円 ( 2,044円 )	3日目
518円 ( 570円 )	3日目
494円 ( 543円 )	3日目
1,858円 ( 2,044円 )	3日目
518円 ( 570円 )	3日目
494円 ( 543円 )	3日目
1,712円 ( 1,883円 )	3日目
1,888円 ( 2,077円 )	3日目
521円 ( 573円 )	3日目
497円 ( 547円 )	3日目
1,643円 ( 1,807円 )	3日目
1,897円 ( 2,087円 )	3日目
523円 ( 575円 )	3日目
489円 ( 538円 )	3日目
1,794円 ( 1,973円 )	3日目
1,897円 ( 2,087円 )	3日目
523円 ( 575円 )	3日目
489円 ( 538円 )	3日目
1,794円 ( 1,973円 )	3日目
1,897円 ( 2,087円 )	3日目
523円 ( 575円 )	3日目
489円 ( 538円 )	3日目
1,643円 ( 1,807円 )	3日目
1,897円 ( 2,087円 )	3日目
523円 ( 575円 )	3日目
489円 ( 538円 )	3日目
1,643円 ( 1,807円 )	3日目
1,944円 ( 2,138円 )	3日目
529円 ( 582円 )	3日目
489円 ( 538円 )	3日目
1,654円 ( 1,819円 )	3日目
1,981円 ( 2,179円 )	3日目
535円 ( 589円 )	3日目
488円 ( 537円 )	3日目
1,683円 ( 1,851円 )	3日目
2,026円 ( 2,229円 )	3日目
543円 ( 597円 )	3日目
493円 ( 542円 )	3日目
1,926円 ( 2,119円 )	在庫品1日目当日出荷可能
1,917円 ( 2,109円 )	3日目
526円 ( 579円 )	3日目
504円 ( 554円 )	3日目
1,926円 ( 2,119円 )	3日目
1,917円 ( 2,109円 )	3日目
526円 ( 579円 )	3日目
504円 ( 554円 )	3日目
1,764円 ( 1,940円 )	3日目
1,917円 ( 2,109円 )	3日目
526円 ( 579円 )	3日目
504円 ( 554円 )	3日目
1,764円 ( 1,940円 )	3日目
1,944円 ( 2,138円 )	3日目
529円 ( 582円 )	3日目
504円 ( 554円 )	3日目
1,764円 ( 1,940円 )	3日目

基本情報

基本情報

頭部径の小さい六角穴付き低頭ボルト。
【特長】
・通常の六角穴付き。
・低頭ボルトよりザグリ穴径を小さくできる。
※商品画像は代表画像です。
【用途】
・機器・装置の省スペース化に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

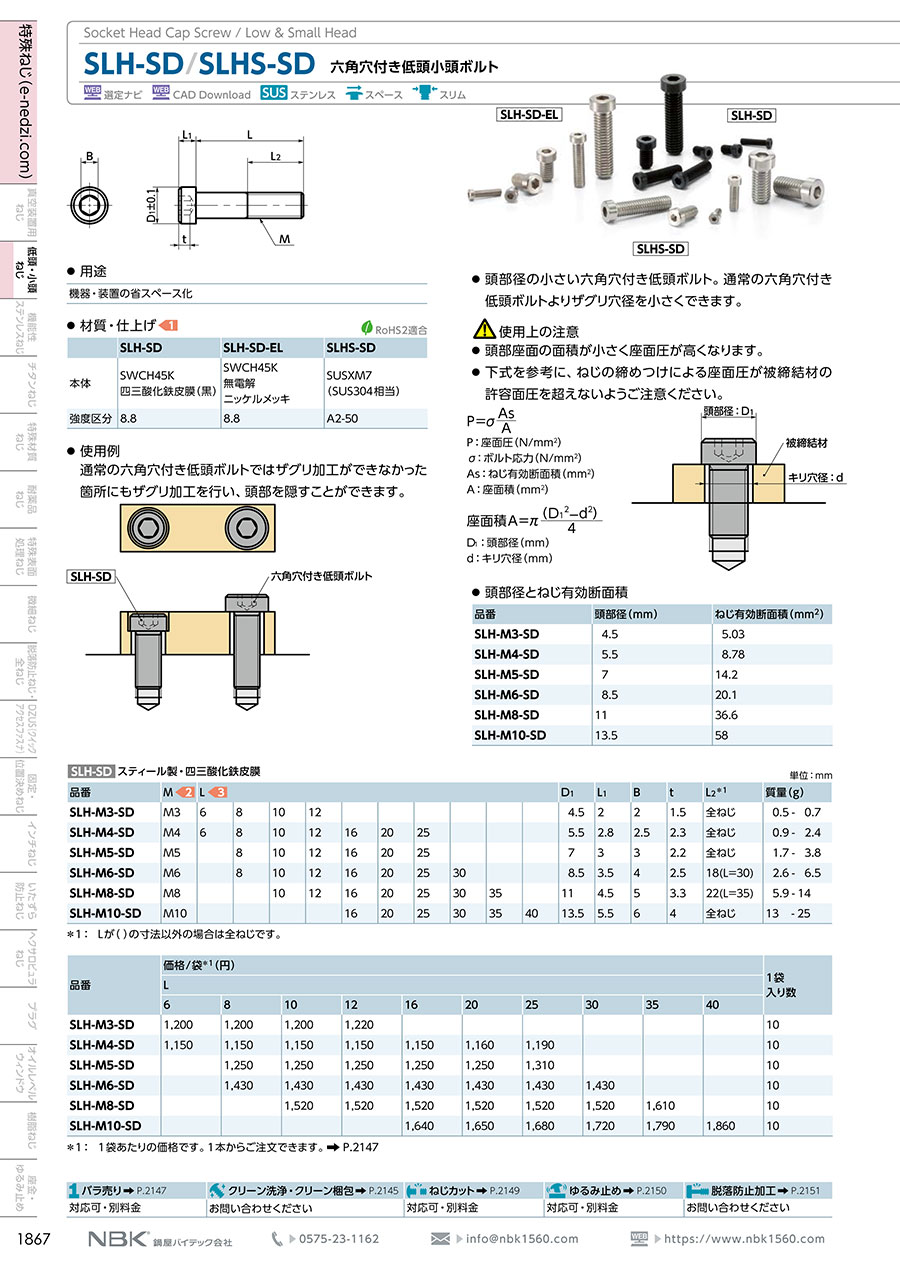

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
